  • Page 1 ZOOM PANEL Professional LED high-power washer USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR...

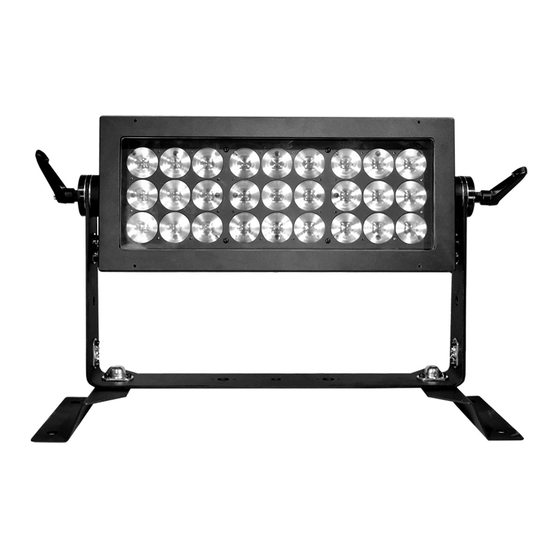

  • Page 2 Zoom Panel Professional LED high-power washer - 27 x 4-in-1 15W LEDs Zoom Panel is a high performance indoor pro- fessional flood powered by 27 x 4-in-1 15W LEDs. Thanks to its variable 10º-30º zoom, this fixture offers diverse application options, going from a razor beam to a wide coverage washer.

  • Page 3: Safety Warning

    The earth must always be connected to the ground. • Ensure that all parts of the equipment are kept clean and free of dust. • A minimum distance of 0.8m must be maintained be- tween the light and the projecting surface. ZOOM PANEL p. 3 ENGLISH VERSION...

  • Page 4: Installation

    @110V: 3 units may be connected in series NOTE If the signal cable is over 60m between the DMX512 controller and fixture or between two fixtures, then a DMX signal amplifi- er is needed as well. ZOOM PANEL p. 4 ENGLISH VERSION...

  • Page 5: Display Panel Operation

    3. Display panel operation 3.1 Display operation MENU: BACK: ENTER: ENTER OR SAVE: DOWN: DOWN: UP: UP: 3.2 Menu map ZOOM PANEL p. 5 ENGLISH VERSION...

  • Page 6: Activating Auto Programs

    3.7 DMX512 settings • Programs [AT.01] to [AT.10] mode. • Programs [PR.01] to [PR.10] are fully pre-programmed and can be edited in [EDIT] mode. • Enter the [ADDR] mode to set the DMX ADDRESS. ZOOM PANEL p. 6 ENGLISH VERSION...

  • Page 7: Editing Custom Programs

    Select [UPLD] to upload the custom programs from the current MASTER unit to the SLAVE units. • In order to reset custom modes to default values se- lect [REST]. • [COLOR] is for activate/unactivate the color calibra- ZOOM PANEL p. 7 ENGLISH VERSION...
  • Page 8 Push [enter] to enter the [INFO] check the information of the fixture, [VER] to choose version of software • Choose [RDM] information, push [DOWN] / [UP] to choose [UID] the ID number of fixtures, [LABL] Identifi- cation of fixture ZOOM PANEL p. 8 ENGLISH VERSION...

  • Page 9: Channel Assignment

    4. Using a DMX512 controller 4.1 Channel assignment NOTE: Rhis product have eleven DMX512 channel configuration: TOUR/ ARC2/AR2,D/AR2,S/HSV/TR16/AR2,Z/FULL/P|X,1/P|X,2 TOUR ZOOM PANEL p. 9 ENGLISH VERSION...
  • Page 10 ZOOM PANEL p. 10 ENGLISH VERSION...
  • Page 11 ZOOM PANEL p. 11 ENGLISH VERSION...
  • Page 12 ARC2 ZOOM PANEL p. 12 ENGLISH VERSION...
  • Page 13 AR2.D ZOOM PANEL p. 13 ENGLISH VERSION...
  • Page 14 ZOOM PANEL p. 14 ENGLISH VERSION...
  • Page 15 AR2.S ZOOM PANEL p. 15 ENGLISH VERSION...
  • Page 16 ZOOM PANEL p. 16 ENGLISH VERSION...
  • Page 17 ZOOM PANEL p. 17 ENGLISH VERSION...
  • Page 18 ZOOM PANEL p. 18 ENGLISH VERSION...
  • Page 19 TR16 ZOOM PANEL p. 19 ENGLISH VERSION...
  • Page 20 ZOOM PANEL p. 20 ENGLISH VERSION...
  • Page 21 ZOOM PANEL p. 21 ENGLISH VERSION...
  • Page 22 AR2.Z ZOOM PANEL p. 22 ENGLISH VERSION...
  • Page 23 ZOOM PANEL p. 23 ENGLISH VERSION...
  • Page 24 FULL ZOOM PANEL p. 24 ENGLISH VERSION...
  • Page 25 ZOOM PANEL p. 25 ENGLISH VERSION...
  • Page 26 ZOOM PANEL p. 26 ENGLISH VERSION...
  • Page 27 ZOOM PANEL p. 27 ENGLISH VERSION...
  • Page 28 ZOOM PANEL p. 28 ENGLISH VERSION...
  • Page 29 ZOOM PANEL p. 29 ENGLISH VERSION...
  • Page 30 PIX1 ZOOM PANEL p. 30 ENGLISH VERSION...
  • Page 31 ZOOM PANEL p. 31 ENGLISH VERSION...
  • Page 32 PIX2 ZOOM PANEL p. 32 ENGLISH VERSION...
  • Page 33 Quad, la unidad provee una mezcla de color RGBW suave sin sombras multicolor. La intensidad lumínica que aporta el Zoom Panel lo convierte en un equipo capaz de iluminar grandes espaciosos, convirtiéndose de esta manera en la opción ideal para conciertos, teatros y estudios de TV.

  • Page 34: Advertencias De Seguridad

    • Asegúrese de que todas las piezas del equipo se manten- gan limpias y sin polvo. IMPORTANTE Deberá dejar una distancia mínima de 0,8 metros entre la fuente de luz y la superficie iluminada. ZOOM PANEL p. 34 VERSIÓN ESPAÑOL...

  • Page 35: Instalación

    Conexión 110 V: podrá conectar hasta 3 unidades en serie. NOTA: Si la longitud del cable de señal entre el controlador DMX512 y una unidad o entre dos unidades supera los 60 metros, será necesario utilizar un amplificador de la señal DMX. ZOOM PANEL p. 35 VERSIÓN ESPAÑOL...

  • Page 36: Mapa De Menús

    Operación de la pantalla 3.1. Operación de la pantalla MENU: volver atrás. ENTER: ingresar a la opción seleccionada o guardar. DOWN: desplazar hacia abajo. UP: desplazar hacia arriba. 3.2. Mapa de menús ZOOM PANEL p. 36 VERSIÓN ESPAÑOL...
  • Page 37 íntegramente y no se alterarán por los cambios que se master/slave. 3.7. Configuración de dmx512 realicen en el modo [EDIT]. • Los programas [PR.01] a [PR.10] están preconfigurados íntegramente y podrán modificarse en el modo [EDIT]. ZOOM PANEL p. 37 VERSIÓN ESPAÑOL...

  • Page 38: Configuraciones Especiales

    [KEY]: Al seleccionar el valor [ON], la unidad se bloqueará automáticamente y se deberá ingresar una contraseña para acceder al menú (<UP> + <DOWN> + <UP> + <DOWN>). • Ingrese a la opción [CAL1] para seleccionar las diferentes ZOOM PANEL p. 38 VERSIÓN ESPAÑOL...
  • Page 39 En el menú [RDM] podrá conocer la información sobre RDM. Utilice las teclas [DOWN]/[UP] para seleccionar las opciones [UID], que muestra el ID de la unidad, y [LABL], que muestra las especificaciones de la unidad. ZOOM PANEL p. 39 VERSIÓN ESPAÑOL...

  • Page 40: Asignación De Canales

    VALORES FUNCIÓN 0<=>255 DIMMER MASTER ROJO (o TIEMPO DE PASO si CUS.01-CUS.10 está activa- 0<=>255 do en CH9) VERDE (o TIEMPO DE DEGRADADO si CUS.01-CUS.10 está 0<=>255 activado en CH9) 0<=>255 AZUL 0<=>255 BLANCO ZOOM PANEL p. 40 VERSIÓN ESPAÑOL...
  • Page 41 Ámbar dorado (021) 156<=>160 Dorado milenario (778) 161<=>165 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ZOOM PANEL p. 41 VERSIÓN ESPAÑOL...
  • Page 42 ESTROBO ESPECIAL 0<=>9 Sin estrobo 10<=>99 Estrobo (velocidad creciente) 100<=>109 Sin estrobo 110<=>179 Estrobo de iluminación (velocidad creciente) 180<=>189 Sin estrobo 190<=>255 Estrobo aleatorio (velocidad creciente) ESTROBO 2 0<=>9 SIN FUNCIÓN 10<=>255 1-20 Hz ZOOM PANEL p. 42 VERSIÓN ESPAÑOL...
  • Page 43 CUSTOM08 221<=>230 CUSTOM09 231<=>255 CUSTOM10 VELOCIDAD AUTOMÁTICA 0<=>255 Desde velocidad de marcha (velocidad creciente) VELOCIDAD DEL DIMMER 0<=>9 RESTABLECER CONFIGURACIÓN 10<=>29 NORMAL 30<=>69 DIM 1 70<=>129 DIM 2 130<=>189 DIM 3 190<=>255 DIM 4 ZOOM PANEL p. 43 VERSIÓN ESPAÑOL...
  • Page 44 180<=>199 CHASE DERECHA A IZQUIERDA (VELOCIDAD CRECIENTE) CHASE IZQUIERDA - DERECHA - IZQUIERDA (VELOCIDAD 200<=>219 CRECIENTE) 200<=>239 ALEATORIO (VELOCIDAD CRECIENTE) 240<=>255 PIX 1, 2, 3 (ESTÁTICO) 0<=>255 ZOOM 000<=>200 SIN FUNCIÓN 201<=>220 REINICIO DE ZOOM 221<=>255 SIN FUNCIÓN ZOOM PANEL p. 44 VERSIÓN ESPAÑOL...
  • Page 45 Ámbar dorado (021) 156<=>160 Dorado milenario (778) 161<=>165 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ZOOM PANEL p. 45 VERSIÓN ESPAÑOL...
  • Page 46 AR2.D CANAL VALORES FUNCIÓN 0<=>255 DIMMER 0<=>255 ROJO 0<=>255 VERDE 0<=>255 AZUL 0<=>255 BLANCO ZOOM PANEL p. 46 VERSIÓN ESPAÑOL...
  • Page 47 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ESTROBO 2 0<=>9 SIN FUNCIÓN 10<=>255 1~20 Hz ZOOM PANEL p. 47 VERSIÓN ESPAÑOL...
  • Page 48 AR2.S CANAL VALORES FUNCIÓN 0<=>255 DIMMER 0<=>255 ROJO 0<=>255 VERDE 0<=>255 AZUL 0<=>255 BLANCO ZOOM PANEL p. 48 VERSIÓN ESPAÑOL...
  • Page 49 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ESTROBO 2 0<=>9 SIN FUNCIÓN 10<=>255 1~20 Hz ZOOM PANEL p. 49 VERSIÓN ESPAÑOL...
  • Page 50 71<=>75 Azul CT total (201) 76<=>80 Azul CT medio (202) 81<=>85 Azul acero (117) 86<=>90 Azul claro (353) 91<=>95 Celeste (118) 96<=>100 Verde azulado medio (116) 101<=>105 Verde oscuro (124) 106<=>110 Verde primario (139) ZOOM PANEL p. 50 VERSIÓN ESPAÑOL...
  • Page 51 CH14) ROJO (o TIEMPO DE DEGRADADO si CUS.01-CUS.10 está activa- 0<=>255 do en CH14) 0<=>255 ROJO FINO 0<=>255 VERDE 0<=>255 VERDE FINO 0<=>255 AZUL 0<=>255 AZUL FINO 0<=>255 BLANCO 0<=>255 BLANCO FINO ZOOM PANEL p. 51 VERSIÓN ESPAÑOL...
  • Page 52 Ámbar dorado (021) 156<=>160 Dorado milenario (778) 161<=>165 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ZOOM PANEL p. 52 VERSIÓN ESPAÑOL...
  • Page 53 ESTROBO ESPECIAL 0<=>9 Sin estrobo 10<=>99 Estrobo (velocidad creciente) 100<=>109 Sin estrobo 110<=>179 Estrobo de iluminación (velocidad creciente) 180<=>189 Sin estrobo 190<=>255 Estrobo aleatorio (velocidad creciente) ESTROBO 2 0<=>9 SIN FUNCIÓN 10<=>255 1~20 Hz ZOOM PANEL p. 53 VERSIÓN ESPAÑOL...
  • Page 54 CUSTOM08 221<=>230 CUSTOM09 231<=>255 CUSTOM10 VELOCIDAD AUTOMÁTICA 0<=>255 Desde velocidad de marcha (velocidad creciente) VELOCIDAD DEL DIMMER 0<=>9 RESTABLECER CONFIGURACIÓN 10<=>29 NORMAL 30<=>69 DIM 1 70<=>129 DIM 2 130<=>189 DIM 3 190<=>255 DIM 4 ZOOM PANEL p. 54 VERSIÓN ESPAÑOL...
  • Page 55 CHASE DERECHA A IZQUIERDA (VELOCIDAD CRECIENTE) CHASE IZQUIERDA - DERECHA - IZQUIERDA (VELOCIDAD CRECI- 200<=>219 ENTE) 200<=>239 ALEATORIO (VELOCIDAD CRECIENTE) 240<=>255 PIX 1, 2, 3 (ESTÁTICO) 0<=>255 ZOOM 000<=>200 SIN FUNCIÓN 201<=>220 REINICIO DE ZOOM 221<=>255 SIN FUNCIÓN ZOOM PANEL p. 55 VERSIÓN ESPAÑOL...
  • Page 56 AR2.Z CANAL CANAL VALORES VALORES FUNCIÓN FUNCIÓN 0<=>255 DIMMER 0<=>255 ROJO 0<=>255 VERDE 0<=>255 AZUL 0<=>255 BLANCO ZOOM PANEL p. 56 VERSIÓN ESPAÑOL...
  • Page 57 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ESTROBO 2 0<=>9 SIN FUNCIÓN 10<=>255 1~20 Hz ZOOM PANEL p. 57 VERSIÓN ESPAÑOL...
  • Page 58 CANAL VALORES FUNCIÓN 000<=>200 SIN FUNCIÓN 201<=>220 REINICIO DE ZOOM 221<=>255 SIN FUNCIÓN ZOOM PANEL p. 58 VERSIÓN ESPAÑOL...
  • Page 59 BLANCO 2 0<=>255 BLANCO FINO 2 0<=>255 ROJO 3 0<=>255 ROJO FINO 3 0<=>255 VERDE 3 0<=>255 VERDE FINO 3 0<=>255 AZUL 3 0<=>255 AZUL FINO 3 0<=>255 BLANCO 3 0<=>255 BLANCO FINO 3 ZOOM PANEL p. 59 VERSIÓN ESPAÑOL...
  • Page 60 Ámbar dorado (021) 156<=>160 Dorado milenario (778) 161<=>165 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ZOOM PANEL p. 60 VERSIÓN ESPAÑOL...
  • Page 61 ESTROBO ESPECIAL 0<=>9 Sin estrobo 10<=>99 Estrobo (velocidad creciente) 100<=>109 Sin estrobo 110<=>179 Estrobo de iluminación (velocidad creciente) 180<=>189 Sin estrobo 190<=>255 Estrobo aleatorio (velocidad creciente) ESTROBO 2 0<=>9 SIN FUNCIÓN 10<=>255 1~20 Hz ZOOM PANEL p. 61 VERSIÓN ESPAÑOL...
  • Page 62 CUSTOM08 221<=>230 CUSTOM09 231<=>255 CUSTOM10 VELOCIDAD AUTOMÁTICA 0<=>255 Desde velocidad de marcha (velocidad creciente) VELOCIDAD DEL DIMMER 0<=>9 RESTABLECER CONFIGURACIÓN 10<=>29 NORMAL 30<=>69 DIM 1 70<=>129 DIM 2 130<=>189 DIM 3 190<=>255 DIM 4 ZOOM PANEL p. 62 VERSIÓN ESPAÑOL...
  • Page 63 180<=>199 ENTE) CHASE IZQUIERDA - DERECHA - IZQUIERDA (VELOCID- 200<=>219 AD CRECIENTE) 200<=>239 ALEATORIO (VELOCIDAD CRECIENTE) 240<=>255 PIX 1, 2, 3 (ESTÁTICO) 0<=>255 ZOOM 000<=>200 SIN FUNCIÓN 201<=>220 REINICIO DE ZOOM 221<=>255 SIN FUNCIÓN ZOOM PANEL p. 63 VERSIÓN ESPAÑOL...
  • Page 64 Ámbar dorado (021) 156<=>160 Dorado milenario (778) 161<=>165 Ámbar dorado profundo (135) 166<=>170 Rojo fuego (164) 171<=>175 BLANCO1: 2700K 186<=>200 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K ZOOM PANEL p. 64 VERSIÓN ESPAÑOL...
  • Page 65 0<=>255 PIXEL 2 - AZUL VCW/PIXEL 2 Verifique valor de canal 5 0<=>255 PIXEL 3 - ROJO 0<=>255 PIXEL 3 - VERDE 0<=>255 PIXEL 3 - AZUL VCW/PIXEL 3 Verifique valor de canal 5 ZOOM PANEL p. 65 VERSIÓN ESPAÑOL...
  • Page 66 PIX2 CANAL VALORES FUNCIÓN 0<=>255 DIMMER MASTER 0<=>255 PIXEL 1 - ROJO 0<=>255 PIXEL 1 - VERDE 0<=>255 PIXEL 1 - AZUL 0<=>255 PIXEL 1 - BLANCO ZOOM PANEL p. 66 VERSIÓN ESPAÑOL...
  • Page 67 BLANCO2: 3200K 201<=>215 BLANCO3: 4000K 216<=>230 BLANCO4: 5600K 231<=>245 BLANCO5: 6000K 246<=>255 BLANCO6: 6500K 0<=>255 PIXEL 2 - ROJO 0<=>255 PIXEL 2 - VERDE 0<=>255 PIXEL 2 - AZUL 0<=>255 PIXEL 2 - BLANCO ZOOM PANEL p. 67 VERSIÓN ESPAÑOL...
  • Page 68 PIXEL 3 - AZUL 0<=>255 PIXEL 3 - BLANCO VCW/PIXEL 3 Verifique valor de canal 6 ESTROBO 2 0<=>9 SIN FUNCIÓN 10<=>255 1~20 Hz 0<=>255 ZOOM 000<=>200 SIN FUNCIÓN 201<=>220 REINICIO DE ZOOM 221<=>255 SIN FUNCIÓN ZOOM PANEL p. 68 VERSIÓN ESPAÑOL...
