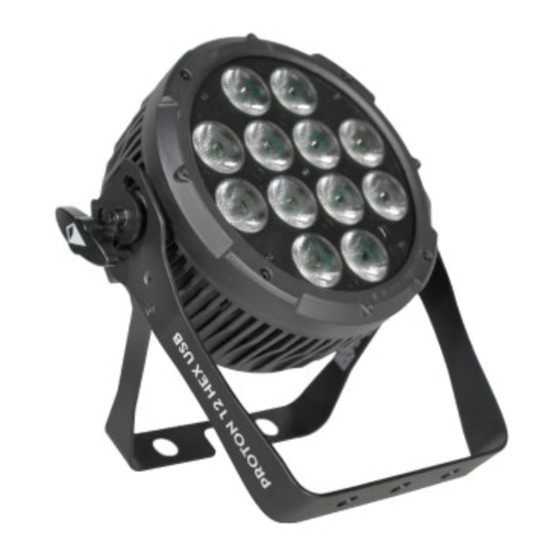

NEO Proton 12 HEX USB User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PROTON 12
HEX USB
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE /
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Proton 12 HEX USB and is the answer not in the manual?

Questions and answers

Related Manuals for NEO Proton 12 HEX USB

Summary of Contents for NEO Proton 12 HEX USB

  • Page 1 PROTON 12 HEX USB USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE / POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR...

  • Page 2: Specifications

    Control port that - in combination with NEO Stick USB - allows the • DMX Channels: 6/11 user to control the unit in wireless mode or via NEO Wi app • Operational modes: DMX, Master/Slave, Au- – iOS® & Android®.

  • Page 3: Safety Instructions

    WHAT’S INSIDE • • PROTON 12 HEX USB - Power cord After you have received this product, please pay special attention and check cautiously whether • User Manual...
  • Page 4 3. OVERVIEW Rear View P. 4 PROTON 12 HEX USB ENGLISH VERSION...
  • Page 5 DIMENSIONS P. 5 PROTON 12 HEX USB ENGLISH VERSION...

  • Page 6: Control Panel

    Selects operating mode or exits submenus Scrolls up through option lists or selects higher value Down Scrolls down through option lists or selects lower value Enter Activates displayed menu option or selected value P. 6 PROTON 12 HEX USB ENGLISH VERSION...

  • Page 7: Function Menu

    Custom static colors Mix red, green, blue, amber, white G000-255 (verde) and UV B000-255 (azul) A000-255 (ámbar) W000-255 (blanco) P000-255 (UV) Dimmer speed dIM 1 dIM 2 dIM 3 Turns infrared on or o P. 7 PROTON 12 HEX USB ENGLISH VERSION...

  • Page 8: Ufi Operation

    1) Set the Proton 12 HEX USB starting DMX address 2) Set the UFI sending/receiving channel 3) Attach the UFI to the PROTON 12 HEX USB port 4) Use Dipswitch 5 to select UFI send or receive mode. P. 8...
  • Page 9 052 - 101 Dimmer speed mode off 102 - 152 Dimmer speed mode 1 (Fast speed) Dimmer speed mode 2 (medium) 153 - 203 204 - 255 Dimmer speed mode 3 (slow) P. 9 PROTON 12 HEX USB ENGLISH VERSION...

  • Page 10: Stand-Alone Operation

    Press UP or DOWN to select Snd1 or Snd2 Press ENTER Press ENTER. Press UP or DOWN to select On or OFF Adjusting sound sensivity Press ENTER. Press MENU button until Sens is displayed P. 10 PROTON 12 HEX USB ENGLISH VERSION...
  • Page 11 • +/ - : Increase / decrease strobe rate • STROBE: Press again to turn o strobe • BLACKOUT: Turn o all light output • BLACKOUT: Press again to exit blackout mode P. 11 PROTON 12 HEX USB ENGLISH VERSION...

  • Page 12: Master/Slave Operation

    7. MASTER/SLAVE OPERATION When multiple PROTON 12 HEX USB units are used to- gether, Master/Slave mode enables the assignment of one master unit and multiple slave units. The master unit can be operated in stand-alone mode (i.e., auto program or sound-active mode -- not DMX mode). The slave units should all be set to slave mode as described below.
  • Page 13 UFI to the PROTON 12’s HEX USB port. OPERATING MODE PRIORITY RANK Higher priority control modes override lower priority modes 1. UFI 2. DMX (wired) 3. Infrared (IR6 remote) 4. Manual (onboard menu) P. 13 PROTON 12 HEX USB ENGLISH VERSION...
  • Page 14 FUSE REPLACEMENT Remove the safety cap by a screwdriver. Replace the blown fuse with a fuse of the exact same type and rating (T2A-250V). Install the safety cap, and reconnect power. P. 14 PROTON 12 HEX USB ENGLISH VERSION...

  • Page 15: Troubleshooting

    TROUBLESHOOTING P. 15 PROTON 12 HEX USB ENGLISH VERSION...

  • Page 16: Especificaciones

    1. DESCRIPCIÓN • Proton 12 HEX USB es un bañador profesional que cuenta Efecto estrobo: 0-30 Hz con 12 LEDs RGBAW+UV de 10W, con un ángulo de haz • Sin parpadeo (Ideal para broadcasting) de 25º. Su tecnología LED de seis colores permite una •...
  • Page 17 El mantenimiento o reparación del equipo deben QUE VIENE DENTRO ser realizados por personal calificado. Pónganse • PROTON 12 HEX USB - Cable de Alimentación en contacto con el servicio técnico autorizado más cercano o directamente con su proveedor. •...

  • Page 18: Descripción Del Equipo

    3. DESCRIPCIÓN DEL EQUIPO Vista Dorsal PANTALLA TECLAS MICRÓFONO DEL MENÚ SALIDA DE POTENCIA CONECTOR DMX DE ENTRADA Y SALIDA ENTRADA DE ORIFICIO POTENCIA CABLE DE SEGURIDAD PUERTO USB PERILLA DE AJUSTE P. 18 PROTON 12 HEX USB VERSION ESPAÑOL...
  • Page 19 DIMENSIONES P. 19 PROTON 12 HEX USB VERSION ESPAÑOL...

  • Page 20: Panel De Control

    Selects operating mode or exits submenus Scrolls up through option lists or selects higher value Down Scrolls down through option lists or selects lower value Enter Activates displayed menu option or selected value P. 20 PROTON 12 HEX USB VERSION ESPAÑOL...

  • Page 21: Menú De Funciones

    Colores estáticos personalizados. Combinación de rojo, verde, azul, G000-255 (verde) ámbar, blanco y UV. B000-255 (azul) A000-255 (ámbar) W000-255 (blanco) P000-255 (UV) Dimmer speed dIM 1 dIM 2 dIM 3 Infrarrojo encendido o apagado. P. 21 PROTON 12 HEX USB VERSION ESPAÑOL...
  • Page 22 MODO USB INALÁMBRICO Para habilitar el control DMX inalámbrico a través del NEO STICK USB, siga los siguientes pasos: Configure la dirección DMX de inicio en el PRO- TON 12 QUAD USB. Configure el canal de transmisión/recepción del NEO STICK USB.
  • Page 23 Modo velocidad de dimmer apagado 102 - 152 Velocidad de dimmer modo 1 (rápida) Velocidad de dimmer modo 2 (medio) 153 - 203 204 - 255 Velocidad de dimmer modo 3 (lento) P. 23 PROTON 12 HEX USB VERSION ESPAÑOL...
  • Page 24 Utilice las teclas UP o DOWN para seleccionar el progra Utilice las teclas UP o DOWN para seleccionar en ma audiorítmico (Snd1 o Snd2). tre On y OFF. Confirme con ENTER. Configuración sensibilidad sonido Presione la tecla MENU hasta visualizar Sens P. 24 PROTON 12 HEX USB VERSION ESPAÑOL...
  • Page 25 BLACKOUT: Apaga todas las salidas • BLACKOUT: Oprima nuevamente para salir. • Observación: Si el control remoto IR6 no responde, oprima la tecla BLACKOUT para descartar que se haya activado por error el modo blackout. P. 25 PROTON 12 HEX USB VERSION ESPAÑOL...

  • Page 26: Modo Maestro/Esclavo

    Enlace con los equipos esclavos. MAESTRO/ESCLAVO (con NEOSTICK USB) Con el PROTON 12 HEX USB podrá utilizar el modo maes- tro/esclavo de forma inalámbrica con el transceptor NEO STICK USB (opcional). El equipo maestro habilitado para wifi podrá controlarse en modo stand-alone con el tran- sceptor wifi configurado como transmisor.
  • Page 27 - Observación: Configure primero los equipos esclavos y luego continúe con el equipo maestro. - Configure la misma dirección DMX, modo y canal NEO STICK USB para todos los equipos. CONFIGURACIÓN: Equipo esclavo: Presione la tecla MENU hasta visualizar 6CH o 11CH.

  • Page 28: Limpieza Y Mantenimiento

    SUSTITUCIÓN DEL FUSIBLE Extraiga la tapa de seguridad con un destornillador. Sustituya el fusible quemado por uno nuevo del mismo tipo (T2A-250V). Vuelva a colocar la tapa de seguridad y conecte el equipo P. 28 PROTON 12 HEX USB VERSION ESPAÑOL...

  • Page 29: Resolución De Problemas

    - Modifique la dirección DMX en el panel de control. El equipo no responde al con- - Cables DMX defectuoso - Sustituya el cable DMX. trolador DMX - Rebote de señal - Instale un terminador. P. 29 PROTON 12 HEX USB VERSION ESPAÑOL...
  • Page 30 FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.NEO-PROFESSIONAL.COM PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.NEO-PROFESSIONAL.COM...
