Summary of Contents for Mark ECOFAN P140

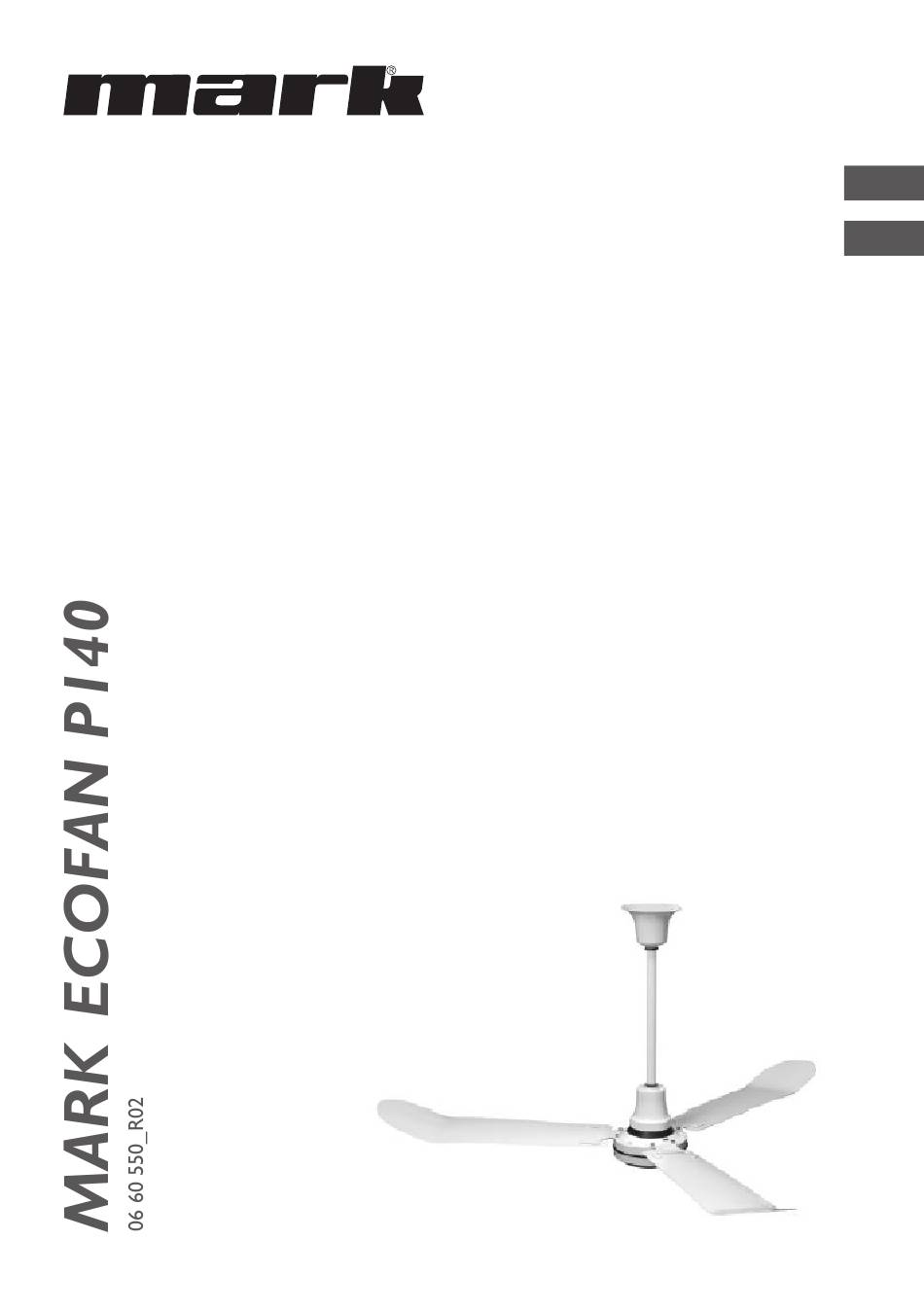

- Page 1 Technical manual Technisch boek...
- Page 2 General warnings Installation must comply with the relevant local and/or national regulations. You must therefore have the Ecofan P140 installed by a professionally qualified installer in accordance with all applicable national and international regulations. Faulty installation, adjustment, alteration, maintenance activity or repair shall render the warranty void.
-
Page 3: Installation
2.0 Installation Ensure that the mains supply is isolated before proceeding 2.1 Decide on the position the fan is to be Fig. A CEILING JOIST MUST sited; it must be a minimum of 2.3m from BE ABLE TO the floor to the lowest point on the fan. (A SUPPORT A MINIMUM OF 15kg shorter 150mm long downrod is supplied... - Page 5 3.0 Instructions for changing to shorter 150mm downrod Ensure that the mains supply is isolated before proceeding 3.1 Loosen the lower canopy screws and slide the canopy up the downrod. 3.2 Disconnect the Brown (LF), Red (LR) and Blue (N) wires, which run up the downrod from the lower terminal block located just above fan motor body.
- Page 6 Bij een foutieve installatie, afregeling, wijziging, onderhoudsafhandeling of herstelling vervalt de garantie. De Ecofan P140 wordt geleverd met 2 stangen met lengtes van: - 400 mm gemonteerd, met een totale hoogte van 610 mm (van plafond tot basis van het motorhuis);...
- Page 7 2.0 Installatie Zorg ervoor dat de netvoeding is geïsoleerd voordat u verdergaat 2.1 Bepaal de positie waar de ventilator Fig. A PLAFOND MOET moet worden geplaatst; deze moet MINIMAAL 15kg minimaal 2,3 m van de vloer tot het laagste KUNNEN DRAGEN HET OPPERVLAK MOET punt op de ventilator zijn.
- Page 9 3.0 Instructies voor het omschakelen naar 150 mm stang Zorg ervoor dat de netvoeding is geïsoleerd voordat u verdergaat 3.1 Draai de onderste schroeven van de kap los en schuif de kap op de stang. 3.2 Ontkoppel de bruine (OF), rode (LR) en blauwe (N) draden, die langs de stang omhoog lopen vanaf het onderste aansluitblok dat zich net boven het ventilatormotorlichaam bevindt.
- Page 12 FAX +31 (0)598 624584 TELEFAX +49 (0)2822 97728-10 info@mark.nl info@mark.de www.mark.nl www.mark.de MARK EIRE BV MARK POLSKA Sp. z o.o COOLEA, MACROOM UL. JASNOGÓRSKA 27 CO. CORK 42-202 CZĘSTOCHOWA (POLSKA) P12 W660 (IRELAND) PHONE +48 34 3683443 PHONE +353 (0)26 45334...
