Directed Electronics PKALL Wiring Schematic Configuration page 3

LEXUS GX460
© 2011 Directed Electronics. All rights reserved.

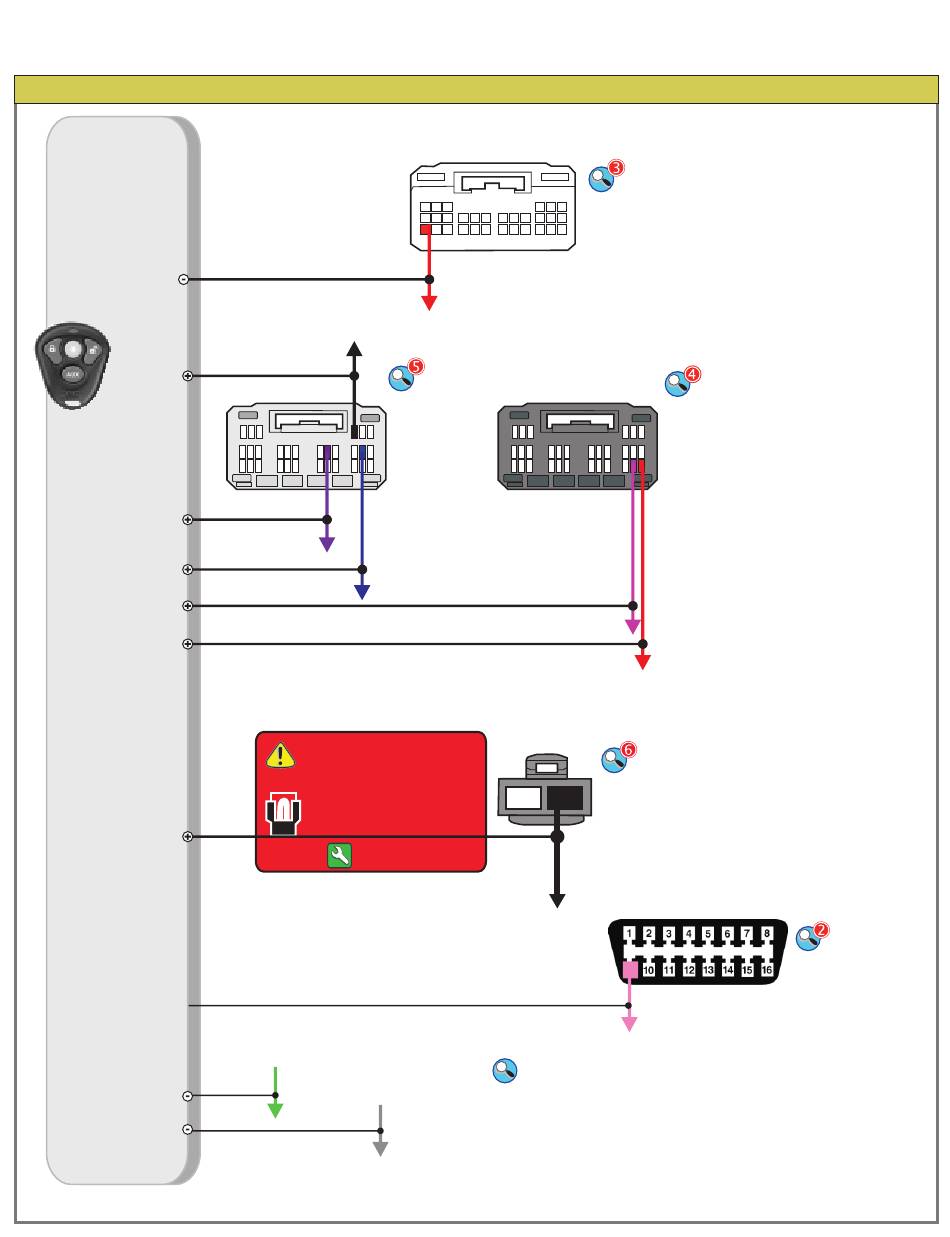

ADDENDUM - SUGGESTED WIRING CONFIGURATION/SCHÉMA DE BRANCHEMENT SUGGÉRÉ
Parking Lights
Feux de
stationnement
Start
REMOTE STARTER
DÉMARREUR À
DISTANCE
Foot Brake
Frein (Pied)
Ignition 2
Ignition 1
Accessory
Accessoire
12V Battery
12V Batterie
(AC) Tach
(-) Lock/Arm
(-) Verrouillage/Arme
(-) Unlock/Disarm
(-) Deverrouillage
Désarme
Start
Black
Noir
Back view -
Behind Glove box
White connector
Vue de dos -
Derrière le coffre
à gant
Purple
Ignition 2
Mauve
Blue
Foot Brake
Bleu
Frein (Pied)
Replace the Remote-Starter
fuse with a 5A to 10A (MAX)
Changez la fusible du
démarreur a distance par une
fusible 5A to 10A (MAX)
10A MAX
(-) Lock/Arm
Lt.Green
Vert Pâle
(-) Unlock/Disarm
Light Grey
Gris Pale
Back view -
Parking light switch
Vue de dos -
Commutateur de feux
de stationnement
Red
Rouge
Parking Lights
Feux de
stationnement
Ignition 1
Violet
Back view -
Behind Glove box
Vue de dos -
Derrière le coffre
à gant
12V Battery
12V Batterie
Black
Noir
Driver Kick Panel, Black connector
Panneau latéral côté conducteur, connecteur Noir
PKALL
www.xpresskit.com
Back view -
Behind Glove box
Black connector
Vue de dos -
Derrière le coffre
à gant
Connecteur Noir
Accessory
Accessoire
Red
Rouge
OBD-II connector
9
Connecteur OBD-II
(AC) Tach
Pink
Rose
Rev.: 20110830
P.3
