Directed Electronics PKALL Wiring Schematic Configuration

LEXUS GX460
© 2011 Directed Electronics. All rights reserved.
ADDENDUM - SUGGESTED WIRING CONFIGURATION | SCHÉMA DE BRANCHEMENT SUGGÉRÉ
WIRING SCHEMATIC CONFIGURATION |
PKALL VERSION 2.4.0 OR HIGHER | VERSION 2.4.0 ET PLUS
OBDII
Connect wire to Remote-Starter/Alarm
Branchement du filage au démarreur à distance/Alarme
INSTALLATION WITH D2D
INSTALLATION AVEC D2D
Starter or alarm
Démarreur ou alarme
2
1
2010-2011
SCHÉMA DE BRANCHEMENT
At Parking Light harness
Au harnais des lumières
Fortin Auto Radio Inc
de stationnement
Copyright © 2010,
Fortin Auto Radio Inc
(-) Parking Lights Red
Port
D2D
Cut off one plug of the D2D connector, connect
the Pin 1 Red or Blue* wire to +12V and the Pin 3
Black wire to ground.
*Wire colors may vary on the kit you have
purchased.
PUSH TO START
SMART KEY
Behind Glove box
Derrière le coffre à gant
Copyright © 2010,
Fortin Auto Radio Inc
Copyright © 2010,
+ 12V Battery Black
Copyright © 2010,
Fortin Auto Radio Inc
Connect wire to vehicle
Branchement du filage au véhicule
INSTALLATION WITHOUT D2D
INSTALLATION SANS D2D
2
1
1
2
3
4
D2D Cable

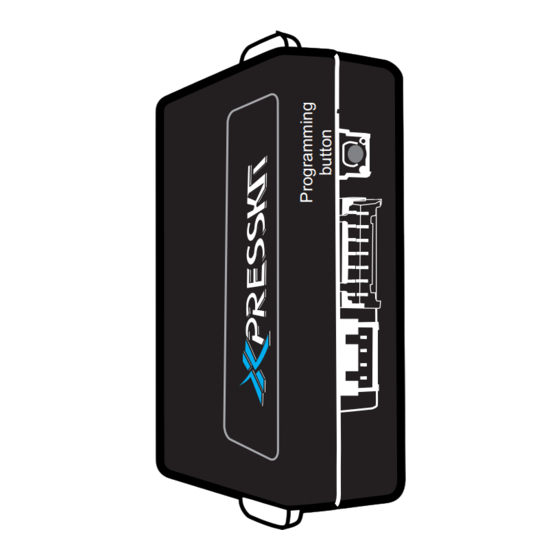

PKALL
www.xpresskit.com
(+) Accessory Red
(+) FoothBrake Purple
(+) Ignition2 Blue
(+) Start Black
IMI White
IMO LightBlue
OUTPUT
SORTIE
Starter or alarm
without D2D
Démarreur ou alarme
sans D2D
conn.
CUT
Pin 1 Red or Blue* (+)12V
Pin 3 Black Ground
Coupez les 4 fils à l'extrémité de l'un des deux
connecteurs D2D. Connectez le fil
au 12V et le fil Pin 3 Noir à la masse du véhicule.
*La couleur des fils peut varier selon le kit.
Rev.: 20110830
Copyright © 2010,
Fortin Auto Radio Inc
Copyright © 2010,
Fortin Auto Radio Inc
INPUT
ENTRÉE
Pin 1 Rouge ou Bleu*
P.1
