USER MANUAL
Sonde PL18-33
This manual contains important operating and safety information.
Please read all instructions carefully before use. Failure to understand and
follow instructions and cautions may lead to damage to your equipment
and working environment.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sonde PL18-33 and is the answer not in the manual?

Questions and answers

Related Manuals for VESALA Sonde PL18-33

Summary of Contents for VESALA Sonde PL18-33

  • Page 1 USER MANUAL Sonde PL18-33 This manual contains important operating and safety information. Please read all instructions carefully before use. Failure to understand and follow instructions and cautions may lead to damage to your equipment and working environment.

  • Page 2: Important Safety Information

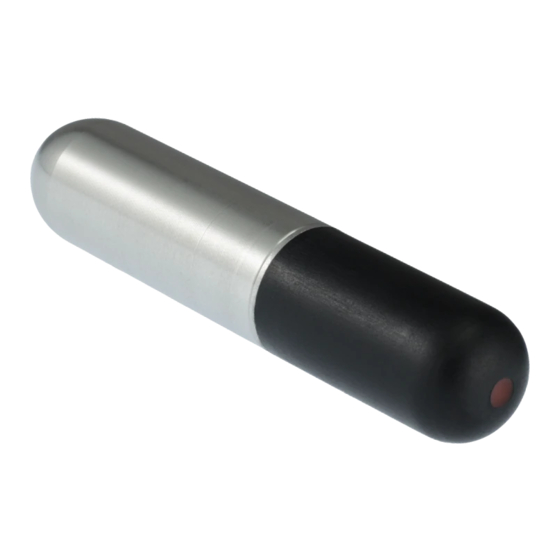

    Please take care when meeting this symbol: GENERAL INFORMATION The Sonde PL18-33 is highly powerful, battery operated small transmitter that emits a 33 kHz signal, which can be located by a receiver operating on the same frequency. The Sonde is intended to be used in non-conductive ducts, cavities and structures.

  • Page 3: Operating The Device

    33 kHz Signal. The Sondes location can now be detected with a receiver that operates at the same frequency, such as the Vesala CL43. Before use, ensure the Sonde is fully functional by locating the signal with a corresponding receiver.

  • Page 4: Troubleshooting

    Sonde PL18-33 TROUBLESHOOTING Problem Possible cause Remedy Sonde does not turn on. Battery is weak or Replace battery, ensure wrongly placed. polarity. Sonde is damaged There are no serviceable parts in the device. Contact your distributor or manufacturer. Sonde unintentionally Battery is weak.

  • Page 5: Technical Specifications

    Sonde PL18-33 TECHNICAL SPECIFICATIONS Dimensions; Length x Diameter 85 mm x 18 mm Weight including LS14250 Battery 69 g Typical Range in air* 10 m Operating Frequency 32.768 kHz Frequency Tolerance ± 3 Hz Transmitting Power <50 mW Signal Type...

  • Page 6: Scope Of Operation

    Precautions: Periodically carry out test measurements with a 33 kHz receiver. SCOPE OF OPERATION Permitted use: The Vesala Sonde PL18-33 is a short range inductive 32768Hz transmitter intended to be used in non-conductive ducts, cavities and structures for locating obstructions and duct calibration.

  • Page 7: Manufacturer's Warranty

    Sonde PL18-33 MANUFACTURERS WARRAN TY H. Vesala Oy provides a warranty for the Sonde PL18-33 one year from the date of purchase. The warranty covers material or manufacturing defects occurring during this time. During the warranty period H. Vesala Oy shall, at his sole discretion, either repair or replace the defective device or any component thereof.
  • Page 8 H. Vesala Oy Peräsimentie 1 FI-03100 NUMMELA FINLAND www.vesala.fi info@vesala.fi Tel. +358 44 200 2005 © 2018 H. Vesala Oy All Rights Reserved 19.12.2018...
  • Page 9 BEDIENUNGSANLEITUNG Sonde PL18-33 Diese Bedienungsanweisung enthält wichtige Informationen zur Sicherheit und Anwendung, lesen Sie diese vor dem Gebrauch der Sonde gründlich durch. Nichtbeachtung der Bedienungsanleitung kann zu Sachschäden an der Sonde selbst und an anderen Geräten und Einrichtungen zur Folge haben.

  • Page 10: Wichtige Sicherheitsinformation

    Symbol stoßen ist Vorsicht angebracht! ALLGEMEINE INFORMATIONEN Die Vesala PL18-33 Sonde ist ein leistungsstarker, batterie-betriebener Sender, der ein 33 kHz Signal aussendet, das von Empfängern mit derselben Frequenz empfangen werden kann. Die Sonde ist für den Einsatz in nicht leitenden Rohren, Leitungen und Strukturen.

  • Page 11: Bedienung

    Sonde an ein 33 kHz Signal zu senden. Die Position der Sonde kann nun mit einem Empfänger, der auf der gleichen Frequenz arbeitet, erkannt werden, z.B dem Vesala CL43. Stellen Sie vor der Anwendung die Funktionsfähigkeit der Sonde fest, indem Sie das Signal der Sonde mit einem geeigneten Empfänger feststellen.

  • Page 12: Fehlersuche

    Sonde PL18-33 LAGERUNG Die Sonde bitte in ihrer Aufbewahrungsbox aufbewahren. Beachten Sie bei der Lagerung des Gerätes die in den technischen Daten angegebenen Temperaturgrenzen. Entnehmen Sie während der Lagerung immer die Batterien aus dem Produkt. Überprüfen Sie die Funktion des Geräts nach längerer Lagerung.

  • Page 13: Technische Eigenschaften

    Sonde PL18-33 TECHNISCHE EIGENSCHAFTEN Abmessungen; Länge x Durchmesser 85 mm x 18 mm Gewicht mit LS14250 Batterie 69 g Typische Reichweite in Luft* 10 m Betriebsfrequenz 32.768 kHz Bandweite ± 3 Hz Sendeleistung <50 mW Signaltyp Kontinuierlich Batterietyp 1 x LS14250 Typische Betriebsdauer 20 Std.
  • Page 14 Empfänger aus. EINSATZBEREICH Bestimmungsgemäßer Gebrauch: Die Vesala Sonde PL18-33 ist ein induktiver Sender mit geringer Reichweite (Short Range Device, SRD) auf der Frequenz 32768 Hz, der zum Lokalisieren von Engpässen und Kalibrieren nicht leitender Rohre, Leitungen und Strukturen eingesetzt werden kann.
  • Page 15 Möglichkeit, daβ das Produkt durch intensive elektromagnetische Strahlung gestört werden kann, nicht ausgeschlossen werden. HERTELLERGARANTIE H. Vesala Oy gewährt der Sonde PL18-33 eine 1-jährige Herstellergarantie ab Kaufdatum. Die Garantie erstreckt sich auf Material- oder Herstellungsfehler, die während dieser Zeit auftreten. Innerhalb der Garantiezeit beseitigt der Hersteller alle solche Mängel des Gerätes, nach alleinigen Ermessen, durch Reparatur oder...
  • Page 16 H. Vesala Oy Peräsimentie 1 FI-03100 NUMMELA FINNLAND www.vesala.fi info@vesala.fi Tel. +358 44 200 2005 © 2018 H. Vesala Oy All Rights Reserved 19.12.2018...
