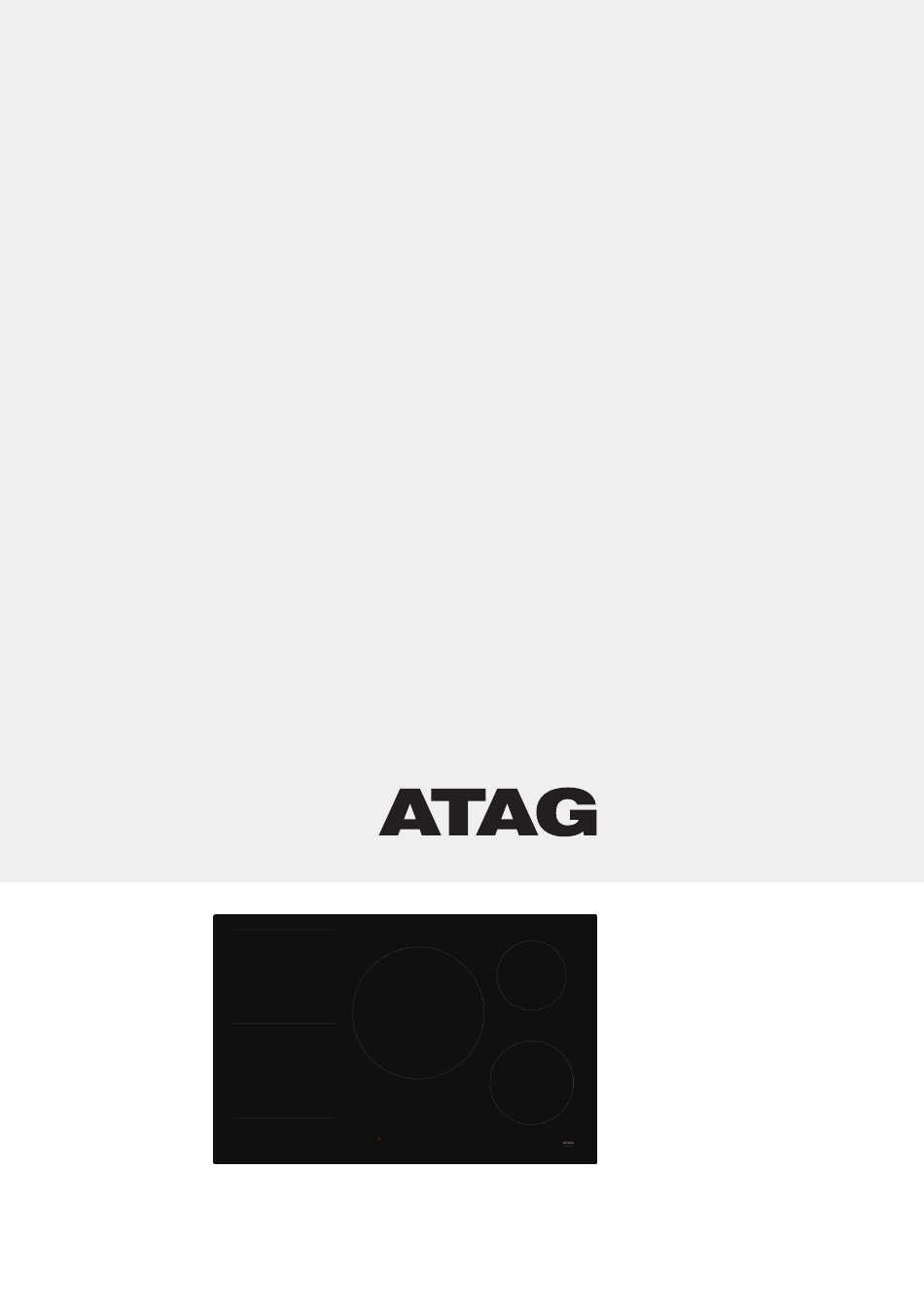

Page 1: Instructions For Use
Gebruiksaanwijzing Inductiekookplaat Instructions for use Induction hob HI06471E HI06471EP HI06471EV HI07471EV HI08471EV HI08571EV HI09571EV... - Page 2 Gebruiksaanwijzing NL 3 - NL 32 Instructions for use EN 3 - EN 32 Gebruikte pictogrammen – Pictograms used Gevaar! Risico op letsel – Danger! Risk of injury Let op! Risico op schade aan het apparaat Caution! Risk of damaging the appliance Let op! –...
-
Page 3: Table Of Contents
INHOUD Uw kookplaat Inleiding Inductiekookplaat Bedieningspaneel Veiligheid Temperatuurbeveiliging Kookduurbegrenzer Gezond koken Gebruik Geluiden bij inductie Pannen Vermogen instellen Warmhoudfunctie Automatisch opwarmen De menufuncties Meldingen op het display Gebruik van de timer Kookinstellingen Bediening Bereiding starten Klaar met koken De automatische opwarmfunctie inschakelen De warmhoudfunctie inschakelen De Bridge-inductiekookzones koppelen Timerbediening... -
Page 4: Uw Kookplaat
UW KOOKPLAAT Inleiding Deze kookplaat is ontworpen voor de echte kookliefhebber. Koken op een inductiekookplaat heeft een aantal voordelen. Het is makkelijk, omdat de kookplaat snel reageert en ook op een zeer laag vermogen is in te stellen. Bovendien kunt u dankzij het hoge vermogen gerechten zeer snel aan de kook brengen. -
Page 5: Inductiekookplaat
UW KOOKPLAAT Inductiekookplaat 1. Kookzone ø 21,5 cm / 2,3 kW - 3,0 kW (boost) 2. Kookzone ø 17,5 cm / 1,4 kW - 2,1 kW (boost) 3. Kookzone ø 14,5 cm / 1,4 kW - 1,85 kW (boost) 4. Bridge-inductiekookzone 19 x 21 cm / 2,1 kW - 3,0 kW (boost) 5. - Page 6 UW KOOKPLAAT 1. Kookzone ø 27,5 cm / 2,3 kW - 3,0 kW (boost) 2. Kookzone ø 14,5 cm / 1,4 kW - 1,85 kW (boost) 3. Bridge-inductiekookzone 19 x 21 cm / 2,1 kW - 3,0 kW (boost) 4. Kookzone ø 17,5 cm / 1,4 kW - 2,1 kW (boost) 5.
-
Page 7: Bedieningspaneel
UW KOOKPLAAT Bedieningspaneel Alle voorbeelden in deze handleiding tonen het bedieningspaneel van een kookplaat met 4 kookzones. 1. Aan-/uittoets 2. Schuifregelaar (van stand 0 t/m stand 9) voor: ▷ het instellen van een waarde het selecteren van een functie ▷ 3. -
Page 8: Veiligheid
VEILIGHEID Lees eerst de afzonderlijke veiligheidsinstructies voordat u het toestel gaat gebruiken! Bij de eerste keer dat de kookplaat wordt aangezet, knippert de boost-toets. De kookplaat staat in de instelmodus. Laat de vermogensbegrenzer instellen door een installateur (zie hoofdstuk ‘Installatie’) of wacht 2 minuten. Na 2 minuten is de kookplaat klaar voor gebruik. -
Page 9: Gebruik
GEBRUIK Geluiden bij inductie Tikkend geluid • Dit wordt veroorzaakt door de vermogensbegrenzer op de linker- en rechterzone. Ook bij lagere instellingen kunt u een tikkend geluid horen. Pannen maken geluid • Pannen kunnen tijdens het koken geluid maken. Dit wordt veroorzaakt door de energie die van de kookplaat naar de pan stroomt. - Page 10 GEBRUIK • Gebruik nooit een pan met een vervormde bodem. Een holle of bolle bodem kan de werking van de oververhittingsbeveiliging belemmeren, waardoor het toestel te warm wordt. Hierdoor kan de glasplaat barsten en de panbodem smelten. • Schade als gevolg van het gebruik van ongeschikte pannen of van droogkoken, valt buiten de garantie.
-
Page 11: Vermogen Instellen
GEBRUIK Automatische koppeling van bridge-inductiekookzones Deze koppeling wordt automatisch gemaakt: • als u de kookplaat inschakelt en er staat al kookgerei op de bridge-inductiekookzones; • als u kookgerei (bijvoorbeeld een grillplaat) op de bridge-inductiekookzones plaatst als de kookplaat ingeschakeld is. Een verbindingssymbool verschijnt op het display van de achterste kookzone. -
Page 12: Automatisch Opwarmen
GEBRUIK Automatisch opwarmen Met deze functie wordt de kookzone op niveau 9 opgewarmd zodat deze snel op de gewenste temperatuur is. Na verloop van een bepaalde tijd keert het vermogensniveau weer terug naar het ingestelde vermogen. Deze functie is beschikbaar voor de vermogensniveaus 1 tot 8. Vermogens... -
Page 13: Meldingen Op Het Display
GEBRUIK Meldingen op het display Op display Status Vermogensniveau ‘0’ voor een kookzone Ingesteld vermogensniveau van een kookzone: 1 = laag, 9 = hoog Boostfunctie actief Geen (geschikte) pan op de kookzone (pandetectiesymbool) De Bridge-kookzones zijn gekoppeld (afhankelijk van het model beschikbaar) Automatisch opwarmen is geactiveerd Grillfunctie is geactiveerd (afhankelijk van het model beschikbaar) Warmhoudfunctie is geactiveerd;... -
Page 14: Kookinstellingen
GEBRUIK Kookinstellingen Aangezien de standen afhankelijk zijn van de hoeveelheid en samenstelling van het gerecht in de pan, geldt de onderstaande tabel alleen als richtlijn. Gebruik de boost-stand voor: • snel aan de kook brengen van voedsel of vloeistoffen; • slinken van groenten;... -
Page 15: Bediening
BEDIENING Bereiding starten Gebruik van de aanraaktoetsen en de schuifregelaar Plaats uw vingertop plat op een toets of op de schuifregelaar voor het beste resultaat. U hoeft geen druk uit te voeren. De aanraaktoetsen reageren alleen op lichte druk van een vingertop. Bedien de toetsen niet met andere objecten. -
Page 16: Klaar Met Koken
BEDIENING 4. Stel binnen 3 seconden het vermogen in door de schuifregelaar of de boost-toets aan te raken. ▷ De kookzone start automatisch op het ingestelde niveau. Stel een hoger of lager vermogensniveau in met de schuifregelaar. ▷ Na 5 seconden wordt de schuifregelaar uitgeschakeld. ▷... -
Page 17: De Automatische Opwarmfunctie Inschakelen
BEDIENING De automatische opwarmfunctie inschakelen 1. Schakel de kookplaat in en selecteer de gewenste kookzone . 2. Raak de schuifregelaar ten minste 3 seconden op het gewenste niveau aan. In het display verschijnt een ‘A’ afgewisseld met het geselecteerde vermogensniveau. Na ▷... -
Page 18: Timerbediening
BEDIENING Automatische koppeling van Bridge-inductiekookzones 1. Schakel de kookplaat in en plaats een grote pan op twee bridge-inductiekookzones. ▷ Een verbindingssymbool verschijnt op het display van de achterste kookzone om aan te geven dat de twee kookzones zijn verbonden. 2. Gebruik de schuifregelaar om het gewenste kookvermogen voor de twee verbonden kookzones in te stellen. - Page 19 BEDIENING Stel op het linkerdisplay de waarde ‘0’ in als u minder dan 10 minuten in wilt stellen. ▷ Het rechterdisplay begint te knipperen; stel het rechterdisplay in. ▷ ▷ Wanneer de tijd is ingesteld, begint de tijd direct af te tellen. Op het timerdisplay wordt de resterende tijd weergegeven.
- Page 20 BEDIENING De resterende kookduur controleren 1. Druk op de kookzonetoets om de zone te selecteren waarvan u de resterende tijd wilt bekijken. Een aan de kookwekker gekoppelde zone is te herkennen aan het timersymbool boven ▷ het kookzonedisplay. ▷ De timer geeft de resterende tijd van de geselecteerde kookzone weer. Tijdens de laatste minuut van de looptijd wordt de resterende tijd in seconden ▷...
-
Page 21: Werking Van De Menufuncties
BEDIENING Werking van de menufuncties Koken pauzeren Deze functie stopt de kookactiviteit tijdelijk (max. 20 minuten); timers en tellers worden ook gepauzeerd. 1. Raak de menu-toets aan. De menu-opties worden weergegeven. ▷ 2. Raak de schuifregelaar aan op de positie van het pauzesymbool. 3. -
Page 22: Herstelfunctie
BEDIENING De grillfunctie inschakelen (beschikbaar afhankelijk van het model) 1. Schakel de kookplaat in en plaats een grillplaat op twee bridge-inductiekookzones. ▷ Het verbindingssymbool verschijnt op de achterste kookzonedisplay. 2. Selecteer de voorste kookzone. 3. Raak de menutoets aan. 4. Raak de schuifregelaar aan op de positie ‘Grill’. ▷... -
Page 23: Instellingen
INSTELLINGEN Het geluidssignaal instellen 1. Raak de menu-toets aan. De menu-opties worden weergegeven. ▷ 2. Raak de schuifregelaar aan op de positie van het luidsprekersymbool. ▷ De schuifregelaar geeft de geluidsinstelling weer. 3. Stel het gewenste volume in met de schuifregelaar. 4. -
Page 24: Installatie
Het display van de kookzone die in vermogen wordt verlaagd knippert eerst; het niveau wordt dan automatisch verlaagd naar het hoogste beschikbare vermogen. • Voor de modellen HI06471E, HI06471EV, HI07471EV, HI08471EV: De begrenzer is af fabriek ingesteld op 7400 W, maar het is mogelijk om deze instelling ▷... - Page 25 7. Raak de kookzonetoets linksvoor aan en selecteer de gewenste vermogensbegrenzing met de schuifregelaar (afhankelijk van het model). Stand Instelling van de vermogensbegrenzing voor: schuifregelaar HI06471E - HI06471EV - HI07471EV, -HI08471EV HI08571EV - HI09571EV 7400 W 10400 W 6000 W 7400 W...
-
Page 26: Onderhoud
ONDERHOUD Reinigen Activeer de vergrendelingsfunctie voordat u begint met het reinigen van de kookplaat. Wij raden u aan het apparaat na elk gebruik te reinigen. Zo voorkomt u dat overgekookt eten de glasplaat kan beschadigen. Dagelijkse reiniging 1. Gebruik een vochtige doek en een mild reinigingsmiddel (afwasmiddel) om het apparaat te reinigen. -
Page 27: Informatie Over Eu-Verordening 66/2014
TECHNISCHE SPECIFICATIES Informatie over EU-verordening 66/2014 Metingen volgens EN 60350-2 Modelaanduiding HI06471E Type kookplaat Inductiekookplaat Aantal elektrische kookzones en/of -gebieden Verwarmingstechnologie Inductiekookzones Voor ronde elektrische kookzones: de diameter van het bruikbare 21,5/17,5 21,5/17,5 oppervlak per elektrisch verwarmde kookzone in cm... - Page 28 TECHNISCHE SPECIFICATIES Modelaanduiding HI08471EV Type kookplaat Inductiekookplaat Aantal elektrische kookzones en/of -gebieden Verwarmingstechnologie Inductiekookzones Voor ronde elektrische kookzones: de diameter van het bruikbare 27,5 14,5 oppervlak per elektrisch verwarmde kookzone in cm Energieverbruik per kookzone of -gebied, berekend 196,5 170,9 per kg (EC ) in Wh/kg elektrische kookplaat...
- Page 29 TECHNISCHE SPECIFICATIES Modelaanduiding HI09571EV Type kookplaat Inductiekookplaat Aantal elektrische kookzones en/of -gebieden Verwarmingstechnologie Inductiekookzones Voor ronde elektrische kookzones: de diameter van het bruikbare 27,5 oppervlak per elektrisch verwarmde kookzone in cm Energieverbruik per kookzone of -gebied, berekend 196,5 per kg (EC ) in Wh/kg elektrische kookplaat Voor niet-ronde kookzones of kookgebieden: de lengte en...
-
Page 30: Algemeen
PROBLEMEN OPLOSSEN Algemeen Wanneer u een barst in het glas ziet (hoe klein ook), schakelt u de kookplaat onmiddellijk uit, haalt u de stekker uit het stopcontact en zet u de (automatische) zekering(en) in de meterkast uit. Bij een permanente aansluiting zet u de stroomtoevoer op nul. Neem contact op met de servicedienst. - Page 31 PROBLEMEN OPLOSSEN Probleem Mogelijk oorzaak Oplossing Het bedieningspaneel is vuil Reinig het bedieningspaneel. Foutcode of Er03 of er ligt water op. U hebt twee of meer toetsen Bedien maar één toets tegelijk aangeraakt. tegelijk. Het apparaat is te heet. Laat het apparaat afkoelen. Foutcode E2 De kookplaat is verkeerd Laat de stroomaansluiting...
-
Page 32: Verpakking En Toestel Afdanken
MILIEUASPECTEN Verpakking en toestel afdanken Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: •... - Page 33 CONTENTS Your hob Introduction Induction hob Control panel Safety Temperature safety Cooking-time limiter Healthy cooking Induction noises Pans Power level setting Keep warm function Automatic heat-up The menu functions Indications in the display Timer use Cooking settings Operation Start cooking Finish cooking Switch on the automatic heat-up function Switch on the keep warm function...
-
Page 34: Your Hob
YOUR HOB Introduction This hob has been designed for the real lover of cooking. Cooking on an induction hob has a number of advantages. It is easy, because the hob reacts quickly and can also be set to a very low power level. -
Page 35: Induction Hob
YOUR HOB Induction hob 1. Cooking zone ø 21.5 cm / 2.3 kW - 3.0 kW (boost) 2. Cooking zone ø 17.5 cm / 1.4 kW - 2.1 kW (boost) 3. Cooking zone ø 14.5 cm / 1.4 kW - 1.85 kW (boost) 4. - Page 36 YOUR HOB 1. Cooking zone ø 27.5 cm / 2.3 kW - 3.0 kW (boost) 2. Cooking zone ø 14.5 cm / 1.4 kW - 1.85 kW (boost) 3. Bridge induction cooking zone 19 x 21 cm / 2.1 kW - 3.0 kW (boost) 4.
-
Page 37: Control Panel
YOUR HOB Control panel All examples in this manual show the control panel of a hob with 4 cooking zones. 1. On/off key 2. Slide control (from position 0 to position 9) for: setting a value ▷ ▷ selecting a function 3. -
Page 38: Safety
SAFETY Before use, read the separate safety instructions first! At first power on the hob the boost key will flash. The hob is in the settings mode. Let the power limiter set by an installer (see chapter ‘Installation’) or wait 2 minutes. After 2 minutes the hob is ready to be used. Temperature safety A sensor continuously measures the temperature of certain parts of the hob. -
Page 39: Use
Induction noises A ticking sound • This is caused by the capacity limiter on the left and right zones. Ticking can also occur at lower settings. Pans are making noise • Pans can make some noise during cooking. This is caused by the energy flowing from the hob to the pan. - Page 40 • Never use pans with a misshapen base. A hollow or rounded base can interfere with the operation of the overheating protection, so that the appliance becomes too hot. This may lead to the glass top cracking and the pan base melting. •...
-
Page 41: Power Level Setting
Automatic connection of bridge induction cooking zones This connection is made automatically: • when you switch on the hob and there is already cookware on the bridge induction cooking zones; • when you put cookware (for instance a grill plate) on the bridge induction cooking zones when the hob is switched on. -
Page 42: Automatic Heat-Up
Automatic heat-up This function heats the cooking zone at level 9 in order to bring it rapidly up to the required temperature. After a given time interval, the power level returns to the established setting. This function is available for power level 1 to 8. Power level Heat-up time (seconds) The menu functions... -
Page 43: Indications In The Display
Indications in the display In display Status Power level ‘0’ for a cooking zone Power level that is set for a cooking zone; 1 = low / 9 = high Boost function active No (suitable) pan on cooking zone (pan detection symbol) Bridge cooking zones are connected (present depending on model). -
Page 44: Cooking Settings
Cooking settings Because the settings depend on the quantity and composition of the contents of the pan, the table below is intended as a guideline only. Use setting ‘boost’ • bring the food or liquid to the boil quickly; • ‘shrink’... -
Page 45: Operation
OPERATION Start cooking Use of the touch keys and slide control Place the tip of your finger flat on a key or the slide control to achieve the best results. You do not have to apply any pressure. The touch keys only react to the light pressure of a fingertip. Do not operate the controls with any other objects. -
Page 46: Finish Cooking
OPERATION 4. Within 3 seconds, set the power level by touching the slide control or the boost key. The cooking zone starts automatically at the level that has been set. ▷ ▷ Set a higher or lower power level with the slide control. After 5 seconds the slide control will switch off. -
Page 47: Switch On The Automatic Heat-Up Function
OPERATION Switch on the automatic heat-up function 1. Switch on the hob and select the desired cooking zone . 2. Touch and hold the slide control for at least 3 seconds at the desired level. An ‘A’ appears in the display alternating with the selected power level. ▷... -
Page 48: Timer Control
OPERATION Automatic connection of bridge induction cooking zones 1. Switch on the hob and put a large pan on two bridge induction cooking zones. ▷ The rear zone display shows a connection symbol to indicate that the two cooking zones are connected. - Page 49 OPERATION Set the value ‘0’ in the left display if you want to set a time less then 10 minutes. ▷ The right display start flashing; set a value in the right display. ▷ ▷ When the time is set, it will begin to countdown immediately. The timer display will show the remaining time.
- Page 50 OPERATION Checking the remaining cooking time 1. Touch the cooking zone key to select the zone of which you want to see the remaining time. ▷ A zone connected to the cooking timer is identified by the timer symbol above the cooking zone display.
-
Page 51: Operating The Menu Functions
OPERATION Operating the menu functions Pause cooking This function stops the cooking activity temporarily (max. 20 minutes); timers and counters are also paused. 1. Touch the menu key. The menu options are displayed. ▷ 2. Touch the slide control at the position of the pause symbol. 3. -
Page 52: Recall Function
OPERATION Switch on the grill function (present depending on model) 1. Switch on the hob and put a grill plate on two bridge induction cooking zones. ▷ The rear cooking zone display shows a connection symbol. 2. Select the front cooking zone. 3. -
Page 53: Settings
SETTINGS Setting the audio signal 1. Touch the menu key. The menu options are displayed. ▷ 2. Touch the slide control at the position of the loudspeaker symbol. ▷ The slide control shows the loudness setting. 3. Set the desired loudness setting with the slide control. 4. -
Page 54: Installation
• For models HI06471E, HI06471EV, HI07471EV, HI08471EV: The limiter is set at 7400 W by the factory, but it is possible to change it to 700 W, ▷... - Page 55 7. Touch the cooking zone key on the front left and select the power limitation wanted with the slide control (depending on model). Setting Setting of the power limiter for: slide control HI06471E - HI06471EV - HI07471EV, -HI08471EV HI08571EV - HI09571EV 7400 W 10400 W 6000 W 7400 W...
-
Page 56: Maintenance
MAINTENANCE Cleaning Set the locking function before you start cleaning the hob. We recommend that you clean the appliance after each use. This prevents that over cooked food can damage the glass surface. Daily cleaning 1. Use a damp cloth and a mild cleaning agent (washing-up liquid) to clean the appliance. 2. -
Page 57: Technical Specifications
TECHNICAL SPECIFICATIONS Information according regulation (EU) 66/2014 Measurements according EN60350-2 Model identification HI06471E Type of hob Induction hob Number of electric cooking zones and/or areas Heating technology Induction cooking zones For circular electric cooking zones: diameter of useful surface 21.5/17.5 21.5/17.5... - Page 58 TECHNICAL SPECIFICATIONS Model identification HI08471EV Type of hob Induction hob Number of electric cooking zones and/or areas Heating technology Induction cooking zones For circular electric cooking zones: diameter of useful surface 27.5 14.5 area per electric heated cooking zone in cm Energy consumption per cooking zone or area calculated per kg 196.5 170.9...
- Page 59 TECHNICAL SPECIFICATIONS Model identification HI09571EV Type of hob Induction hob Number of electric cooking zones and/or areas Heating technology Induction cooking zones For circular electric cooking zones: diameter of useful surface 27.5 area per electric heated cooking zone in cm Energy consumption per cooking zone or area calculated per kg 196.5 ) in Wh/kg...
-
Page 60: Troubleshooting
TROUBLESHOOTING General If you notice a crack in the glass top (however small), switch the hob off immediately, unplug the hob, turn off the (automatic) fuse switch(es) in the meter cupboard or, in the event of a permanent connection, set the switch in the power supply lead to zero.) Contact the service department. Troubleshooting table If the appliance does not work properly, this does not always mean that it is defective. - Page 61 TROUBLESHOOTING Symptom Possible cause Solution A fuse blows as soon as the The hob has been wrongly Check the electrical hob is switched on. connected. connections. The control panel is dirty or Clean the control panel. Error code or Er03 has water lying on it.
-
Page 62: Environmental Aspects
ENVIRONMENTAL ASPECTS Disposal of packaging and appliance In the manufacturing of this appliance durable materials were used. Make sure to dispose of this equipment responsibly at the end of its lifecycle. Ask the authorities for more information regarding this. The appliance packaging is recyclable. The following may have been used: •... - Page 63 EN 33...
- Page 64 You will find the addresses and phone numbers of the service organisation on the guarantee card. De gebruiksaanwijzing is ook te vinden op onze website: The instructions for use can also be found on our website: www.atag.nl www.atag.be *812121* 812121...
