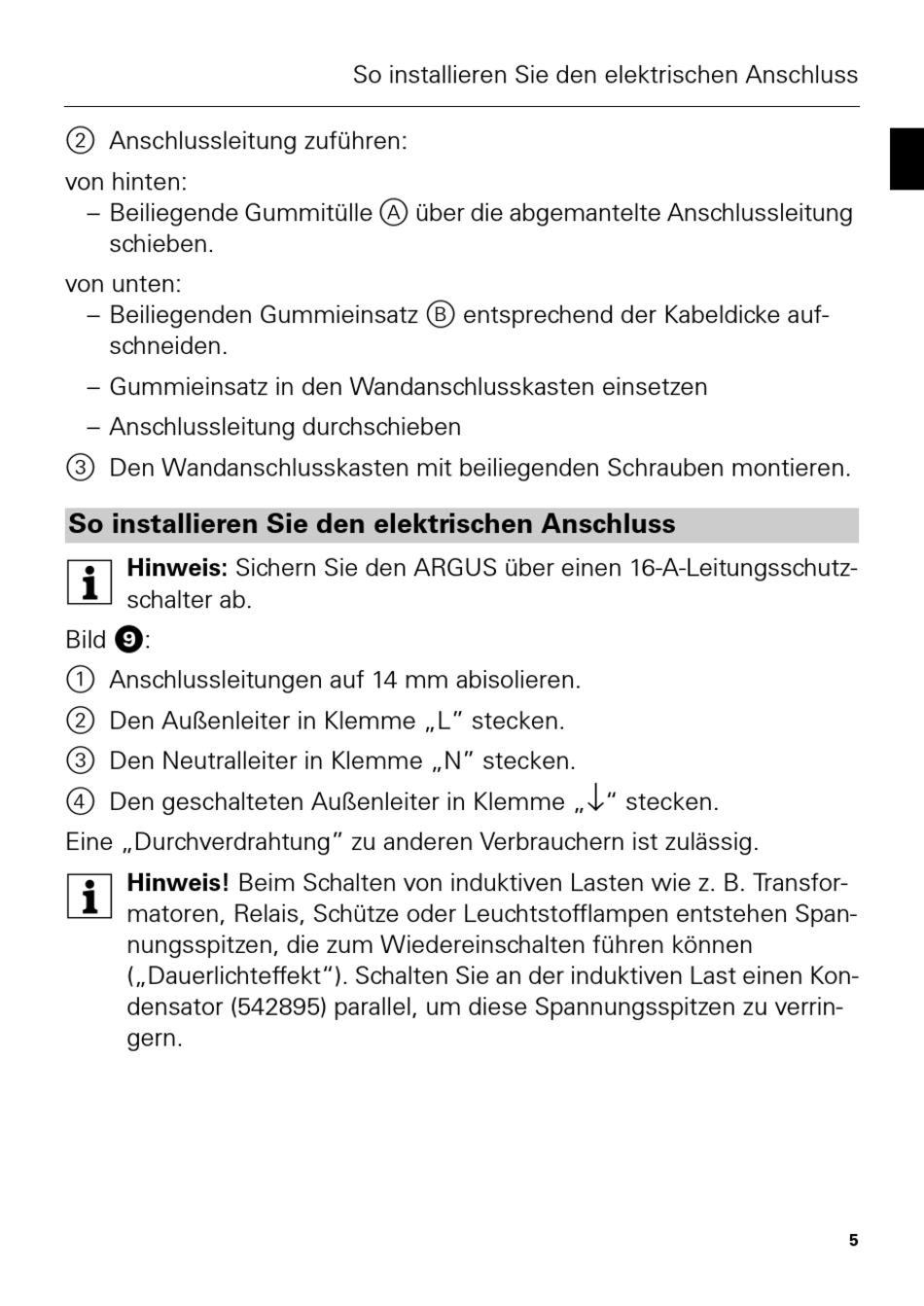

2 Anschlussleitung zuführen:
von hinten:
– Beiliegende Gummitülle A über die abgemantelte Anschlussleitung
schieben.
von unten:
– Beiliegenden Gummieinsatz B entsprechend der Kabeldicke auf-
schneiden.
– Gummieinsatz in den Wandanschlusskasten einsetzen
– Anschlussleitung durchschieben
3 Den Wandanschlusskasten mit beiliegenden Schrauben montieren.
So installieren Sie den elektrischen Anschluss
Hinweis: Sichern Sie den ARGUS über einen 16-A-Leitungsschutz-
|
schalter ab.
Bild ):
1 Anschlussleitungen auf 14 mm abisolieren.
2 Den Außenleiter in Klemme „L" stecken.
3 Den Neutralleiter in Klemme „N" stecken.
4 Den geschalteten Außenleiter in Klemme „
Eine „Durchverdrahtung" zu anderen Verbrauchern ist zulässig.
Hinweis! Beim Schalten von induktiven Lasten wie z. B. Transfor-
|
matoren, Relais, Schütze oder Leuchtstofflampen entstehen Span-
nungsspitzen, die zum Wiedereinschalten führen können
(„Dauerlichteffekt"). Schalten Sie an der induktiven Last einen Kon-
densator (542895) parallel, um diese Spannungsspitzen zu verrin-
gern.
So installieren Sie den elektrischen Anschluss
" stecken.
5
