Table of Contents
  • Table of Contents

  • 1 Tecma-Sanitäranlagen
    • Garantie
    • Reinigung
    • Vorbereitung für den Winter
    • Toilettendeckel
    • Wahl des Toilettenpapiers

  • 2 Funktion und Verwendung
    • Bedientafel All in One
      • Eine Taste
      • Zwei Tasten
    • Bedientafel Multiframe
      • Eine Taste
      • Zwei Tasten
    • Bedientafel Argent
      • Eine Taste
      • Zwei Tasten
    • Bedientafel Touch
      • Eine Taste
      • Zwei Tasten
    • Bedientafeln mit "SMART FLUSH" Technologie
      • Premium
      • Premium Touch
      • Programmierung der "SMART FLUSH" Funktionen
      • Navigations- oder Hafenmodus
    • Deaktivierung für Reinigung und LED-Programmierung
    • Prestige

  • 3 Installation und Wartung
    • Einbauort
    • Bodenbefestigung
    • Magnetventil
    • Einlasspumpe
    • Aussparungen für die Bedientafeln
      • All in One
      • Multiframe
      • Argent
      • Touch/Premium Touch
      • Premium
    • Tanksensoren
      • Druckwächter
      • Field-Effect
    • Erforderliches Werkzeug
    • Anlagen
      • Zentralisierte Anlage - Süßwasser
        • Hydraulikanlage
        • Elektroanlage 12V/24V
        • Elektroanlage 110V/230V
      • Einzel- und Mehrfachanlage - Salzwasser
        • Hydraulikanlage
        • Elektroanlage
      • Option mit Integrierte Bidet

  • 4 Fehlerbehebung
    • Die Toilette ist Laut
    • Es wird Wasser Nachgefüllt, aber die Pumpe Entleert nicht
    • Die Pumpe Entleert, aber es wird kein Wasser Nachgefüllt
    • Die Pumpe Entleert Langsam
    • Die LED auf der Bedientafel Leuchtet Immer Rot
    • Wasserrauschen
    • Leckagen
    • Unangenehme Gerüche

  • 5 Häufig Gestellte Fragen
    • Kann man Mehrere Toiletten an die Gleiche Leitung Anschliessen
    • Welche Art von Wartung ist Erforderlich
    • Welche Produkte können für die Reinigung Verwendet werden
    • Welcher Rohrtyp soll Benutzt werden
    • Welche Ersatzteile Sollten an Bord sein
    • Soll ich einen Belüfteten Siphon hinter der Toilette Schott zu Installieren

  • 6 Liste der Ersatzteile

  • 7 Technische Daten

    • 8 ABBILDUNGEN / ANLAGESCHEMEN S
    • Einzelanlage
    • Einzel- und Mehrfachanlage
    • Verkabelung der Einzelanlage
    • Zentralisierte Verkabelung für Süßwasser 12V/24V
    • Zentralisierte Verkabelung für Süßwasser 12V/24V - Bedientafel Premium
    • Zentralisierte Verkabelung für Süßwasser 12V /24V - Bedient. PREMIUM TOUCH
    • Zentralisierte Verkabelung für Süßwasser 110V/230V- ALL in ONE Bedientafel

Advertisement

Available languages

Available languages

Quick Links

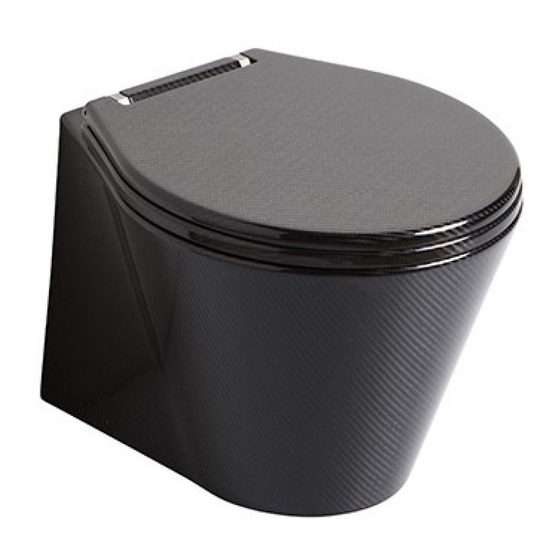

MANUALE D'USO / INSTALLAZIONE / MANUTENZIONE
OPERATION / INSTALLATION / SERVICE MANUAL
BEDIENUNGS- / INSTALLATIONS- / WARTUNGSHANDBUCH
MANUEL D'EMPLOI/INSTALLATION/MAINTENANCE
www.thetfordmarine.com
rev 1.2017
TECMA SRL – Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy
/
FLEXI and DESIGN LINE
Toilette Maceratrici
Macerator Toilets
Mazerationstoiletten
Sanitaires dilacérateurs
Italiano...................2
English .................36
Deutsch................70
Français...............104

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TECMA FLEXI LINE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Thetford TECMA FLEXI LINE

Summary of Contents for Thetford TECMA FLEXI LINE

  • Page 1 FLEXI and DESIGN LINE Toilette Maceratrici Macerator Toilets Mazerationstoiletten Sanitaires dilacérateurs MANUALE D’USO / INSTALLAZIONE / MANUTENZIONE Italiano……….….…..2 OPERATION / INSTALLATION / SERVICE MANUAL English ....36 BEDIENUNGS- / INSTALLATIONS- / WARTUNGSHANDBUCH Deutsch………..70 MANUEL D’EMPLOI/INSTALLATION/MAINTENANCE Français…………...104 TECMA SRL – Via Flaminia / Loc Castel delle Formiche/ 05030 Otricoli (TR) / Italy www.thetfordmarine.com rev 1.2017...
