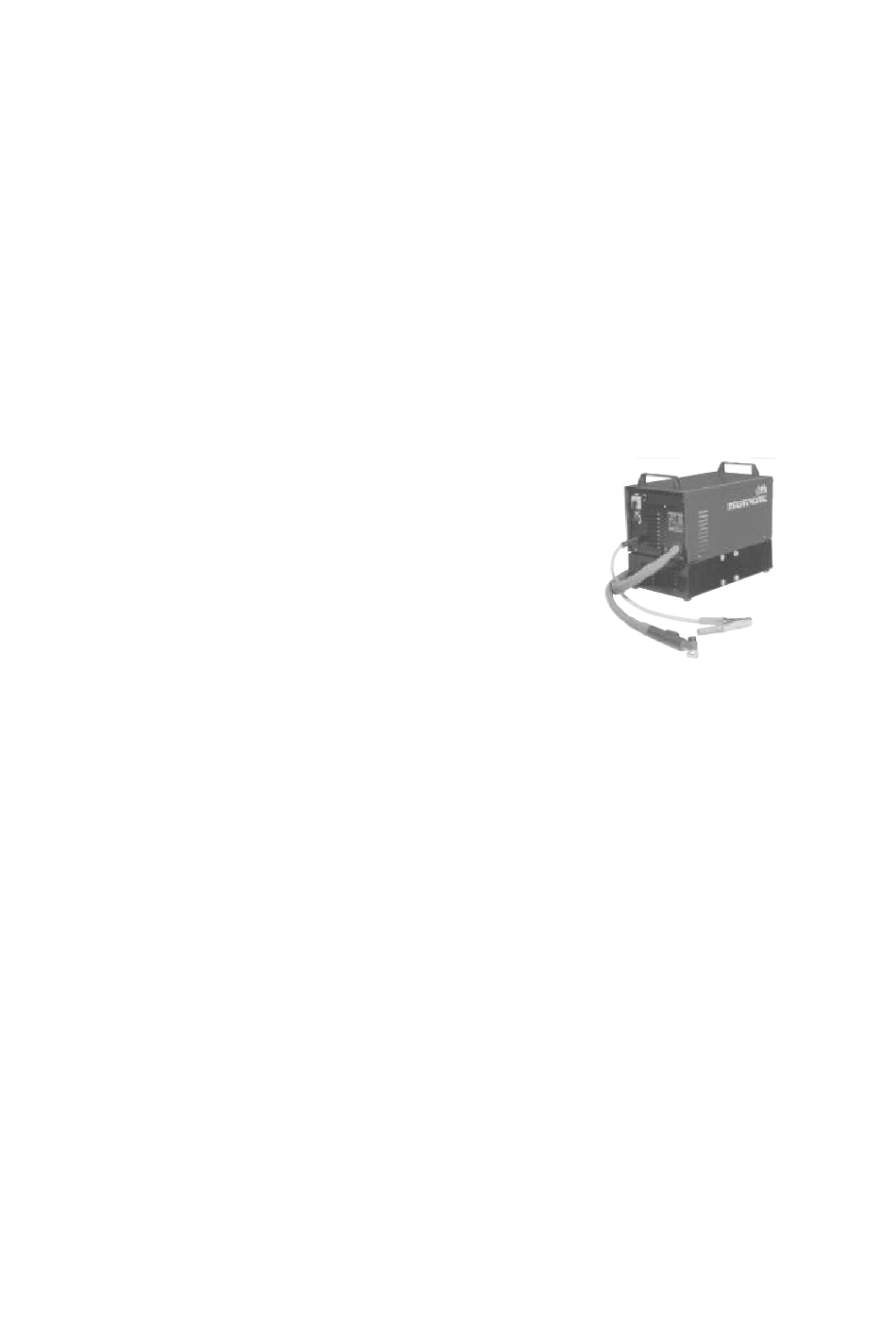

MIGACUT 5i/5iC
Brugsanvisning
Instruction manual Manuelles multiplasma Schneidsystem
Betriebsanleitung
EC DECLARATION OF CONFORMITY
MIGATRONIC A/S
Aggersundvej 33
9690 Fjerritslev
Denmark
hereby declare that our machine as stated
below
Type: MIGACUT 5i/5iC
as of:
1998
conforms to directives 73/23/EEC and
89/336/EEC.
European Standards:
EN60974-1
EN50199
Issued in Fjerritslev 1998.
Peter Roed
Managing director
Manuelt multiplasma skæresystem
Manual multiplasma cutting system
50110900
Valid from 0024

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MIGACUT 5i and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Migatronic MIGACUT 5i

  • Page 1 50110900 EC DECLARATION OF CONFORMITY MIGATRONIC A/S Aggersundvej 33 9690 Fjerritslev Denmark hereby declare that our machine as stated below Type: MIGACUT 5i/5iC as of: 1998 conforms to directives 73/23/EEC and 89/336/EEC. European Standards: EN60974-1 EN50199 Issued in Fjerritslev 1998.
  • Page 2: Table Of Contents

    INDHOLDSFORTEGNELSE Dansk Advarsel Elektromagnetisk Støjudståling ....................3 Installation Tekniske data ........................4 Ibrugtagning ............................4 Vedligeholdelse ............................5 Udskiftning af sliddele / Kontrolpunkter ved funktionsforstyrrelse ............6 Reservedelsliste ........................... 7-8 Eldiagram .............................. 21 CONTENTS English Warning / Electromagnetic emissions ....................9 Installation / Technical data ........................
  • Page 3 DANSK ADVARSEL Lysbuesvejsning og -skæring kan ved forkert brug være farlig for såvel bruger som omgivelser. Derfor må udstyret kun anvendes under iagttagelse af relevante sikkerhedsforskrifter. Især skal man være opmærk- som på følgende: Elektrisk stød. Svejseudstyret skal installeres forskriftsmæssigt (Stærkstrømsreglementet og Fællesregulativet). Undgå...
  • Page 4 INSTALLATION IBRUGTAGNING MIGACUT 5i er klar til ibrugtagning efter tilslutning af Kontroller at maskinen er korrekt indstillet med hen- elektrisk kraft og trykluft eller som alternativ, teknisk syn til el-tilslutning og gas-tilslutning som beskrevet i gas til plasmaskæring. afsnittet (Installation).
  • Page 5 Gasplasmaskæring VEDLIGEHOLDELSE Vælg en elektrodetype, som er beregnet til gas, nitro- gen (N2) eller argonhydrogenmix (Ar/h2) som plas- Dagligt: magenererende gas. Undersøg og udskift efter behov dyse, elektrode og elektrodeisolator. Kendetegn: Tøm og rengør eventuelt det vandudskillende filter Elektroden har kobberbelægning. bag på...
  • Page 6 UDSKIFTNING AF SLIDDELE KONTROLPUNKTER VED FUNKTIONSFORSTYRRELSER Afbryd for strømmen på maskinen. Hvis pumpe, ventilator og i givet fald kompressor ar- Afmonter beskyttelseskappe med afstandsstyr. bejder, men "READY"-lampen ikke lyser, er den ter- miske sikringsafbryder aktiveret. Løsn dysen med nøgle. Alle sliddele kan nu ud- Lad maskinen afkøle, indtil lampen igen lyser.
  • Page 7 BRÆNDERDELE FOR DURACUT 80650902 Brænderkrop DURACUT 80610901 Elektrode, luft 80610902 Elektrode, gas 80610900 Elektrode for fugning 80610903 Elektrode for fugning +20 mm 80640902 Isolator, elektrode 80630900 Skæredyse 0,9 mm 80630901 Skæredyse 1,1 mm 80630905 Kontaktdyse 1,0 mm 80630903 Fugedyse 2,2 mm 80640901 Beskyttelseskappe 80640903...
  • Page 8 RESERVEDELSLISTE Maskindele for MIGACUT 5i / MIGACUT 5iC Art.nr. Varebetegnelse MIGACUT 5i strømkilde MIGACUT 5iC strømkilde med indbygget kompressor 82039017 Primærprint 82039016 Styreprint 82039018 Reguleringsprint 82039019 Sekundærprint 82039020 Diodebro Kondensator 0,1µF 1000V Potentiometer, CURRENT Omkobler, GASTEST 82039021 Strømafbryder, POWER Indikatorlampe, grøn, READY...
  • Page 9 ENGLISH WARNING Arc welding and cutting can be dangerous to the user, people working nearby, and the surroundings if the equipment is handled or used incorrectly. Therefore, the equipment must only be used under the strict observance of all relevant safety instructions. In particular, your attention is drawn to the following: Electricity The welding equipment must be installed according to safety regulations and by a properly trained and qualified person.
  • Page 10: Installation / Technical Data

    INSTALLATION OPERATION MIGACUT 5i is ready for use after connection to Check that the machine has been properly electric power and compressed air or some technical connected to the power supply and gas, see the, gases for plasma cutting. Installation.
  • Page 11: Maintenance

    Gas plasma cutting MAINTENANCE Use the electrode intended for technical gas; nitrogen ) or argon/hydrogen mix (Ar/H ) as the plasma- Daily maintenance: generating gas. Check, and if necessary replace, nozzle, electrode and electrode insulator. Characteristics: Empty and clean, if necessary, the water separator The electrode is coated with copper.
  • Page 12: Replacements Of Consumable Parts / Trouble Shooting

    REPLACEMENT OF TROUBLE SHOOTING CONSUMABLE PARTS If the pump, fan (and compressor) are working but the green READY lamp is not lit, the thermal overload Switch off the mains supply to the machine protection is active . Let the machine cool down while switched on Remove the protection cap with distance until the lamp lights.
  • Page 13 EXPLOSION DRAWING OF THE DURACUT TORCH 80650902 Torch body DURACUT 80610901 Electrode, air 80610902 Electrode, gas 80610900 Electrode for gouging 80610903 Electrode for gouging +20 mm 80640902 Insulating electrode 80630900 Cutting jet 0.9 mm 80630901 Cutting nozzle 1.1 mm 80630905 Nozzle 1.0 mm 80630903 Gouge nozzle 2.2 mm...
  • Page 14: Spare Parts List

    SPARE PARTS LIST Machine parts in MIGACUT 5i / MIGACUT 5iC Art.no. Description of goods MIGACUT 5i power source MIGACUT 5iC power source with built-in compressor 82039017 Primary PCB 82039016 Control PCB 82039018 Ignition PCB 82039019 Secondary PCB 82039020 Input rectifier bridge Capacitor 0.1 ? F...
  • Page 15: Deutsch

    DEUTSCH WARNUNG Durch verkehrte Anwendung können Lichtbogenschweißen und -schneiden gefährlich für sowohl Be- nutzer als auch Umgebungen sein. Deshalb darfen die Geräte nur unter Beobachtung aller relevanten Sicherheitsvorschriften benutzt werden. Bitte insbesondere folgendes beobachten: Elektrizität Das Schweißgerät vorschriftsmäßig installieren. Jeglichen Kontakt mit stromführenden Teilen im Schweißkreis oder in Elektroden mit bloßen Händen vermeiden.
  • Page 16: Inbetriebnahme / Technische Daten

    Gasschlauch und Brennerkörper abhängig. Werkstück, mit oder ohne Hilfsmittel wie Distanz- stück, Schneidführungswagen oder Zirkelstange. Dies ist nur für Stromquelle MIGACUT 5i berechnet und ist mit einer roten Schutzhülle gezeigt. Mit Nach Schneidstart strömt Luft/Gas eine kleine Weile diesem Schlauchpaket wird Flussmenge 15L/Min mit vor der Plasmalichtbogen (Pilotlichtbogen) zündet.
  • Page 17: Wartung

    Gasplasmaschneiden WARTUNG Bei einsatz von Stickstoff (N ) oder Argonwasserstoff (Ar/H ) als plasmaerzeugendes Gas. Täglich Kennzeichen der Elektrode: Verkupfert Düse, Elektrode und Elektrodenisolator überprüfen und wenn erforderlich austauschen. Immer Düse bemerkt ”SPT 0.9” benutzen. (Aus- nahme: die Sonderdüse für Kontaktschneiden). Den Entwässerungsfilter an der Rückwand des Gerätes leeren - Nippel im Boden des Glasdeckels BITTE BEMERKEN!
  • Page 18 WECHSEL VON BRENNER- FEHLERSUCHE VERSCHLEISSTEILEN Pumpe, Ventilator und Kompressor arbeiten aber die grüne Lampe (READY) leuchtet nicht:. ACHTUNG! Das Gerät ist thermisch überlastet. Abkühlen Beim Eingriff in Maschine oder Brenner: Die lassen bis lampe wieder zündet. Gerät ist wieder Maschine soll immer abgeschaltet sein. einsatzbereit.
  • Page 19 ERSATZTEILLISTE Brennerteile DURACUT 80650902 Brennerkörper DURACUT 80610901 Elektrode, Luft 80610902 Elektrode, Gas 80610900 Elektrode für Fugenhobeln 80610903 Elektrode für Fugenhobeln +20 mm 80640902 Elektrodenisolator 80630900 Düse 0,9 mm 80630901 Düse 1,1 mm 80630905 Düse 1,0 mm für Kontaktschneiden 80630903 Düse 2,2 mm für Plasmafugenhobeln 80640901 Schutzkappe, PTFE 80640903...
  • Page 20: Ersatzteilliste

    ERSATZTEILLISTE Maschinenteile MIGACUT 5i / MIGACUT 5iC Art.nr. Bezeichnung MIGACUT 5i Stromquelle MIGACUT 5iC Stromquelle mit eingebautem Kompressor 82039017 Primärsteckkarte 82039016 Kontrollsteckkarte 82039018 Steuersteckkarte 82039019 Sekundärsteckkarte 82039020 Gleichrichterbrücke Kondensator 0,1µF 1000V Potentiometer, CURRENT Umschalter, GASTEST 82039021 Schalter, POWER Lampe, grün, READY...
