ISTRUZIONI DI
Imbracatura anticaduta Flo-tech PT
ASSEMBLAGGIO
Istruzioni di montaggio

ISTRUZIONI DI ASSEMBLAGGIO

FASE 1 - Rimuovere l'imbracatura
anticaduta e i componenti dalla
confezione. Allineare con la
parte posteriore
della seduta
FASE 2 - Se il prodotto consegnato è in
della sedia a
condizioni insoddisfacenti, contattare il
rotelle
fornitore.

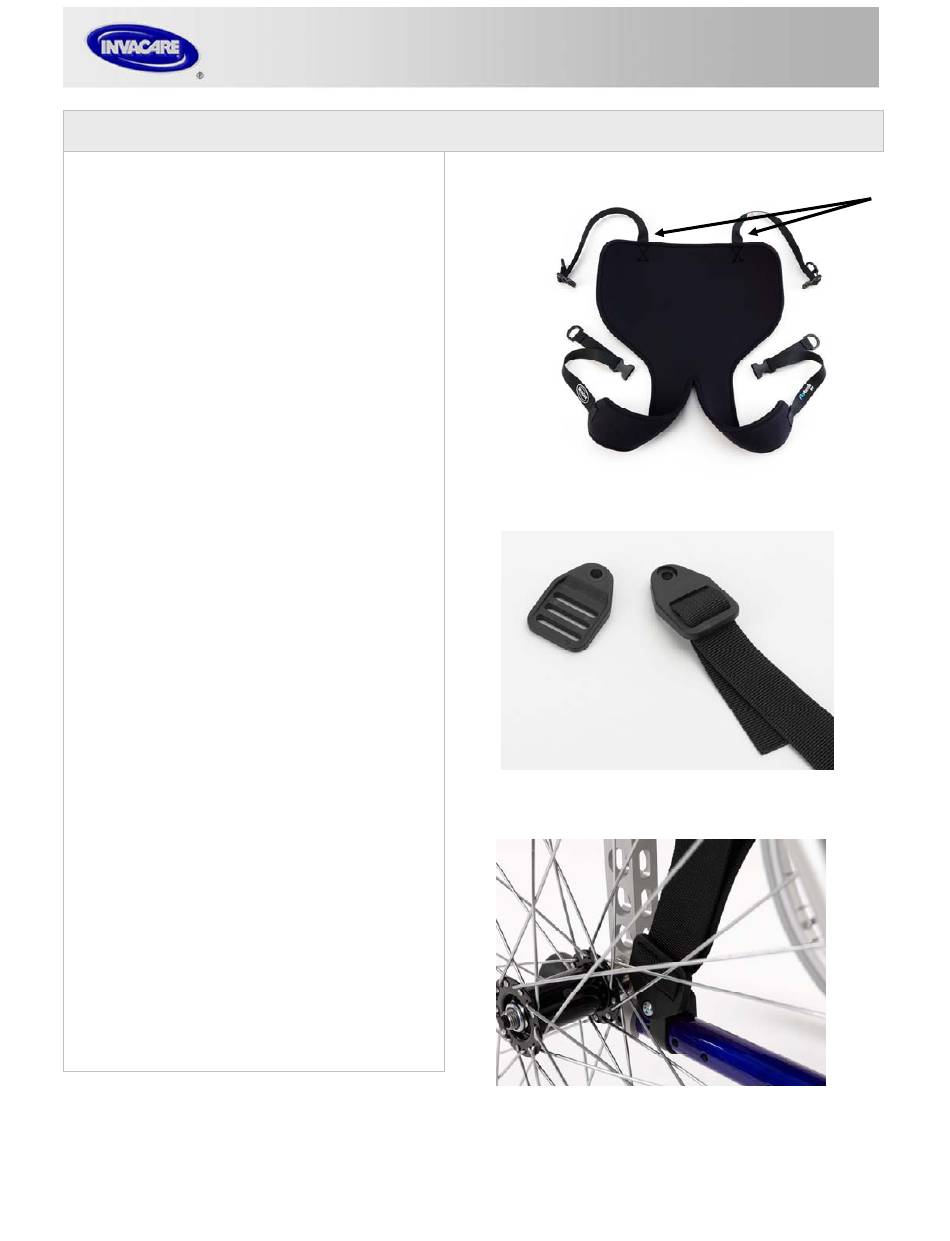

FASE 3 - Se l'imbracatura viene
installata correttamente, l'utente dovrà
sedere sulla parte larga della cintura
(ved. fig. 1). Per montarla, collocare
l'imbracatura anticaduta sulla seduta
della sedia a rotelle. La parte posteriore
dell'imbracatura deve trovarsi sul retro
Figura 1
della seduta (ved. fig. 1). Fissare le
piastre di montaggio posteriori con tre
fessure (ved. fig. 2) nella posizione
desiderata sul telaio della sedia a rotelle
mediante i morsetti di fissaggio
universali, adatti a telai a sezione
circolare da 19 mm, 22 mm e 25 mm
(ved. fig. 3).
FASE 4 - Posizionare l'utente
sull'imbracatura facendo passare le
cinghie imbottite anteriori attorno alle
Figura 2
gambe (ved. fig. 4). Fissare le piastre di
montaggio anteriori con tre fessure sulle
cinghie anteriori dell'imbracatura nella
posizione desiderata sul telaio della
sedia a rotelle mediante i morsetti di
fissaggio universali, adatti a telai a
sezione circolare da 19 mm, 22 mm e 25
mm (ved. fig. 3).
Si consiglia di serrare tutte le viti a
8,5 Nm.
Figura 3
