Allgemeine Beschreibung

Die kapazitiven Füllstandssonde der Serie
Die analoge Füllstandsmessung führt automatisch eine Kompensation der DK-Änderung (DK = Dielektrizi-
tätskonstante) des zu messenden Produktes durch. Das ist besonders vorteilhaft bei Füllstandsmessungen
mit wechselnden Medien. Für die DK-Kompensation wird eine „Referenz"-Messung durchgeführt, dazu
befindet sich in der Sondenspitze ein Referenzbereich.
Die Einstellung der Messung ist sehr einfach und wird komplett im Leerzustand durchgeführt. Schwapp-
bewegungen können durch eine einstellbare Zeitverzögerung (Dämpfungsglied) ausgeblendet werden.
Ein der Referenzstrecke zugeordneter Transistorausgang kann als Leerlaufschutz verwendet werden.

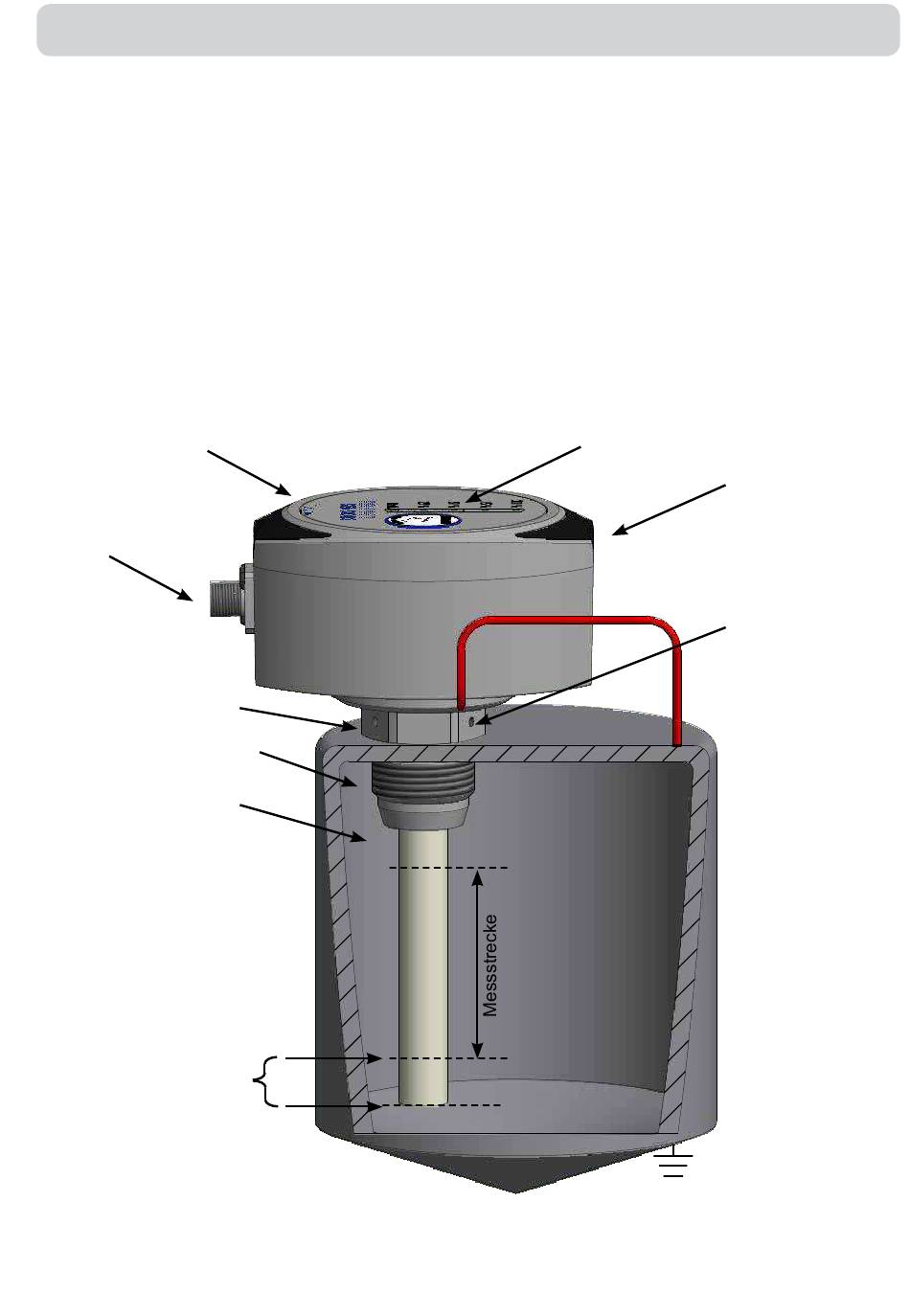

Folientastatur für

EasyTeach-Einstellungen

Steckerflansch
M 12 x 1
Drehbare Einheit zum
Ausrichten des Kopfes
Prozessanschluss G1"
Sondenstab
Referenzbereich
TRUE LeVeL ist zur analogen Füllstandsmessung konzipiert.
Füllstandsanzeige
Anschlusskopf
3 x Maden-
schrauben M4
BE (Funktionserde)
BE-Anschluss über
Kabelverbindung
Erdung des Behälters
oder Gegenelektrode
am Behälter
