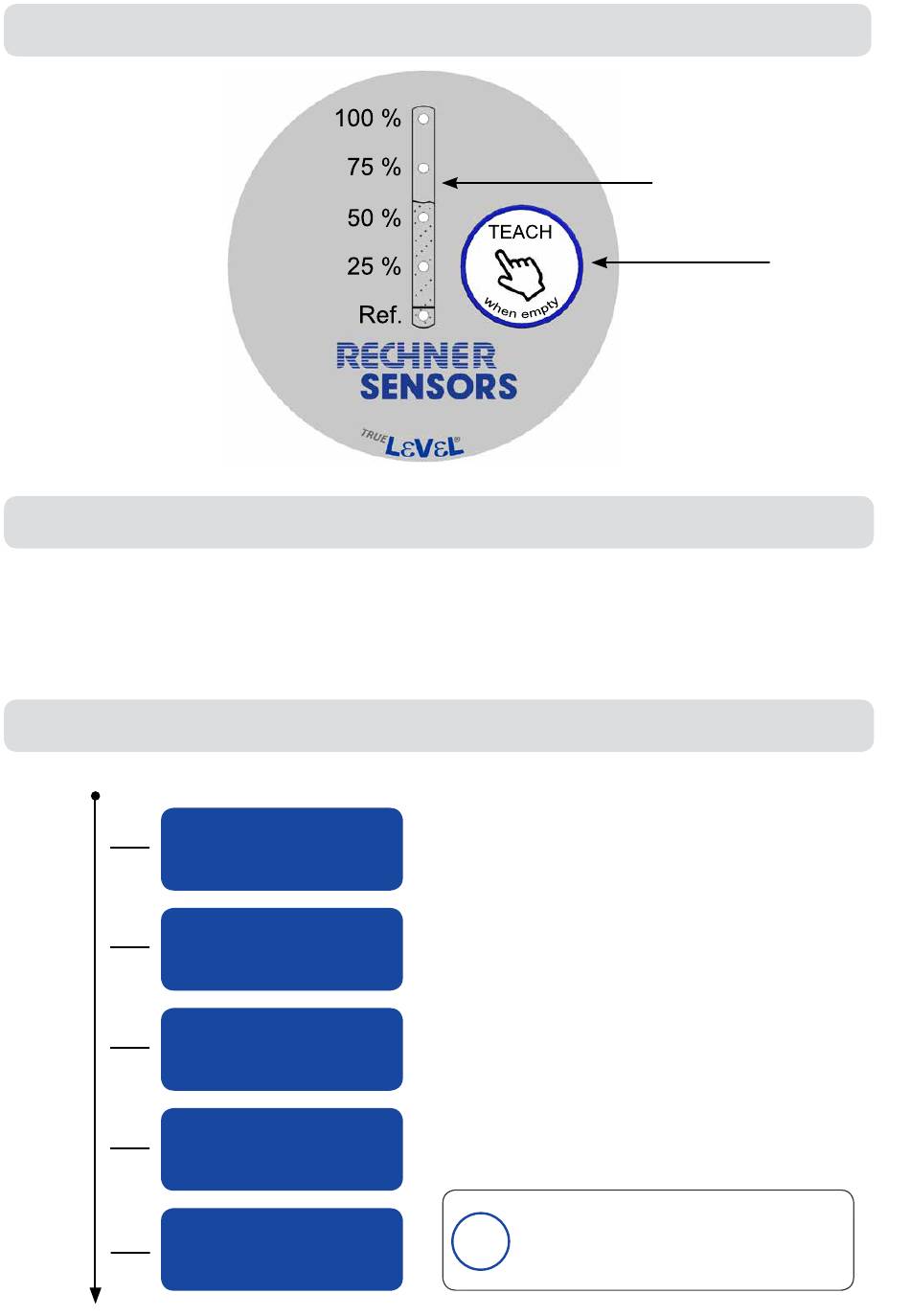

Bedien- und Anzeigeelemente auf der EasyTeach-Folie

Werkseinstellung

Die Sonde wird mit folgenden Einstellungen geliefert:
• Analogausgang 4...20 mA oder 0...10 V
• Schaltausgang als Schließer
• Dämpfung des Analogausgangs auf Stufe 2 (25 % LED)

EasyTeach-Philosophie

t = 0
5s
10s
15s
20s
>25s
10
Menüpunkte
Leereinstellung
Invertierung
Schaltausgang
Invertierung
Analogausgang
Reset
Testfunktion
Füllstandsanzeige mit 5 LEDs
Einstellung über EasyTeach-Taste (ETF):
Durch das Gedrückthalten der EasyTeach-Taste
wird das EasyTeach-Menü gestartet. Der gewünsch-
te Menüpunkt wird durch das Loslassen der Easy-
Teach-Taste innerhalb der definierten Zeit ausge-
wählt.
Einstellung über das Kabel (ETW):
Durch das Aktivieren
(Teach-Litze / Teach-Pin und Betriebsspannung
UB+) wird das EasyTeach-Menü gestartet. Der ge-
wünschte Menüpunkt wird durch das Trennen dieser
Verbindung innerhalb der definierten Zeit ausge-
wählt.
Nach dem Beenden der Einstellung legen
i
Sie die Easyteach-Litze auf GND (-). So
vermeiden Sie versehentliche Einstellun-
gen am Gerät.
EasyTeach-Taste
der Teach-Verbindung
