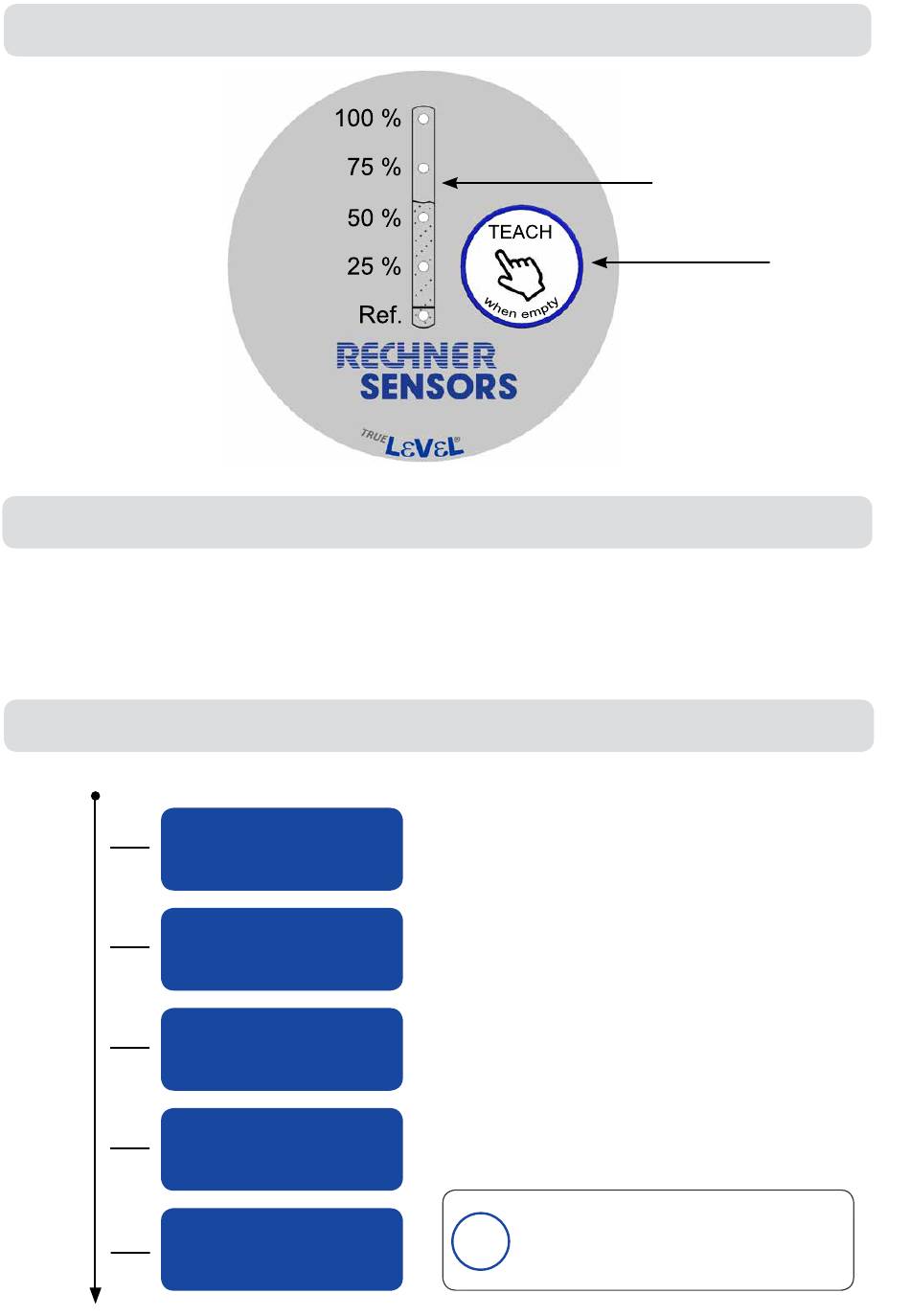

Elementi operativi e di visualizzazione sul film EasyTeach
Impostazioni di fabbrica
La sonda viene fornita con le seguenti impostazioni:
• Uscita analogica 4 ... 20 mA o 0 ... 10 V
• Commutazione dell'uscita come contatto NO
• Attenuazione dell'uscita analogica al livello 2 (25% LED)
EasyTeach- Filosofia
t = 0
Regolazione a
5s
vuoto
Uscita di
10s
commutazione
Inversione
Inversione
15s
dell'uscita analogica
20s
Reset
>25s
Funzione test
58
Voci di menù
Indicatore di livello con 5 LED
Impostazione tramite tasto EasyTeach (ETF):
Tenendo premuto il tasto EasyTeach, si avvia il
menu EasyTeach. La voce di menu desiderata viene
selezionata rilasciando il pulsante EasyTeach en-
tro il tempo definito.
Regolazione via cavo (ETW):
L'attivazione della connessione di apprendimento
(cavo di apprendimento / tasto di apprendimento e
tensione di esercizio UB +) avvia il menu EasyTeach.
La voce di menu desiderata viene selezionata scol-
legando questa connessione entro il tempo definito.
Dopo aver completato l'impostazione,
i
impostare il cavo Easyteach su GND (-).
Per evitare regolazioni accidentali sulla
trasmissione ad ingranaggi.
EasyTeach-Pulsante
