TOGO
| Schiebehilfe

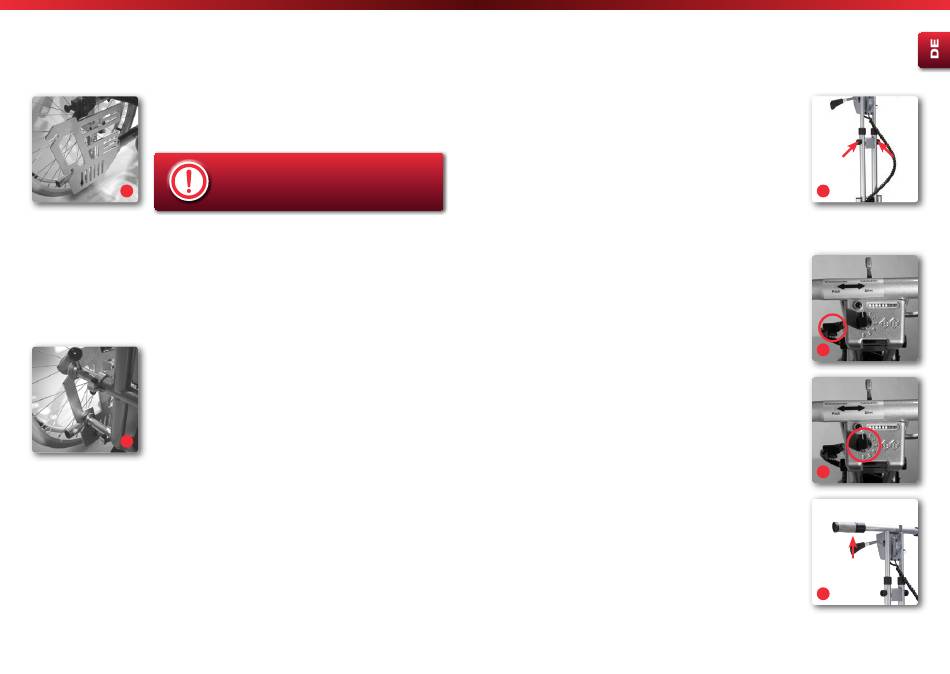

4. Installation

4.1. Montage der
Adaptionsplatte - optional
02
Die Halterungen werden seitlich am Rahmen des Standardrollstuhls
befestigt (Abb. 2).
Je nach Rollstuhltyp kann die Befestigungsart variieren, so dass die hier
dargestellte Halterung von Ihrer etwas abweichen kann.
Zur Befestigung der Halterung werden die vorhandenen Bohrungen
am Rollstuhlrahmen verwendet. Sind diese nicht vorhanden oder
ausreichend, werden Klemmadapter verwendet.

4.2. Einstellung der Breite

Da die Schiebehilfe nicht fest mit dem Standardrollstuhl verbunden ist
kann diese von mehreren Rollstuhlnutzern verwendet werden. Hierfür
muss ggf. die Breite der Aufnahme angepasst werden (Abb. 3).
• Zur Anpassung der Breite lösen Sie die Klemmverschraubung der
03
Adapter an der Antriebseinheit.
• Positionieren Sie die Schiebehilfe direkt hinter den Rollstuhl mit
montierten Halterungen.
• Ziehen/Schieben Sie die Adapter gleichmäßig rechts und links
heraus/hinein, so dass die oberen und unteren Adapter in die
Halterung passen.
• Nun ziehen Sie die Klemmverschraubung wieder fest an.
10
Die Montage der Halterung darf nur von einem
qualifizierten Sanitätsfachhandel durchgeführt
werden.
4.3. Schiebegriffhöhe
Die Höhe des Schiebegriffs kann den bedürfnissen der Begleitperson
angepasst werden.
• Lösen Sie die Kunststoffmutter und ziehen Sie die Schraube
komplett heraus (Abb. 4).
• Nun können Sie den Schiebegriff in der Höhe anpassen.
• Schieben Sie die Schraube in die nächstliegende Bohrung und
ziehen Sie die Kunststoffmutter wieder fest an.

5. Benutzung der Schiebehilfe

5.1. Funktionsbeschreibung

der Steuerung
Nachdem Sie die Schiebehilfe an Ihre persönlichen Bedürfnisse
angepasst haben, machen Sie sich mit den Funktionen der Steuerung
vertraut. Alle Steuerungselemente können von hinter der Schiebehilfe
stehenden Begleitperson aus bedient werden.
Schlüsselschalter
Durch Betätigung des Schlüssels schalten Sie die Schiebehilfe ein/aus
(Abb. 5). Zuätzlich bietet die abschließbare Bedieneinheit zuverlässigen
Schutz vor Missbrauch.
Fahrstufen
Die Geschwindigkeit kann in 6 Stufen am Drehschalter vorgewählt
werden (Abb. 6). Aus Sicherheitsgründen gibt es nur eine Stufe für die
Rückwärtsrichtung mit ca. 1,5 km/h.
Fahrhebel
Durch auslösen des Fahrhebels wird der elektrische Antrieb der
Schiebehilfe aktiviert (Abb. 7).
Bischoff & Bischoff GmbH | 01.06.2019
TOGO
Schiebehilfe |
04
05
06
07
11
