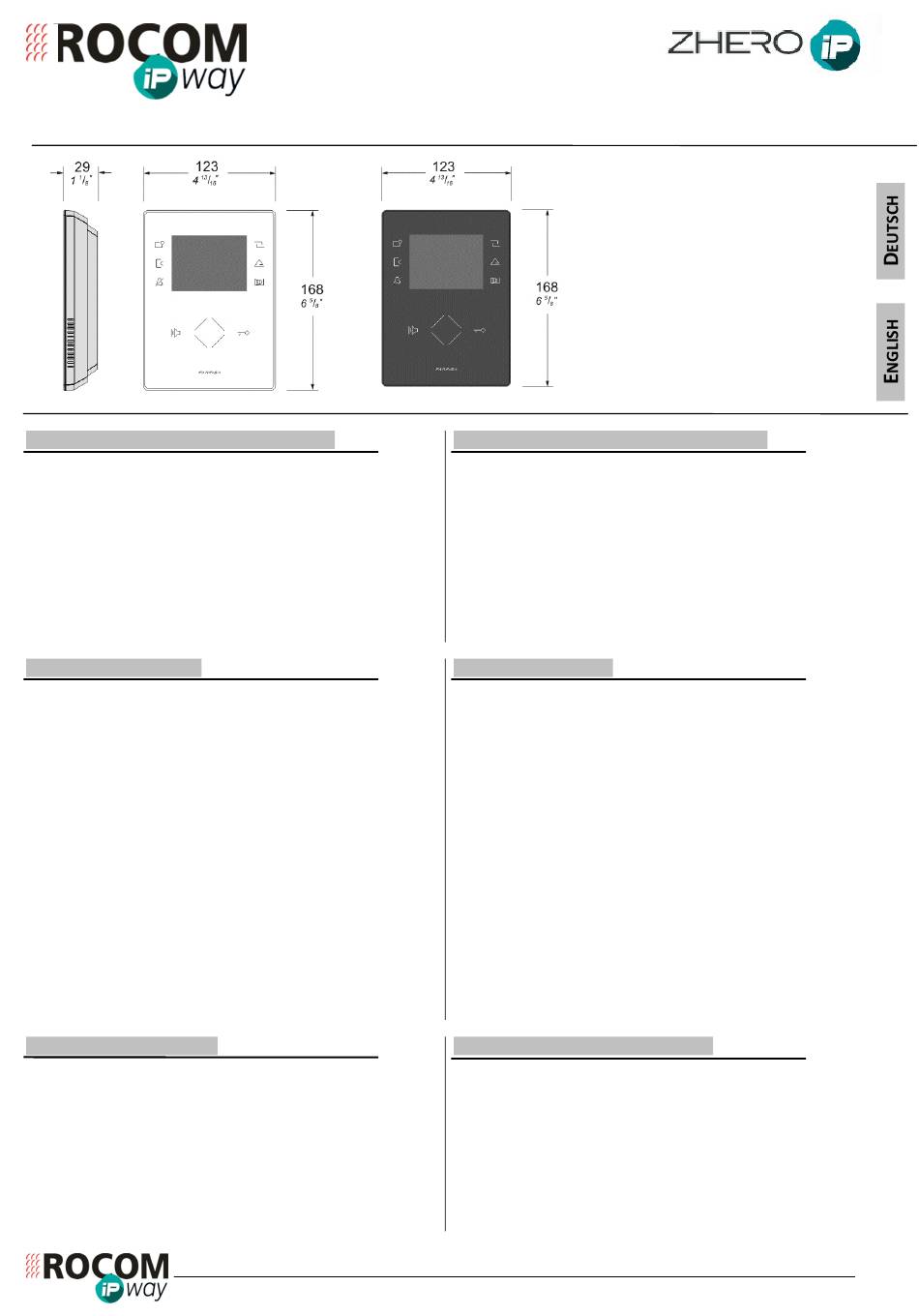

Rocom ZHeroIP Series Quick Starting Manual

1.1 EINFÜHRUNG UND ANWENDUNGEN
Diese Bedienungsanleitung
Vorgänge für die Konfiguration des Videohaustelefons ZHeroIP.
Diese Produkt wurde speziell
Videosprechanlagen auf TCP/IP Netzwerke realisiert. Die
Sprachkommunikation erfolgt dabei unter dem Einsatz des SIP
Standard für VoIP Systeme. Diese Merkmale ermöglichen die
Erstellung von Zutrittskontrollsystemen mit neuen Funktionen
und die Verbindung von Geräten die auch in unterschiedlichen
und entfernten Gebäuden installiert sind. Damit werden
Lösungen die mit traditionellen Systemen nicht realisierbar sind,
und alles mit einer sehr einfachen Bedieneroberfläche, möglich.
1.2 HAUPTMERKMALE
ZHeroIP ist ein Videohaustelefon mit einem 8,9 cm Bildschirm.
Dieser ermöglich die Anzeige der Videobilder, der Ikonen,
Informationen und Steuerung
Konfiguration und Verwaltung der IP Videosprechanlage. Um
das System zu programmieren werden die 8 Soft Touch Tasten
(davon 6 mit Mehrfachfunktionen) und der zentrale WHEEL
Sensor benutzt.
- LCD-TFT 8,9 cm Bildschirm;
- Soft Touch Tasten mit weißer Hintergrundbeleuchtung;
- Bildspeicher für angenommene/verlorene Anrufe;
- Kompatibel mit den meisten SIP TK-Anlagen;
- Konfigurierung über Web;
- Verfügbar in den Farben weiß und schwarz;
- RJ-45 Stecker für den Anschluss an TCP/IP Netzwerke;
- Anschlussklemmen für Etagenruftaster und externes
Ruforgan;
- Stromversorgung über PoE (IEEE802.3af) oder externes
Netzteil 12Vac/dc;
- Entwickelt für den optimalen Einsatz mit AgoràIP Video-
türstationen mit P2P oder SIP Betriebsart.
1.3 TECHNISCHE DATEN
Bildschirmgröße
Stromversorgung
Max. Stromverbrauch
Netzwerkschnittstelle
VoIP Protokoll
Audio Codec
Video Codec
Betriebstemperatur
Max. Stromausgang GP
Kurzbedienungsanleitung
Quick starting guide
beschreibt die wichtigsten
für die Installation von
für die Programmierung,
LCD 8,9 cm (3,5")
12Vdc/ac oder PoE
(IEEE802.3af A / B mode)
300mA (mit 12Vdc)
Ethernet 10/100 Mbps
SIP
G.711a
MJPEG, H.263, H.264
0°C ~ +40°C
20mA
29-6900-0360
1.1 INTRODUCTION AND APPLICATIONS
This guide describes the main configuration steps about
ZHeroIP monitor. It has been specifically developed according
to the new way to make video door phone systems, basing on
TCP/IP networks and VoIP SIP standard. These features allow
to build up a door entry system capable to deliver new functions
and connect devices even if installed in different and remote
sites, it opens wider possibilities which were not possible with
traditional systems, still using a user friendly device.
1.2 MAIN FEATURES
ZHeroIP is a colour video intercom with 3.5" LCD screen that
enables displaying, together with the image, icons, information,
commands for programming, setup and operation of the IP door
phone system. To program and enable video intercom functions
use the 8 soft touch keys (of which 6 are multi function) and the
WHEEL sensor.
- 3.5" TFT-LCD screen;
- Soft touch buttons with white backlight;
- Unlimited picture memory for missed / received calls;
- Compatible with most SIP PABX's;
- Easy to configure via web;
- Available in black or white colour;
- RJ-45 plug for connection to TCP/IP Ethernet networks;
- Connectors for doorbell button and additional ringers;
- It supports PoE (IEEE802.3af) power supply or external
adaptor 12Vac/dc;
- It has been specifically developed to match AgoràIP door
stations, then it can be installed even in P2P mode or in SIP
mode.
1.3 TECHNICAL SPECIFICATIONS
Display size
Power supply
Maximum current consumption
Network Interface
VoIP protocol
Audio Codec
Video Codec
Operating Temperature
GP maximum current output
ZH1000IPW
ZH1000IPB
3.5" LCD
12Vdc/ac or PoE
(IEEE802.3af A / B mode)
300mA (at 12Vdc)
Ethernet 10/100 Mbps
SIP
G.711a
MJPEG, H.263, H.264
0°C ~ +40°C
20mA
29-6900-0360
