Art.Nr. 14031 10
Competition parallel bars "Melbourne"
Wettkampf-Männerbarren "Melbourne"
Official Partner
User and assembly instructions
parallel bars „Melbourne"
Aufbau- und Gebrauchsanleitung
Männerbarren „Melbourne"
SPIETH Gymnastics GmbH
In den Weiden 13 • 73776 Altbach
Tel.: +49 (0) 7153 / 503 28 - 00 • Fax: +49 (0) 7153 / 503 28 - 1 1
info@spieth-gymnastics.com • www.spieth-gymnastics.com
EN
DE
Art.Nr. 2827807

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Melbourne and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SPIETH Melbourne

Summary of Contents for SPIETH Melbourne

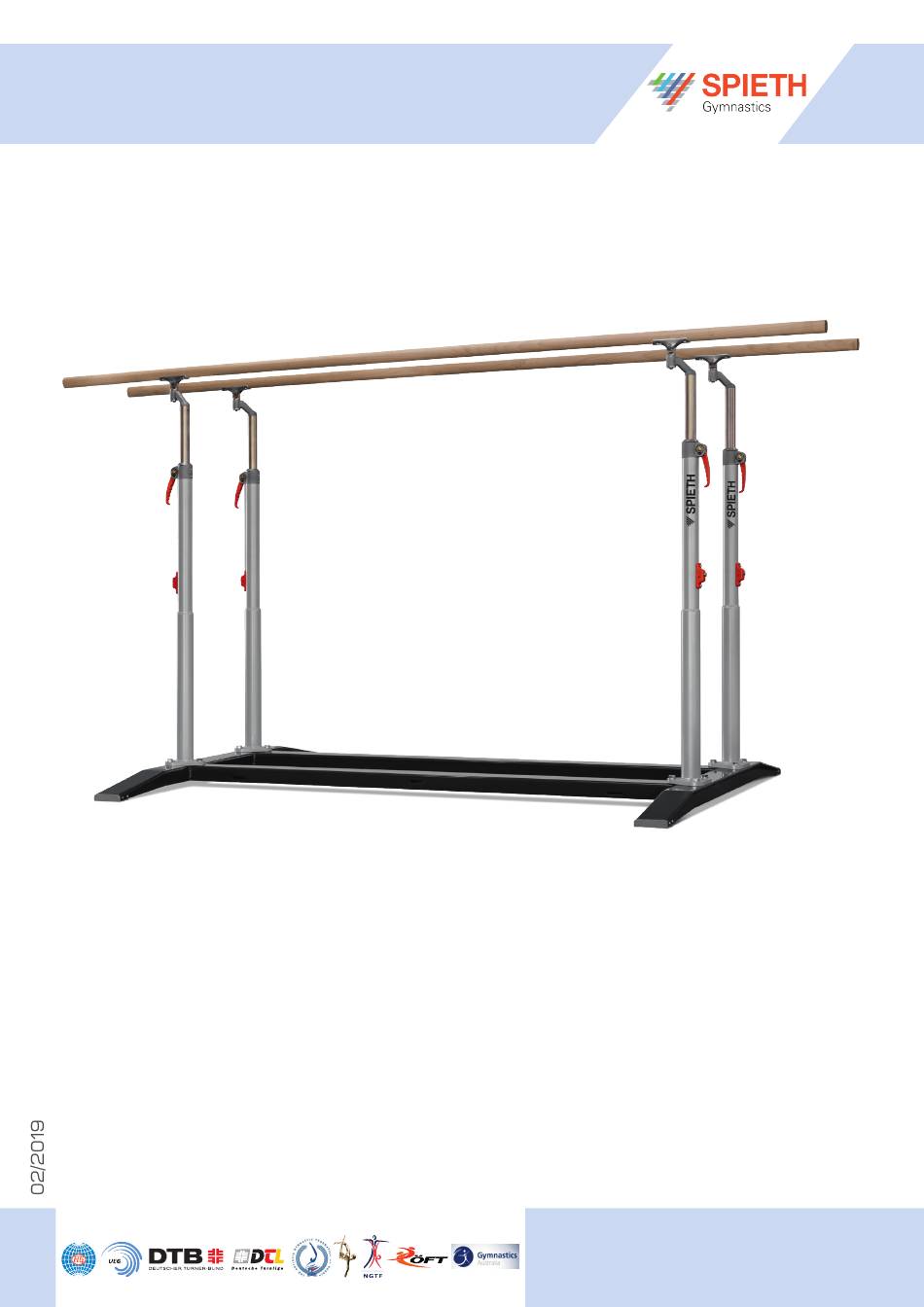

  • Page 1 Art.Nr. 14031 10 Competition parallel bars “Melbourne” Wettkampf-Männerbarren “Melbourne” Art.Nr. 2827807 User and assembly instructions parallel bars „Melbourne“ Aufbau- und Gebrauchsanleitung Männerbarren „Melbourne“ Official Partner SPIETH Gymnastics GmbH In den Weiden 13 • 73776 Altbach Tel.: +49 (0) 7153 / 503 28 - 00 • Fax: +49 (0) 7153 / 503 28 - 1 1...

  • Page 2: Table Of Contents

    Reach the Maximum Table of Content Inhaltsverzeichnis Description ____________________________________________ S. 2-3 Beschreibung __________________________________________ S. 2-3 • Measurements • Abmaße • Packing data • Verpackungsinfo • Scope of delivery • Lieferumfang Assembly manual _____________________________________ S. 4-6 Montageanleitung _____________________________________ S. 4-6 Operating instructions _________________________________ S. 7 Bedienhinweise ___________________________________________ S.

  • Page 3: Description

    Reach the Maximum Description Beschreibung The Parallel bars „Melbourne“ is FIG certified and built on ORIGINAL Der Männerbarren „Melbourne“ ist FIG-zertifiziert und nach dem REUTHER pretension principle. ORIGINAL REUTHER Vorspannungsprinzip gebaut. Consisting of: Bestehend aus: • Innovative Dynamoflex® Fiberglass rails combine optimal vertical •...

  • Page 4: Scope Of Delivery

    Reach the Maximum Scope of delivery: Lieferumfang: Box 1: Box 1: A) 4 x Pre-assembled upright with adjustable tubes A) 4 x Vormontierte Standsäulen mit Verstellrohren B) 1 x Bottom frame incl.: B) 1 x Grundrahmen inkl.: – b. 1 ) 4 x Counter plate (small) –...

  • Page 5: Assembly Manual

    Personen für den Aufbau zur Verfügung stehen. • Please do not adjust the apparatus while using it. • Bitte das Gerät während der Benutzung nicht verstellen. • Use the apparatus with the FIG-certified SPIETH landing mats • Verwenden Sie den Männerbarren mit FIG-zertifizierten for optimized use.
  • Page 6 Reach the Maximum Overview 1st + 2nd assembly step Übersicht 1. + 2. Montageschritt For the assembly of the uprights you have to loosen the three Für die Montage des Standrohres müssen zunächst screws with the supplied wrench. After that the upright must be drei beieinander liegende Schrauben mit dem mitgelieferten Gabel- mounted with these screws.
  • Page 7 Reach the Maximum Place the rails (D) with the pre-drilled holes on the therefore Setzen Sie die Holme (D) mit den vorgebohrten Löchern auf die dedicated dishes. Mount each rail with 8 countersunk socket head Holmlagerschale. Montieren Sie jeden Holm mit 8 Senkschrauben screws M6 (G).

  • Page 8: Operating Instructions

    Reach the Maximum Operating instructions Bedienhinweise Width adjustment Breitenverstellung In order to adjust the space between the rails, pull the lever up- Um den Abstand zwischen den Holmen anzupassen, muss der wards and turn the sliding tubes (pic. 6 + 7). Turn the tubes until Klemmhebel gelöst werden (Abb.

  • Page 9: Care And Maintenance Information

    Reach the Maximum Care and maintenance information Pflege- und Instandhaltungsempfehlungen 1. Adjustment lever/ clamp head 1. Klemmhebel (einstellen) Not necessary for first use. Nicht erforderlich für die erste Verwendung! Only adjust the clamp head if it isn’t tight enough anymore after Passen Sie den Klemmhebel nur an, wenn er nicht fest genug some time of using the apparatus.

  • Page 10: Fig Specifications

    Reach the Maximum FIG Specifications FIG Regularien 1. Height- and width settings 1. Höhen- und Breiteneinstellung • Competition height according FIG Norm: 200 cm (Position 9) • Wettkampfhöhe nach FIG Regularien: 200 cm (Position 9) • Stepless width adjustment from 41-71 cm •...

  • Page 11: Accessories

    Reach the Maximum Accessories Zubehör Transport trolley (Art.Nr.1404016) Transport-System (Art.Nr. 1404016) For the transport of the parallel bar a pair of transport trolleys is Für den Transport des Männerbarrens wird ein Paar Transport- necessary. wagen benötigt. Storage Lagerung Take care the parallel bars is stored dry and clean. Achten Sie darauf, dass der Männerbarren trocken und sauber Use the transport trolleys to move the parallel bars.

  • Page 12: Warnung

    Reach the Maximum WARNING WARNUNG In order to reduce the risk of injury and to assure secure functio- Beim Benutzen dieses Turngerätes übernehmen Sie ein ning of the (gymnastic)apparatus, rules mentioned below are to be Verletzungsrisiko. Um dieses Risiko minimal zu halten und um den strictly followed: sicheren Betrieb des Geräts zu gewährleisten, müssen die folgenden Anweisungen beachtet werden:...
