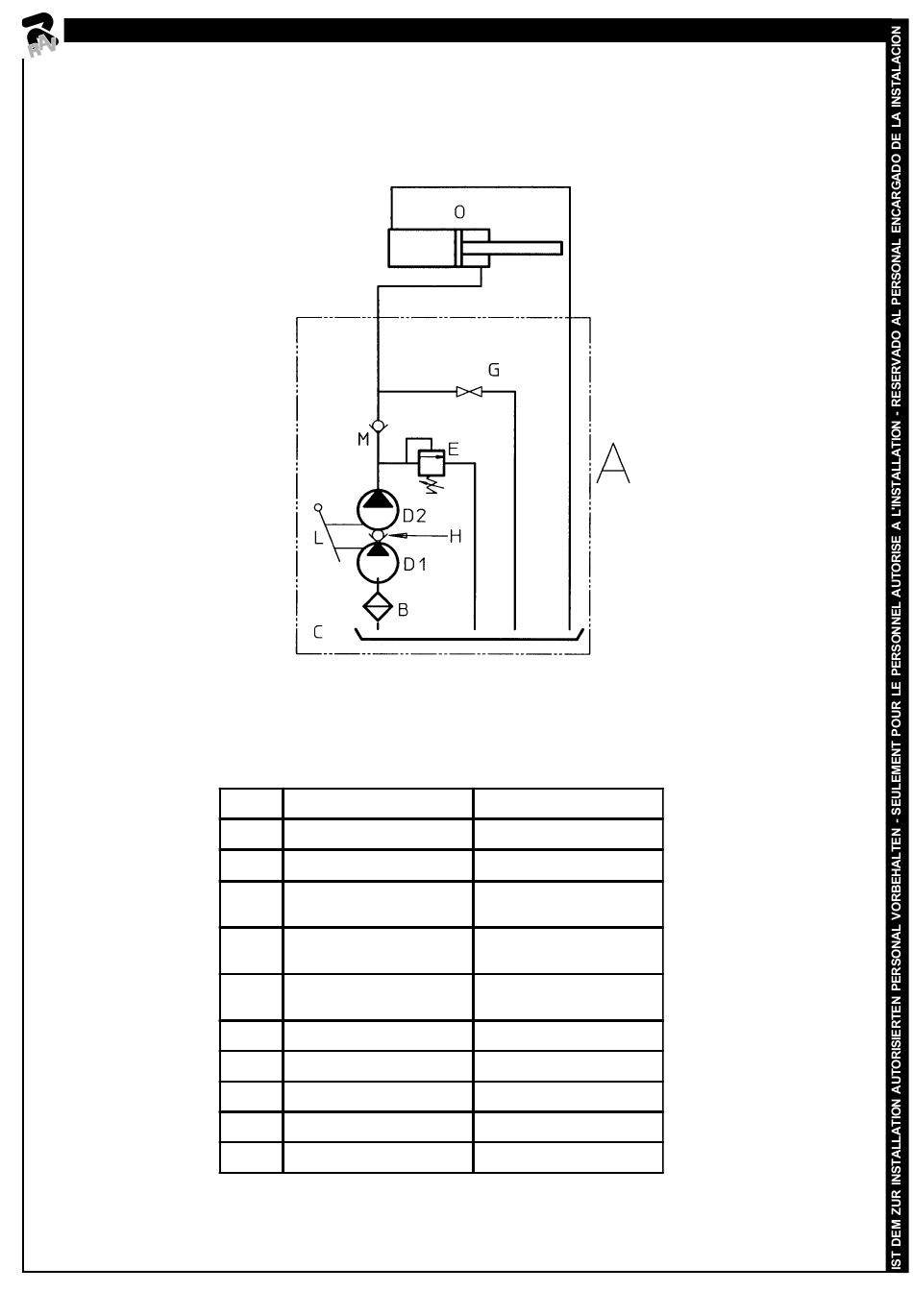

SCHEMA IMPIANTO IDRAULICO
HYDRAULIC SYSTEM DIAGRAM
Insieme pompa
A
B Filtro
Serbatoio
C
Pompante ∅18
D1
Pompante ∅25
D2
Valvola di taratura
E
(145bar)
G Rubinetto
Valvola di non ritorno
H
L Leva
M Valvola di non ritorno
O Pistone
0423-M001-2
Pump assembly
Filter
Sump
Pumping element Ø18
Pumping element Ø25
Setting valve (145bar)
Stopcock
Check valve
Lever
Check valve
Piston
J17
