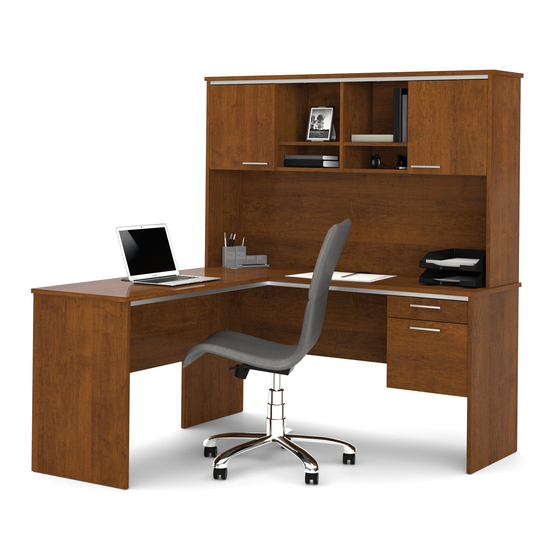

- Page 1 MODEL MODÈLE MODELO 90427-2163-2263 TUSCANY BROWN : BRUN TOSCANE : PARDO TOSCANA WWW.BESTAR.CA : 1-888-8BESTAR (1 888 823-7827) LEFT ASSEMBLY INSTRUCTIONS INSTRUCTIONS D’ASSEMBLAGE GAUCHE INSTRUCCIONES DE ENSAMBLAJE IZQUIERDO...
- Page 2 Bestar se reserva el derecho de solicitar una factura de compra para poder extender un reclamo de garantía.
- Page 3 PARTS / PIÈCES / PIEZAS code / código qty / qté / cant. code / código qty / qté / cant. code / código qty / qté / cant. code / código qty / qté / cant. MO-7395 56 5/8” (1438 mm) CA05A bottom / fond / fondo CA13A...
- Page 4 HARDWARE / QUINCAILLERIES / QUINCALLA code / código qty / qté / cant. code / código qty / qté / cant. code / código qty / qté / cant. code / código qty / qté / cant. AM-182 1/16” (2 mm) EQ-314 PA-97 VF-232...
- Page 5 IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE tools required two people are required to outils requis assemble and move this model. Group together all the hardware required for herramientas necesarias deux personnes sont requises pour each step as the construction of your piece of assembler et déplacer ce modèle.
- Page 6 Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje Use these holes / Utilisez ces trous / Utilice estos orificios Push plastic lever and slide out piece to be used for parts CL09A Soulever pour dégager et séparer la section qui servira pour les pièces CL09A Levantar para soltar y separar la sección que servirà...
- Page 7 Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje Assembling sequence EQ-314 Séquence d’assemblage VR-207 Secuencia de ensamblaje PA-97 Parts / Pièces / Piezas: MO-7393 H-03 H-36 H-04 MO-7393 VR-210 VR-212 countersunk hole Trou fraisé...
- Page 8 Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje Assembling sequence Séquence d’assemblage Secuencia de ensamblaje Parts / Pièces / Piezas: MO-7394 PA-97 H-03 EQ-314 VR-207 MO-7394 H-36 VR-212 countersunk hole Trou fraisé perforación fresado H-03 H-36...
- Page 9 Assembly / Assemblage / Ensamblaje Assembly / Assemblage / Ensamblaje Assembling sequence Séquence d’assemblage Secuencia de ensamblaje Parts / Pièces / Piezas: VR-212 EQ-143 VR-210 VR-210 VR-212 Code / Código Qty / Qté / Cant. : 1-888 8BESTAR (1-888 823-7827) 90427-2-Gauche ERVICE ERVICIO...
- Page 10 Hardware installation & assembly / Installation des quincailleries et assemblage / Instalación de las quincallas y ensamblaje Assembling sequence Important/Importante Séquence d’assemblage Secuencia de ensamblaje Remember to tighten the H-03 located on the back panel 72. Parts / Pièces / Piezas: N’oubliez pas de serrer les H-03 qui sont situées au dos 72.
- Page 11 Assembly / Assemblage / Ensamblaje underneath view / vue du dessous / visión de debajo Assembling sequence Séquence d’assemblage Secuencia de ensamblaje Parts / Pièces / Piezas: back / dos / panel trasero MO-7395 H-36 MO-7395 VR-212 countersunk hole Trou fraisé perforación fresado finished edge bordure finie...
- Page 12 Installation / Installation / Instalación Important/Importante RU-420 Remove paper from RU-420. Retirez le papier du RU-420. Retire el papel del RU-420. Depth alignment: Align the back of the hutch with the back of the desk. Alignement en profondeur : Aligner l’arrière de l’étagère avec l’arrière du bureau.
- Page 13 Assembly / Assemblage / Ensamblaje Assembling sequence Séquence d’assemblage Secuencia de ensamblaje Parts / Pièces / Piezas: + bottom / fond / fondo + CA05A PO-572 AM-182 VF-232 H-04 H-991 GO-796 bottom / fond / fondo 16” x 12 1/2” (406 mm x 316 mm) CA05A VR-212...
- Page 14 Assembly / Assemblage / Ensamblaje Assembling sequence Séquence d’assemblage Secuencia de ensamblaje Parts / Pièces / Piezas: H-991 CA13A EX-681 EX-702 EX-702 bottom / fond / fondo + 67 SU-682 EX-702 TI-683 PO-572 EX-702 TI-683 16 3/16“ (411 mm) VF-232 11 5/8”...
- Page 15 Installation / Installation / Instalación Use screw A for horizontal CH-840 adjustment, screw B for depth adjustment and screws C for vertical adjustment. Utilisez la vis A pour l’ajustement horizontal, les vis B pour l’ajustement en profondeur et les vis C pour l’ajustement vertical. Utilice el tornillo A para realizar el ajuste horizontal, los tornillos B Loosen...
- Page 16 Installation / Installation / Instalación Important/Importante Important/Importante Ball bearings must be on front part of slider when installing drawers. Use screw for Les roulements à billes doivent être vertical adjustment. sur la partie avant du coulisseau Utilisez la vis pour lors de l’installation des tiroirs.
- Page 17 To better serve you! Pour mieux vous servir! MODEL MODÈLE MODELO 00000-0000 Model / Modèle: COLOR : COULEUR : COLOR WWW.BESTAR.CA : 1-888-8BESTAR (1 888 823-7827) Production Number Numéro de production: Customer Service 1-888-823-7827 Service à la clientèle LEFT ASSEMBLY...
- Page 18 Es importante instalar las bisagras y las placas sobre las piezas adecuadas respetando el folleto de instrucciones. Para la instalación de las puertas y su ajuste, consulte la etapa de instalación de las puertas en el folleto de instrucciones o en el sitio Internet de BESTAR (www.bestar.ca).
- Page 19 Le nouveau logo illustre un personnage ouvert et rayonnant. Il évoque également le passé de BESTAR qui fut le premier manufacturier de meubles prêt-à-assembler à concevoir des bureaux en forme de «U». Finalement, si on prend le logo sous sa forme la plus simple, il rappelle que BESTAR est présent pour ses employés, ses clients et ses consommateurs.
