Prodipe Lanen 21 Series User Manual

True diversity uhf
Hide thumbs Also See for Lanen 21 Series:
Table of Contents

Advertisement

Available languages

Available languages

Système True Diversity UHF Lanen
Pour guitare et basse : GB21
Pour micro série 21 : UHF21
Manuel utilisateur / User guide

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Lanen 21 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Prodipe Lanen 21 Series

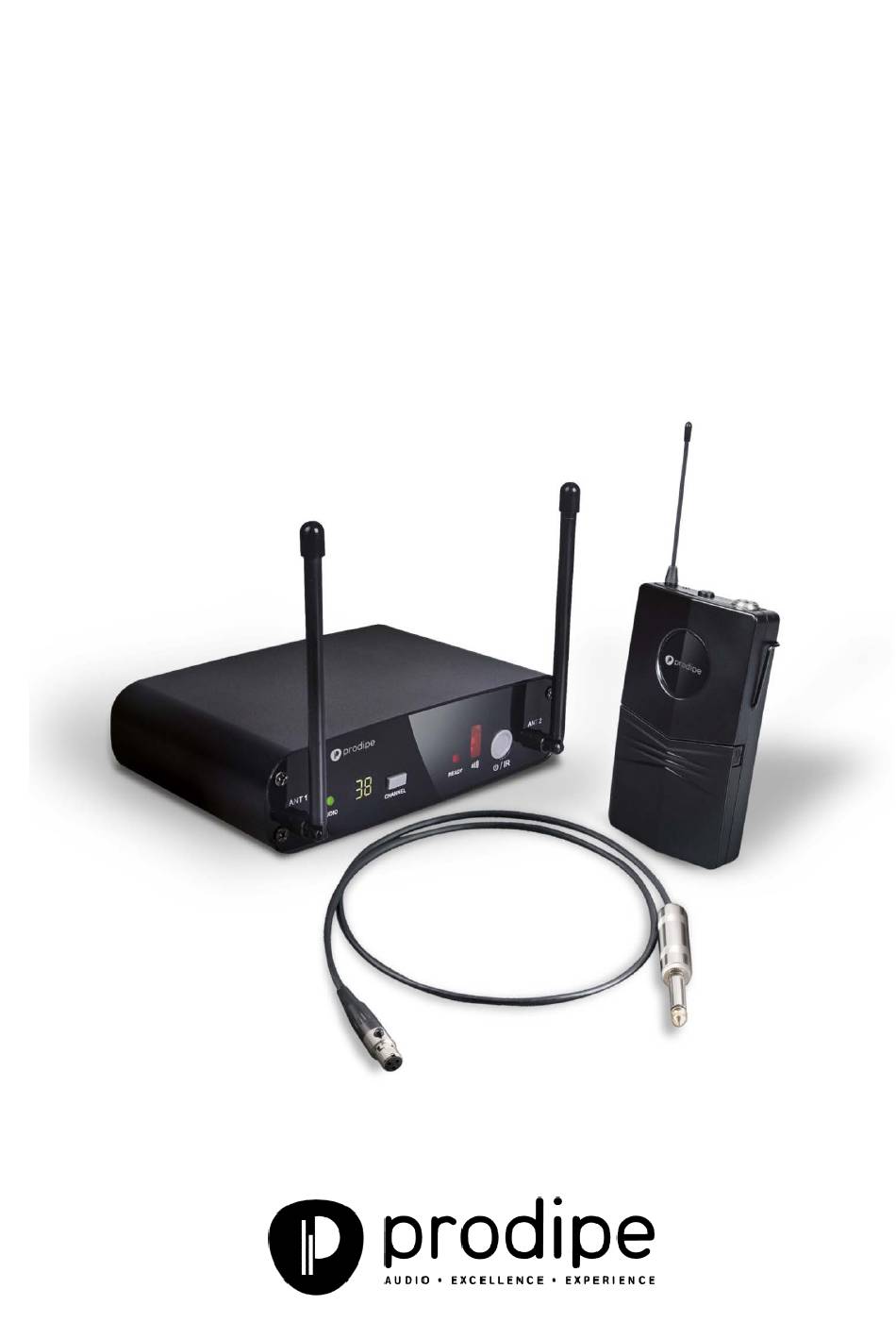

  • Page 1 Système True Diversity UHF Lanen Pour guitare et basse : GB21 Pour micro série 21 : UHF21 Manuel utilisateur / User guide...
  • Page 2 Ce logo indique que ce produit est recyclable. Une fois usagé, ne le jetez pas à la poubelle mais rapportez-le à votre revendeur ou déposez-le dans une borne de collecte spécifique. Illustrations et photos non contractuelles Actual product(s) may differ from illustrations/photographs used Page 2 Copyright © 2016 IPE Music/Prodipe...
  • Page 3: Table Of Contents

    électrique ou de votre guitare basse (GB21) et l'extension sans fil de votre micro série 21 Prodipe (UHF21). Ces systèmes UHF sans-fil utilisent une technique de boucle à verrouillage de phase (PLL ou Phase-Locked Loop) très stable pour une meilleure élimination des décrochages intempestifs.
  • Page 4: Fonctions Et Caractéristiques Du Récepteur

    7. Entrée audio : • Entrée mini XLR pour câble actif avec Jack (GB21) • Entrée mini XLR pour micro Série 21 Prodipe (UHF21) Illustrations et photos non contractuelles Actual product(s) may differ from illustrations/photographs used Page 4 Copyright © 2016 IPE Music/Prodipe...
  • Page 5: Configuration Des Canaux De Transmission

    • Guitare basse active : -10dB • Guitare électrique : -10dB ou -20dB Réglez le bouton de contrôle du volume arrière du récepteur selon vos besoins. Illustrations et photos non contractuelles Actual product(s) may differ from illustrations/photographs used Page 5 Copyright © 2016 IPE Music/Prodipe...
  • Page 6: Connexions

    Connectez le câble actif Jack pour la guitare ou la basse sur le bodypack (GB21) ou le mini XLR d'un micro Série 21 Prodipe sur le bodypack (UHF21). Connectez un câble sur la sortie audio du récepteur (Jack ou XLR) vers votre amplificateur ou une table de mixage.
  • Page 7: Précautions D'emploi Et Garantie

    • Si l'émetteur et le récepteur ne doivent pas être utilisés pendant une longue période, rangez-les dans un emplacement sec à l'abri de la lumière. Prodipe et ses distributeurs déclinent toute responsabilité pour toute panne due à une utilisation de cet appareil qui ne correspond pas aux conditions d'emploi décrites ci-dessus.
  • Page 8: Spécifications Techniques

    Puissance de sortie Max SPL 130dB Rejection d'image fantôme >70dB Entrée mini XLR (UHF21) Pour tous les micros Prodipe Série 21 Entrée mini XLR (GB21) Pour câble actif avec Jack 6.35mm Batterie Piles alcalines type AA ou rechargeables type NiMH Système : Gamme de fréquence...
  • Page 9 Return the product to the shop where you purchased it or place it in the designated recycling container. Illustrations et photos non contractuelles Actual product(s) may differ from illustrations/photographs used Page 9 Copyright © 2016 IPE Music/Prodipe...
  • Page 10 We have designed the Lanen GB21 and UHF21 systems as wireless accessories for your electric and/or bass guitar (GB21 receiver) and your Prodipe Series 21 mic (UHF21 transmitter). Both UHF wireless systems use an extremely stable phase-locked loop (PLL) circuit to remove unwanted jitter.
  • Page 11: Receiver Description

    • Mini XLR input socket for active extension cable with jack • Mini XLR input socket for Series 21 Prodipe mic Illustrations et photos non contractuelles Actual product(s) may differ from illustrations/photographs used Page 11 Copyright © 2016 IPE Music/Prodipe...
  • Page 12: Configuring The Transmission Channels

    -10dB • Electric guitar: -10dB or -20dB Adjust the volume control at the rear of the receiver to your preferred level. Illustrations et photos non contractuelles Actual product(s) may differ from illustrations/photographs used Page 12 Copyright © 2016 IPE Music/Prodipe...
  • Page 13: Connections

    230V/50Hz. Audio connections: Connect the guitar/bass guitar active extension cable with jack or the Prodipe Series 21 mic mini XLR to the bodypack transmitter (UHF21). Connect a cable between the receiver audio output socket (jack or XLR) and your amp/mixing console.
  • Page 14: Safety And Guarantee

    • The transmitter and receiver should be kept in a dry, light-free location if not being used for long periods. Prodipe and its distributors decline all responsibility for any damage caused to the unit in the event that the above safety precautions are not followed.
  • Page 15: Technical Specifications

    Output power Max SPL 130dB Image rejection >70dB Mini XLR input (UHF21) For all Prodipe Series 21 mics Mini XLR input (GB21) For active extension cable with 6.35mm jack Battery type Type AA alkaline or type NiMH rechargeable batteries System:...
  • Page 16 IPE Music 20, rue Clément ADER Z.A. Les Gloriets 85340 OLONNE SUR MER France www.prodipe.com Illustrations et photos non contractuelles Actual product(s) may differ from illustrations/photographs used Page 16 Copyright © 2016 IPE Music/Prodipe...
