Säulentank und Säulen-Wandtank
oberirdisch – die elegante Alternative

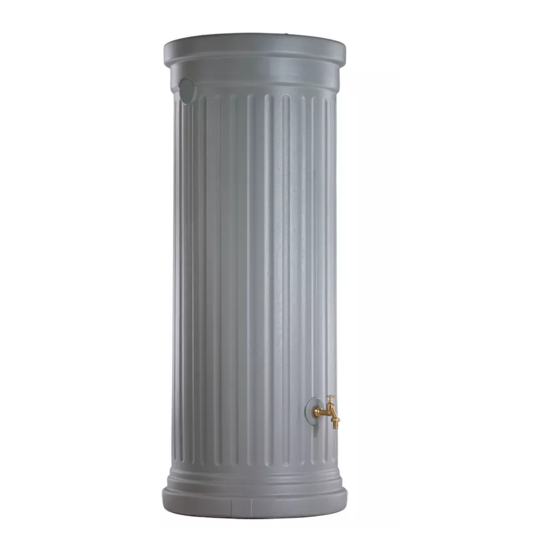

Säulentank 330 L
Farbe Best.-Nr.
sandbeige 326532
steingrau 326533
Säulentank 500 L
Farbe Best.-Nr.
sandbeige 326511
steingrau 326513
Säulentank 1000 L
Farbe Best.-Nr.
sandbeige 326504
steingrau 326508
dunkelgrün 326507
Säulen-Wandtank 550 L
Farbe Best.-Nr.
sandbeige 326523
steingrau 326522
dunkelgrün 326524
Otto GRAF GMBH, Carl-Zeiss-Straße 2-6, 79331 Teningen – Tel.: 0049/(0)7641/589-0, Fax: 0049/(0)7641/589-50 – www.graf-online.de, www.graf.fr, info@graf-online.de, info@graf.fr - Stand: 02/05

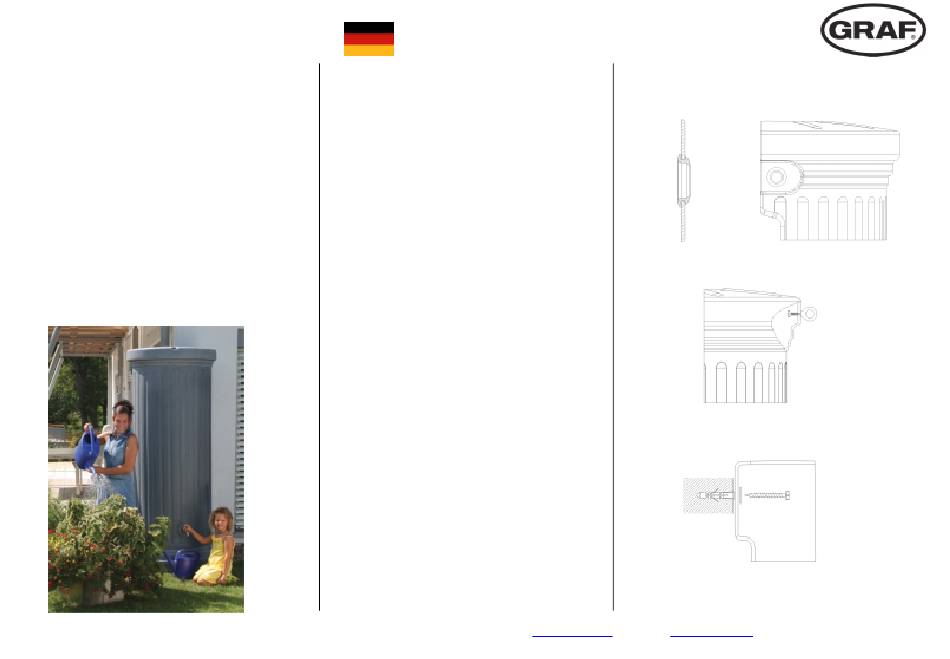

Aufstellanleitung für Säulentank und
Säulen-Wandtank
Allgemeines:
- Die Säulentanks dürfen nur oberirdisch aufgestellt
werden.
- Bei Frostgefahr müssen die Tanks vollständig entleert
werden.
- Bei der Aufstellung muss das Gesamtgewicht der gefüllten
Tanks berücksichtigt werden (Gesamtgewicht
Eigengewicht + Tankvolumen).
- Den Tank in schattiger Umgebung aufstellen, dass erhöht
die Lebensdauer des Materials und das gespeicherte
Wasser bleibt länger frisch.
- Die Behälter dürfen auf keinen Fall unter Druck gesetzt
werden, d. h. es muss ein Überlauf im gleichen
Durchmesser wie der Zulauf oder ein Filter mit
Überlaufstopp installiert werden.
Montage Zulauf:
- Die Bohrung für die Zulaufdichtung wird in einem
Durchmesser von 58 mm mit einer handelsüblichen
Lochkreissäge in eine der oberen Montageflächen
gebohrt. Anschließend wird die
Spezialdichtung DN 50 in die Öffnung eingesetzt und das
Zulaufrohr DN 50 waagerecht eingeschoben.
Montage Windsicherung:
- Die beiliegenden Ösen für die Windsicherung werden
oben am Tank montiert und mittels einer Kette (bauseits)
mit der Hauswand verbunden. Dabei ist zu gewährleisten,
dass die Wand und das Wandmaterial ausreichend stabil
sind.
- Für den Säulen-Wandtank wird
Windsicherung mitgeliefert. Zur Montage wird die Position
der beiden Schlitze in der Behälterrückwand an der
Hauswand gekennzeichnet. Anschließend die Löcher für
die Dübel bohren, die Dübel einsetzen und den Wandtank
mit den beiliegenden Schrauben an der Wand befestigen.
Es ist unbedingt darauf zu achten, dass die Wand und das
Wandmaterial eine ausreichende Stabilität aufweisen.
Sollten die Dübel nicht für das vorhandene Wandmaterial
geeignet sein sind diese bauseits gegen geeignete Dübel
auszutauschen.
- Die Windsicherung ist nur eine Kippsicherung, der Tank
darf auf keinen Fall daran angehängt werden.
Durch die Befüllung der Tanks kann es zu Setzungen um
bis zu 10 mm kommen.
Montierte Dichtung DN
50 im Schnitt
Außenseite
Innenseite
=
Windsicherung
Säulentank
mitgelieferte
Windsicherung
Säulen-Wandtank
eine spezielle
Montagefläche oben
mit Dichtung DN 50
