Summary of Contents for PIKO SmartMeasure Car

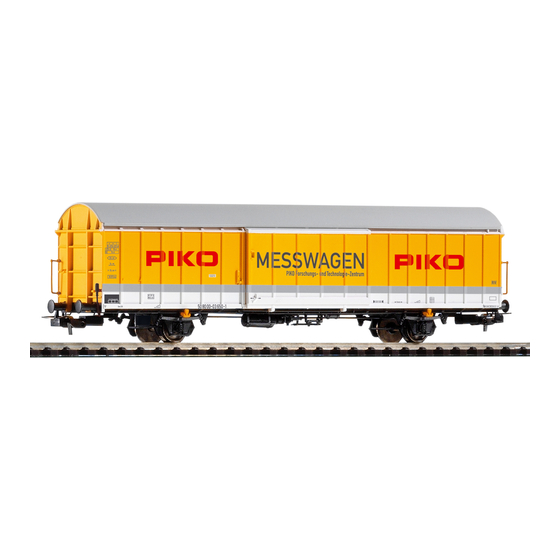

- Page 1 PIKO H0 MESSWAGEN SMART MEASURE CAR BEDIENUNGSANLEITUNG Instruction manual...
-
Page 2: Table Of Contents
2.4 Betriebsarten ................7 5.1 Installation und Start der Software 2.5 WLAN Funktionalitäten ..............8 „PIKO Messwagen ConfigTool“ ..........15 Der PIKO H0 Messwagen / Funktionen am Wagen ....8 5.2 Programmfunktionen ...............15 3.1 Wagen einschalten ..............9 5.2.1 Update / Reset .................15 3.2 Das Farbdisplay .................9 5.2.2 WiFi Konfiguration ..............15... - Page 3 Es dürfen keine Wechselstromachsen eingesetzt werden! Technische und farbliche Änderungen bei den Artikeln sowie Irrtümer und Liefermöglichkeiten vorbehalten; Maße und Abbildungen freibleibend. Vervielfältigungen und Reproduktionen dieser Dokumentation in jeglicher Form bedürfen der vorherigen schriftlichen Genehmigung durch PIKO. PIKO ist ein eingetragenes Warenzeichen.
-
Page 4: Einleitung
Gleisneigung, die anliegende Gleisspannung und das Digitalsignal. Dank des neuen PIKO H0 Messwagens kann dies alles nun auf bequemste Art und Weise ermittelt werden, und das bis ins kleinste Detail! Zusätzlich besteht die Möglichkeit, neben dem autonomen Betrieb des Wagens zusätzlich eine Handy-App (Android) oder ein PC-Programm zu nutzen. -
Page 5: System- Und Funktionsbeschreibung
übertragen wurden. Die Möglichkeiten, die sich dadurch eröffnen, erörtern wir in einem späteren Punkt dieser Anleitung. Sie werden begeistert sein! 2.2 Technische Daten des PIKO H0 Messwagen • Bewegliche Großraumschiebetüren mit dahinter liegendem Display bzw. Funktionstasten • Grafisches Zweifarbendisplay zur Anzeige der Ist-Werte der angewählten Messung (mehrere Modi wählbar) mit daneben befindlichen touch-sensiblen Flächen zum Durchblättern der Anzeigebildschirme... -
Page 6: Funktionen Bzw. Messmöglichkeiten
2.3 Funktionen bzw. Messmöglichkeiten • Wegstreckenmessung: Die zurückgelegte Wegstrecke kann in cm, m und km (1:87) angezeigt werden. In Verbindung mit der PC-Software können zum Beispiel Tagesfahrstrecken ermittelt bzw. einer Lok zugewiesen werden. Weiterhin kann man auf US-Maßeinheiten umstellen und die Werte auch in Inch, Foot oder Meilen anzeigen lassen. •... -
Page 7: Betriebsarten
Zusätzlich kann mit einer USB-Verbindung der Wagen, bspw. die Displayanzeigen oder die DCC-Adressen konfiguriert werden. *Zusätzlich zur Kaufversion „PIKO Analyst“ (55051) wird auch eine kostenlose Konfigurationssoftware namens „PIKO Messwagen ConfigTool“ angeboten, mit deren Hilfe Sie Grundeinstellungen am Wagen vornehmen, bspw. die WLAN-Zugangsdaten oder die Displaykonfiguration ändern können. -
Page 8: Wlan Funktionalitäten
AccessPoint / Ad-Hoc Netzwerk Der Wagen arbeitet als sog. „AccessPoint“ und spannt damit sein eigenes WLAN-Netzwerk auf. Im Auslieferungszustand lautet der WLAN-Name (die „SSID“) „PIKO-Messwagen_H0“. Ein Kennwort ist nicht voreingestellt. Vier Geräte können dabei gleichzeitig mit dem Messwagen verbunden werden. -
Page 9: Wagen Einschalten
3.1 Wagen einschalten Der PIKO H0 Messwagen kann entweder per Knopfdruck eingeschaltet werden oder er schaltet sich automatisch ein, wenn eine Spannung am Gleis* erkannt wird. Um den PIKO H0 Messwagen per Knopfdruck einzuschalten, drücken Sie einen beliebigen Druckknopf für eine Sekunde. -
Page 10: Touchsensible Flächen
3.3 Das „Mäuseklavier“ – Die Seite mit Tastern und LEDs (Die Rückseite des Messwagens) Hinter der zweiten Tür des PIKO H0 Messwagens verbirgt sich das sogenannte „Mäuseklavier“. Es sind hier insgesamt vier Druckknöpfe zu finden, vier LEDs und eine USB Buchse: 3.3.1 Die Bedeutung der LEDs –... -
Page 11: Die Funktion Der Druckknöpfe
Ein kurzer Tastendruck schaltet das WLAN aus oder wieder ein. Ist das WLAN aktiv, leuchtet die blaue LED dauerhaft. 3.4 Funktionen im „StandAlone“ Betrieb Der PIKO H0 Messwagen kann auch ohne weiteres Zubehör für Messungen auf der Modellbahnanlage verwendet werden. Durch das vorkonfigurierte Display, welches mit Hilfe der danebenliegenden touchsensiblen Fläche umgeschaltet werden kann, kann schon im Auslieferungszustand auf alle wichtigen Messwerte zugegriffen werden. -
Page 12: Wagen Ausschalten
Taste losgelassen werden und der Wagen schaltet sich aus. 4. Funktionen in Verbindung mit der Android App „PIKO Messwagen“ In unserem PIKO Web shop erhalten Sie die Android App „PIKO Messwagen“ zum kostenlosen Download. Bitte beachten Sie hierzu auch die Installationshinweise zur App im Abschnitt „7. Bedienungstipps“. -
Page 13: Funktionen Auf Der Hauptseite
4.1 Funktionen auf der Hauptseite 4.1.1 Messwert-Einheit ändern Durch Antippen von „Geschwindigkeit“ oder „Strecke“ wird die angezeigte Einheit gewechselt, bspw. von cm/s auf m/s. Wenn Sie „Strecke“ lange gedrückt halten, kann auch die bisher zurückgelegte Strecke auf Null gesetzt werden. 4.1.2 Mehr / Weniger Messwerte anzeigen Über den Unterpunkt „Angezeigte Messwerte“... -
Page 14: Lok Adresse
4.2.3 Lok Adresse Hier kann man die „zu belauschende“ Lokadresse eingeben*. Befindet sich der Wagen auf einer DCC-Zweileiteranlage, kann er andere Digital- adressen „belauschen“. *Eine Eingabe ist nicht möglich, wenn der Haken bei „Auto Lokadresse“ gesetzt ist 4.2.4 Auto Lokadresse Ist dieser Haken gesetzt, so kann man eine „zu belauschende Adresse“... -
Page 15: Funktionen In Verbindung Mit Der Pc-Software „Piko Messwagen Configtool
5. Funktionen in Verbindung mit der PC-Software „PIKO Messwagen ConfigTool“ Aufgrund der vielfältigen Möglichkeiten, die der PIKO H0 Messwagen bietet, reichen die Druckknöpfe am Wagen und die App nicht aus, um alle Einstellungen vornehmen zu können. Mit Hilfe der -für Sie kostenlosen- Software „PIKO Messwagen ConfigTool“ und einem USB-Datenkabel kann der PIKO H0 Messwagen bequem am PC konfiguriert werden. -
Page 16: Dcc Konfiguration
Der Wagen zeigt im Auslieferungszustand acht voreingestellte Darstellungen auf dem Display mit entsprechenden Messwerten. Hier können Sie alle Darstellungen frei konfigurieren, insgesamt bis zu 15 Stück. Zusätzlich kann die Software „PIKO Messwagen ConfigTool“ mit Hilfe eines Buttons auf der Startseite automatisch auf Updates geprüft werden, so dass Sie immer auf dem aktuellen Stand sind. -
Page 17: Wifi Konfiguration
Über dieses Menü können Sie den WLAN-Namen des PIKO H0 Messwagens ändern und eventuell mit einem Passwort versehen. Im Auslieferungszustand arbeitet der PIKO H0 Messwagen als sog. „AccessPoint“, d.h. er spannt sein eigenes WLAN-Netzwerk auf, mit dem sich Endgeräte verbinden können. -
Page 18: Dcc Konfiguration
Für eine eventuelle Fehlersuche in einem DCC-Digitalsystem kann der PIKO H0 Messwagen auch eine Lokadresse „belauschen“. In Verbindung mit der PC-Software „PIKO Analyst“ (55051) kann dann bspw. geprüft werden, ob ein Signal ordnungsgemäß auf das Gleis gesen- det wurde oder ob es hier bereits Probleme gibt. Sollte die Lok also einmal einen Befehl nicht ausführen, wird die Fehlersuche vereinfacht. Man kann direkt herausfinden, ob es an der Zentrale liegt (ggf. -
Page 19: Display Konfiguration
Messwerten abgelegt. Insgesamt können bis zu 15 Displayseiten beliebig konfiguriert werden. Grundlegendes zur Displaykonfiguration Die im PIKO-ConfigTool dargestellte Displayseite entspricht der aktuell angezeigten Displayseite am Wagen. Mit Hilfe der Pfeile (auf der Abbildung nur rechts zu sehen) können Sie durch die vorkonfigurierten Displayseiten schalten. - Page 20 Neue Displayseite anlegen 1. Wählen Sie ein Layout für die entsprechende Displayseite. Hier gibt es die Auswahlmöglichkeiten „Small“, „Medium“ und „Big“. Im Grundzustand ist „Empty“ (Leer) eingetragen, da keine Werte angezeigt werden sollen. Je nach ausgewähltem Displaylayout passt sich die Darstellung des Konfigurationsmenüs entsprechend an. 2.
-
Page 21: Funktionen In Verbindung Mit Der Pc-Software „Piko Analyst
Diese Software bietet Ihnen die umfangreichsten Analyse- und Messmöglichkeiten. Neben den in der App „PIKO Messwagen H0“ und den Funktionen der PC-Software „PIKO ConfigTool“ verfügbaren Optionen gibt es grafische Darstellungen der Messwerte, eine Archivierungsfunktion sowie Analysemöglichkeiten eines Zeit- bzw. Streckenabschnittes. -
Page 22: Bedienungstipps
7.1 WLAN Um sich mit dem PIKO H0 Messwagen zu verbinden, muss das WLAN / WiFi Ihres Android-Gerätes oder Ihres PC’s aktiviert sein. Im Auslieferungszustand nennt sich der PIKO H0 Messwagen „PIKO-Messwagen_H0“ (SSID / Name des WLANs). Eine Passworteingabe ist nicht nötig. -
Page 23: Weitere Hinweise
7.4.1 Der PIKO H0 Messwagen kann mit vollständig geladener Batterie bis zu 3h* ohne erneutes Laden betrieben werden. *mit deaktiviertem WLAN; mit aktiviertem WLAN ca. 2h 7.4.2 Wird der PIKO H0 Messwagen nicht über das Gleis oder über einen USB mit Spannung versorgt und nicht bewegt, so schaltet er sich nach ca. 3 Minuten automatisch ab. - Page 25 PIKO H0 SmartMeasure Car Instruction manual...
- Page 26 5.1 Installation and start of the software 2.5 WiFi functionalities ..............32 „PIKO Messwagen ConfigTool“ ..........39 The PIKO SmartMeasure Car / functions of the single car ..32 5.2 Program functions ..............39 3.1 Start up of the Car ..............33 5.2.1 Update / Reset ................39 3.2 The display side ..............33...
- Page 27 Important notice: It is not allowed to use AC wheel sets! Products, specifications and availability subject to change. Duplications and reproductions of this documentation are strictly forbidden and need to be allowed by PIKO in writing. PIKO is a registered trademark.
-
Page 28: Introduction
1. Introduction Congratulations for your decision to buy the PIKO SmartMeasure Car as you got a technical highlight which did not exist in the model train world before! With the technology included in the PIKO SmartMeasure Car it becomes possible for the first time to measure much more than speed and distance only. -
Page 29: Description Of The System And It's Functions
When using the PIKO SmartMeasure Car on a DC track you can assign an own DCC address to the car or the car can listen to an assigned loco address (“sniffer”). -
Page 30: Functions And Measuring Methods
The driven distance can be displayed in cm, m and km (1:87) by default. For US measures like inch, foot and mile please see “Units” in chapter 4.2.1. In connection with the computer software “PIKO Analyst” it is possible to check the total daily (or others) which then can be assigned to a specific loco with the archive function. -
Page 31: Function Modes
When connected via USB additional settings are possible, like display setup or address setup. * Besides the purchase software „PIKO Analyst“ (55051) we also offer a free software called “PIKO Messwagen ConfigTool” which allows to do some basic settings on... -
Page 32: Wifi Functionalities
AccessPoint / Ad-Hoc network The PIKO SmartMeasure Car works as a so called „access point” that opens its own WiFi network, where up to 4 devices can be connected with. By factory setting the WiFi name (“SSID”) is “PIKO-Messwagen_H0”. A password is not assigned. -
Page 33: Start Up Of The Car
3.1 Start up of the Car The PIKO SmartMeasure Car can be activated by pushing a button or it will turn on automatically when voltage on the track* is registered. To activate the PIKO SmartMeasure Car with a button press any button for one second. -
Page 34: Touch Sensible Areas
3.3 The „mice piano“ – the cars side with pushbuttons and LEDs (opposite side of display) Behind the other door of the PIKO SmartMeasure Car you can find the so called “mice piano”. Here you will find four LEDs, four pushbuttons and an USB port: 3.3.1 The meaning of the LEDs –... -
Page 35: The Function Of The Pushbuttons
3.3.2 The function of the pushbuttons The PIKO SmartMeasure Car has four pushbuttons at the edge of its pcb. Their functions are as following: 1. „POWER“ a) Short push stops „test run“ b) Long push (7sec.) will switch off the car. The red LED will start to blink when button can be released. -
Page 36: Functions In „Standalone" Mode
4. Functions in combination with the Android app „PIKO SmartMeasure Car“ You can download the Android app “PIKO SmartMeasure Car” in our web shop for free. For installation please have a look into the chapter “tips”. With that application you can display up to six different measurements at the same time. -
Page 37: Functions On The Main Page
4.1 Functions on the main page 4.1.1 Change displayed unit By Touching „Speed“ or „Distance“ the unit can be changed, f.e. from cm/s to m/s. When touching the „Distance“ area for some time you can also reset the distance to zero. 4.1.2 Show more or less measurements Via „Displayed Data“... -
Page 38: Loco Address
Is this function activated you easily can assign a new locomotive address by switching on / switching off “F0” of the corresponding locomotive three times. The PIKO SmartMeasure Car will check this and assign this new address for listening*. When this function is activated you can assign a “sniffer address” automatically by activating F0 at the corresponding locomotive for three times within a short time. -
Page 39: Functions In Combination With The Computer Software „Piko Messwagen Configtool
5. Functions in combination with the computer software „PIKO Messwagen ConfigTool“ As the PIKO SmartMeasure Car offers so many features it‘s not possible to do all settings with the pushbuttons or the app directly. Therefore we offer a free configuration software which allows you to setup several things easily on the computer while the car is connected via USB. -
Page 40: Dcc Configuration
The car shows eight presetted displays by default. Here you can setup all displays freely, up to 15 displays in total. Additionally the Software „PIKO Messwagen ConfigTool“ can be checked for updates with a small button on the programs main page. -
Page 41: Wifi Configuration
This menu allows to change the WiFi-name („SSID”) of the car or to assign a password to it. By default the PIKO SmartMeasure Car works as a so called “Access Point”, which means that up to four Android devices in total can connect with it directly. -
Page 42: Dcc Configuration
For maintenance or checking for errors the PIKO SmartMeasure Car also can „listen” to a locomotive’s address. In connection with the software “PIKO Analyst” (55051) you then could check f.e. if a digital signal is transferred to the track properly or not (may be need to check command stations settings) or if the signal was transferred properly, but the loco didn’t react (may be defective locomotive). -
Page 43: Display Configuration
Basic Information about display configuration The screen that is currently shown in the PIKO ConfigTool corresponds with the displayed screen on the car. With the arrows (in this picture only visible on the right) you can switch through the presetted displays. - Page 44 Set new display page 1. Choose a layout for the new display page first. You can choose between „Small“, “Medium” and “big”. By default the stings is “Empty”, as no data should be displayed. According to the chosen layout type the display will change it’s animation. 2.
-
Page 45: Functions In Connection With Computer Software „Piko Analyst
This software provides the most detailed possibilities for analyzing the measurement data. Besides the functions of the Android app or the computer software „PIKO Messwagen ConfigTool” it is also provides database / archive functions and detailed analysis of stored data, for example to analyze the speed within a desired distance. -
Page 46: Handling Tipps
7. Handling Tipps 7.1 WiFi To connect with the PIKO SmartMeasure Car the WiFi of you Android device or your computer must be activated. By default the PIKO SmartMeasure Car’s WiFi is named “PIKO-Messwagen_H0” (that’s the cars “SSID”). A password is not assigned. -
Page 47: Further Information
(or higher) to start charging. *only on DC tracks 7.4.4 To connect the PIKO SmartMeasure Car with a computer it needs a USB data cable*. The battery will also be charged when connected to a USB hub. *not included / needed wire type “USB Micro-Type B”... - Page 49 PIKO H0 MEETWAGEN PIKO H0 MESSWAGEN GEBRUIKSAANWIJZING...
- Page 50 2.4 Gebruiksmogelijkheden .............7 5.1 Installatie en start van de software 2.5 WLAN functies ................8 „PIKO Messwagen ConfigTool“ ..........15 De PIKO H0 meetwagen / functies van de wagon .....8 5.2 Programmeerfuncties ..............15 3.1 Wagon inschakelen..............9 5.2.1 Update / reset ................15 3.2 Het kleurendisplay ..............9 5.2.2 WiFi configuratie ..............15...
- Page 51 Er mogen géén wisselstroomassen ingezet worden! Technische en kleurstellingswijzigingen bij de artikelen alsook vergissingen en leveringsmogelijkheden voorbehouden; afmetingen en afbeeldingen zijn vrijblijvend. Vermenigvuldiging en reproductie van deze documentatie, in welke vorm dan ook, vereisen vooraf schriftelijke toestemming van PIKO. PIKO© is een gedeponeerd handelsmerk.
-
Page 52: Inleiding
Hartelijk gefeliciteerd met de aankoop van de PIKO H0 meetwagen, want daarmee heeft u een technische highlight verworven, dat in deze vorm nog niet bestond! Met de innovatieve techniek van de PIKO H0 meetwagen is het nu voor het eerst mogelijk, belangrijk veel meer dan snelheid en afgelegd traject als meetwaardes vast te stellen. -
Page 53: Systeem- En Functiebeschrijving
De mogelijkheden, die zich daardoor openbaren, wordt in een later punt van deze gebruiksaanwijzing verklaard. U zult enthousiast zijn! 2.2 Technische gegevens van de PIKO H0 meetwagen • Beweegbare grootvolumeschuifdeuren met daarachter liggend display resp. functietoetsen. -
Page 54: Functies Resp. Meetmogelijkheden
2.3 Functies resp. meetmogelijkheden • Trajectmeting: Het afgelegde traject kan in cm, m en km (1:87) aangegeven worden. In verbinding met de PC-software kunnen bij voorbeeld gereden trajecten per dag bepaald worden, resp. aan een locomotief worden toegewezen. Verder kan men op US-meeteenheden omschakelen en de waarden ook in inch, foot of mijl laten zien. •... - Page 55 Daarnaast kunnen met een USB-verbinding van de wagen, resp. de displayaanduidingen of de DCC-adressen geconfigureerd worden. *Als extra bij de koopversie „PIKO Analyst“ (55051) wordt ook een gratis configuratiesoftware genaamd „PIKO Messwagen ConfigTool“ aangeboden, waarmee u basisinstellingen van de wagon, resp. de WLAN-toegangsgegevens of de displayconfiguratie veranderen kunt.
-
Page 56: Wlan Functies
AccessPoint / Ad-Hoc netwerk De wagon werkt als zogenoemd „AccessPoint“ en bouwt daarmee zijn eigen WLAN-netwerk op. In de uitleveringstoestand is de WLAN-naam (de „SSID“) „PIKO-Messwagen_H0“. Een wachtwoord is niet vooraf ingesteld. Vier apparaten kunnen daarbij gelijktijdig met de meetwagen verbonden worden. -
Page 57: Wagon Inschakelen
3.1 Wagen inschakelen De PIKO H0 meetwagen kan hetzij per knopdruk ingeschakeld worden of hij schakelt zich automatisch in, wanneer een spanning op de rails* herkend wordt. Om de PIKO H0 meetwagen per knopdruk in te schakelen drukt u gedurende 1 seconde op een willekeurige drukknop. -
Page 58: Touch"Gevoelige Vlakken
3.3 Het „mini-toetsenbord“ – De kant met toetsen en LED’s (de achterkant van de meetwagen) Achter de tweede deur van de PIKO H0 meetwagen verbergt zich het zogenoemde „mini-toetsenbord“. Hier zijn er in het totaal vier drukknoppen, vier LED’s en een USB bus te vinden. -
Page 59: De Functie Van De Drukknoppen
Met behulp van de boven genoemde druktoets en diens functiemodi kunnen ook basis instellingen aan de wagen uitgevoerd worden. Verdergaande instellingen en opties worden eerst mogelijk door de PC-software „PIKO Messwagen ConfigTool“. Deze software is gratis te verkrijgen in onze webshop via www.piko-shop.de/?a=mw. -
Page 60: Wagon Uitschakelen
4. Functies in verbinding met de Android App „PIKO Messwagen“ In onze PIKO Web shop krijgt u de Android App „PIKO Messwagen“ als een gratis download. Let hiervoor ook op de installatieaanwijzingen voor de App in het deel „7. Bedieningstips“. -
Page 61: Pijltoetsen Rechts En Links
4.1 Functies op het hoofdscherm 4.1.1 Meetwaarde-eenheid wijzigen Door het aantippen van „Geschwindigkeit“ (snelheid) of „Strecke“ (traject) wordt de getoonde eenheid gewisseld, resp. van cm/s naar m/s. Wanneer u „Strecke“ (traject) lang ingedrukt houdt, kan ook het dusver afgelegde traject op nul gezet worden. 4.1.2 Meer / minder meetwaarden weergeven Via het subscherm „Angezeigte Messwerte“... -
Page 62: Locomotief Adres
4.2.3 Locomotief adres Hier kan men het „te bespioneren“ locomotiefadres invoeren*. Bevindt de wagen zich op een DCC-tweerail baan, kan hij andere digitale adressen „bespioneren“. *Een invoer is niet mogelijk, wanneer „Auto Lokadresse“ aangevinkt is 4.2.4 Automatisch locomotiefadres Is deze aangevinkt dan kan men een “te bespioneren” adres toewijzen door bij de overeenkomstige locomotief of wagen/rijtuig driemaal snel na elkaar F0 aan- en weer uit- te schakelen. -
Page 63: Piko Messwagen Configtool
5. Functies in verbinding met de PC-software „PIKO Messwagen ConfigTool“ Gebaseerd op de vele mogelijkheden, die de PIKO H0 meetwagen biedt, volstaan de drukknoppen aan de wagen en de App niet om alle instellingen te kunnen wijzigen. Met behulp van de - voor u kostenloze - software „PIKO Messwagen ConfigTool“ en een USB-datakabel kan de PIKO H0 meetwagen gemakkelijk op de PC geconfigureerd worden. -
Page 64: Dcc Configuratie
15 stuks. Aanvullend kan met de software „PIKO Messwagen ConfigTool“ met behulp van een knop op de startpagina automatisch naar updates gezocht worden, zodat u altijd van de actuele stand van zaken op de hoogte bent. -
Page 65: Wifi Configuratie
„Soft AP“ Via dit menu kunt u de WLAN-naam van de PIKO H0 meetwagen wijzigen en eventueel van een wachtwoord voorzien. In de uitleveringstoestand werkt de PIKO H0 meetwagen als een zogenoemd „AccessPoint“, dat betekent dat hij zijn eigen WLAN-netwerk opbouwt, waarmee hij zich met eindapparaten verbinden kan. -
Page 66: Dcc Configuratie
Voor het eventueel opzoeken van fouten in een DCC-digitaalsysteem kan de PIKO H0 meetwagen ook een locomotiefadres „bespioneren“. In verbinding met de PC-software „PIKO Analyst“ (55051) kan dan bijvoorbeeld getest worden, of een signaal correct naar de rails gestuurd werd of er hiermee al problemen zijn. Zou de locomotief dus eenmaal een bevel niet uitvoeren, word het vaststellen van de fout vereenvoudigd. -
Page 67: Display Configuratie
In het totaal kunnen tot 15 displaypagina’s naar wens geconfigureerd worden. Basisinformatie over de displayconfiguratie De in de PIKO-ConfigTool weergegeven displaypagina komt overeen met de actueel getoonde displaypagina aan de wagon. Met behulp van de pijlen (op de afbeelding alleen maar rechts te zien) kunt u door de vooraf geconfigureerde displaypagina’s bladeren. - Page 68 Nieuwe displaypagina aanmaken 1. Kies een layout voor de overeenkomstige displaypagina. Hier zijn de keuzemogelijkheden „Small“, „Medium“ en „Big“. In de basistoestand is „Empty“ (leeg) ingevoerd, omdat geen waardes aangegeven dienen te worden. Afhankelijk van de gekozen display-layout past de weegave van het configuratiemenu zich overeenkomstig aan. 2.
-
Page 69: Functies In Verbinding Met De Pc Software „Piko Analyst
Deze software biedt u de meest omvangrijke analyse- en meetmogelijkheden. Naast de in de App „PIKO Messwagen H0“ en de functies van de PC-software „PIKO ConfigTool“ beschikbare opties zijn er grafische weergaves van de meetwaarden, een archiveringsfunctie alsook analysemogelijkheden van een tijd- resp. trajectsectie. -
Page 70: Wlan
7.1 WLAN Om met de PIKO H0 meetwagen te worden verbonden, moet de WLAN / WiFi van uw Android-apparaat of uw PC geactiveerd zijn. In de uitleveringstoestand heet de PIKO H0 meetwagen „PIKO-Messwagen_H0“ (SSID / naam van de WLAN). De invoer van een wachtwoord is niet nodig. -
Page 71: Verdere Aanwijzingen
*met gedeactiveerde WLAN; met geactiveerde WLAN ca. 2 uren. 7.4.2 Als de PIKO H0 meetwagen niet via de rails of via een USB van spanning wordt voorzien en niet beweegt, dan schakelt hij zich na ca. 3 minuten automatisch uit. - Page 73 CARRO MISURAZIONI H0 PIKO PIKO H0 MESSWAGEN ISTRUZIONI D’USO...
- Page 74 2.4 Modalità di funzionamento ............7 5.1 I nstallazione ed avvio del software 2.5 Funzionalità WLAN ..............8 “PIKO Messwagen ConfigTool” ..........15 Il Carro Misurazioni H0 PIKO / Funzioni a bordo del carro ..8 5.2 Funzioni del programma ............15 3.1 Accensione del carro ..............9 5.2.1 Aggiornamento / Reset ............15 3.2 Il display a colori ................9...
- Page 75 Avvertenze di sicurezza: Corretto smaltimento del presente prodotto (rifiuti elettronici) (Vale per i Paesi dell’Unione Europea e per altri Paesi europei dotati di sistema di raccolta differenziata) Il contrassegno applicato sul prodotto e sulla relativa documentazione indica che, al termine della vita utile, il prodotto stesso non andrà smaltito nei normal rifiuti domestici. Il presente apparecchio andrà smaltito separatamente da altri tipi di rifiuti, al fine di non danneggiare l’ambiente, né la salute umana, con smaltimenti di rifiuti non controllati. L’apparecchio andrà riciclato, per promuovere un riutilizzo sostenibile delle risorse materiali. Gli utenti privati dovranno rivolgersi al rivenditore presso il quale avranno acquistato il prodotto, oppure alle Autorità competenti, per informarsi su come riciclare l’apparecchio nel rispetto dell’ambiente. Gli utenti commerciali dovranno contattare i rispettivi fornitori e consultare le condizioni del contratto di vendita. Il presente prodotto non andrà smaltito assieme ad altri rifiuti commerciali. Articolo di modellismo: questo non è un giocattolo! Si prega di conservare le avvertenze accluse e le Istruzioni d’uso. Attenzione! Data la riproduzione fedele al reale ed in esatta scala, nonché per ragioni funzionali, il prodotto presenta elementi appuntiti e spigoli. In caso di utilizzo non conforme, vi è rischio di lesioni. Il modello andrà utilizzato esclusivamente con un trasformatore di tipo omologato e identificato nel seguente modo Corrente alternata: tensione di marcia max.: 16 V ~ , tensione di commutazione: 24 V ~ , Corrente continua: tensione di marcia max.: 12 V Avvertenza importante: Non è consentito l’utilizzo di assali per corrente alternata! Con riserva di modifiche tecniche e di coloritura, nonché riguardo ad eventuali errori e alle possibilità di fornitura. Dimensioni e illustrazioni hanno carattere orientativo. La diffusione e la riproduzione, in qualsiasi forma, della presente documentazione richiedono la previa autorizzazione scritta da parte di PIKO. PIKO® è un marchio registrato. 55057-90-7000 PIKO Spielwaren GmbH © 2018...
-
Page 76: Introduzione
1. Introduzione Congratulazioni per il vostro acquisto: con il Carro Misurazioni H0 PIKO, infatti, disponete ora di un prodotto tecnicamente all’avanguardia, il primo in assoluto nel suo genere! Grazie all’innovativa tecnologia del Carro Misurazioni H0 PIKO, è ora possibile rilevare parametri che vanno ben oltre la sola velocità o il tragitto percorso. La costante evoluzione del fermodellismo e delle relative tecnologie comportano esigenze sempre più impegnative anche nella realizzazione dei plastici, nella loro progettazione e nelle relative verifiche funzionali. Anche l’impostazione conforme al reale delle locomotive, ad esempio per la velocità massima, è un aspetto di sempre maggiore importanza. Sinora, le verifiche più impegnative su un plastico erano possibili soltanto con metodi indiretti e con complicati ausili; quanto alle zone non visibili dei plastici stessi, verificarle non era praticamente possibile, o quantomeno solo con grande sforzo. Fra le verifiche che si possono effettuare su un plastico ferroviario, le più semplici riguardano, ad esempio, la corretta posa del binario, l’adeguato livello di tensione per la marcia dei treni o l’effettiva percorribilità dei tratti in pendenza. Se tutto questo è senz’altro verificabile con un “treno di prova”, ciò non consente, però, di rilevare alcun valore concreto, ma soltanto di garantire il semplice funzionamento. Verificare l’esatta posa del binario, in particolare, è quasi un azzardo. Per esigenze più impegnative, occorre poter analizzare risultati concreti. Ad esempio, l’esatta velocità dei modelli, il tragitto percorso, l’esatta pendenza espressa in percentuale, la sopraelevazione del binario, la tensione presente al binario stesso ed il segnale digitale. Ora, grazie al Carro Misurazioni H0 PIKO, tutti questi parametri si possono rilevare con la massima praticità, fino al minimo dettaglio! Oltre al funzionamento autonomo del carro, potrete anche utilizzare un’app per cellulari (Android), oppure un programma per PC. Mediante un apposito modulo WLAN integrato, potrete agevolmente collegare al carro sino a 4 periferiche, per visualizzare graficamente i valori di misurazione. Per inciso, tali valori sono rilevabili con precisione davvero al centimetro, o al singolo punto percentuale! Resterete stupiti da quante informazioni scoprirete sul vostro plastico! -
Page 77: Descrizione Del Sistema E Del Funzionamento
2. Descrizione del sistema e del funzionamento 2.1 Il Carro Misurazioni H0 PIKO Questo Carro Misurazioni, nell’accattivante design DB (o di qualsiasi altra amministrazione ferroviaria), è un autentico prodigio di tecnologia fermodellistica! Grazie alle possibilità che offre, lo “svolgere misurazioni” si può ora quasi considerare un nuovo ramo del modellismo ferroviario. In abbinamento ad un cellulare Android o ad un PC, potrete rappresentare graficamente i valori di misurazione ed analizzarli. E nel PC potrete anche memorizzare i dati stessi, per esaminarli in un secondo momento. Inoltre, tramite un apposito archivio, potrete assegnare i valori rilevati ad una determinata locomotiva, ad esempio per assicurarne i necessari cicli di manutenzione. Avrete così la possibilità di verificare il vostro plastico con precisione davvero al centimetro, che lo stiate ancora allestendo o che lo abbiate già in opera. Per utilizzarlo su un plastico a due conduttori (“binario DC”), potrete assegnare al carro un indirizzo specifico, oppure “sorvegliare” un indirizzo già assegnato. Con l’indirizzo specifico del carro, mediante un apposito tasto funzione, potrete inoltre disattivare il display durante la marcia. Il cosiddetto “indirizzo sniffer”, ossia l’indirizzo assegnato che viene sorvegliato, consente, ad esempio, di verificare la corretta trasmissione dei segnali. Per le possibilità che tutto questo offre, vi rimandiamo ad una parte successiva delle presenti istruzioni. Ne sarete entusiasti! 2.2 Dati tecnici del Carro Misurazioni H0 PIKO • Ampie porte scorrevoli, dietro alle quali si trovano il display e i tasti funzione • Display grafico a due colori per visualizzazione dei valori reali della misurazione selezionata (è possibile scegliere fra più modalità), affiancato da superfici “touch-sensible” per scorrere le varie schermate • Le schermate sono configurabili singolarmente, per valori di misurazione e dimensioni di rappresentazione • Memoria di bordo, per memorizzare una determinata corsa di misurazione (autonomia sino a 3 ore, a WLAN disattivata!) • Batteria ausiliaria di bordo, per funzionamento autonomo (senza tensione di alimentazione supplementare, per modalità “StandAlone”; a WLAN attivata, il funzionamento autonomo è possibile per circa 120 minuti) • Tasto per eseguire varie selezioni manuali, ad es. attivazione / disattivazione WLAN, selezione lingua o avvio corsa di misurazione • Quattro pattini di presa corrente integrati (a scopo di misurazione e di ricarica) • Faccia interna della ruota stampigliata, con sensore flangiato per rilevamento del percorso • Ingresso USB, per lettura dei dati memorizzati e per ricarica della batteria • Peso del carro: circa 80 g... -
Page 78: Funzioni E Possibilità Di Misurazione
2.3 Funzioni e possibilità di misurazione • Misurazione del percorso: Il tragitto percorso è visualizzabile in cm, m e km (1:87). In abbinamento al software per PC, potrete ad esempio rilevare le percorrenze giornaliere, oppure assegnarle ad una determinata locomotiva.Se lo desiderate, potrete inoltre commutare sulle unità di misura anglosassoni, per visualizzare i valori anche in pollici, piedi o miglia. • Misurazione della velocità: La velocità istantanea è visualizzabile in cm/s, m/s e km/h (1:87). Anche in questo caso, se lo desiderate, potrete commutare sulle unità di misura anglosassoni. In abbinamento al software per PC, potrete ad esempio visualizzare anche la velocità media o quella massima (valore massimo di giornata). • Misurazione della pendenza: Con questa funzionalità, potrete misurare le pendenze con precisione al decimo punto percentuale. Ciò vi consentirà, ad esempio, di realizzare un plastico “a norma”, di posare a regola d’arte tracciati elicoidali o anche, semplicemente, rilevare la pendenza massima su plastici già esistenti. Inoltre, una pendenza ritenuta “percorribile” si potrà utilizzare come riferimento per realizzare nuove parti di plastici, “azzerando” il Carro Misurazioni su tale valore di pendenza: così, realizzerete i nuovi tratti in pendenza con grande facilità, come se utilizzaste una livella a bolla, con precisione dello 0,1%! • Misurazione della sopraelevazione: Un’ulteriore novità è la misurazione della sopraelevazione, con cui potrete visualizzare la sopraelevazione trasversale del binario, espressa in percentuale. Ciò vi consentirà, ad esempio, di realizzare in modo uniforme le sopraelevazioni in curva – o anche esattamente a norma, a vostra preferenza! • Misurazione della tensione: Che si tratti di tensione analogica o digitale, la tensione effettiva al binario verrà visualizzata in volt*. Così, potrete comodamente individuare dove, nel plastico, occorrano punti di alimentazione supplementari, oppure dove si trovi un eventuale difetto. -
Page 79: Modalità Di Funzionamento
• Possibilità di assegnare un indirizzo sniffer DCC / “indirizzo locomotiva” Su un plastico con sistema digitale DCC, il carro potrà “sorvegliare” anche altri indirizzi. Questa funzione consente, ad esempio, di circoscrivere cause di guasto, rendendo più agevole individuarne la causa. Torneremo su quest’argomento nel corso delle presenti istruzioni. In abbinamento al software per PC, sono possibili ulteriori funzioni: potrete, ad esempio, memorizzare permanentemente nel PC stesso i risultati di misurazione, assegnarli a rotabili specifici o anche rilevare i valori medi sul plastico. Mediante il software, potrete inoltre effettuare tutte le impostazioni che il carro consente: ad esempio, configurare liberamente i valori di misurazione sul display, nella dimensione di rappresentazione o nella disposizione. 2.4 Modalità di funzionamento Il Carro Misurazioni H0 PIKO è utilizzabile in diverse “varianti funzionali”: 1. Carro in modalità “StandAlone” I valori reali verranno visualizzati sul display e, avviata una “corsa di misurazione”, sarà possibile registrare nella memoria interna sino a 180 minuti di valori di misurazione, che si potranno poi leggere sul PC. La visualizzazione su display si potrà commutare sul valore di misurazione desiderato, mediante le superfici “touch-sensible”. In tale modalità, la gamma di funzioni e le possibilità di analisi saranno, naturalmente, limitate. 2. In abbinamento all’app per cellulari Android Qui, come anche sul display del carro, verranno visualizzati i valori reali della misurazione in corso. Tramite apposito menu di opzioni, potrete selezionare i valori di misurazione visualizzati nell’app. Qui potrete inoltre assegnare l’indirizzo DCC del carro e un indirizzo locomotiva DCC (“indirizzo sniffer”). E tramite i tasti di direzione, potrete anche commutare la visualizzazione sul display del carro, oppure selezionare le unità di misura visualizzate nell’app: ad esempio, cm/s, m/s o km/h (H0). -
Page 80: Funzionalità Wlan
Station mode Attivando questa modalità,* il carro si potrà connettere anche ad un router, oppure ad una rete domestica. A tale scopo, dovranno essere noti i dati di accesso della rete domestica stessa, non essendo possibile la connessione automatica (tramite pulsante). * Per eseguire la configurazione, sarà necessario almeno il software gratuito “PIKO Messwagen ConfigTool”. WLAN – AccessPoint e Station Mode in modalità mista Il Carro Misurazioni H0 PIKO può anche operare in parallelo con entrambe le modalità WLAN. Potranno ricevere dati dal carro fino a quattro periferiche contemporaneamente. In altri termini, il carro potrà inviare dati al PC tramite rete domestica, mentre altre tre periferiche accederanno alla WLAN del carro stesso. 3. Il Carro Misurazioni H0 PIKO / Funzioni a bordo del carro Dietro alle porte scorrevoli del Carro Misurazioni H0 PIKO si celano, su un lato, il display grafico a colori; sull’altro (il lato posteriore), i pulsanti e l’ingresso USB. -
Page 81: Accensione Del Carro
3.1 Accensione del carro Il Carro Misurazioni H0 PIKO si può accendere sia premendo un pulsante, sia automaticamente, non appena viene rilevata tensione sul binario*. Per accendere il Carro Misurazioni H0 PIKO tramite pulsante, premere un qualsiasi pulsante per un secondo. * Ciò non vale per i binari AC, né per il “binario a tre conduttori” 3.2 Il display a colori 3.2.1 Simboli del display Il display fornisce informazioni sulla misurazione in corso e sulle varie modalità operative. La selezione della modalità del caso verrà visualizzata anche sul retro, mediante appositi LED. Per ulteriori informazioni al riguardo, consultate il paragrafo successivo. Spiegazione dei simboli – barra di stato superiore (da sinistra verso destra): 1. Segnale binario – Analogico o digitale 2. Memoria dati – Nessuna corsa di misurazione, oppure “Messfahrt aktiv” (Corsa di misurazione attiva) -
Page 82: Superfici "Touch-Sensible
Posizionate il polpastrello di un dito su una delle aree contrassegnate nell’immagine, mantenendolo in posizione per mezzo secondo. A questo punto, il display scorrerà in entrambe le direzioni le varie schermate, oppure le varie funzioni – vedi paragrafo 2.3 –, senza che occorra esercitare pressione. Le piccole frecce al margine inferiore del display indicheranno se sia possibile proseguire a scorrere. 3.3 La “tastiera del mouse”: il lato con tasti e LED (lato posteriore del Carro Misurazioni) Dietro alla seconda porta scorrevole del Carro Misurazioni H0 PIKO, si cela la cosiddetta “tastiera del mouse”. Vi si trovano in totale quattro pulsanti, quattro LED e un ingresso USB: 3.3.1 Il significato dei LED, da sinistra verso destra 1. Il LED rosso a) L ampeggia brevemente in fase di avvio o di “boot” del carro, assieme al LED giallo, oppure durante un aggiornamento del firmware. -
Page 83: Le Funzioni Dei Pulsanti
3.3.2 Le funzioni dei pulsanti Il Carro Misurazioni H0 PIKO presenta quattro pulsanti, sul margine del circuito stampato. Le rispettive funzioni sono le seguenti: 1. „POWER“ a) Premendo il tasto brevemente, verrà terminata la “corsa di misurazione”. b) P remendo il tasto a lungo (7 secondi), il carro verrà spento. Il LED rosso lampeggerà, quando sarà possibile rilasciare il tasto POWER. 2. „MODE“ a) Premendo il tasto brevemente, si cambierà la lingua di visualizzazione. b) P remendo il tasto a lungo (4 secondi), si avvierà una “corsa di misurazione”. I dati verranno registrati nella memoria interna e si potranno successivamente leggere, tramite USB*. Sino a quando la corsa di misurazione sarà attiva, il LED giallo lampeggerà in modo continuo. Premendo brevemente il tasto “POWER”, la corsa di misurazione verrà terminata e il LED giallo terminerà di lampeggiare. * A tale scopo, sarà necessario il software per PC “PIKO Analyst”. 3. „RESET“ a) P remendo il tasto a lungo, per circa 4 secondi, il tragitto percorso sino a quel momento verrà azzerato. Il LED giallo lampeggerà per due volte, a scopo di conferma. b) P remendo il tasto a lungo, per circa 4 secondi, il carro verrà ripristinato alle impostazioni di fabbrica. Tutte le modifiche effettuate sino a quel momento verranno cancellate, oppure sovrascritte con le impostazioni di fabbrica. Il LED giallo lampeggerà per cinque volte a scopo di conferma. 4. „WLAN“ Premendo il tasto brevemente, la WLAN verrà disattivata o riattivata. A WLAN attiva, il LED blu sarà acceso con luce fissa... -
Page 84: Funzioni In Modalità "Standalone
3.4 Funzioni in modalità “StandAlone” Il Carro Misurazioni H0 PIKO è utilizzabile per misurazioni sul plastico anche senza ulteriori accessori. Il display preconfigurato, affiancato da superfici “touch-sensible” che ne consentono la commutazione, permette di accedere a tutti i principali valori di misurazione già nello stato alla consegna. I tasti descritti in precedenza e le relative modalità di funzionamento consentono anche di effettuare le principali impostazioni direttamente sul carro. Le ulteriori impostazioni ed opzioni sono possibili soltanto con il software per PC “PIKO Messwagen ConfigTool”, che troverete gratuitamente nel nostro Web shop, al seguente indirizzo: www.piko-shop.de/?a=mw. 3.5 Spegnimento del carro Per spegnere il Carro Misurazioni H0 PIKO, premere il pulsante “POWER” per sette secondi. Quando il LED rosso inizierà a lampeggiare, il tasto si potrà rilasciare ed il carro si spegnerà. 4. Funzioni abbinate all’app per Android “PIKO Messwagen” Nel nostro Web shop PIKO, potrete scaricare gratuitamente l’app per Android “PIKO Messwagen”. A tale riguardo, consultate anche le avvertenze d’installazione dell’app, al capitolo “7. Suggerimenti di utilizzo”. Mediante quest’app potrete visualizzare fino a sei diversi valori di misurazione, senza dover “inseguire” il vostro carro per leggerli! Così, svolgerete agevolmente misurazioni anche in zone del plastico non visibili. L’app è strutturata in maniera intuitiva, per renderne l’utilizzo il più semplice possibile. Oltre a visualizzare i valori di misurazione, sul carro potrete anche effettuare altre semplici impostazioni: ad esempio, assegnare un un indirizzo DCC specifico del carro, oppure un indirizzo locomotiva da “sorvegliare”. -
Page 85: Funzioni Della Schermata Principale
4.1 Funzioni della schermata principale 4.1.1 Modifica dell’unità dei valori di misura Toccando su “Geschwindigkeit” (Velocità) o “Strecke” (Percorso), si potrà modificare l’unità di misura visualizzata: ad esempio, per passare da cm/s a m/s. Mantenendo premuto “Strecke” (Percorso), si potrà inoltre azzerare il tragitto percorso sino a quel momento. 4.1.2 Visualizzazione di più / meno valori di misura Al sottomenu “Angezeigte Messwerte” (Valori di misurazione visualizzati), nel menu delle impostazioni, si potranno scegliere liberamente i valori di misurazione da visualizzare sulla schermata principale. 4.1.3 Tasti di direzione destro e sinistro Mediante le apposite frecce, sarà possibile scorrere le varie schermate visualizzate sul carro. 4.2 Menu “Einstellungen” (Impostazioni) Tramite il tasto “Einstellungen” (Impostazioni), sulla schermata principale, si accederà al menu delle opzioni, che consente di effettuare le impostazioni principali. 4.2.1 Formato delle unità... -
Page 86: Indirizzo Locomotiva
4.2.3 Indirizzo locomotiva Qui si potrà immettere l’indirizzo locomotiva da “sorvegliare”*. Se il carro circola su un plastico DCC a due conduttori, potrà “sorvegliare” altri indirizzi digitali. * L’immissione non sarà possibile, se sarà selezionata la spunta su “Auto Lokadresse” (Indirizzo locomotiva automatico) 4.2.4 Indirizzo locomotiva automatico Selezionando questa spunta, si potrà assegnare un indirizzo da “sorvegliare”, attivando e disattivando F0 per tre volte in rapida successione, sulla locomotiva o sulla vettura desiderata. Il Carro Misurazioni registrerà tale comando e, da quel momento, “sorveglierà” tale indirizzo*. * Sarà possibile immettere indirizzi brevi e lunghi. 4.2.5 Valori di misurazione visualizzati Qui si potranno scegliere i valori di misurazione da visualizzare sulla schermata principale dell’app. 4.2.6 Reset del percorso Azzerare il tragitto percorso sino al momento. Verrà visualizzata una domanda di sicurezza. La stessa funzione si potrà attivare mantenendo premuto il valore di misurazione “Strecke” (Percorso) sulla schermata principale del display. 4.2.7 Taratura Azzerare i valori angolari dei sensori. Con questa funzione, durante la realizzazione di un nuovo plastico, si potranno rilevare punti e valori di riferimento, per poi costruire basandosi sul “valore zero”: in altri termini, il carro si potrà utilizzare come una livella a bolla, o come un calibro di riferimento 4.2.8 Versioni software Sotto al campo della taratura, saranno visibili anche informazioni sulle versioni software dell’app e del carro. -
Page 87: Funzioni Abbinate Al Software Per Pc "Piko Messwagen Configtool
5. Funzioni abbinate al software per PC “PIKO Messwagen ConfigTool” Date le molteplici possibilità offerte dal Carro Misurazioni H0 PIKO, i soli pulsanti sul carro e i soli tasti dell’app non bastano per poter effettuare tutte le impostazioni. Mediante il software “PIKO Messwagen ConfigTool”, che per voi è gratuito, e un cavo dati USB, potrete comodamente configurare il Carro Misurazioni H0 PIKO sul vostro PC. Troverete il software gratuitamente nel nostro Web shop PIKO, al seguente indirizzo: www.piko-shop.de/?a=mw. 5.1 Installazione ed avvio del software “PIKO Messwagen ConfigTool” Scaricate il software dal Web shop PIKO e salvatelo nel vostro hard disk. L’installazione del software non è necessaria. Prima dell’avvio, verificate che il Carro Misurazioni H0 PIKO venga riconosciuto dall’ingresso USB del computer. Qualora il vostro PC non dovesse riconoscere il Carro Misurazioni H0 PIKO, oppure se il driver del dispositivo non dovesse essere installato correttamente, scaricate anche il pacchetto driver aggiuntivo “CDM21226_Setup. exe”, che troverete alla stessa pagina del Web shop del “PIKO Messwagen ConfigTool”. Tale software installerà i driver FTDI eventualmente mancanti per l’USB. Conclusa l’installazione, il Carro Misurazioni H0 PIKO verrà riconosciuto dal PC. Avviate ora il “PIKO Messwagen ConfigTool”, con un doppio clic su “PIKO Messwagen ConfigTool_v1_00.exe”. 5.2 Funzioni del programma Per poter accedere alle impostazioni del Carro Misurazioni H0 PIKO, fare clic su “Verbinden” (Connetti). -
Page 88: Configurazione Dcc
5.2.3 Configurazione DCC Potrete assegnare al carro un indirizzo digitale specifico, oppure potrete fare in modo che il carro stesso “sorvegli” un determinato indirizzo locomotiva (opzione possibile nella sola modalità DCC). 5.2.4 Configurazione display Nello stato alla consegna, il carro presenta sul display otto schermate predefinite, con i relativi valori di misurazione. Qui potrete configurare liberamente tutte le schermate, sino ad un massimo di quindici. Inoltre, con un apposito tasto della schermata principale, il software “PIKO Messwagen ConfigTool” potrà verificare automaticamente la disponibilità di nuovi aggiornamenti, per mantenervi sempre tecnicamente all’avanguardia. 5.3 Avvertenze di utilizzo del software per PC “PIKO Messwagen ConfigTool” 5.3.1 Aggiornamento / Reset Aggiornamento Per aggiornare il firmware del Carro Misurazioni H0 PIKO, andrà scaricato il file “MesswagenComplete_v1_00.pfw”* : Il file è disponibile nel Web shop PIKO, alla stessa pagina del software “PIKO Messwagen ConfigTool”. * Il numero di versione, in caso di aggiornamento, sarà differente da quello qui indicato. Selezionare, tramite i tre puntini nella linea di testo vuota, il file di firmware aggiornato appena scaricato, quindi avviare l’aggiornamento, facendo clic su “Update” (Aggiornamento). Reset / Ripristino alle impostazioni di fabbrica Nella stessa finestra dell’aggiornamento, vi è anche possibilità di ripristinare il carro alle impostazioni di fabbrica. Fare clic sull’apposito tasto e... -
Page 89: Configurazione Wifi
Nello stato alla consegna, il nome della rete, o “SSID”, è “PIKO-Messwagen_H0”. Non è predefinita alcuna password. Attenzione! Qualora ci si sia già connessi con un dispositivo al Carro Misurazioni H0 PIKO e si assegni ora una password, oppure la si modifichi, la connessione WLAN esistente sino a quel momento andrà persa. I dati di accesso nel proprio dispositivo, quindi, andranno modificati conformemente alle modifiche apportate sul Carro Misurazioni H0 PIKO. -
Page 90: Configurazione Dcc
5.3.3 Configurazione DCC In questo menu si potranno effettuare impostazioni per la modalità DCC. “Wagen Adresse” (Indirizzo carro) Il Carro Misurazioni H0 PIKO, se utilizzato su un binario DC (“binario a due conduttori”), si potrà comandare direttamente anche tramite una centralina DCC. Per offrirvi un valore aggiunto anche in tale modalità, abbiamo integrato le seguenti funzioni: F0 On – Disattiva il display del Carro Misurazioni H0 PIKO F1 – Scorre di una schermata in avanti F2 – Scorre di una schermata all’indietro Avvertenza tecnica: Su binari Märklin, o AC (“binari a tre conduttori”), la ricezione dei dati DCC non è possibile, in quanto il Carro Misurazioni H9 PIKO non è dotato di pattino centrale. „Lok Adresse“ (Indirizzo locomotiva) Per un’eventuale ricerca errori in un sistema digitale DCC, il Carro Misurazioni H0 PIKO è anche in grado di “sorvegliare” un determinato indirizzo locomotiva. In abbinamento al software per PC “PIKO Analyst” (55051), si potrà, ad esempio, verificare se un segnale sia stato correttamente inviato sul binario, oppure se già in tale punto vi siano problemi. Perciò, se la locomotiva non dovesse eseguire un certo comando, la ricerca errori risulterà più semplice: si potrà direttamente sapere se l’errore sia nella centralina (all’occorrenza, verificare le impostazioni), o se invece possa esserci un problema nella locomotiva. Nello stato alla consegna, il carro sorveglierà l’indirizzo DCC standard “3”. „Auto“ (Modalità automatica) Selezionando questa spunta, nel Carro Misurazioni H0 PIKO si attiverà una funzione automatica, per sorvegliare un nuovo indirizzo locomotiva. Sulla locomotiva desiderata, premere “F0” per 6 volte entro 3 secondi (3x On, 3x Off). L’indirizzo locomotiva selezionato dal protocollo DCC verrà registrato dal Carro Misurazioni H0 PIKO ed opportunamente acquisito. Nello stato alla Consegna, il Carro Misurazioni H0 PIKO presenta già una schermata preconfigurata sul display, che visualizza l’indirizzo locomotiva. Qui si potrà stabilire, con grande semplicità, se un determinato indirizzo sarà stato acquisito o no. -
Page 91: Configurazione Display
5.3.4 Configurazione display Naturalmente, vi offriamo anche la possibilità di configurare a vostra scelta le schermate di display visualizzate sul carro. Nello stato alla consegna, sono già configurate otto schermate di display, in varie modalità di rappresentazione. In totale, potrete configurare liberamente sino a quindici schermate di display. Informazioni fondamentali sulla configurazione del display La pagina di display rappresentata nel PIKO-ConfigTool corrisponderà a quella attualmente visualizzata sul carro. Mediante l’apposita freccia (visibile soltanto a destra nell’illustrazione), potrete commutare fra le varie schermate di display preconfigurate. Premendo per sette volte sulla freccia a destra, raggiungerete l’ultima schermata di display configurata. Siccome, per il momento, “alla sua destra” non vi saranno altre schermate, il simbolo della freccia si trasformerà in un segno [+]. Ora, premendo su [+], potrete aggiungere una nuova schermata. - Page 92 Creazione di una nuova schermata di display 1. S elezionate un layout per la schermata di display desiderata. Qui, potrete scegliere fra le opzioni “Small”, “Medium” e “Big”. Nello stato base, l’impostazione sarà “Empty” (Vuota), non occorrendo, in tale caso, visualizzare valori. In base al layout di display selezionato, la rappresentazione del menu di configurazione si adatterà automaticamente. 2. I n base al layout di display selezionato, sarà possibile visualizzare fino a sei valori di misurazione contemporaneamente. Con l’impostazione “Medium”. un valore di misurazione (“Main” - Principale) verrà visualizzato in maggiori dimensioni, nella metà superiore del display; un altro valore di misurazione (“Sub” - Secondario) verrà visualizzato in minori dimensioni, nella metà inferiore. 3. Memorizzare le impostazioni effettuate, confermando con “OK”.
-
Page 93: Funzioni Abbinate Al Software Per Pc "Piko Analyst
Avvertenza sulla selezione della visualizzazione “Empty” (Vuota): Impostando su “Empty” (Vuota) una visualizzazione preconfigurata, la schermata visualizzata scomparirà, oppure i valori di misurazione selezionati nella stessa non saranno più disponibili. Anche le schermate di display visualizzate “alla sua destra”, ora scompariranno, in quanto una schermata di display definita “Empty” (Vuota) costituisce una sorta di comando “Termina / Stop”. Niente paura, comunque: niente verrà cancellato, né scomparirà. Alla voce “Layout”, non appena tornerete ad una delle altre modalità di rappresentazione, i valori di misurazione precedentemente memorizzati nella schermata ricompariranno. 6. Funzioni abbinate al software per PC “PIKO Analyst” (55051) Oltre alla modalità “StandAlone” e all’abbinamento con un’app, i valori di misurazione si potranno visualizzare anche graficamente, sul PC. Questo software vi offre le più ampie e complete possibilità di analisi e di misurazione. Oltre alle opzioni disponibili nell’app “PIKO Messwagen H0” e nelle funzioni del software per PC “PIKO ConfigTool”, sono disponibili rappresentazioni grafiche dei valori di misurazione, una funzione di archiviazione e varie possibilità di analizzare un determinato lasso temporale, oppure un tratto di percorso. Per ulteriori informazioni sulle funzionalità del software per PC “PIKO Analyst”, consultate le Istruzioni d’uso del software. Tali istruzioni sono disponibili, in formato .pdf, unitamente al software per PC “PIKO Analyst”, oppure sono scaricabili, nello stesso formato .pdf, dal nostro Web shop PIKO. -
Page 94: Suggerimenti Di Utilizzo
7.2 Avvertenze d’installazione dell’app per Android “PIKO H0 Messwagen H0” (app non disponibile per iPhone) L’installazione andrà eseguita nel seguente modo: 1. Scaricate il file dell’app (con estensione “.apk”) dal nostro sito web e trasferitelo, via USB, nel vostro cellulare. 2. A ccedete al menu delle impostazioni di Android e, alla voce “Sicurezza”, selezionate la spunta sull’opzione “Sorgenti sconosciute”. In alternativa, tale opzione verrà interrogata in fase d’installazione. 3. Ad esempio mediante un File Manager, cercate il file “.apk” memorizzato ed installatelo. A questo punto, se la connessione WLAN con il carro sarà già attiva, potrete immediatamente avviare l’app. 7.3 Frecce indicatrici sul Carro Misurazioni H0 PIKO Le frecce indicatrici stampigliate sul Carro Misurazioni H0 PIKO fungono da riferimento per l’orientamento dei valori di misurazione, positivi o negativi. -
Page 95: Ulteriori Avvertenze
7.4. Ulteriori avvertenze 7.4.1 A batteria completamente carica, il Carro Misurazioni H0 PIKO può funzionare sino a 3 ore* senza necessità di ricarica. * A WLAN disattivata; quando la WLAN è attiva, l’autonomia è di circa 2 ore. 7.4.2 S e il Carro Misurazioni H0 PIKO non viene alimentato, dal binario oppure via USB, e non viene mosso, dopo circa 3 minuti si spegnerà automaticamente. 7.4.3 I l Carro Misurazioni H0 PIKO si può ricaricare con tensione AC o DC, analogica o digitale*. In modalità analogica, il valore di soglia per la ricarica è di circa 6 V. * Ciò non vale per i binari AC, né per il “binario a tre conduttori” 7.4.4 P er collegare il carro ad un PC tramite un ingresso USB, occorrerà un cavo USB per trasmissione dati*. In tale caso, anche la batteria verrà ricaricata via USB. * Non compreso in dotazione / È necessario il tipo “USB Micro-Type B” 8. Avvertenza importante Non è consentito l’utilizzo di assali per corrente alternata. 9. Legenda WiFi – Termine alternativo per “WLAN” DCC – Acronimo di “Digital Command Control” Sniffer – U na sorta di “addetto alle intercettazioni” che ascolta qualcosa – in questo caso, l’indirizzo DCC di una determinata locomotiva (vedi anche 4.2.3 “Indirizzo locomotiva”) - Page 96 PIKO Spielwaren GmbH Lutherstraße 30 • 96515 Sonneberg • GERMANY © PIKO 2018 · 55057-90-7000...
