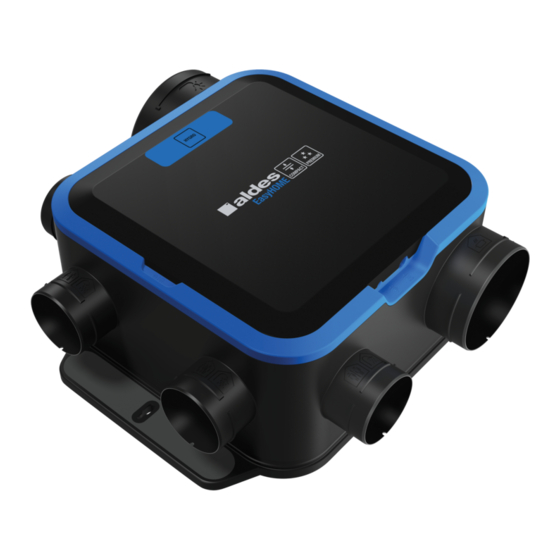

aldes EasyHOME Hygro Compact CLASSIC Installation And Maintenance Instructions Manual

Hide thumbs

page of 36

/ 36
Bookmarks

Quick Links

Download this manual

EasyHOME

Hygro Compact

CLASSIC,

PREMIUM MW,

PREMIUM MW HP,

PREMIUM MW SP

Instrucción de instalación y de mantenimiento

Manuale di installazione e di manutenzione

www.aldes.com

Notice d'installation et de maintenance

Installation and maintenance instructions

Installations- und Wartungsanleitung

Montage- en onderhoudshandleiding

Need help?

Do you have a question about the EasyHOME Hygro Compact CLASSIC and is the answer not in the manual?

Questions and answers

Summary of Contents for aldes EasyHOME Hygro Compact CLASSIC

Page 1 ® Notice d’installation et de maintenance Hygro Compact Installation and maintenance instructions Installations- und Wartungsanleitung CLASSIC, Montage- en onderhoudshandleiding PREMIUM MW, Instrucción de instalación y de mantenimiento PREMIUM MW HP, Manuale di installazione e di manutenzione PREMIUM MW SP www.aldes.com...
Page 2 1. GÉNÉRALITÉS • GENERAL INFORMATION • ALLGEMEINES • ALGEMEEN • GENERALIDADES • GENERALITÀ 1.1. Description • Description • Beschreibung • Omschrijving • Descripción • Descrizione Piquage refoulement Outdoor discharge Orificio de descarga Messanschluss Abluft Aftakking buitenafvoer Presa scarico esterno extérieur connection exterior Aftakking badkamer/...
Page 3 1.2. Dimensions • Dimensions • Abmessungen • Afmetingen • Dimensiones • Dimensioni (mm) 1.3. Recommandations • Recommendations • Empfehlungen • Aanbevelingen • Recomendacions • Raccomandazioni Avant installation, mise en route et maintenance, lire attentivement la fiche «Mise en garde et informations réglementaires», jointe à...
Page 4 2. MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO 2.1. Recommandations • Recommendations • Empfehlungen • Aanbevelingen • Recomendaciones • Raccomandazioni 55°C 5°C MINI MINI Kg/m Kg/m...
Page 5 Fixation multi-positions. Multi-position mounting. Lagenunabhängige Montage. Multi-positie montage. Varias posiciones de montaje. Fixation multi-positions. 2.2. Plans d’implantation • Installation plans • Einbaupläne • Montageschema’s • Planes de implantación • Disegni di montaggio 400 mm mini. 400 mm mini. 440 mm mini.
Page 6 2.3. Montage vissé sur paroi • Screw-in attachment to wall • Montage durch Wandverschraubung • Schroefbevestiging op muur • Montaje con tornillos en pared • Montaggio avvitato a parete MINI Kg/m tem pla llin g ge - Dri pe rça rit de Ga ba 40 6 mm...
Page 7 3. ASSEMBLAGE • ASSEMBLY • ZUSAMMENBAU • MONTAGE • ENSAMBLAJE • ASSEMBLAGGIO Boucher les piquages non utilisés • Block off connections not used • BDie nicht verwen- deten Anschlüsse verschließen • Niet-gebruikte aansluitopeningen dichtstoppen • Taponar las derivaciones no utilizadas • Chiudere gli attacchi inutilizzati Ø...
Page 8 4. RACCORDEMENT DES CONDUITS • DUCT CONNECTIONS • ANSCHLUSS DER KANÄLE • AANSLUITING VAN DE KANALEN • CONEXIONADO DE LOS TUBOS • RACCORDO DEI CONDOTTI Ø 160 11033016 Ø 80 11033010 Ø 125 11033011 Ø 80 Hors volume chauffé, isoler le réseau • Isolate the network, ex. volume heated • Das Netz mit Ausnahme des beheizten Volu- mens isolieren •...
Page 9 Raccordement avec EasyClip Algaine (en option sur la version Classic) • Connection using Algaine EasyClip (optional on the Classic ver- sion) • Anschluss mit EasyClip Algaine (Optional in der Classic Version) • Verbinding met EasyClip Algaine (Optioneel op de versie Classic) •...
Page 10 6. RACCORDEMENT ÉLECTRIQUE • ELECTRICAL CONNECTION • ELEKTRISCHER ANSCHLUSS • ELEKTRISCHE AANSLUITING • CONEXIONADO ELÉCTRICO • RACCORDO ELETTRICO 6.1. Alimentation électrique • Power supply • Stromversorgung • Stroomvoeding • Alimentación eléctrica • Alimentazione elettrica...
Page 11 Version • Versie • Versión • Versione Blanc / White Marron / Brown Vert / Jaune Vert / Jaune Green / Yellow Green / Yellow Bleu / Blue Bleu / Blue Compact Hygro CLASSIC Compact Hygro PREMIUM MW / SP / HP 6.2.
Page 12 6.2.2. SP & HP Fonctionnement standard : vitesse constante. ATTENTION mode obligatoire pour marché français selon AT 14.5/17-2266 • Standard operation: constant speed • Standard-Betrieb: konstante Drehzahl • Standaard werkstand: constant toerental • Funcionamiento estándar: velocidad constante 230 V • Funzionamento standard: velocità costante C 1 2 3 4 5 6 7 230 V C 1 2 3 4 5 6 7...
Page 13 6.2.4. SP Fonctionnement Vitesse 1 / Vitesse 2 / Vitesse 3. USAGE NON CONFORME POUR MARCHÉ FRANÇAIS (AT 14.5/17-2266) • Operation Speed 1 / Speed 2 / Speed 3 • Betrieb Drehzahl 1 / Drehzahl 2 / Drehzahl 3 • Werkstand Toerental 1 / Toerental 2 / Toerental 3 •...
Page 14 7. MAINTENANCE • MAINTENANCE • WARTUNG • ONDERHOUD • MANTENIMIENTO • MANUTENZIONE Pour conserver son efficacité et ses caractéristiques, le système de VMC doit être entretenu régulièrement. • To retain its efficiency and operating characteristics, the CMEV system must be serviced regularly. • Die Lüftungsanlage kann nur dann effizient bleiben und ihre normalen Leistungen bringen, wenn sie regelmäßig gewartet wird.
Page 15 8. SYSTÈME HYGRO Avis Technique France 14.5/17-2266 8.1. Hygro COMPACT Classic F1 au F2 3 sanitaires Domaine d’emploi F1 au F5 4 sanitaires F3 à F5 1B, 1WC Type de système Hygro B Hygro A Puissance électrique pondérée (W-Th-C) De 19.7 à 21.5 De 19.7 à...
Page 16 Hygro A Module d’entrée d’air Bouches d’extraction Type Logement Séjour Par chambre Cuisine SdB1 Autre SdB SdB avec WC Salle d'eau 2 x 45 2 x 30 BW21 B23 si 2 ème BW22 Bain de 2B + sinon B22 9. GARANTIE • WARRANTY • GARANTIE • GARANTÍA • GARANZIA Les groupes EasyHOME sont garantis 2 ans sous réserve du respect des conditions de mise en œuvre, d’utilisation et ®...
Page 17 10. FICHES ErP • ErP DATA SHEETS • ErP DATENBLÄTTER • ErP- INFORMATIEBLADEN • FICHAS ErP • ETICHETTE ErP EasyHOME HYGRO COMPACT Classic ® Marque commerciale fournisseur Aldes Désignation EasyHOME HYGRO COMPACT Classic ® Références 11033048 - 11033049 Classe énergétique - Climat moyen Climat moyen - SEC - Consommation énergétique spécifique...
Page 18 EasyHOME HYGRO COMPACT Premium MW & HP ® Marque commerciale fournisseur Aldes Aldes EasyHOME HYGRO COMPACT EasyHOME HYGRO COMPACT ® ® Désignation Premium MW Premium HP Références 11033050 - 11033051 11033052 - 11033054 Classe énergétique - Climat moyen Climat moyen - SEC - Consommation énergétique spécifique...
Page 19 EasyHOME HYGRO COMPACT Premium SP ® Marque commerciale fournisseur Aldes Désignation EasyHOME HYGRO COMPACT Premium SP ® Références 11033053 Classe énergétique - Climat moyen Climat moyen - SEC - Consommation énergétique spécifique -53.,94 (kWh/(m Climat froid - SEC - Consommation énergétique spécifique...
Page 20 EasyHOME HYGRO COMPACT Classic ® Supplier brand Aldes Designation EasyHOME ® HYGRO COMPACT Classic References 11033048 - 11033049 Energy class - Average climate Average climate - SEC - Specific energy consumption (kWh/(m a year) -25,14 Cold climate - SEC - Specific energy consumption (kWh/(m...
Page 21 EasyHOME HYGRO COMPACT Premium MW & HP ® Supplier brand Aldes Aldes EasyHOME ® HYGRO COMPACT EasyHOME ® HYGRO COMPACT Designation Premium MW Premium HP References 11033050 - 11033051 11033052 - 11033054 Energy class - Average climate Average climate - SEC - Specific energy consumption (kWh/(m...
Page 22 EasyHOME HYGRO COMPACT Premium SP ® Supplier brand Aldes Designation EasyHOME HYGRO COMPACT Premium SP ® References 11033053 Energy class - Average climate Average climate - SEC - Specific energy consumption (kWh/(m a year) -53.,94 Cold climate - SEC - Specific energy consumption (kWh/(m...
Page 23 EasyHOME HYGRO COMPACT Classic ® Handelsmarke des Lieferanten Aldes Bezeichnung EasyHOME HYGRO COMPACT Classic ® Artikel-Nr. 11033048 - 11033049 Energieklasse - Durchschnittliches Klima Durchschnittliches Klima - SEC - Spezifischer Energieverbrauch -25,14 (kWh/(m Kaltes Klima - SEC - Spezifischer Energieverbrauch (kWh/(m...
Page 24 EasyHOME HYGRO COMPACT Premium MW & HP ® Handelsmarke des Lieferanten Aldes Aldes EasyHOME ® HYGRO COMPACT EasyHOME ® HYGRO COMPACT Bezeichnung Premium MW Premium HP Artikel-Nr. 11033050 - 11033051 11033052 - 11033054 Energieklasse - Durchschnittliches Klima Durchschnittliches Klima - SEC - Spezifischer Energieverbrauch...
Page 25 EasyHOME HYGRO COMPACT Premium SP ® Handelsmarke des Lieferanten Aldes Bezeichnung EasyHOME HYGRO COMPACT Premium SP ® Artikel-Nr. 11033053 Energieklasse - Durchschnittliches Klima Durchschnittliches Klima - SEC - Spezifischer Energieverbrauch -53.,94 (kWh/(m Kaltes Klima - SEC - Spezifischer Energieverbrauch (kWh/(m...
Page 26 EasyHOME HYGRO COMPACT Classic ® Merknaam leverancier Aldes Benaming EasyHOME HYGRO COMPACT Classic ® Referenties 11033048 - 11033049 Energieklasse - Gematigd klimaat Gematigd klimaat - SEC - specifiek energetisch verbruik (kWh/(m -25,14 Koud klimaat - SEC - specifiek energetisch verbruik (kWh/(m...
Page 27 EasyHOME HYGRO COMPACT Premium MW & HP ® Merknaam leverancier Aldes Aldes EasyHOME HYGRO COMPACT EasyHOME HYGRO COMPACT ® ® Benaming Premium MW Premium HP Referenties 11033050 - 11033051 11033052 - 11033054 Energieklasse - Gematigd klimaat Gematigd klimaat - SEC - specifiek energetisch verbruik (kWh/(m...
Page 28 EasyHOME HYGRO COMPACT Premium SP ® Merknaam leverancier Aldes Benaming EasyHOME ® HYGRO COMPACT Premium SP Referenties 11033053 Energieklasse - Gematigd klimaat Gematigd klimaat - SEC - specifiek energetisch verbruik (kWh/(m -53.,94 Koud klimaat - SEC - specifiek energetisch verbruik (kWh/(m...
Page 29 EasyHOME HYGRO COMPACT Classic ® Marca comercial proveedor Aldes Denominación EasyHOME HYGRO COMPACT Classic ® Referencias 11033048 - 11033049 Clase energética - Clima templado Clima templado - CEE - Consumo de energía específico (kWh/(m -25,14 Clima frío - CEE - Consumo de energía específico (kWh/(m -52,20 Clima cálido - CEE - Consumo de energía específico (kWh/(m...
Page 30 EasyHOME HYGRO COMPACT Premium MW & HP ® Marca comercial proveedor Aldes Aldes EasyHOME HYGRO COMPACT EasyHOME HYGRO COMPACT ® ® Denominación Premium MW Premium HP Referencias 11033050 - 11033051 11033052 - 11033054 Clase energética - Clima templado Clima templado - CEE - Consumo de energía específico (kWh/(m...
Page 31 EasyHOME HYGRO COMPACT Premium SP ® Marca comercial proveedor Aldes Denominación EasyHOME HYGRO COMPACT Premium SP ® Referencias 11033053 Clase energética - Clima templado Clima templado - CEE - Consumo de energía específico (kWh/(m -53.,94 Clima frío - CEE - Consumo de energía específico (kWh/(m -11,37 Clima cálido - CEE - Consumo de energía específico (kWh/(m...
Page 32 EasyHOME HYGRO COMPACT Classic ® Marchio commerciale fornitore Aldes Designazione EasyHOME ® HYGRO COMPACT Classic Riferimenti 11033048 - 11033049 Classe energetica - Clima medio Clima medio - SEC - Consumo energetico specifico (kWh/(m -25,14 Clima freddo - SEC - Consumo energetico specifico (kWh/(m...
Page 33 EasyHOME HYGRO COMPACT Premium MW & HP ® Marchio commerciale fornitore Aldes Aldes EasyHOME HYGRO COMPACT EasyHOME HYGRO COMPACT ® ® Designazione Premium MW Premium HP Riferimenti 11033050 - 11033051 11033052 - 11033054 Classe energetica - Clima medio Clima medio - SEC - Consumo energetico specifico (kWh/(m...
Page 34 EasyHOME HYGRO COMPACT Premium SP ® Marchio commerciale fornitore Aldes Designazione EasyHOME ® HYGRO COMPACT Premium SP Riferimenti 11033053 Classe energetica - Clima medio Clima medio - SEC - Consumo energetico specifico (kWh/(m -53.,94 Clima freddo - SEC - Consumo energetico specifico (kWh/(m...
Page 35 NOTES...
Page 36 www.aldes.com...
