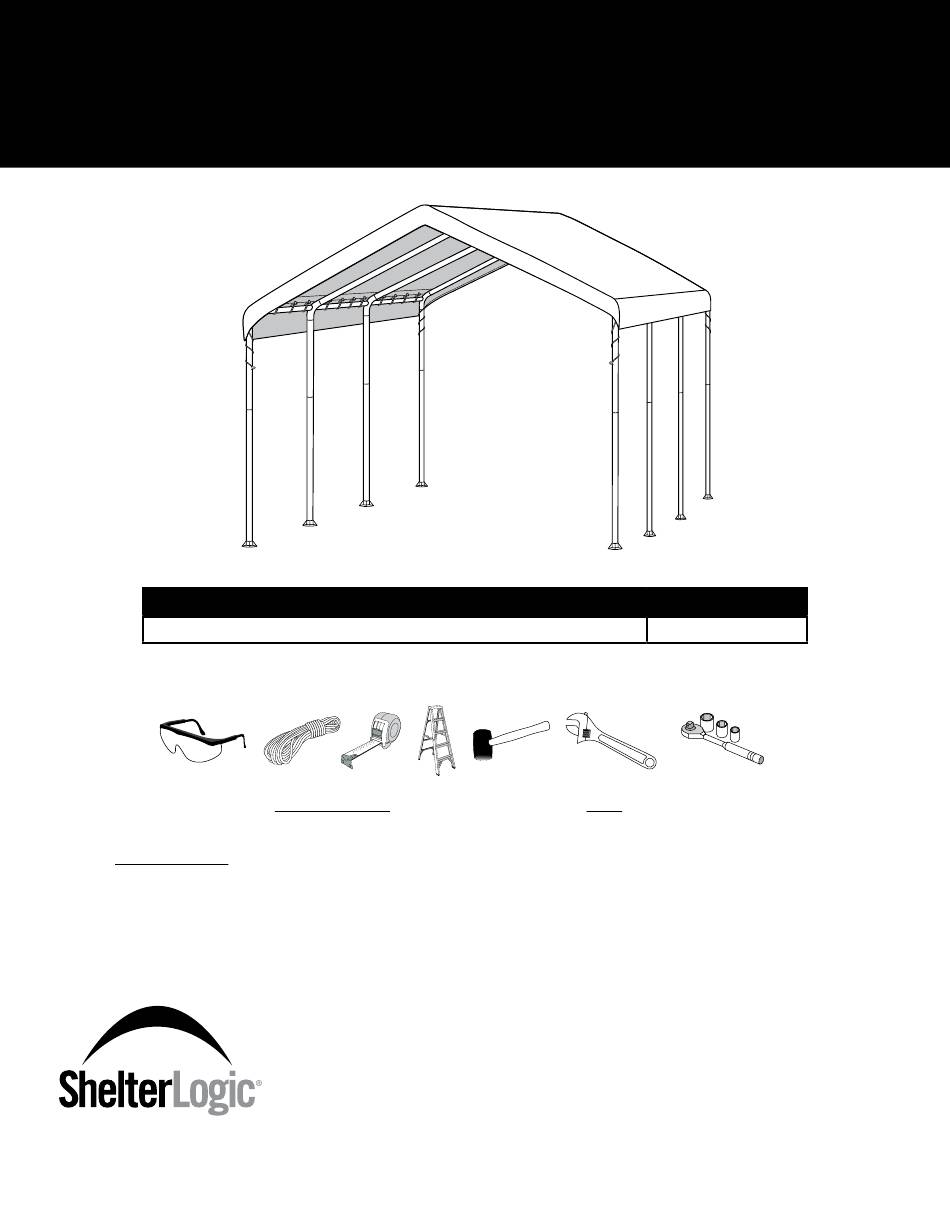

Toldo MAX AP™ de 3,05 m x 6,1 m - 8 Postes - Blanco
Por favor lea las instrucciones COMPLETAMENTE antes de ensamblar. Esta carpa DEBE de estar anclada de manera asegurada.
ESTA ES UNA ESTRUCTURA TEMPORAL Y NO SE RECOMIENDA COMO ESTRUCTURA PERMANENTE.
Antes de empezar: se recomiendan 2 o más personas para ensamblar, el tiempo aproximado de ensamble son 2 horas.
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
4/2/14
TOLDO MAX AP
Manual de Ensamble
DESCRIPCIÓN
HERRAMIENTAS RECOMENDADAS
Página 1
®
MODELO #
23545
7/16"
O
11
mm
Importado por/Imported by:
Servicios Home Depot, S. de R.L. de C.V.
Ricardo Margain 605, Santa Engracia,
San Pedro Garza García,
Nuevo León, C.P. 66267 México
R.F.C.: SHD-940509-I58
Tel. 01 800 00 46633
05_23545_D1
