电动锤钻

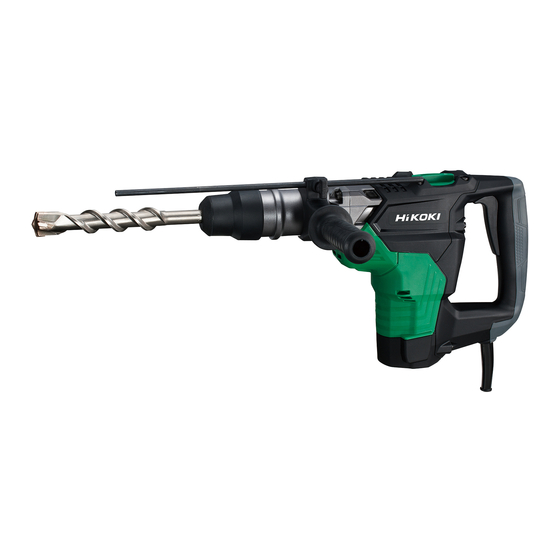

Rotary Hammer
DH 40MC
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DH 40MC and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI DH 40MC

Summary of Contents for HIKOKI DH 40MC

  • Page 1 电动锤钻 Rotary Hammer DH 40MC 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告 ......2 作业之前.............9 电动锤钻安全警告.........4 使用方法............10 其它安全警告...........4 使用锤钻夹盘和夹盘附加器....12 符号...............5 怎么样使用取心钻具.........13 规格...............5 更换润滑油.............14 标准附件.............5 维护和检查.............14 选购附件（分开销售） .........6 维修零部件一览表........16 用途...............8 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...

  • Page 4: 电动锤钻安全警告

    中文 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 电动锤钻安全警告 1. 请佩戴护耳罩。 暴露在噪声中会引起听力损伤。 2. 如果随工具提供辅助手柄，请使用。 操作失手会引起人身伤害。 3. 当在切削附件有可能碰到暗线或自身电线的场所进行操作时，只能通过绝缘 握持面来握住电动工具。 切削附件碰到带电导线可能会使电动工具的外露金属零件带电并使操作者发 生电击危险。 其它安全警告 1. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。 2. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电 缆或导管。 3. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会 将孔钻歪，甚至会造成危险。 4. 佩戴防尘口罩 不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的 身体健康。...

  • Page 5: 标准附件

    中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 --s/--s 额定电压 运行时间 / 停机时间 ---/min 电流 每分钟转动次数 瓦 二类工具 规格 DH40MC 型式 电压 220V 输入功率 1100 W 620 /min 空载转速 满载锤击率 2800 /min 钻头 ： 40 mm 容量 取心钻具 ： 105 mm 重量...

  • Page 6: 选购附件（分开销售

    中文 选购附件（分开销售） 1. 穿孔钻（旋钻＋锤击） ● 钻头（五槽圆柄） 外径 总长 代号 340 mm 313448 16 mm 540 mm 313456 340 mm 313449 19 mm 540 mm 313457 320 mm 313450 22 mm 520 mm 313458 320 mm 313451 25 mm 520 mm 313459 370 mm 313452...
  • Page 7 中文 4. 钻孔 ..用于钻金属和木材 ● 13mm 电钻夹盘 ● 夹盘附加器 ● 夹盘扳手 （13VLD-D） （五槽圆柄） 代码号 321813 代码号 313468 代码号 930515 5. 用树脂锚栓进行螺栓放置作业。 （旋钻＋锤击） （市售的标准插座） ● 树脂锚栓附加器 （五槽圆柄） 插座安装侧的平方面积 代码号 12.7 mm 313469 19.0 mm 313470 6. 破碎（锤击） 总长 代码号 280 mm 313471 ●...
  • Page 8 代码号 220 mm 313479 12. 洗涤器（排屑用） 代码号 320859 13. 电动锤润滑油 A 500 g （罐装） 代码号 980927 70 g （管装） 代码号 308471 30 g （管装） 代码号 981840 注 : 如有规格变动，HiKOKI 概不负责。 用途 旋钻与锤钻 ○ 钻开锚栓孔 ○ 对混凝土钻孔 单纯锤钻 ○ 混凝土破碎，凿平，挖掘，切屑（与选购件配合使用） （部分用途需与选购件配合使用）...

  • Page 9: 作业之前

    确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具 将出其不意地立刻转动，从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆。 延伸线缆要尽可能地短些。 4. 检查插座 如果插头插入插座后非常松动，就必须对插座进行修理。 联系持证电工，进行妥善修理。 如果使用这样的问题插座，可能会引起过热现象，进而造成严重危害。 5. 确认环境条件 确认工作场所条件合适，且符合规定的预防措施。 6. 如何安装工具 注意！ 对于例如钻头和尖钻等工具，请仅使用 HiKOKI 正品部件。 夹卡 (1) 先擦净，然后将附带的润滑油（装于绿管中）于工具 柄上。 工具 (2) 如图 1 所示，要安装工具（五槽圆柄）时，将它插 工具柄 入孔内直至其抵达孔底。 轻轻压入工具的同时加以转动，将工具的凹槽卡住， 这样锤钻可以钻入更深，直至完全插入。 (3) 拉动工具以确认它已被完全锁定。 (4) 要卸下工具时，按箭头方向尽量拉动夹持器并拉出工 具。 （图 2）...

  • Page 10: 使用方法

    中文 使用方法 1. 钻孔方法（图 3） (1) 把钻头放到钻孔位置，然后拉动开关触发器。 (2) 锤钻只需稍按压，让夹具能自由排出即可，无 需用力推压。 注意！ 图 3 本机内装有滑动离合器，钻头碰到钢筋等硬物时，钻 头会突然停止转动。这时，机身会因反冲力而转动。 因此，进行作业时，必须牢牢握住侧柄和主柄。 2. 凿平和破碎（图 4） 把工具放到凿平和破碎的作业位置上，利用手提电动 锤钻自重进行作业。 作业时，无需用力推压。 3. 在“旋钻＋锤击”状态下钻孔时∶ 图 4 注意！ 在马达转动时如果切换选择杆，工具会突然开始转动，从而导致意外事故发 生。务请在马达完全停止转动后再切换选择杆。 (1) 切换至“旋钻＋锤击”状态 (a) 转动选择杆。 (b) 如图 5 所示，将选择杆的 对准曲柄盖座 上的 。 注...
  • Page 11 中文 (1) 切换至“锤击” 选择杆 (a) 转动选择杆。 (b) 如图 6 所示，将选择杆的 对准曲柄盖上的 。 注 : 转动选择杆以查看它是否被完 全锁定并确认它不会转动。 选择杆 (2) 当固定冷凿等的作业位置时 图 6 图 7 (a) 转动选择杆。 如图 7 所示，将选择杆的 对准选 工具 夹卡 择杆座上的 。 (b) 如图 8 所示，转动夹持器或工具并将 工具固定在所需的作业方向。 (c) 请根据上面 (1) 中所述的步骤，将选 择杆切换至“锤击”的位置并固定工...

  • Page 12: 使用锤钻夹盘和夹盘附加器

    中文 7. 如何使用钻头（锥柄）和锥柄转接器 锥柄转接器 (1) 将带有锥柄的钻头安装在锥柄转接器中。 （图 11） 钻头 (2) 开启电源并钻一个基础孔。 （锥柄） (3) 使用洗涤器清洁灰尘后，将柱塞安装在锚端，然后将 带有柱塞的锚钉入锚端，并用手动锤将锚钉入。 (4) 若要拆下带有锥柄的钻头，在锥柄转接器的缝隙中插 图 11 入一个制销，将台座放置在电动锤钻下方并用手动锤 敲击制销。 （图 12） 锥柄 转接器 制销 台座 图 12 使用锤钻夹盘和夹盘附加器 请注意，若安装锤钻夹盘和夹盘附加器等另售部件，本机可在“仅旋钻”状态 下使用。请与在“旋钻＋锤击”状态下定位的选择杆一起使用。 警告！ 在操作中，请务必紧握把手和侧把手，以防您的身体摆动。 五槽圆柄 (1) 切换至“旋钻＋锤击”状态 有关切换至“旋钻＋锤击”状态的操作，请 按照第 10 页的〔3. 在“旋钻＋锤击”状态 夹持器...

  • Page 13: 怎么样使用取心钻具

    中文 怎么样使用取心钻具 镗穿大孔时，可使用取心钻具（轻载用） 进行作业。这时候，必需使用选购件的 中间销和取心钻柄。 取心 1. 安装 钻具 注意！ 应先确认电源开关是否切断，插头有 取心 无从电源插座拆除。 钻柄 (1) 把取心钻具安装於取心钻柄 （图 14） 。 润滑取心钻柄的螺纹，可使拆解更加 图 15 图 14 容易。 (2) 把取心钻柄安装於电动锤钻（图 15） 。 (3) 把中间销插入於导板上直到受挡阻为止。 导板 (4) 把导板和取心钻具拼装起来，往右向或左向转 中心销 动导板，直到朝下也不掉落（图 16） 。 取心钻 取心钻具 2.

  • Page 14: 更换润滑油

    中文 更换润滑油 此电动锤钻具有完全气密结构，可阻隔灰尘并防止润滑油泄漏。 因此，此电动锤钻可以很长一段时间内都不需要使用润滑油。请如下所述更换 润滑油。 润滑油更换时间 购买本产品后，每 6 个月需要更换一次润滑油。在更换润滑油时，请离您最近 的授权服务中心进行更换。 维护和检查 警告！ 在维护和检查期间，一定要“切断”电源，并将插座上的插头拔掉。 1. 检查工具的刀头 使用变钝的工具时可能会使电动机出现故障并降低效率，因此发现磨损后就 应立即更换或磨快工具的刀头。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 警告！ 使用螺钉松动的电动锤钻会导致危险。 3. 电动机的维护 磨损极限 炭刷号 电动机绕组是电动工具的“核心” 。应注意切 勿使其暴露于油或水中而令绕线受损和 / 或受 潮。 4. 检查炭刷 ： ( 图 19) No.43 : 6 mm 电动机采用的炭刷为消耗性部件。已磨损或...
  • Page 15 中文 ○ 更换炭刷 ： 拧松两个固定螺钉并拆下后尾盖。拆下炭刷帽和炭刷。 更换炭刷后，拧紧炭刷帽和两个固定螺钉，安装后尾盖。 5. 更换电源线 如果需要更换电源线，则必须由此代理的生产厂商进行操作，以免发生危险。 6. 维修零部件一览表 注意！ HiKOKI 电动工具的修理、 改动和检查工作必须由 HiKOKI 授权服务中心来做。 在请求进行修理或进行其他维护时，如果将所述维修零部件一览表与要修理 的工具一同送到 HiKOKI 授权服务中心，将会很有帮助。在电动工具的操作 和维护期间，必须遵守每个国家制定的安全条例和标准。...

  • Page 16: 维修零部件一览表

    中文 维修零部件一览表 DH40MC 7 8 9 10 32 33 34 35 120 121...
  • Page 17 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 39 锁套 前帽 止动环 40 离合器弹簧 固定垫圈 41 离合器 42 滑杆 固定避震器（A） 43 锥形齿轮 侧把手 翼形螺栓 44 止推垫圈 滚动销 D2×8 45 O 型环 46 柱塞销 接口 47 柱塞 螺帽 M6 10 把手螺栓 48 连杆...
  • Page 18 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 77 扳机 115 O 型环 (S-18) 78 开关 116 杠杆轴固定器 79 把手盖 117 气缸 O 型环 80 自攻螺丝（附法兰）D4×25 118 供 D20 轴使用的扣环 81 端子 119 变速板 82 内部电线 120 毡垫 (A) 83 线夹...

  • Page 19: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........19 ROTARY HAMMER SAFETY WARNINGS ..........21 ADDITIONAL SAFETY WARNINGS ............. 22 SYMBOLS ....................22 SPECIFICATIONS ..................23 STANDARD ACCESSORIES ............... 23 OPTIONAL ACCESSORIES (sold separately)..........24 APPLICATIONS .................... 26 PRIOR TO OPERATION ................27 HOW TO USE ....................
  • Page 20 English There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool.

  • Page 21: Rotary Hammer Safety Warnings

    English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

  • Page 22: Additional Safety Warnings

    English ADDITIONAL SAFETY WARNINGS Do not touch the bit during or immediately after operation. The bit becomes very hot during operation and could cause serious burns. Before starting to break, chip or drill into a wall, fl oor or ceiling, thoroughly confi rm that such items as electric cables or conduits are not buried inside.

  • Page 23: Specifications

    English SPECIFICATIONS DH40MC Model Voltage 220V Power input 1100 W No-load speed 620 /min Full-load impact rate 2800 /min Drill bit: 40 mm Capacity Core bit: 105 mm Weight 7.1 kg STANDARD ACCESSORIES See the list below to check the accessories for DH40MC. Case (Molded plastic) (Code No.

  • Page 24: Optional Accessories (Sold Separately)

    English OPTIONAL ACCESSORIES (sold separately) Through-hole drilling (Rotation + Hammering) ● Drill bit (SDS max shank) External dia. Overall length Code No. 340 mm 313448 16 mm 540 mm 313456 340 mm 313449 19 mm 540 mm 313457 320 mm 313450 22 mm 520 mm...
  • Page 25 English Drilling holes .... For drilling metal and wooden materials ● 13 mm drill chuck ● Chuck adapter ● Chuck wrench (13VLD-D) (SDS max shank) Code No. 321813 Code No. 313468 Code No. 930515 Bolt plaching operation with Chemical Anchor (Rotation + Hammering) (Standard socket on ●...

  • Page 26: Applications

    500 g (in a can) Code No. 980927 70 g (in a tube) Code No. 308471 30 g (in a tube) Code No. 981840 NOTE Specifi cations are subject to change without any obligation on the part of the HiKOKI. APPLICATIONS Rotation and hammering function ○...

  • Page 27: Prior To Operation

    How to install tool CAUTION For tools such as a drill bit and a bull point, use only HiKOKI genuine parts. Clean, then smear the tool shank with the grease provided in the green tube. Grip To attach the tool (SDS max shank), insert it into the hole until it contacts the innermost end of the hole as illustrated in Fig.

  • Page 28: How To Use

    English HOW TO USE How to drill holes (Fig. 3) Pull the switch trigger after applying the drill bit tip to the drilling position. It is unnecessary to forcibly press the rotary hammer main body. It is suffi cient to slightly press the rotary hammer to an extent that clips are freely discharged.
  • Page 29 English Switching to “hammering” Selector lever Turn the selector lever. Align of the selector lever and of the crank cover as illustrated in Fig. 6. NOTE Turn the selector lever to check if it is completely locked and make Selector lever sure that it does not turn.

  • Page 30: Using Drill Chuck, Chuck Adapter

    English How to use the drill bit (taper shank) and the taper shank Taper shank adaptor adaptor. Drill bit Install drill bit with taper shank in the taper shank adaptor. (Taper shank) (Fig. 11) Turn the power on and drill a base hole. After cleaning out dust with a syringe, attach the plug to the anchor tip and drive in the anchor with plug to the anchor tip and drive in the anchor with a manual hammer.

  • Page 31: How To Use The Core Bit

    English HOW TO USE THE CORE BIT When boring penetrating large holes use the core bit. At that time use with the center pin and the core bit shank provided as optional accessories. Mounting Core bit CAUTION Be sure to turn power OFF and Core bit disconnect the plug from the shank...

  • Page 32: Grease Replacement

    English Dismounting (Fig. 18) Remove the core bit shank from the rotary hammer and strike the head of the core bit shank strongly two or three times with a manual hammer holding the core bit, then the thread Core bit becomes loose and the core bit can be removed.
  • Page 33 Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.

  • Page 34: Service Parts List

    English SERVICE PARTS LIST DH40MC 7 8 9 10 32 33 34 35 120 121...
  • Page 35 English ITEM ITEM PART NAME Q’TY PART NAME Q’TY 34 STRIKER FRONT CAP 35 O-RING STOPPER RING RETAINER WASHER 36 CYLINDER 37 SPRING HOLDER (B) RETAINER DAMPER (A) SIDE HANDLE 38 LOCK SPRING 39 LOCK SLEEVE WING BOLT ROLL PIN D2×8 40 CLUTCH SPRING 41 CLUTCH MOUNT...
  • Page 36 English ITEM ITEM PART NAME Q’TY PART NAME Q’TY 66 NOISE SUPPRESSOR (V) 95 FEATHER KEY 3×3×8 68 CONNECTOR 50092 96 COLLAR 69 NAME PLATE 97 OIL SEAL (A) 70 CORD BALL BEARING 6002DDCMPS2L 71 CORD ARMOR D10.7 99 WASHER BALL BEARING 6201DDCMPS2L 100 WASHER (A)
  • Page 37 English ITEM PART NAME Q’TY 125 SEAL PACKING 126 HOOD HEX. SOCKET HD. BOLT (W/FLANGE) M5×12 501 CASE GREASE (A) FOR HAMMER. HAMMER DRILL (30G) 503 STOPPER ROD...
  • Page 40 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99719522 F 发行日期：2018年6月 中国印刷...
