ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE – IT
INSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCE - EN
DE
ANWEISUNGEN FÜR DIE AUFSTELLUNG, DEN GEBRAUCH UND DIE WARTUNG -

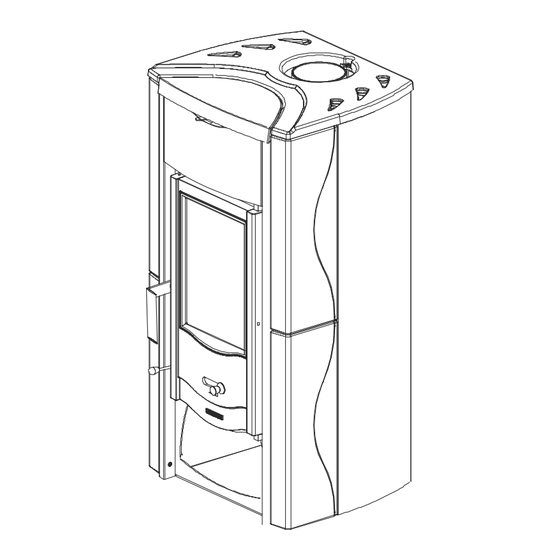

STUFA – CAMINO / CHIMNEY STOVE / KAMINOFEN
FIAMMETTA - ASIA – GIORGIA - FIORELLA
|
EN 13240
Testata secondo / Tested acccording to /Geprüft nach
Complimenti per aver acquistato una stufa a legna LA NORDICA!
Compliments for buying a stove LA NORDICA!
Wir gratulieren Ihnen zum Kauf eines Kaminofens von LA NORDICA!
•
Sentirsi bene e allo stesso tempo risparmiare energia con i prodotti LA NORDICA diventa possibile!
With LA NORDICA cookers it is now possible to feel good and to save energy at the same time!
Sich wohl fühlen und gleichzeitig Energie einsparen der Kaminofens von La Nordica macht es möglich!
NORME DI SICUREZZA SUGLI APPARECCHI
SAFETY PRESCRIPTIONS ON EQUIPMENT
GERÄTE-SICHERHEITSVORSCHRIFTEN
Secondo le norme di sicurezza sugli apparecchi l'acquirente e l'esercente sono obbligati ad
informarsi sul corretto funzionamento in base alle istruzioni per l'uso.
According to the safety prescriptions on equipment, the purchaser and the operator are obliged
to get informed about the correct operation on the basis of the instructions for use.
Laut der
Geräte-Sicherheitsvorschriften sind Käufer und Betreiber verpflichtet, sich über
den funktionsgerechten Betrieb auf Grundlage der Gebrauchanweisung zu informieren
Advertisement
Table of Contents
Related Manuals for LA NORDICA FIAMMETTA
Summary of Contents for LA NORDICA FIAMMETTA
- Page 1 Sentirsi bene e allo stesso tempo risparmiare energia con i prodotti LA NORDICA diventa possibile! With LA NORDICA cookers it is now possible to feel good and to save energy at the same time! Sich wohl fühlen und gleichzeitig Energie einsparen der Kaminofens von La Nordica macht es möglich!
- Page 2 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Istruzioni / Instructions / Aufstell – IT – EN – DE – Rev.05...
- Page 3 KONFORMITÄTSERKLÄRUNG DES HERSTELLERS Betreff: Fehlen von Asbest und Kadmium Wir bestätigen, dass die verwendeten Materialen oder Teilen für die Herstellung der La Nordica Geräte ohne Asbest und Derivat sind und auch das Lot für das Schweißen immer ohne Kadmium ist.
-
Page 4: Table Of Contents
Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA INDICE DATI TECNICI..................................6 DESCRIZIONE TECNICA..............................7 NORME PER L’INSTALLAZIONE ............................7 SICUREZZA ANTINCENDIO .............................. 8 4.1. PRONTO INTERVENTO ............................9 CANNA FUMARIA................................9 5.1. POSIZIONE DEL COMIGNOLO..........................10 COLLEGAMENTO AL CAMINO ............................11 AFFLUSSO D’ARIA NEL LUOGO D’INSTALLAZIONE DURANTE LA COMBUSTIONE............ - Page 5 Stufa camino / Chimney stove Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA INHALTSÜBERSICHT TECHNISCHE ANGABEN ..............................30 TECHNISCHE BESCHREIBUNG............................31 INSTALLATIONSVORSCHRIFTEN........................... 31 BRANDSCHUTZ ................................32 4.1. NOTFALLMASSNAHMEN ............................33 SCHORNSTEINROHR ..............................33 5.1. SCHORNSTEIN ............................... 34 KAMINANSCHLUSS................................. 36 LUFTZUSTROM IN DEN AUFSTELLRAUM BEI DER VERBRENNUNG ................36 ZULÄSSIGE / UNZULÄSSIGE BRENNSTOFFE........................
-
Page 6: Dati Tecnici
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA Definizione: Stufa a legna secondo: EN 13240 1. DATI TECNICI Fiammetta Asia Giorgia Fiorella Sistema costruttivo* Potenza nominale in kW Rendimento in % Diametro tubo in mm Quantità max combustibile – legna in kg Depressione a rendimento calorifico nominale in mmH... -
Page 7: Descrizione Tecnica
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA 2. DESCRIZIONE TECNICA Le stufe camino de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufficiente. Esse sono ideali per appartamenti di vacanza e case del fine settimana oppure come riscaldamento ausiliario durante tutto l’anno. -
Page 8: Sicurezza Antincendio
In caso di portata insufficiente è necessario adottare opportune misure (ad es. piastra per la distribuzione del peso). La Nordica S.p.a. non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali. I FOCOLARI NON SI DEVONO MODIFICARE. -
Page 9: Pronto Intervento
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA 4.1. PRONTO INTERVENTO Se si manifesta un incendio nel collegamento o nella canna fumaria : a) Chiudere la porta di caricamento e del cassetto cenere. b) Chiudere i registri dell’aria comburente c) Spegnere tramite l’uso di estintori ad anidride carbonica ( CO2 a polveri ) d) Richiedere l’immediato intervento dei Vigili del Fuoco... -
Page 10: Posizione Del Comignolo
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA 5.1. POSIZIONE DEL COMIGNOLO Il tiraggio della canna fumaria dipende anche dall’idoneità del comignolo. È pertanto indispensabile che, se costruito artigianalmente, la sezione di uscita sia più di due volte la sezione interna della canna fumaria. -
Page 11: Collegamento Al Camino
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA > _ A >A 0,5 m H min. (1)Asse colmo α (2)Tetto Figura 7 COMIGNOLI DISTANZE E POSIZIONAMENTO UNI 10683/98 Altezza minima del camino (misurata dallo Inclinazione del tetto Distanza tra il colmo e il camino sbocco) α... -
Page 12: Afflusso D'aria Nel Luogo D'installazione Durante La Combustione
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA ATTENZIONE: qualora il collegamento attraversi particolari composti da materiali infiammabili, nel raggio di 20cm attorno al tubo tutti i materiali infiammabili devono essere sostituiti da materiali ignifughi e resistenti al calore. Per un buon funzionamento dell’apparecchio è essenziale che nel luogo d’installazione venga immessa sufficiente aria per la combustione (vedi paragrafo 7). -
Page 13: Combustibili Ammessi / Non Ammessi
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA 8. COMBUSTIBILI AMMESSI / NON AMMESSI I combustibili ammessi sono ceppi di legna da ardere. Si devono utilizzare esclusivamente ceppi di legna secca (contenuto d’acqua max 20%). Si dovrebbero caricare al massimo 2 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. -
Page 14: Funzionamento Normale
Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare la stufa . I danni causati da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare la stufa sempre con porta chiusa (abbassata) per evitare l’effetto forgia. GIORGIA / ASIA / FIAMMETTA / FIORELLA Combustibile Aria Primaria (A) -
Page 15: Funzionamento Nei Periodi Di Transizione
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA Oltre che dalla regolazione dell’aria per la combustione, l’intensità della combustione e quindi la resa calorifica della Vostra stufa, è influenzata dal camino. Un buon tiraggio del camino richiede una regolazione più ridotta dell’aria per la combustione, mentre uno scarso tiraggio necessita maggiormente di un’esatta regolazione dell’aria per la combustione. -
Page 16: Pulizia Cassetto Cenere
Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA 12.3. PULIZIA CASSETTO CENERE Tutte le stufe camino de La Nordica hanno una griglia focolare ed un cassetto cenere per la raccolta della ceneri. Vi consigliamo di svuotare periodicamente il cassetto cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. - Page 17 Stufa a legna FIAMMETTA-GIORGIA-ASIA-FIORELLA C - Tamponamento A - Chiusura ermetica Sportello di ispezione Figura 9 Per ulteriori informazioni Vi preghiamo cortesemente di rivolgerVi al Vostro rivenditore di fiducia. Istruzioni per l’installazione, l’uso e la manutenzione – IT – Rev.05...
-
Page 18: Technical Data
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA Definition: Chimney stove according to: EN 13240 1. TECHNICAL DATA Fiammetta Asia Giorgia Fiorella Constructive System * Rating power in kW Efficiency in % Pipe diameter in mm Max fuel quantity - wood in kg 0,1/10 0,1/10... -
Page 19: Technical Description
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA 2. TECHNICAL DESCRIPTION The chimney stoves of La Nordica are suitable to heat living spaces for some periods or to support an insufficient centralized heating system. They are ideal for holiday apartments and weekend houses or as an auxiliary heating system during the whole year. -
Page 20: Fire Safety
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA THE HEARTHS MUST NOT BE MODIFIED. 4. FIRE SAFETY In the installation of the stove the following safety measures are to be followed: a) the minimum distance from objects or furnishing components flammable and sensitive to heat (furniture, wood sheathings, fabrics. -
Page 21: Canna Fumaria
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA c) Extinguish the fire using carbon dioxide fire-fighting means (CO dust); d) Seek immediate intervention of FIRE BRIGADE. DO NOT EXTINGUISH FIRE USING WATER JETS. When the fire has been extinguished, let the flue check by an expert to find possible cracks and permeable points. - Page 22 Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA Therefore, if it is handicraft constructed, the output section must be more than twice as big as the internal section of the flue. Should it be necessary to exceed the ridge of the roof, the chimney cap must assure the discharge also in case of windy weather (Picture 4).
-
Page 23: Connection To The Chimney
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA > _ A >A 0,5 m H min. (1)Ridge axis α (2)Roof Picture 7 CHIMNEY CAPS - DISTANCES AND POSITIONING UNI 10683/98 Inclination of the Distance between the roof Minimum height of the stack roof ridge and the stack (measured from the outlet) α... -
Page 24: Air Entrance Into The Installation Place During Combustion
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA inside the connection pipe must correspond to the external diameter of the smokes exhaust small trunk of the stove. This is ensured by pipes according to DIN 1298. ATTENTION: Eventual flammable pieces in the area of 20 cm’s round the connection pipes must be changed with fireproof and not sensitive to heat materials. -
Page 25: Admitted/Not Admitted Fuel
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA 8. ADMITTED/NOT ADMITTED FUEL The fuels admitted are wood logs. One must use only logs of dry wood (water content max. 20 %). The size of wood logs should be 30 cm’s long and 30 cm’s max in circumference. -
Page 26: Normal Operation
Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA • the new appliance, before being considered seasoned has to be subject to many start cycles to allow all materials and paints to complete the various elastic stresses; • in detail, initially it is possible to remark the emission of smells typical of metals subject to great thermal stress, as well as of wet paint. -
Page 27: Operation During Transition Periods
For the cleaning of enamelled surfaces use soap water or not aggressive and not chemically abrasive detergents. IMPORTANT: It is possible to use exclusively spare parts clearly authorized and offered by LA NORDICA. In case of need please apply to your dealer! THE APPLIANCE CAN NOT BE MODIFIED! 12.1. -
Page 28: Cleaning Of The Glass
12.4. MAJOLICAS LA NORDICA has chosen majolica tiles, which are the result of high-quality artisan work and therefore the majolica may present crackles, speckles, and shadings. These characteristics certify their precious origin. Enamel and majolica, due to their different coefficient of dilatation, produce microcrackles, which show their authentic feature. - Page 29 Chimney stove FIAMMETTA-GIORGIA-ASIA-FIORELLA • each metre of horizontal route of the smoke channel causes a small leak of charge which should be compensated for by raising the flue; • the horizontal section must never be higher than 2 m (UNI 10683-2005);...
-
Page 30: Technische Angaben
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Beschreibung: Kaminofen nach EN 13240 1. TECHNISCHE ANGABEN Fiammetta Asia Giorgia Fiorella Bauart * Nennwärmeleistung in kW Wirkungsgrad in % Rauchrohrdurchmesser in mm Maximal aufzugebende Brennstoffmassen-Holz in kg 0,1/10 0,1/10 0,1/10 0,1/10 Förderdruck bei Nennwärmeleistung in / Pa - Holz 0.07... -
Page 31: Technische Beschreibung
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA 2. TECHNISCHE BESCHREIBUNG Die Kaminöfen von La Nordica eignen sich dafür, Wohnräume zeitweise zu beheizen bzw. zur Unterstützung einer nicht ausreichenden Raumheizung. Sie sind ideal für Ferienwohnungen und Wochenendhäuser bzw. als Zusatzheizung während des ganzen Jahres. Als Brennstoffe werden Holzscheite. -
Page 32: Brandschutz
Bei unzureichender Tragfähigkeit müssen geeignete Maßnahme (z.B. Platte zur Lastverteilung) getroffen werden, um diese zu erreichen. La Nordica SpA haftet nicht für Produkte, die ohne Genehmigung geändert werden, und ebenso wenig, wenn keine Originalersatzteile verwendet werden. DIE FEUERSTÄTTE DARF NICHT VERÄNDERT WERDEN! 4. -
Page 33: Notfallmassnahmen
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Bei Verwendung eines falschen oder zu feuchten Brennstoffes, könnten sich Ablagerungen im Schornstein (Kreosot) bilden, die zu Brandgefahr im Schornstein selbst führen können. 4.1. NOTFALLMASSNAHMEN Bei Brand im Anschlussstück oder im Rauchfang: a) Ladetür und Aschenladetür schließen b) Verbrennungsluftregler schließen c) Löschen mit Hilfe von Kohlensäurelöschern ( CO2-Pulver ) -
Page 34: Schornstein
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA das Schornsteinrohr seine ganze Höhe lang in einem anderen Rohr einzuführen. Ein zu kleiner Querschnitt verursacht eine Zugverminderung. Der Schornsteinrohr muss von entzündlichen und wärmeempfindlichen Materialen durch eine passende Isolierung oder ein Luftzwischenraum entfernt sein. Es ist verboten, innerhalb des Schornsteinrohrs Anlagerohre oder Luftanleitungen durchgehen zu lassen. - Page 35 Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA (1) Der Schornstein muss keine Hindernisse innerhalb 10m 10 m von Mauern, Schichten und Bäumen. Anderenfalls der Schornstein mindestens 1m über das Hindernis stellen. Der Schornstein muss den Firstträger um mindestens 1m überschreiten. ABB. 6 > _ A (1) Firstträgerachse...
-
Page 36: Kaminanschluss
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA 6. KAMINANSCHLUSS Die Kaminöfen Asia, Giorgia, Fiammetta und Fiorella sind Zeitbrand-Feuerstätte. Aus Sicherheitsgründen müssen Geräte mit selbstschließender Tür (Bauart 1), außer beim Nachlegen von Brennstoff und dem eventuellen Entfernen der Asche, zwingend mit geschlossenem Feuerraum betrieben werden. Geräte ohne selbstschließende Türen (Bauart 2) müssen an einen eigenen Schornstein angeschlossen werden. -
Page 37: Zulässige / Unzulässige Brennstoffe
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Die Öffnungen sollen mit Gittern geschützt werden und dürfen nicht verstopft werden. Eine im gleichen oder angrenzenden Raum installierte Dunstabzughaube (Abluft) kann ungenügender Frischluftzuführung Funktion Ihres Ofens erheblich beeinflussen (Tiefdruck und Rauchausgang aus dem Gerät). Es ist daher nötig, dass eine größere Luftmenge gewährt wird. -
Page 38: Anzünden
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Die Verbrennung von Abfällen ist verboten und würde außerdem den Ofen und den Schornstein beschädigen, Gesundheitsschäden verursachen und aufgrund der Geruchsbelästigung Beschwerden der Nachbarn hervorrufen. Holz ist kein Dauerbrennstoff, sodass ein Durchheizen des Herdes über Nacht nicht möglich ist. -
Page 39: Normalbetrieb
Ofen beschädigen. Eventuelle Schaden wegen Überhitzung sind nicht auf Garantie gedeckt. Man darf immer den Ofen mit geschlossener Tür benutzen, um die Überhitzungsschaden zu vermeiden . (Schmiedeeffekt) . GIORGIA/ ASIA /FIAMMETTA/FIORELLA Brennstoff Primärluft (A) Sekundärluft (B) Holz MAXIMAL Neben der Einstellung der Verbrennungsluftschieber, beeinflußt der Schornstein die Intensität der... -
Page 40: Wartung Und Pflege
Garantie. 12.3. REINIGUNG DES ASCHEKASTENS Alle Kaminöfen von La Nordica haben einen Feuerrost und einem Aschenkasten, um die Ansammlung der Aschen zu ermöglichen. Wir empfehlen, den Aschenkasten periodisch zu entleeren bzw. das Überfüllen zu vermeiden, um den Rost nicht zu überhitzen. Außerdem empfehlen wir bei der Verbrennung von Holz immer 3-4 cm Asche im Feuerraum zu lassen. -
Page 41: Sommerpause
Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Zum Reinigen der Kacheln empfehlen wir Ihnen, ein weiches, trockenes Tuch zu benutzen; falls Sie irgendein Reinigungsmittel oder eine Flüssigkeit benutzen, könnte letztere in die Haarrisse eindringen und sie deutlicher hervortreten lassen. 13. SOMMERPAUSE Nach der Reinigung des Ofens, des Kamins und des Schornsteins, bei der die Asche und eventuelle sonstige Rückstände vollständig zu beseitigen sind, alle Türen des Ofens und die entsprechenden Regler... - Page 42 Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA C - Abdichtung A – Hermetischer Verschluss Inspektionsklappe ABB. 9 Für jede weitere Erklärung wenden Sie sich bitte an Ihren Vertrauenshändler Aufstell- und Bedienungsanleitung – DE – Rev.05...
-
Page 43: Scheda Tecnica / Technical Data Sheets / Technische Protokolle
Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA 15. SCHEDA TECNICA / TECHNICAL DATA SHEETS / TECHNISCHE PROTOKOLLE FIAMMETTA GIORGIA Istruzioni / Instructions / Aufstell – IT – EN – DE – Rev.05... - Page 44 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA ASIA FIORELLA Istruzioni / Instructions / Aufstell – IT – EN – DE – Rev.05...
-
Page 45: Posizionamento Dei Deflettori / Position Of Deflectors / Stellung Der Prallplatten
Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA 16. POSIZIONAMENTO DEI DEFLETTORI / POSITION OF DEFLECTORS / STELLUNG DER PRALLPLATTEN Istruzioni / Instructions / Aufstell – IT – EN – DE – Rev.05... - Page 46 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA DECLARATION OF DICHIARAZIONE CONFORMITY DI CONFORMITÀ KONFORMITÄTSERKLÄRUNG In accordo con la Direttiva 89/106/CEE (Prodotti da Costruzione), il Regolamento CE n. 1935/2004 (Materiali e Oggetti destinati a venire a contatto con prodotti alimentari) According to the Directive 89/106/EEC (Construction Products ), the CE Regulation No.
- Page 47 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA INFORMAZIONI MARCATURA MARKING INFORMATION AUSZEICHNUNGSINFORMATIONEN | | | | LA NORDICA S.p.A. EN 13240 ASIA-GIORGIA-FIAMMETTA Distanza minima da materiali infiammabili Laterale / lateral / seiten 20 cm Distance to adjacent combustible materials...
- Page 48 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA | | | | DECLARATION OF DICHIARAZIONE CONFORMITY DI CONFORMITÀ KONFORMITÄTSERKLÄRUNG In accordo con la Direttiva 89/106/CEE (Prodotti da Costruzione), il Regolamento CE n. 1935/2004 (Materiali e Oggetti destinati a venire a contatto con prodotti alimentari) According to the Directive 89/106/EEC (Construction Products ), the CE Regulation No.
- Page 49 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA INFORMAZIONI MARCATURA MARKING INFORMATION AUSZEICHNUNGSINFORMATIONEN | | | | LA NORDICA S.p.A. EN 13240 FIORELLA Distanza minima da materiali infiammabili Laterale / lateral / seiten 20 cm Distance to adjacent combustible materials...
- Page 50 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA NOTA Istruzioni / Instructions / Aufstell – IT – EN – DE – Rev.05...
- Page 51 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Istruzioni / Instructions / Aufstell – IT – EN – DE – Rev.05...
- Page 52 Stufa camino / Chimney stove / Kaminofen FIAMMETTA-GIORGIA-ASIA-FIORELLA Dati e modelli non sono impegnativi: la ditta si riserva di apportare modifiche e migliorie senza alcun preavviso. Data and models are not binding: the company reserves the right to carry out modifications...
