HYDAC ELECTRONIC HMG 510 Manual

Portable data recorder
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Handmessgerät
Portable Data Recorder
Appareil de
mesure portable
HMG 510

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HMG 510 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HYDAC ELECTRONIC HMG 510

Summary of Contents for HYDAC ELECTRONIC HMG 510

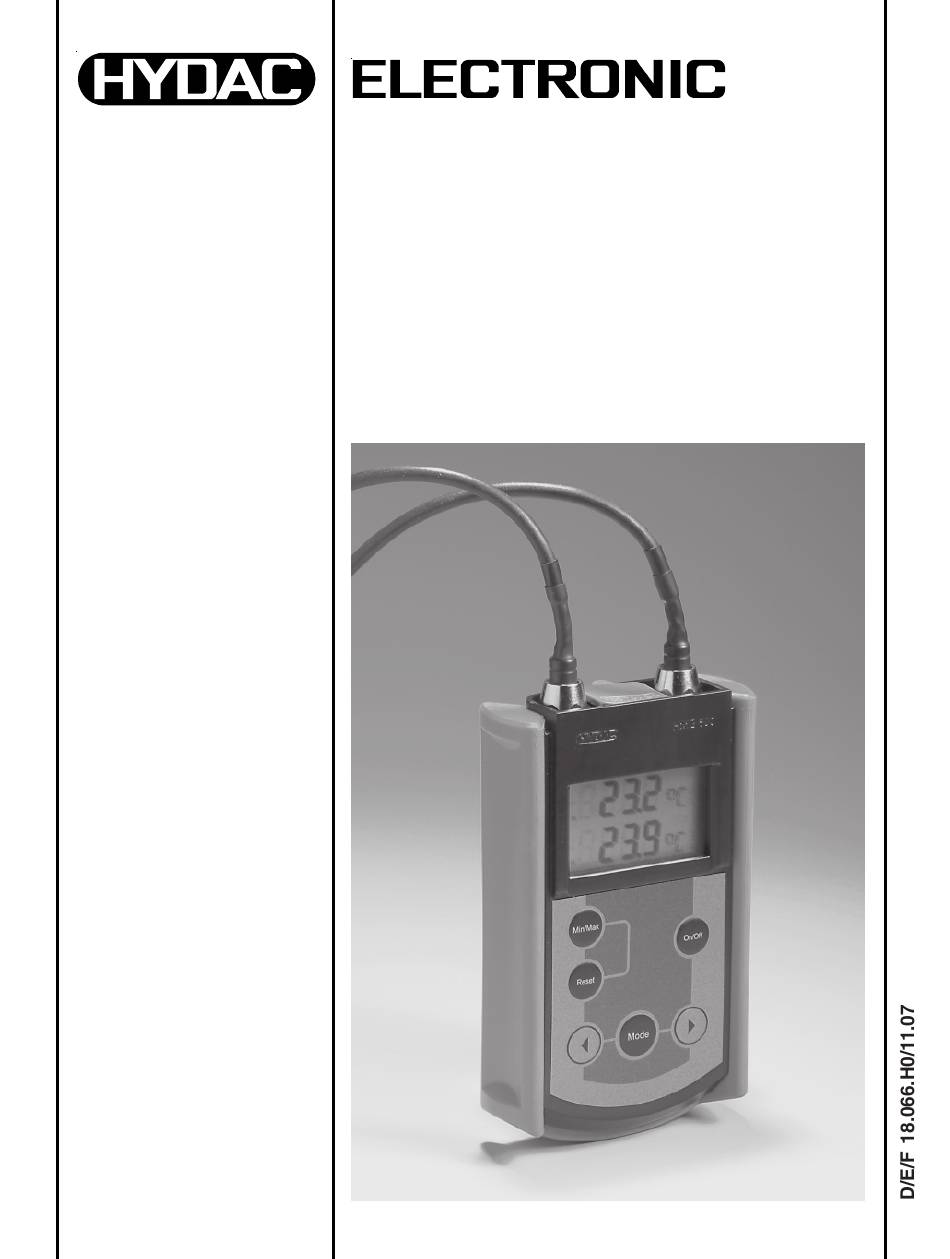

  • Page 1 Handmessgerät Portable Data Recorder Appareil de mesure portable HMG 510...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Seite Aufgaben und Funktion HMG 510 Aufgabenbereich Anschluss von HSI-Sensoren Anschluss von SMART-Sensoren Technische Sicherheit Europäische Normenverträglichkeit Sicherheitshinweise Ausführung Inbetriebnahme Bedienelemente Anschlüsse Allgemeine Bedienungshinweise Betrieb mit HSI-Sensoren Min- / Max-Funktion Messwert-Differenz Nullpunkt einstellen Einstellen der Maßeinheit Menüführung des HMG 510 Menüführung bei Verwendung...
  • Page 3 Seite Betrieb mit SMART-Sensoren 10.1 Anschlussplan 10.2 Anzeige und Änderung der Messwertanzeige 10.3 Betrieb des HMG 510 in Verbindung mit einem PC Einstellhilfe für mechanische Druckschalter 11.1 Anschlussplan 11.2 Anzeigen im Display 11.3 Einstellen des mechanischen Druckschalters Technische Daten Zubehör...

  • Page 4: Aufgaben Und Funktion Hmg 510

    Des Weiteren kann das HMG 510, sofern zwei Sensoren gleicher Maßeinheit angeschlossen sind, auch die Messwert-Differenz zwischen den Messwerten an Kanal A und B (Kanal A-B) bilden und anzeigen. Außerdem verfügt das HMG 510 über eine Tarafunktion, mit der die Nullpunkte neu gesetzt werden können.

  • Page 5: Anschluss Von Smart-Sensoren

    Ferner lassen sich je nach Sensortyp die voreingestellten Parameter verändern und im internen Speicher als Sensorkonfiguration hinterlegen. Nach Anschluss des HMG 510 an einen PC, ist es mittels der Software "CMWIN" möglich, den Messwertspeicher eines SMART-Sensors auszulesen und / oder ggf. die Parameter des Sensors zu verändern.

  • Page 6: Technische Sicherheit

    Jedes HMG 510 wird einem Endtest unterzogen. Dadurch wird gewährleistet, dass das Gerät bei der Auslieferung frei von Mängeln ist und die angegebenen Spezifikationen einhält. Das Handmessgerät der Serie HMG 510 ist wartungsfrei und arbeitet unter den angegebenen Einsatzbedingungen einwandfrei. Nicht vorschriftsgemäße Verwendung oder Fremdeingriffe in das Gerät führen zum Erlöschen jeglicher Gewährleistungsansprüche.

  • Page 7: Sicherheitshinweise

    Verwendung grundsätzlich betriebssicher. Um jedoch Gefahren für Benutzer und Sachschäden infolge falscher Handhabung des Gerätes zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise genau: Das HMG 510 darf nur in einwandfreiem technischen Zustand benutzt werden. Die Verwendungshinweise sind genau einzuhalten.

  • Page 8: Inbetriebnahme

    5. Inbetriebnahme 5.1 Bedienelemente On/Off – Taste Mode – Einstellung des Menüs Reset Rücksetzen der Min/Max-Werte Min/Max Anzeige der Minimal- und Maximalwerte Anzeige-Display 5.2 Anschlüsse Sensor-Eingangsbuchse (Kanal A) Sensor-Eingangsbuchse (Kanal B) Netzanschluss für Steckernetzteil und Mini-USB-Anschluss für PC unter der Schutzabdeckung Batteriefach...

  • Page 9: Allgemeine Bedienungshinweise

    6. Allgemeine Bedienungshinweise Wenn an das HMG 510 Sensoren anderer Hersteller angeschlossen werden, erscheint im Display der Hinweis: "err" Das HMG 510 schaltet automatisch ab, wenn das Gerät 15 Minuten lang nicht benutzt wird. Nach dem Einschalten des HMG 510 erscheint im Display eine zweizeilige Messwertanzeige: 1.

  • Page 10: Betrieb Mit Hsi-Sensoren

    7. Betrieb mit HSI-Sensoren 7.1 Min- / Max-Funktion Das HMG 510 erfasst zusätzlich zu den aktuellen Messwerten die Minimal- und Maximalwerte. Der Messung der Min- / Max-Werte kommt eine besondere Bedeutung zu und soll deshalb hier näher erläutert werden. Der Minimalwert ist der kleinste Wert, auf den eine Messgröße in einer...
  • Page 11 Die Zeitspanne der Min- / Max- Werterfassung beginnt immer mit dem Zurücksetzen der Min- / Max- Werte. Das Zurücksetzen der Werte wird dabei durch folgende Situationen ausgelöst: Einschalten des Geräts Drücken der "Reset"-Taste Neuanschluss oder Entfernen eines HSI-Sensors Um in die Min- oder Max-Anzeige zu gelangen, drücken Sie die "Min / Max"-Taste: 1 x drücken:...

  • Page 12: Messwert-Differenz

    7.2 Messwert-Differenz Zusätzlich haben Sie die Möglichkeit, eine Messwert-Differenz zwischen Kanal A und B zu bilden und sich diese anzeigen zu lassen. Der Differenzwert Kanal A - B kann selbstverständlich nur gebildet werden, wenn zwei identische Sensoren mit identischen Messbereichen angeschlossen sind. Die Messwert-Differenz erscheint immer in der 2.

  • Page 13: Nullpunkt Einstellen

    7.3 Nullpunkt einstellen Die Funktion "Tarieren" bietet die Möglichkeit, den Nullpunkt der Messkanäle neu festzulegen. Diese Funktion findet beispielsweise Anwendung um im System vorhandene Staudrücke auszublenden. Falls ein Druckmess-umformer trotz ausgeschalteter Anlage mit z. B. 3 bar beaufschlagt ist, kann dieser Wert als neuer Nullpunkt für die Anzeige angenommen werden.

  • Page 14: Einstellen Der Maßeinheit

    HSI-Sensoren. Wenn Sie sich den Messwert in einer anderen Maßeinheit anzeigen lassen wollen, können Sie diese mit der "Mode"- Taste am Gerät einstellen (s. "Menüführung des HMG 510" ab Seite 15). Das HMG 510 rechnet den Messwert automatisch in die neue Maßeinheit...

  • Page 15: Menüführung Des Hmg 510

    7.5 Menüführung des HMG 510 Die Menuführung des HMG 510 variiert je nach Anzahl und Art der angeschlossenen Sensoren. Innerhalb des Menüs können Sie mit folgenden drei Tasten navigieren: Mode Wechsel zum nächsten Menüpunkt Auswahl einer Option im aktuellen Menüpunkt In den beiden folgenden Kapiteln wird die Menüführung beim Anschluss von...

  • Page 16: Menüführung Bei Verwendung Eines Sensors

    8. Menüführung bei Verwendung eines Sensors 8.1 Schnellübersicht "Mode" Menüpunkt Funktion SEnA unIT Auswahl der Maßeinheit Kanal A SEnA TAR Setzen bzw. Löschen von Nullpunkt Kanal A Einstellhilfe für mechanische Druckschalter VErS Anzeige der Softwareversion des Geräts Zurück zur Messwertanzeige 8.2 Im Detail "Mode"...
  • Page 17 "Mode" 3x drücken Einstellhilfe für mechanische Druckschalter Nähere Informationen entnehmen Sie dem Kapitel "Einstellhilfe für mechanische Druckschalter" ab Seite 22. "Mode" 4x drücken Anzeige der Softwareversion des Gerätes Bitte geben Sie diese Versionsnummer bei Rückfragen an den Kundendienst an. "Mode" 5x drücken Messwertanzeige Sie befinden sich wieder in der...

  • Page 18: Menüführung Bei Verwendung Zweier Sensoren

    9. Menüführung bei Verwendung zweier Sensoren 9.1 Schnellübersicht "Mode" Menüpunkt Funktion SEnA unIT Auswahl der Maßeinheit Kanal A SEnB unIT Auswahl der Maßeinheit Kanal B SEnA TAR Setzen oder Löschen von Nullpunkt Kanal A SEnB TAR Setzen oder Löschen von Nullpunkt Kanal B DIFF TAR Differenzen zwischen Tarawerten von Kanal A und Kanal B errechnen...
  • Page 19 "Mode" 5x drücken Differenzwert aus Tarawerten bilden Errechnen der Differenz zwischen zwei Tarawerten. "Mode" 6x drücken Einstellhilfe für mechanische Druckschalter Nähere Informationen entnehmen Sie dem Kapitel "Einstellhilfe für mechanische Druckschalter" ab Seite 22. "Mode" 7x drücken Anzeige der Softwareversion des Geräts Bitte geben Sie diese Versionsnummer bei Rückfragen...

  • Page 20: Betrieb Mit Smart-Sensoren

    Die nachfolgenden Ausführungen beziehen sich auf den SMART-Sensor ® HYDACLab (HLB 1000), können jedoch problemlos auf andere Sensoren übertragen werden. Um mit dem HMG 510 die Messwerte eines HYDACLab ® anzuzeigen benötigen Sie: Y-Adapter blau Sensorkabel ZBE 30-0x (ZBE 30-02 im Lieferumfang enthalten) 10.1 Anschlussplan...

  • Page 21: Anzeige Und Änderung Der Messwertanzeige

    10.2 Anzeige und Änderung der Messwertanzeige Im Display des HMG 510 erscheint die Anzeige des ersten Messwerts. In der oberen Hälfte des Displays wird die Einheit, in der unteren Displayhälfte der zugehörige Messwert angezeigt. Durch Betätigung der Pfeiltasten ( ) können Sie zwischen den verschiedenen Messwerten des angeschlossenen SMART-Sensors umschalten.

  • Page 22: Einstellhilfe Für Mechanische Druckschalter

    11.Einstellhilfe für mechanische Druckschalter Um das HMG 510 als Einstellhilfe für mechanische Druckschalter zu nutzen benötigen Sie: Druckmessumformer an Kanal A (z. B. HDA 4748-H) Mechanischer Druckschalter an Kanal B Zum einfachen elektrischen Anschluss des mechanischen Druckschalters empfehlen wir den Universaladapter UVM 3000 11.1 Anschlussplan...

  • Page 23: Anzeigen Im Display

    Messwert. Steigern Sie den Druck im Druckkreislauf. Sobald der im mechanischen Druckschalter eingestellte Schaltpunkt erreicht ist, speichert das HMG 510 diesen Wert und zeigt ihn für 2 Sekunden in der unteren Displayhälfte an. Mindern Sie nun den Druck im Druckkreislauf.

  • Page 24: Technische Daten

    12.Technische Daten Das HMG 510 verfügt über zwei Analogeingänge mit automatischer Sensorerkennung an 2 Eingangsbuchsen (Kanal A und B). Es können ausschließlich HSI-Sensoren (Druck-, Temperatur- und Volumen- strom-Messumformer) und SMART-Sensoren (Feuchte-, Ölzustands- und Verschmutzungssensoren) angeschlossen werden. Kanal A und B: Automatische Sensorerkennung für HSI- und SMART-Sensoren sowie...

  • Page 25: Zubehör

    ZBE 30-02 (Sensorkabel M12x1 2m) Mat.-Nr. 6040852 Mat.-Bez. ZBE 30-05 (Sensorkabel M12x1 5m) Mat.-Nr. 909752 Mat.-Bez. UVM 3000 (Universaladapter) Mat.-Nr. 6043006 Mat.-Bez. Koffer für HMG 510 Mat.-Nr. 6043562 Mat.-Bez. Netzteil für 230 V Mat.-Nr. 3304374 Mat.-Bez. ZBE 26 (Y-Adapter blau) Mat.-Nr. 910000 Mat.-Bez.

  • Page 26: Anmerkung

    HYDAC ELECTRONIC GMBH 14.Anmerkung Hauptstr. 27 Die Angaben in diesem Handbuch D-66128 Saarbrücken beziehen sich auf die beschriebenen Germany Betriebsbedingungen und Einsatzfälle. Tel.: +49-(0)6897-509-01 Bei abweichenden Einsatzfällen und/ Fax: +49-(0)6897-509-1726 oder Betriebsbedingungen wenden Sie sich bitte an die entsprechende Fachabteilung.
  • Page 27 NOTIZEN...
  • Page 28 Table of Contents Page Tasks and functions of the HMG 510 Areas of application Connecting HSI sensors Connecting SMART sensors Technical safety Compliance with European Standards General safety information About your HMG 510 Starting the HMG 510 Operating keys Connectors...
  • Page 29 Operating the HMG 510 using SMART sensors 10.1 Connection diagram 10.2 Rendering and modification of the measured value display 10.3 Operating the HMG 510 with a PC Setting aid for mechanical pressure switches 11.1 Connection diagram 11.2 Status display 11.3...

  • Page 30: Tasks And Functions Of The Hmg 510

    Consequently, it is no longer necessary to adjust the measurement range settings manually. The following data can be displayed on the HMG 510 at the touch of a button: Current measured values channel A and B Minimum values, channel A and B Maximum values, channel A and B The min/max values can be reset at any time at the press of a button.

  • Page 31: Connecting Smart Sensors

    The measured values including the unit of measurement are shown in the display. Only one SMART sensor can be connected to the HMG 510, however it can be connected to both channels (A and B). Depending on the sensor type the sensor features an internal memory enabling the storage of recorded measurement data on a long-term basis.

  • Page 32: Technical Safety

    2. Technical safety The individual components of the HMG 510 Portable Data Recorder and the assembled unit are subject to strict quality assurance inspection and testing. Each HMG 510 undergoes outgoing testing. This ensures that when supplied the unit is free of defects and complies with the designated specifications.

  • Page 33: General Safety Information

    The HMG 510 may not be put into service if any defects, either electrical or mechanical, are apparent.

  • Page 34: Starting The Hmg 510

    5. Starting the HMG 510 5.1 Operating Keys On/Off button Mode – for setting the menu Reset For resetting the min/max values Min/Max Display of the minimum and maximum values Display 5.2 Ports Sensor input jack (channel A) Sensor input jack...

  • Page 35: General Operating Information

    "err" The HMG 510 switches off automatically when the unit is not used for 15 minutes. When the HMG 510 is switched on, a two-line display of measured values appears: 1st line: Measured value on channel A +...

  • Page 36: Operating The Hmg 510 Using Hsi Sensors

    7. Operating the HMG 510 using HSI sensors 7.1 Min/Max Function The HMG 510 records the minimum and maximum values in addition to the current measured values. Special importance is accorded the measurement of the min/max values, and this is explained in detail below.
  • Page 37 The time period always begins when the min/max values are reset. Resetting the values is triggered by the following situations: Switching the unit on Pressing the Reset button Connecting or disconnecting an HSI sensor To access the min or max value display, press the Min/Max key: press 1 x: Minimum value...

  • Page 38: Measured Value Differential

    7.2 Measured value differential You also have the option of measuring and displaying a value differential between channel A and B. The channel A-B differential value can only be measured if two identical sensors with identical measurement ranges are connected. The differential value always appears in the second line of the display and is indicated by A-B.

  • Page 39: Setting The Zero Point

    7.3 Setting the zero point The Tare function enables you to zero measurement channels. This function is used to mask back-pressure present in the system. For example, if a pressure of 3 bar is present at a pressure transmitter despite the system having been switched off, this value can be used as the new zero point for display purposes.

  • Page 40: Setting The Unit Of Measurement

    Mode key (see Menu Structure and Navigation of the HMG 510 starting on page 41). The HMG 510 automatically converts the measured value into the new unit...

  • Page 41: Menu Structure And Navigation Of The Hmg 510

    7.5 Menu structure and navigation of the HMG 510 The menu structure and navigation of the HMG 510 vary depending on the number and type of sensors connected. You can navigate the menu using the three buttons below: Mode Change to the next menu item.

  • Page 42: Menu Structure And Navigation When Using One Sensor

    8. Menu structure and navigation when using one sensor 8.1 Quick reference guide Mode Menu item Function description SEnA unIT Select the unit of measurement of channel A SEnA TAR Set or clear the zero point of channel A Setting aid for mechanical pressure switches VErS Display of the unit's software version Back to measured value display...
  • Page 43 Mode Press 3x Setting aid for mechanical pressure switches For more information, please refer to Setting Aid for Mechanical Pressure Switches starting on page 48. Mode Press 4x Displaying the unit's software version Please quote this version number when contacting customer service. Mode Press 5x Measured value display...

  • Page 44: Menu Structure And Navigation When Using Two Sensors

    9. Menu structure and navigation when using two sensors 9.1 Quick reference guide Mode Menu item Function description SEnA unIT Select the unit of measurement of channel A SEnB unIT Select the unit of measurement of channel B SEnA TAR Set or clear the zero point, channel A SEnB TAR Set or clear the zero point, channel B...
  • Page 45 Mode Press 5x Computing a differential from tare values Computes the difference between two tare values. Mode Press 6x Setting aid for mechanical pressure switches For more information, please refer to Setting Aid for Mechanical Pressure Switches starting on page 48. Mode Press 7x Display of the unit's software...

  • Page 46: Operating The Hmg 510 Using Smart Sensors

    HLB 1000, however they can easily be applied to any of the other sensors. ® To have the HMG 510 display the measured values of a HYDACLab need: Y adapter, blue Sensor cable ZBE 30-0x (ZBE 30-02 included with the unit as supplied) 10.1 Connection diagram...

  • Page 47: Rendering And Modification Of

    10.2 Rendering and modification of the measured value display The first measured value appears in the display of the HMG 510. The unit of measurement appears in the upper part of the display and the associated measured value in the lower part.

  • Page 48: Setting Aid For Mechanical Pressure Switches

    11.Setting aid for mechanical pressure switches To use the HMG 510 as a setting aid for mechanical pressure switches, you need: Pressure transmitter on channel A (e.g. HDA 4748-H) Mechanical pressure switch on channel B To facilitate connection of the mechanical pressure switch to the power supply, we recommend using the UVM 3000 universal adapter.

  • Page 49: Status Display

    Increase the pressure in the pressure circuit. As soon as the switching point set in the mechanical pressure switch has been reached, the HMG 510 stores this value and shows it for 2 seconds in the lower part of the display.

  • Page 50: Technical Specifications

    12.Technical specifications The HMG 510 features two analogue inputs with automatic sensor recognition on 2 input jacks (channel A and B). Only HSI sensors (pressure, temperature or flow rate transmitters) and SMART sensors (moisture, temperature and flow rate sensors) can be connected.

  • Page 51: Accessories

    ZBE 30-05 (sensor cable M12x1 5m) Stock no. 909752 Stock des. UVM 3000 (universal adapter) Stock no. 6043006 Stock des. Case for HMG 510 Stock no. 6043562 Stock des. 230 V power supply Stock no. 3304374 Stock des. ZBE 26 (Y adapter, blue) Stock no.

  • Page 52: Note

    HYDAC ELECTRONIC GMBH 14.Note Hauptstr. 27 The information in this manual relates D-66128 Saarbrücken to the operating conditions and Germany applications described. For applications or operating Phone: +49-(0)6897-509-01 conditions not described, please Fax: +49-(0)6897-509-1726 contact the relevant technical department. Subject to technical modifications.
  • Page 53 NOTES...
  • Page 54 Indications générales d'utilisation Fonctionnement avec capteurs HSI Fonction Min / Max Mesure différentielle Réglage du zéro Réglage de l'unité Guidage par menu du HMG 510 Guidage par menu en cas d'utilisation d'un capteur Récapitulatif Explication détaillée Guidage par menu en cas d'utilisation de deux capteurs Récapitulatif...
  • Page 55 SMART 10.1 Schéma de raccordement 10.2 Affichage et modification de l'affichage des mesures 10.3 Fonctionnement du HMG 510 en liaison avec un PC Aide pour le réglage de manocontacteurs mécaniques 11.1 Schéma de raccordement 11.2 Affichages à l'écran 11.3...

  • Page 56: Fonctions De L'hmg 510

    1. Fonctions de l'HMG 510 1.1 Domaine d'application L' HMG 510 est un appareil de mesure portable pour la réalisation de mesures simples sur des systèmes hydrauliques et pneumatiques. Les principaux domaines d'application sont l'analyse, la maintenance et le service.

  • Page 57: Raccordement De Capteurs Smart

    Après le raccordement du HMG 510 à un PC, il est possible, à l'aide du logiciel "CMWIN" , de lire la mémoire de mesures d'un capteur SMART et/ou...

  • Page 58: Sécurité Technique

    2. Sécurité technique Les composantes de l'HMG 510 ainsi que l'appareil complet sont soumis à des contrôles de qualité stricts. Chaque HMG 510 fait l'objet d'un essai final. De cette manière nous garantissons que l'appareil ne présente aucun défaut lors de sa livraison et qu'il respecte les spécifications indiquées.

  • Page 59: Consignes De Sécurité

    3. Consignes de sécurité L'appareil de mesure portable de la série HMG 510 ne présente aucun risque s'il est utilisé conformément aux prescriptions. Toutefois, pour éviter de mettre en danger l'utilisateur et/ou de provoquer des dommages matériels suite à une manipulation incorrecte, il est impératif de res-pecter les consignes de sécurité...

  • Page 60: Mise En Service

    5. Mise en service 5.1 Organes de commande Touche On/Off Mode – Réglage du menu Reset Réinitialisation des valeurs Min/Max Min/Max Affichage des valeurs minimales et maximales Ecran 5.2 Raccordements Douille d'entrée pour capteur (canal A) Douille d'entrée pour capteur (canal B) Raccordement pour bloc- secteur et mini-prise USB...

  • Page 61: Indications Générales D'utilisation

    6. Indications générales d'utilisation En cas de raccordement de capteurs d'autres marques au HMG 510, l'écran affiche : "err" L'HMG 510 s'arrête automatiquement lorsque l'appareil n'est pas utilisé pendant 15 minutes. Après la mise en marche du HMG 510, deux valeurs s'affichent sur deux lignes : 1ère ligne :...

  • Page 62: Fonctionnement Avec Capteurs Hsi

    7. Fonctionnement avec capteurs HSI 7.1 Fonction Min / Max En plus des valeurs de mesure actuelles, l'HMG 510 assure la saisie des valeurs minimales et maximales. La mesure des valeurs Min/Max revêt une importance particulière et nécessite donc une explication détaillée.
  • Page 63 La plage de temps de la saisie des valeurs Min/Max démarre systématiquement avec la réinitialisation des valeurs Min/Max. Cette réinitialisation est déclenchée par les situations suivantes : Mise en marche de l'appareil Actionnement de la touche "Reset" Branchement ou débranchement d'un capteur HSI Pour accéder à...

  • Page 64: Mesure Différentielle

    7.2 Mesure différentielle Vous avez en outre la possibilité de calculer et d'afficher la valeur différentielle entre le canal A et le canal B. Naturellement, le calcul de cette valeur n'est possible qu'avec deux capteurs identiques présentant des étendues de mesure identiques. La mesure différentielle apparaît toujours sur la deuxième ligne.

  • Page 65: Réglage Du Zéro

    7.3 Réglage du zéro La fonction "Tarage" offre la possibilité de redéfinir le zéro des canaux de mesure. Cette fonction permet, par exemple, de masquer des pressions statiques présentes dans le système. Si un transmetteur de mesure de pression est soumis p. ex. à une pression de 3 bar même lorsque l'installation est arrêtée, cette valeur peut alors être utilisée comme zéro pour l'affichage de la pression.

  • Page 66: Réglage De L'unité

    HSI raccordés. Pour afficher la mesure avec une autre unité, vous pouvez régler l'unité à l'aide de la touche "Mode" sur l'appareil (voir "Guidage par menu du HMG 510" à partir de la page 67). L'appareil convertit automatiquement la mesure dans la nouvelle unité.

  • Page 67: Guidage Par Menu Du Hmg 510

    7.5 Guidage par menu du HMG 510 Le guidage par menu du HMG 510 varie selon le nombre et le type des capteurs raccordés. Vous pouvez naviguer au sein du menu à l'aide des trois touches : Mode Passage au point de menu suivant Sélection d'une option...

  • Page 68: Guidage Par Menu En Cas D'utilisation D'un Capteur

    8. Guidage par menu en cas d'utilisation d'un capteur 8.1 Récapitulatif "Mode" Point de menu Fonction SEnA unIT Sélection de l'unité du canal A SEnA TAR Réglage ou effacement du zéro du canal A Aide pour le réglage de manocontacteurs mécaniques VErS Affichage de la version logicielle de l'appareil...
  • Page 69 3 appuis sur "Mode" Aide pour le réglage de manocontacteurs mécaniques Vous trouverez de plus amples informations à ce sujet dans le chapitre "Aide pour le réglage de manocontacteurs mécaniques" à partir de la page 74. 4 appuis sur "Mode" Affichage de la version logicielle de l'appareil Ce numéro de version doit être...

  • Page 70: Guidage Par Menu En Cas D'utilisation De Deux Capteurs

    9. Guidage par menu en cas d'utilisation de deux capteurs 9.1 Récapitulatif "Mode" Point de menu Fonction SEnA unIT Sélection de l'unité du canal A SEnB unIT Sélection de l'unité du canal B SEnA TAR Réglage ou effacement du zéro du canal A SEnB TAR Réglage ou effacement du zéro du canal B DIFF TAR...
  • Page 71 5 appuis sur "Mode" Former la différence entre les valeurs de tare Calcul de la différence entre deux valeurs de tare. 6 appuis sur "Mode" Aide pour le réglage de manocontacteurs mécaniques Vous trouverez de plus amples informations à ce sujet dans le chapitre "Aide pour le réglage de manocontacteurs mécaniques"...

  • Page 72: Fonctionnement Avec Des Capteurs Smart

    Pour pouvoir afficher les valeurs de mesure d'un HYDACLab ® avec le HMG 510, vous devez disposer des composants suivants : Adaptateur en Y bleu Câble de capteur ZBE 30-0x (ZBE 30-02 compris dans l'étendue de la livraison) 10.1 Schéma de raccordement Raccorder le capteur SMART au HMG 510 comme indiqué...

  • Page 73: Affichage Et Modification De L'affichage Des Mesures

    ) permet de naviguer entre les différentes mesures du capteur SMART raccordé. 10.3 Fonctionnement du HMG 510 en liaison avec un PC Afin de pouvoir utiliser le HMG 510 pour l'affichage des mesures d'un capteur ® HYDACLab sur un PC ou pour la lecture des données de la mémoire de mesures, vous devez disposer en outre des composants suivants : un PC ou un ordinateur portable avec les pilotes installés et le logiciel...

  • Page 74: Aide Pour Le Réglage De Manocontacteurs Mécaniques

    11.Aide pour le réglage de manocontacteurs mécaniques Pour pouvoir utiliser l'HMG 510 comme aide pour le réglage de manocontacteurs mécaniques, vous devez disposer des composants suivants: Transmetteur de mesure sur le canal A (p. ex. HDA 4748-H) Manocontacteur mécanique sur le capteur B Pour faciliter le raccordement électrique du manocontacteur mécanique,...

  • Page 75: Affichages À L'écran

    Augmenter la pression dans le circuit de pression. Dès que le point de commutation haut réglé dans le manocontacteur mécanique est atteint, l'HMG 510 mémorise la valeur correspondante et l'affiche pendant 2 secondes dans la moitié supérieure de l'écran. Réduire maintenant la pression dans le circuit de pression.

  • Page 76: Caractéristiques Techniques

    12.Caractéristiques techniques L'HMG 510 dispose de deux entrées analogiques à reconnaissance automatique des capteurs sur 2 douilles d'entrée (canal A et B). Il est uniquement possible de raccorder des capteurs HSI (transmetteurs de mesure de pression, de température et de débit) et des capteurs SMART (capteurs d'humidité, de niveau d'huile et d'encrassement).

  • Page 77: Accessoires

    6040852 Désignation ZBE 30-05 (câble de capteur M12x1 5m) Code 909752 Désignation UVM 3000 (adaptateur universel) Code 6043006 Désignation Mallette pour HMG 510 Code 6043562 Désignation Bloc-secteur pour 230 V Code 3304374 Désignation ZBE 26 (Adaptateur en Y bleue) Code 910000 Désignation...

  • Page 78: Remarques

    HYDAC ELECTRONIC GMBH 14.Remarque Hauptstr. 27 Les indications de la présente notice D-66128 Saarbrücken se réfèrent aux conditions de service Germany et aux cas d'utilisation décrits. Pour des applications et/ou des Tél.: +49-(0)6897-509-01 conditions de service différentes, Fax: +49-(0)6897-509-1726 veuillez contacter les spécialistes du service correspondant.
  • Page 79 NOTES...
