Summary of Contents for Pixel TW-282

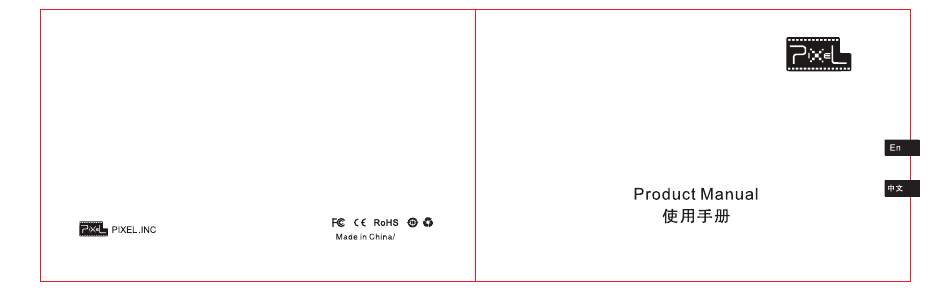

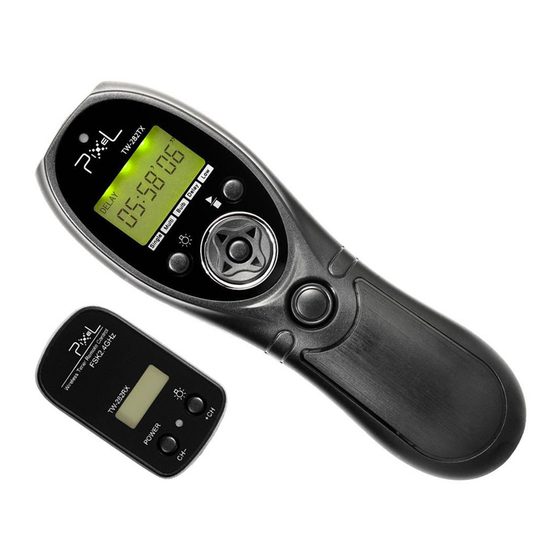

- Page 1 Wireless Timer Remote Control 无线定时快门线 TW-282 中国制造 Http://www.pixelhk.com.cn PSM40 V11.01...
-
Page 2: Table Of Contents
Contents Overview Cautions TW-282 introduction The name of each part Prepare for install and use Install and replace the battery Fix the receiver(TW-282RX) Turned on/off the power Channel Setting Open the background light of display Receiver connected with the camera... -
Page 3: Overview
First of all, thank you for purchasing product of Wireless Timer Remote Control Delay shooting TW-282. The shooting ways included single shooting, continuous shooting within Timing plan for shooting one sec, BULB shooting, user-defined time-delay and timing plan for shooting. -
Page 4: Cautions
Cautions TW-282 introduction The batteries should not install anti-polarity; Otherwise the batteries may leak Using the wireless remote control technology to achieve shutter’s external corrosive liquids, heat or explosion. socket with camera for remote control . Make sure the camera and receiver (TW-282RX) are powered off before install FSK 2.4GHz wireless controls system, which more reliability and stability, 15... - Page 5 The name of each part The name of each part Please check all included items after open the packing, if missing, please contact the dealer. 1. Transmitter (TW-282TX) ------- 1pc 2. Receiver (TW-282RX) ---------- 1pc 1 Background light button 3. Shutter connect cable ---------- 1pc 4.
-
Page 6: The Name Of Each Part
The name of each part Preparation for installation and use Before use, you should read the user manual of your camera carefully and well Display of transmitter understand the manipulation and functional setting. The function setting of DC1 DC2 camera may influence this item’s efficiency control of the camera. 1 1 1 2 1 3 1 3 Install and replace the battery The transmitter(TW-282TX) -
Page 7: Fix The Receiver(Tw-282Rx) 1
Preparation for installation and use Preparation for installation and use Fix the receiver (TW-282RX) 2. Follow the signs of positive [ + ] and negative [ - ] in the battery compartment to install the battery correctly. Receiver can be fixed on the top of camera, rack of camera accessory or tripod. You should pay attention to the polarity of battery because of the Fix the receiver on the hot shoe of camera. -
Page 8: Turned On/Off The Power 1
Preparation for installation and use Preparation for installation and use Turned on/off the power Channel setting The transmitter(TW-282TX) Channel setting for transmitter(TW-282TX) Press any button once, and turn on the power of transmitter. Press left move button[ ]or right move button[ ]will The transmitter stays in the single shooting mode when you move the functional icon to the channel icon[... -
Page 9: Open The Background Light Of Display 1
Preparation for installation and use Preparation for installation and use Open the background light of display Receiver connected with the camera The transmitter(TW-282TX) Make sure your receiver has been installed in place and to Press and hold the background light button for 2 seconds, the ensure that cameras and receivers are shut down. -
Page 10: Shooting Control 1
2. Half-press the release button and transmitter will send signal for focusing, the Pixel limited Enterprise, it' ll support spacing continuous shooting within one sec and green indicator will lit on the transmitter and receiver, and the camera is in the never change the single shooting mode. - Page 11 Shooting control Shooting control shooting Half-press the release button and transmitter will send signal for focusing, the green indicator will lit on the 1. In the power-on state, move the transmitter's activities transmitter and receiver, and the camera is in the focusing icon to shooting icon[ ] by pressing the left move button...
- Page 12 5. After set up the new parameters, press the set button, save and exit settings. The delay shooting function of TW-282 can user-defined the delay time and shots. When enter to the delay shooting set, the transmitter will save the Delay shooting setting previous setting.
- Page 13 Shooting control Shooting control Timing plan for shooting 4. When countdown is completed, receiver will follow the setting shots output a Delay time setting signal per second to control shooting. 1. In the power-on state, move the functional activities icon to 5、...
- Page 14 Shooting control Shooting control Exposure time setting Interval time setting 1. Press left move button[ ]or right move button[ ], move 1. Press left move button[ ]or right move button[ the transmitter’s activities icon to the interval timing program move the transmitter’s activities icon to the exposure icon[ timing program icon[ 2.
- Page 15 Shooting control Shooting control Search the timing plan The shot number setting 1. Press left move button[ ]or right move button[ ],move transmitter’s activities icon to timing plan icon which can check the related timing project. 1. Press left move button[ ]or right move button[ 2.
- Page 16 Receiver: Now you can start to use unique high-performance Wireless Timer Shooting Remote Control TW-282. If you have any questions, you can contact output the local distributor. Or visit the website http://www.pixelhk.com. Focusing output 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23...
- Page 17 目 录 总述 注意事项 TW-282简介 各部位名称 安装及使用设备 安装更换电池 固定接收器(TW-282RX) 打开或关闭电源 设置通信通道 打开背光灯 接收器与相机的连接 拍摄控制 单张拍摄 1秒连拍...
- Page 18 总述 感谢您购买高性能的品色产品 拍摄 首先，非常感谢您购买高性能的无线定时器TW-282， 它拥有简易的单张拍 延时拍摄 摄、1秒连拍、B门拍摄、延时拍摄以及定时计划拍摄。低功耗的液晶显示屏，能 定时计划拍摄 让您的使用计划一目了然，更方便地使用延时拍摄及定时计划拍摄。 TW-282 规格 在 使 用 前 ， 您 一 定 要 通 读 并 完 全 理 解 本 使 用 说 明 书 以 及 了 解 相 机 的 使 用 方...
-
Page 19: 注意事项
TW-282简介 注意事项 利用无线遥控技术，实现对具备外接 快门 插座的相机进行遥控操作。 安装电池时极性切勿弄反，否则电池可能渗漏腐蚀性液体、发热或爆炸。 采 用FSK制 式 ， 提 高 了 产 品 的 可 靠 性 和 稳 定 性 ， 使 用2.4GHz全 球 免 费 无 线 频 段 ， 在安装接收器(TW-282RX)前，请确认相机和接收器是关机状态。 15个可选通道。 电缆线与设备连接时，请勿拉扯。 控制距离可达80米以上。 本产品属电子产品的附件，有可能因外界环境因素影响而造成相机不能或异常动 使用液晶屏显示通道、电量、功能模式，简单易懂、操作方便。... -
Page 20: 各部位名称
各部位名称 各部位名称 拆开包装后请检查包装内是否包含以下物品，如有缺失请与经销商联系。 1、传送器(TW-282TX) --- 1个 2、接收器(TW-282RX) --- 1个 3、快门连接线------------ 1条 4、说明书(本说明书) ------ 1份 1 背光灯按钮 2 左移按钮 3 数字减少按钮 4 释放按钮 下面介绍产品各部位名称: 电池欠压图标 5 设置/确定按钮 右移按钮 电源按钮/通道减少按钮 7 数字增加按钮 指示灯 定时计划启动/停止按钮 背光灯按钮/通道增加按钮 通道显示屏幕 显示屏 指示灯 电池盖 电池盖 机身号 电池舱 产品背贴纸... -
Page 21: 安装及使用设备
各部位名称 安装及使用设备 1 1 1 2 1 3 1 3 定时计划功能区 时间显示区 功能区 开始使用前，请您务必认真阅读相机的使用说明书，并了解相机的操作方法及功能 设定。因为相机的功能设定可能会影响到本产品对相机的有效控制。 单张拍摄图标 1秒连拍图标 拍摄图标 延时拍摄图标 电池欠压图标 定时计划延时图标 安装更换电池 定时计划曝光时间图标 定时拍摄间隔时间图标 传送器(TW-282TX) 定时拍摄张数图标 通信通道图标 6 7 8 当传送器电池电量不足时，显示屏上的笔画明显变暗或电池 DC1 DC2 欠压图标[ ]将闪烁，则表示电池电压已经降到影响设备工作性 传送器显示屏 能的限度，应尽快更换电池。传送器使用二节AAA电池，如需更 换请按如下步骤进行: 快门连接线 1、滑动电池盖，将其打开。 输入插头... -
Page 22: 固定接收器(Tw-282Rx)
安装及使用设备 安装及使用设备 固定接收器( TW-282RX 2、按照电池舱内的正极[+]和负极[-]标志将电池正确装入。 可将接收器固定于相机机顶、机身附件固定架或三脚架上。 安装电池时应注意电池的极性，错误的安装会使设备无法正常工 作，甚至损坏设备及造成人身伤害。 将接收器固定于相机机顶热靴。 固定时要锁紧热靴锁紧螺母。 3、关闭电池盖。 从相机机顶卸下接收器时，需先松开热靴 锁紧 螺母。切勿强行用 力拔出，以免损坏接收器和相机。 接收器(TW-282RX) 当接收器电池电量不足时，显示屏上的电池欠压图标[ ]将 将 接收器 固定于相身附件上。 TW-282RX 闪烁，则表示电池电压已经降到影响设备工作性能的限度，应尽 快更换电池。接收器使用一节CR-2锂电池，如需更换请按如下 步骤进行: 1、滑动电池盖，将其打开。 将 接收器 固定于三脚架上。 2、按照电池舱内的正极[+]和负极[-]标志将电池正确装入。 1. 通过热靴脚底部螺母将接收器固定在快装板上。 安装电池时应注意电池的极性，错误的安装会使设备无法正常工 2. 将快装板安装在三脚架上。 作，甚至损坏设备及造成人身伤害。 3、关闭电池盖。 接收器安装时，应确保设备安装牢固，防止设备滑落。... -
Page 23: 打开或关闭电源
安装及使用设备 安装及使用设备 打开或关闭电源 设置通信通道 传送器(TW-282TX) 设置传送器(TW-282TX)的通信通道 1、按任何按钮一次，打开传送器电源。 1、按左移按钮[ ]或右移按钮[ ]，将传送器活动功能图标移 2、打开电源后，传送器处于单张拍摄状态，之前设置的定时计 至通道图标 [ ]。 2、按设置/确定按钮进入通道设置。此时，通道数字闪烁。 划和通信通道不变。 3、通过按数字增加按钮[ ]或数字减少按钮[ ]，调整通道号码。 3、屏幕显示单张拍摄图标及通信通道。 4、再次按下设置/确定按钮，保存当前通道。 4、传送器在无任何操作的情况下(正在执行定时计划或执行 门 时除外)1分钟后将自动关闭。 设置接收器(TW-282RX)的通信通道 接收器(TW-282RX) 1、打开电源，通信通道默认为上次设定的通道。 1、按电源按钮[ ] 2秒钟，打开接收器电源，此时，指示灯 2、同时按下[+CH]和[CH-]按钮，进入通道设置，显示屏上的通 道图标[ ]闪烁。 每隔2秒闪亮一次绿灯，屏幕显示通信通道。 3、按[+CH]通道增加1、[CH-]通道减少1。 2、打开电源后，之前设置的通信通道仍然有效。 4、再次同时按下[+CH]和[CH-]按钮或10秒无动作保存并退出设置。 3、接收器电源不会自动关闭，在开机状态下，按下电源按钮2秒 *传送器与接收器必须保持相同频道才能进行有效控制. 将关闭接收器电源。... -
Page 24: 接收器与相机的连接
安装及使用设备 安装及使用设备 打开背光灯 接收器与相机的连接 传送器(TW-282TX) 1、 确认您的接收器已安装到位，并确保相机及接收器均已关机。 按住背光灯按钮2秒钟后，将打开显示屏背光灯。 2、 首先将快门连接线的输入插头插入接收器的控制信号输出接 打开背光灯后两次按键操作时间间隔在6秒钟内，背景灯将一直点亮。 口，确认接插到位。 背景灯不能手动关闭，在无任何操作6秒钟后将自动关闭。 快门连接线没有插到位可能会造成定时器无法控制相机。 3、 将相机固定于三脚架或其它固定支架上。 打开相机外接快门 接收器(TW-282RX) 插座保护盖，将连接线的快门插头插入相机的外接快门插座 ， 在开机状态下，按住背光灯按钮2秒钟后，将打开背光灯。 确保接插到位，有锁紧螺母的需将螺母旋紧。 大部分相机的外接快门插座带有防误插缺口，插入时请注意插头方 打开接收器背光灯后两次按键操作时间间隔在6秒钟内，背光灯将一直 向，以免损坏相机的外接快门插座。 点亮。 背光灯不能手动关闭，在无任何操作6秒钟后将自动关闭。 4、打开接收器电源，再打开相机电源。... -
Page 25: 拍摄控制
拍摄控制 拍摄控制 单张拍摄 拍摄功能选择示意图： 1、在开机状态下通过按左移按钮[ ]或右移按钮[ ],将传送器的活动功能图标移至单 按 按 按 张拍摄图标[ ]。 按 按 按 在休眠状态下，按任何键能唤醒传送器并进入单张拍摄模式。 2、 半按释放按钮，传送器发出对焦信号，传送器和接收器上的绿色指示灯点亮，相机 单张拍摄功能 1秒连拍功能 拍摄功能 延时拍摄功能 处于对焦状态，直至松开或全部按下。 以下的使用介绍是指接收器与相机已经连接牢固，并打开接收器及相机电源，下面 将详细介绍拍摄功能的使用。 3、全按释放按钮，传送器发出拍摄信号，传送器和接收器上的 红色指示灯点亮片刻，相机进行拍摄。 应将相机功能设置为[ ] 。 当相机功能设置为[ ]时，可能会出现连续拍摄。 当相机功能设置为[ ]时，相机将以B门功能拍摄，可能造成曝光不 足或过曝。 当相机功能设置为[ ]时，相机将会延时拍摄。... -
Page 26: 1秒连拍
拍摄控制 拍摄控制 拍摄 1秒连拍 1、在开机状态下通过按左移按钮[ ]或右移按钮[ ]，将传送 1、在开机状态下通过按左移按钮[ ]或右移按钮[ ]， 将 传送器的活动功能图标 器的活动功能图标移至 门拍摄图标[ ]。 移至1秒连拍图标[ ]。 2、 半按释放按钮，传送器发出对焦信号，传送器和接收器的绿 1秒连拍是品色公司首先推出的专利功能，在不改变相机单张拍摄功能的情况下实现1秒间隔的连拍。 色指示灯点亮，相机处于对焦状态，直至松开或全部按下。 2、 半按释放按钮，传送器发出对焦信号，传送器和接收器上的绿色指示灯点亮，相机 处于对焦状态，直至松开或全部按下。 3、 全按释放按钮，传送器发出 门开始信号。传送器红灯开始 3、全按释放按钮，传送器和接收器上的红色指示灯点亮， 保持全按释放按钮，传送器 闪烁并且计时开始，接收器上的红灯保持点亮，接收器连续 将连续发送拍摄信号，传送器和接收器的红绿指示灯交替点 输出拍摄信号。相机开始连续曝光拍摄。 亮，相机进行连续拍摄动作。拍摄速度为每秒1张。 4、 再次按下释放按钮，传送器输出 门拍摄停止信号，并显示 4、 松开释放按钮，传送器停止发送信号，相机停止拍摄。 曝光时间相机停止曝光拍摄。 应将相机功能设置为[ ] 。... - Page 27 拍摄控制 拍摄控制 延时拍摄 5、 设置完新参数后，按设置按钮，保存参数并退出设置。 TW-282的延时拍摄功能是可自定义延时时间和拍摄张数的。 进入延时拍摄的设置时，传送器将保存上一次的设置参数。 延时拍摄的设置 可以通过按左移按钮[ ]或右移按钮[ ]，转换拍摄张数和延时时间的设 置。 1、在开机状态下通过按左移按钮[ ]或右移按钮[ ]，将传送 轻按[ ]键一次，设置数值增加一，按住不放，设置数值将快速增加； 器活动功能图标移至延时拍摄图标[ ]。按设置按钮进入延 轻按[ ]键一次，设置数值减少一，按住不放，设置数值将快速减少。 时拍摄的拍摄张数设置。此时延时拍图标[ ]、拍摄张数值 延时拍摄的操作 ]同时闪烁。 1、按左移按钮[ ]或右移按钮[ ]，将传送器活动功能图标移至 2、 按[ ]，设置可拍摄张数增加，按[ ]键，设置可拍摄张数 延时图标[ ]。 减少。可设置拍摄张数1-99张。 2、半按释放按钮，传送器发出对焦信号，传送器和接收器上的绿 色指示灯点亮，相机处于对焦状态，直至松开或全部按下。 3、 按[ ]键，进入延时拍摄的延时时间设置。...
- Page 28 拍摄控制 拍摄控制 定时计划拍摄 4、 倒计时完毕，接收器将按设置的拍摄张数每秒输出一个拍摄信号控制相机拍摄。 延时时间设置 5、 延时计划未完成之前再次按下发射器释放按钮或接收器任何按键将终止本次延时计 1、 在开机状态下通过按左移按钮[ ]或右移按钮[ ]，将传送 划操作。 器的活动功能图标移至定时计划的延时时间图标[ ]。 2、 按设置按钮，进入延时时间“秒位”设置。 应将相机功能设置为[ ] 。 当相机功能设置为[ ]时，可能会出现多次连续拍摄。 3、 通过按左移按钮[ ]或右移按钮[ ]进入分钟、小时设置。 当相机功能设置为[ ]时，相机每秒以B门功能拍摄，可能造成曝光不足或过曝。 如下图所示移动设置项。 当相机功能设置为[ ]时，相机将会执行一次或多次延时拍摄。 定时 定时 按 按 按 按 计划 计划 拍摄 曝光...
- Page 29 拍摄控制 拍摄控制 曝光时间设置 间隔时间设置 1、 按左移按钮[ ]或右移按钮[ ]，将传送器的活动功能图标 1、 按左移按钮[ ]或右移按钮[ ]，将传送器的活动功能图标 移至定时计划的曝光时间图标[ ]。 移至定时计划的间隔时间图标[ ]。 2、 按设置按钮，进入曝光时间“秒位”设置。 2、 按设置按钮，进入间隔时间“秒位”设置。 3、 通过按左移按钮[ ]或右移按钮[ ]进入分钟、小时设置。 3、 通过按左移按钮[ ]或右移按钮[ ]进入分钟、小时设置。 如下图所示移动设置项。 如下图所示移动设置项。 定时 定时 定时 定时 按 按 按 按 按 按 按...
- Page 30 拍摄控制 拍摄控制 拍摄张数设置 2、 查询相关项目时，如需对该项目的参数进行调整，只需按设置按钮即可进入相关项 1、 按左移按钮[ ]或右移按钮[ ]，将传送器的活动功能图标 目的设置，再次按下设置按钮，保存并退出设置。活动图标的移动顺序如下图所示。 移至定时计划的拍摄张数图标[ ]。 按 按 按 按 按 延时 单张 2、 按设置按钮，进入定时计划的拍摄张数设置。按[ ]，设置 拍摄 拍摄 按 按 按 按 按 功能 功能 可拍摄张数增加，按[ ]键，设置可拍摄张数减少。可设置 延时时间 曝光时间 间隔时间 拍摄张数 拍摄张数1-99张。当拍摄张数为[--],表示不限张数拍摄。 运行定时计划 定时 定时...
- Page 31 拍摄控制 TW-282 规格 传送器显示屏将显示定时计划的运行情况,但不对接收器发送控制命令, 只供参考了解 类型： 使用FSK 2.4GHz无线遥控系统 接收器的运行情况. 传送距离： 80米以上 在定时计划未运行完毕之前再次按下传送器定时计划启动/停止按钮[ ]，传送器和接收器将停 通道： 15个通道 止定时计划的运行。 待机时间： 传送器：4年以上(使用2节AAA电池) 接收器在运行定时计划时 ， 按下接收器任何键将终止本次定时计划的运行 。 接收器：400小时(使用CR-2锂电池) 体积(宽×高×深): 传送器： 149mm×49.5mm×24mm 下面将事例说明定时计划的运行：延时时间[ ]=5秒，曝光时间[ ]=1秒，拍 接收器：63mm×38mm×31mm 摄间隔[ ]=6秒，拍摄张数[ ]=3。 重量(含电池)： 传送器：70.5克 接收器：39.5 克 拍摄输出 现在，您可以开始使用无与伦比的高性能无线定时器TW-282，如有 对焦输出...
