Princip
Principle
Montageprinzip
Principe
Principio
RI.1M.C4.53 ® RI.1M.C5.53 02-2002
INSTRUCTIONS
AKC 114
Følerkabel:
3.5 m < l < 50 m : 0.75 mm
Sensor cable:
50 m < l < 100 m : 1.5 mm
Fühlerleitung:
100 m < l
Câble de capteur:
Cable del sensor
S1 placering:
Se side 2
See page 2
S1 Plazierung:
Siehe Seite 2
S1 Emplacement:
Voir page 2
Emplazamiento de S1: Ver pág. 2
2
2
: 2.5 mm
2
S1, S2:
Isoler følerne
Insulate sensors
Fühler isolieren
Capteurs isolés
Sensores aislados
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Danfoss AKC 114
Summary of Contents for Danfoss AKC 114

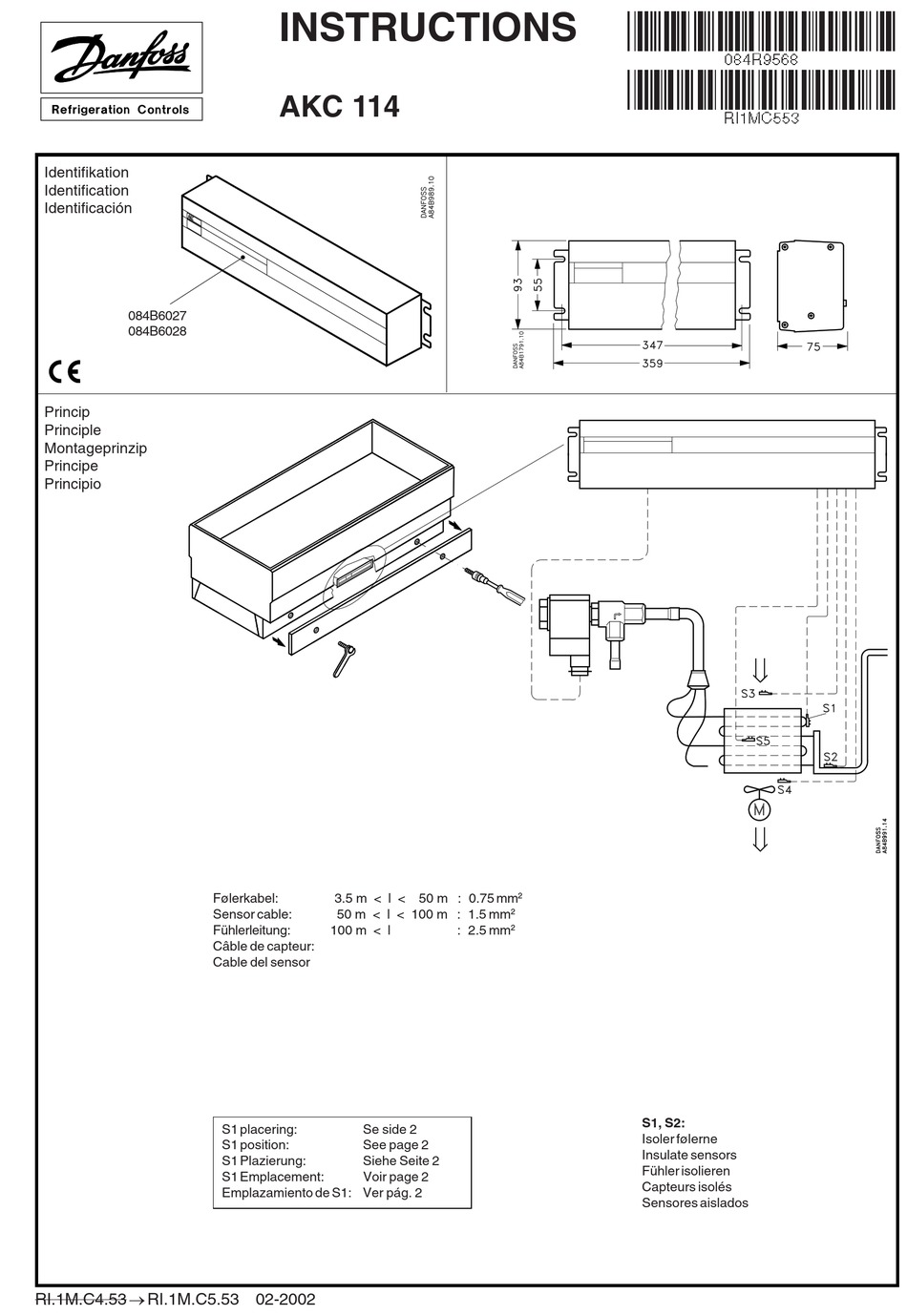

- Page 1 INSTRUCTIONS AKC 114 Identifikation Identification Identificación 084B6027 084B6028 Princip Principle Montageprinzip Principe Principio Følerkabel: 3.5 m < l < 50 m : 0.75 mm Sensor cable: 50 m < l < 100 m : 1.5 mm Fühlerleitung: 100 m < l : 2.5 mm...
- Page 2 Monter S1 sur le premier coude du serpentin de la deuxiéme ligne à partir du bas Montar S1 en la primera curva en U del serpentín correspondiente a la penúltima tubería del distribuidor Instructions RI.1M.C5.53 © Danfoss 02/2002 AKC 114...
- Page 3 S5 : Sensor de desescarche S5 : Capteur de dégivrage S6 : Señal de noche, ver la parte S6 : Signal de nuit ; voir en bas de inferior de ésta página cette page AKC 114 Instructions RI.1M.C5.53 © Danfoss 02/2002...
- Page 4 32-33 Cierre forzado de la válvula AKV. tension en fonctionnement normal Durante el funcionamiento (Si le réglage "Rég.Ent.ON" est mis sur normal, la tensión debe estar "0", les connexions sur "32"et "33"ne conectada. sont pas nécessaires.) Instructions RI.1M.C5.53 © Danfoss 02/2002 AKC 114...
- Page 5 1. Válvula desahogo en línea de succión EVR (NO) 2. Válvula principal en línea de succión EVR ó PKVD (NO) 3. Válvula de gas EVR (NC) 4. Válvula de presión diferencial en línea de liquido EVM (NO) AKC 114 Instructions RI.1M.C5.53 © Danfoss 02/2002...
- Page 6 L'installation correcte du câble de transmission est essentielle. Voir la documentation spéciale RC.0X.A La señal de datos se transfiere de regulador en regulador (L-L y H-H) Es muy importante la correcta instalación del cable de comunicación de datos. Ver documentación separada RC.0X.A Instructions RI.1M.C5.53 © Danfoss 02/2002 AKC 114...
- Page 7 1 1 1 0 1 1 1 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 1 0 1 1 0 1 0 0 0 1 1 1 1 AKC 114 Instructions RI.1M.C5.53 © Danfoss 02/2002...
- Page 8 Serviceinformation Guide d'entretien Información de servicio Reservesikring: 6,3 A FF Spare fuse: 6,3 A FF Fusible de rechange: 6,3 A ultra rapide Reservesicherung: 6,3 A FF Fusible de repuesto: 6,3 a ultra rápido Instructions RI.1M.C5.53 © Danfoss 02/2002 AKC 114...
