Assembly and operating instructions
DULCOTEST
Sensor CDE
®
Typ/Type: CDE 2-mA-0.5 ppm; CDE 2-mA-2
ppm; CDE 2-mA-10 ppm; CDE 3-mA-0.5 ppm
DE/EN
A1265
Please carefully read these operating instructions before use. · Do not discard.
The operator shall be liable for any damage caused by installation or operating errors.
The latest version of the operating instructions are available on our homepage.
Part no.: 986656
Target group: commercial use.
Ver.: BA DT 161 05/19 DE/EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DULCOTEST CDE Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for ProMinent DULCOTEST CDE Series

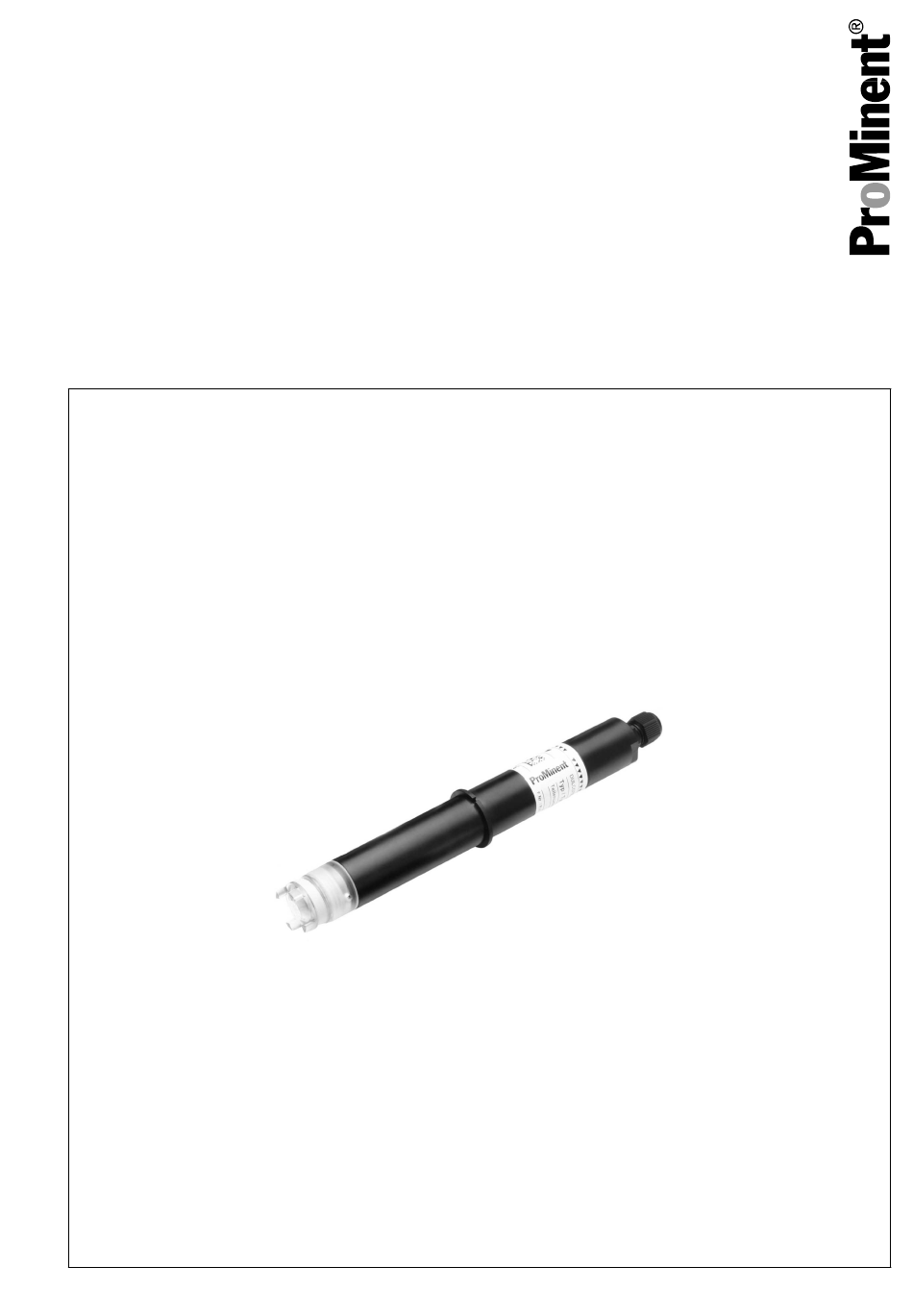

  • Page 1 Assembly and operating instructions DULCOTEST Sensor CDE ® Typ/Type: CDE 2-mA-0.5 ppm; CDE 2-mA-2 ppm; CDE 2-mA-10 ppm; CDE 3-mA-0.5 ppm DE/EN A1265 Please carefully read these operating instructions before use. · Do not discard. The operator shall be liable for any damage caused by installation or operating errors. The latest version of the operating instructions are available on our homepage.
  • Page 2 Overall Table of Contents Overall Table of Con‐ Bestellhinweise für Ersatzteile/ Verbrauchsmaterial....32 tents Technische Daten..... 35 Eingehaltene Richtlinien/ DULCOTEST Sensor CDE Typ: ® Normen........37 CDE 2-mA-0,5 ppm; CDE 2-mA-2 ppm; CDE 2-mA-10 ppm; CDE 3- DULCOTEST ® Sensor CDE Type: mA-0,5 ppm.........
  • Page 3 Overall Table of Contents Disposal of used parts....68 Ordering information for spare parts/consumables....69 Technical data......72 Directives / standards adhered to..........74...
  • Page 4: Ppm; Cde 2-Ma-10 Ppm; Cde

    Montage- und Betriebsanleitung DULCOTEST Sensor CDE ® Typ: CDE 2-mA-0,5 ppm; CDE 2-mA-2 ppm; CDE 2-mA-10 ppm; CDE 3-mA-0,5 ppm A1265 Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teile-Nr: 986656 Zielgruppe: gewerbliche Nutzung.
  • Page 5 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Ver‐ ständnis für diese Vereinfachung im Text.
  • Page 6 Ergänzende Anweisungen Kennzeichen Beschreibung „Anzeige/GUI“ Bildschirmelemente (z. B. Schaltflächen, Belegung von Funktionstasten). Darstellung von Softwareelementen bzw. Texten. CODE...
  • Page 7: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Der erste Überblick......................... 8 Bestimmungsgemäße Verwendung................9 Sicherheit und Qualifikation....................10 Kennzeichnung der Warnhinweise................10 Allgemeine Sicherheitshinweise................... 11 Benutzer-Qualifikation....................12 Aufbau und Funktion......................14 Aufbau.......................... 14 Funktion........................15 3.2.1 Typische Anwendungen.................... 15 Lagern und transportieren des Sensors................16 Lagern..........................
  • Page 8: Der Erste Überblick

    Der erste Überblick Der erste Überblick Standardlieferumfang Diese Montage- und Betriebsanleitung beschreibt die technischen Daten und Funktionen des DULCOTEST ® Sensor Typ CDE für Chlordioxid-Konzentration in tensidfreiem Wasser. Tab. 2: Standardlieferumfang CDE 2 1 Sensor CDE komplett mit Sensorkappe, Schutzkappe und Klemmring. –...
  • Page 9: Bestimmungsgemäße Verwendung

    Der erste Überblick Bestimmungsgemäße Ver‐ Typenschild wendung Sie dürfen den Sensor nur zum Bestimmen und Regeln der Konzentrationen von Chlordioxid (ClO ) in Wässern verwenden. Sie dürfen den Sensor nur in tensidfreien Wäs‐ sern oder Lösungen verwenden. Alle anderen Verwendungen oder ein Umbau sind verboten.
  • Page 10: Sicherheit Und Qualifikation

    Sicherheit und Qualifikation Sicherheit und Qualifikation Kennzeichnung der Warn‐ hinweise WARNUNG! Einleitung Art und Quelle der Gefahr Diese Betriebsanleitung beschreibt die techni‐ Mögliche Folge: Tod oder schwerste schen Daten und Funktionen des Produktes. Verletzungen. Die Betriebsanleitung gibt ausführliche Warn‐ Maßnahme, die ergriffen werden muss, hinweise und ist in klare Handlungsschritte auf‐...
  • Page 11: Allgemeine Sicherheitshinweise

    Sicherheit und Qualifikation Funktionseinschränkung Prüfen Sie den Sensor regelmäßig auf Verun‐ HINWEIS! reinigungen. Art und Quelle der Gefahr Prüfen Sie die Membrankappe regelmäßig auf Schädigung des Produkts oder seiner anhaftende Luftblasen (Sichtkontrolle). Umgebung. Halten Sie die gültigen nationalen Vorschriften Maßnahme, die ergriffen werden muss, für Pflege-, Wartungs- und Kalibrierintervalle um diese Gefahr zu vermeiden.
  • Page 12: Benutzer-Qualifikation

    Sicherheit und Qualifikation Benutzer-Qualifikation WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation des Personals Der Betreiber der Anlage/des Gerätes ist für die Einhaltung der Qualifikationen verantwort‐ lich. Wenn unqualifiziertes Personal Arbeiten an dem Gerät vornimmt oder sich im Gefahrenbe‐ reich des Gerätes aufhält, entstehen Gefahren, die schwere Verletzungen und Sachschäden verursachen können.
  • Page 13 Sicherheit und Qualifikation Ausbildung Definition Elektrofachkraft Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kennt‐ nisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszu‐ führen und mögliche Gefahren selbstständig zu erkennen und zu ver‐ meiden.
  • Page 14: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Aufbau A2776 Abb. 2: Der Aufbau des Sensors Kabeldurchführung M12-Verschraubung Entlüftungsbohrung Oberteil Membrankappe 2-Leiter-Anschluss Schlauchdichtung Klemmscheibe Membranschutzkappe Elektrodenschaft Messkammer ein. Über den Elektroden im Sen‐ Der Sensor DULCOTEST ® CDE für Chlordioxid sorschaft befindet sich die Verstärkerelektronik. (ClO ) ist ein membranbedeckter Zwei-Elekt‐...
  • Page 15: Funktion

    Aufbau und Funktion Funktion Mit dem Sensor DULCOTEST ® CDE können Sie die Konzentration von Chlordioxid (ClO selektiv messen, auch in Gegenwart von freiem Chlor. Die Querempfindlichkeit gegenüber freiem Chlor beträgt < 2 %. Der Sensor ist ein membranbedeckter, ampero‐ metrischer Zwei-Elektroden-Sensor.
  • Page 16: Lagern Und Transportieren Des Sensors

    Lagern und transportieren des Sensors Lagern und transportieren des Sensors Transport Benutzer-Qualifikation: unterwiesene Person, Ä Kapitel 2.3 „Benutzer-Qualifikation“ siehe Der Transport sollte in der Originalverpackung auf Seite 12 und innerhalb der zulässigen Umweltbedin‐ gungen erfolgen. Weitere Besonderheiten sind beim Transport nicht zu beachten. Originalverpackung Schädigung des Produkts.
  • Page 17: Montieren

    Montieren Montieren Benutzer-Qualifikation: geschulter Ä Kapitel 2.3 „Benutzer- Anwender, siehe Elektrolyt Qualifikation“ auf Seite 12 Der Elektrolyt ist oxidationsemp‐ – findlich: Halten Sie die Elektrolyt‐ WARNUNG! flasche nach Gebrauch stets ver‐ schlossen. Gefährdung durch einen Gefahrstoff! Füllen Sie den Elektrolyten nicht in –...
  • Page 18: Herstellen Des Elektrolyten

    Montieren Herstellen des Elektrolyten Stellen Sie den gebrauchsfähigen Elektrolyten aus den mitgelieferten Set zur Herstellung des Elekt‐ rolyten selbst her. Diese einzelnen Komponenten gelten im Gegensatz zum gebrauchsfähigen Elektrolyten nicht als Gefahrgut. Befolgen Sie folgende Arbeitsschritte. 1 Set zur Herstellung des Elektrolyten: 1 Flasche Grundelektrolyt, 1 Röhrchen mit Pulver, 1 Etikett für den hergestellten Elektrolyten.
  • Page 19: Elektrolyt Einfüllen

    Montieren Elektrolyt einfüllen Membrankappe Elektrolyt Füllhöhe Öffnen Sie die Elektrolyt-Flasche und Pipette schrauben Sie die Tülle auf. Entlüftungsbohrung Füllen Sie den Elektrolyt möglichst bla‐ Setzen Sie den Sensor senkrecht auf senfrei ein. die gefüllte Membrankappe auf. Setzen Sie die Elektrolyt-Flasche auf die Halten Sie die Entlüftungsbohrung nicht Membrankappe auf und drücken Sie mit z.
  • Page 20: Sensor In Die Bypassarmatur Einbauen

    Montieren Sensor in die Bypassarmatur einbauen Mindestdurchfluss (l/h) Den Mindestdurchfluss (l/h, siehe Technische Daten) nicht unterschreiten: Überwachen Sie den Durchfluss am angeschlossenen Regler. Wird der Messwert des – Durchflusses zur Regelung verwendet, muss die Regelung bei Unterschreitung der Mindestdurchflussmenge abschalten bzw. auf Grundlast schalten. Den Sensor nur in Bypassarmaturen vom Typ DLG III A , DLG III B oder im DGM –...
  • Page 21 Montieren A0645 Abb. 5: Einbausituation Gewindehülse. O-Ring. Klemmscheibe. Unterlegscheibe. Sensor. Bypassarmatur z. B. DLG. Schieben Sie den im Montage-Kit befindlichen O-Ring (4) und die Unterlegscheibe (5) von unten über den Sensor bis zur Klemmscheibe (2). Bypassarmatur DLG III: Führen Sie den Sensor in den DLG III ein und ziehen Sie den Gewindestopfen fest.
  • Page 22: Installieren

    Die Stromquelle muss mit min. 35 mA bei min. 16 V DC belastbar sein. – Eine zu geringe Versorgungsspannung kann einen fehlerhaften Messwert verursa‐ chen. Bei dem Anschluss des Sensors an ein Mess/Regelgerät von ProMinent sind die Anforde‐ rungen erfüllt. VORSICHT! Fehldosierung Mögliche Folge: Leichte oder geringfügige Verletzungen.
  • Page 23 Installieren Elektrische Installation Drehen Sie das Oberteil (1) des Sensors eine Viertelumdrehung gegen den Uhrzeigersinn und ziehen Sie das Oberteil ab. Lösen Sie die Klemmmutter (2) der M12-Verschraubung und führen Sie die Messleitung (3) durch die Klemmmutter. A2419 Abb. 6: 2-Leiter-Anschluss Entfernen Sie den Kabelmantel auf einer Länge von ca.
  • Page 24: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Ä Kapitel 2.3 „Benutzer-Qualifikation“ Benutzer-Qualifikation: geschulter Anwender, auf Seite 12 VORSICHT! Fehldosierung durch Sensorausfall Mögliche Folge: Leichte oder geringfügige Verletzungen. Sachbeschädigung. – Bei einem Sensorausfall kann ein falscher Messwert am Eingang des Mess-/Regelge‐ räts anstehen. – Dieser falsche Messwert kann zu unkontrollierter Dosierung führen. –...
  • Page 25: Kalibrieren

    Inbetriebnahme Kalibrieren VORSICHT! Kalibrieren bei erhöhter Wasser‐ – Nach einem Membrankappen- oder Elektrolytwechsel müssen temperatur Sie einen Steilheitsabgleich durch‐ Chlordioxid ist im Wasser im Gegen‐ führen. satz zu Chlor nur physikalisch gelöst. – Für eine einwandfreie Funktion des Sensors müssen Sie den Chlordioxid gast bei erhöhten Tempera‐...
  • Page 26 Inbetriebnahme Nullpunktabgleich: Wenn der Sensor an einem Mess-/Regelgerät von ProMinent betrieben wird, dann ist ein Null‐ punktabgleich in der Regel nicht notwendig. Machen Sie aber einen Nullpunktabgleich, wenn Sie den Sensor an der unteren Messbe‐ reichsgrenze einsetzen. Tauchen Sie den Sensor in einen Eimer mit sauberem Wasser ohne Desinfek‐...
  • Page 27: Störungen, Fehlersuche Und Fehlerbeseitigung

    Störungen, Fehlersuche und Fehlerbeseitigung Störungen, Fehlersuche und Fehlerbeseitigung Ä Kapitel 2.3 „Benutzer-Qualifikation“ Benutzer-Qualifikation: unterwiesene Person, siehe auf Seite 12 Tab. 4: Hinweise zur Fehlersuche und Beseitigung Fehler mögliche Ursache Abhilfe Der Sensor nicht ist Einlaufzeit zu gering. Einlaufzeit beachten. kalibrierbar und der Membrankappe beschädigt.
  • Page 28 Störungen, Fehlersuche und Fehlerbeseitigung Fehler mögliche Ursache Abhilfe Referenzelektrode (2) verbraucht Sensor zum Regenerieren ein‐ (zeigt glänzende Stellen). senden. Der Messwert des Sensor mit falscher Polung an das Sensor richtig an das Mess-/Regel‐ Sensors ist 0 ppm Mess-/Regelgerät angeschlossen. gerät anschließen. und eine Fehlermel‐...
  • Page 29: Wartungs- Und Reparaturarbeiten Am Sensor

    Wartungs- und Reparaturarbeiten am Sensor Wartungs- und Reparaturarbeiten am Sensor Benutzer-Qualifikation: unterwiesene Person, Membran reinigen: Ä Kapitel 2.3 „Benutzer-Qualifikation“ siehe Wenn die Membran verunreinigt ist und sich auf Seite 12 der Sensor nicht kalibrieren lässt, können Sie versuchen die Membran vorsichtig zu reinigen. Wartungsintervall: Bauen Sie zuerst den Sensor aus.
  • Page 30: Sensor Vorübergehend Oder Ganz Außer Betrieb Nehmen

    Sensor vorübergehend oder ganz außer Betrieb nehmen Sensor vorübergehend oder ganz außer Betrieb nehmen Benutzer-Qualifikation: unterwiesene Person, Ä Kapitel 2.3 „Benutzer-Qualifikation“ siehe auf Seite 12 Klemmen Sie den Sensor elektrisch ab. Machen Sie die Bypassarmatur drucklos. Lösen Sie die Klemmmutter. Öffnen Sie den Probenahmehahn und ziehen Sie den Sensor langsam aus der Bypassarmatur heraus...
  • Page 31: Altteileentsorgung

    Altteileentsorgung Altteileentsorgung Benutzer-Qualifikation: unterwiesene Hinweis auf Sammelsystem EU Ä Kapitel 2.3 „Benutzer- Person, siehe Qualifikation“ auf Seite 12 HINWEIS! Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen nationalen Vorschriften und Rechtsnormen Der Hersteller nimmt die dekontaminierten Alt‐ geräte bei ausreichender Frankierung der Sen‐ dung zurück.
  • Page 32: Bestellhinweise Für Ersatzteile/Verbrauchsmaterial

    Bestellhinweise für Ersatzteile/Verbrauchsmaterial Der Sensor kann nur im Komplettset bestellt werden, dieses Komplettset besteht aus: Bestelladresse für Ersatzteile und Zubehör: Die aktuelle Adresse für die Bestellung von Ersatz‐ teilen und Zubehör finden Sie auf der Home‐ page des Herstellers ProMinent.
  • Page 33 Bestellhinweise für Ersatzteile/Verbrauchsmaterial Standardlieferumfang Komplettset CDE 2 Tab. 5: Standardlieferumfang Komplettset CDE 2 1 Sensor CDE komplett mit Sensorkappe, Schutzkappe und Klemmring. – Typ CDE 2-mA-0,5 ppm, oder – Typ CDE 2-mA-2 ppm, oder – Typ CDE 2-mA-10 ppm. 1 Set zur Herstellung des Elektrolyten: 1 Flasche Grundelektrolyt, 1 Röhrchen mit Pulver, 1 Etikett für den hergestellten Elektrolyten.
  • Page 34 Bestellhinweise für Ersatzteile/Verbrauchsmaterial Tab. 7: Folgende Ersatzteile/Verbrauchsmaterial und Zubehör sind für die Sensoren erhältlich: Bezeichnung Bestellnummer 725122 1 Zweidraht-Messleitung (2 x 0,25 mm , Ø 4 mm). Set zur Herstellung des Elektrolyten für den Sensor Typ CDE 2. 506272 1 Flasche Elektrolyt (100 ml) CDM 1 für den Sensor Typ CDE 3. 506271 1 Membrankappe CDE 2 komplett.
  • Page 35: Technische Daten

    Standzeit der Mem‐ Ø 1 Jahr, abhängig von der Wasserqualität. brankappe: Die Anwesenheit von oberflächenentspannenden Mitteln (Tensiden) kann die Standzeit erheblich verringern. ProMinent bietet einen tensidfesten Sensor Typ CDP 1-mA-2 ppm an. Werkstoff: CDE 2: Membrankappe, PVC, klar. CDE 3: Membrankappe, PMMA.
  • Page 36 Technische Daten Parameter Wert Ausgangssignal: 4 ... 20 mA. Schutzart: IP 65.
  • Page 37: Eingehaltene Richtlinien/Normen

    Eingehaltene Richtlinien/Normen Eingehaltene Richtlinien/Normen EU-Richtlinien: Niederspannungsrichtlinie (2014/35/EU). EMV-Richtlinie (2014/30/EU). RoHS-Richtlinie (2011/65/EU). Internationale Normen: EN 61010-1. EN 60335-1. EN 60529. EN 61326-1. Die CE-Konformitätserklärung finden Sie als Download auf unserer Homepage.
  • Page 38: Index

    Index Index Frage: Welche Normen werden einge‐ halten? ..... . . 37 Allgemeine Gleichbehandlung ..5 Frage: Welche Normen wurden ange‐...
  • Page 39 Index Legionellenbekämpfung ... . 15 Referenzelektrode ....28 Lieferumfang ....8 Reparatur .
  • Page 40 ProMinent GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-215 E-Mail: info@prominent.com Internet: www.prominent.com 986656, 5, de_DE © 2019...
  • Page 41: Ma-0.5 Ppm

    Assembly and operating instructions DULCOTEST Sensor CDE ® Type: CDE 2-mA-0.5 ppm; CDE 2-mA-2 ppm; CDE 2-mA-10 ppm; CDE 3-mA-0.5 ppm A1265 Please carefully read these operating instructions before use. · Do not discard. The operator shall be liable for any damage caused by installation or operating errors. The latest version of the operating instructions are available on our homepage.
  • Page 42 Supplemental directives General non-discriminatory approach In order to make it easier to read, this docu‐ ment uses the male form in grammatical struc‐ tures but with an implied neutral sense. It is aimed equally at both men and women. We kindly ask female readers for their under‐...
  • Page 43 Supplemental directives Symbol Description ‘Display /GUI’ Screen elements (e.g. buttons, assignment of function keys). Presentation of software elements and/or texts. CODE...
  • Page 44 Table of contents Table of contents Initial overview........................45 Intended use......................... 46 Safety and qualification......................47 Labelling of Warning Information.................. 47 General safety information................... 48 User qualification......................49 Construction and function..................... 51 Construction......................... 51 Function........................52 3.2.1 Typical applications....................52 Storage and Transport of the Sensor..................
  • Page 45: Initial Overview

    Initial overview Initial overview Standard scope of supply These operating instructions provide information on the technical data and functions of the DULCOTEST ® sensor type CDE for chlorine dioxide concentrations in surfactant-free water. Tab. 2: Standard scope of supply of CDE 2 1 sensor CDE complete with sensor cap, protective cap and clamp ring.
  • Page 46: Intended Use

    Initial overview Nameplate The sensor is not a safety component in the sense of DIN EN ISO 13849-1:2008-12. If there is a critical process in your measurement and control circuit, then it is your responsibility to make sure this process is safe. Fig.
  • Page 47: Safety And Qualification

    Safety and qualification Safety and qualification Labelling of Warning Infor‐ mation WARNING! Introduction Nature and source of the danger These operating instructions provide informa‐ Possible consequence: Fatal or very tion on the technical data and functions of the serious injuries. product.
  • Page 48: General Safety Information

    Safety and qualification Functional limitations Regularly check the sensor for dirt. NOTICE! Check the diaphragm cap regularly for air bub‐ Nature and source of the danger bles adhering to it (visual check). Damage to the product or its surround‐ ings. Observe the applicable national guidelines relating to maintenance, service and calibration Measure to be taken to avoid this...
  • Page 49: User Qualification

    Safety and qualification User qualification WARNING! Danger of injury with inadequately qualified personnel The operator of the system / equipment is responsible for ensuring that the qualifications are fulfilled. If inadequately qualified personnel work on the unit or loiter in the hazard zone of the unit, this could result in dangers that could cause serious injuries and material damage.
  • Page 50 Safety and qualification Training Definition Electrical technician An electrical technician is able to complete work on electrical systems and recognise and avoid possible dangers independently based on his technical training and experience as well as knowledge of pertinent standards and regulations. An electrical technician must be able to per‐ form the tasks assigned to him independently with the assistance of drawing documentation, parts lists, terminal and circuit diagrams.
  • Page 51: Construction And Function

    Construction and function Construction and function Construction A2776 Fig. 2: Construction of the sensor Cable feed-through, M12 threaded con‐ Electrode shaft nector Vent hole Top part Diaphragm cap 2-wire connector Hose seal Clamp disc Diaphragm protective cap electrodes in the sensor shaft. The electrical The DULCOTEST ®...
  • Page 52: Function

    Construction and function Function Use the DULCOTEST ® CDE sensor to selec‐ tively measure the concentration of chlorine dioxide (ClO ), even in the presence of free chlorine. The cross-sensitivity to free chlorine is < 2 %. The sensor is a diaphragm-covered, ampero‐ metric two-electrode sensor.
  • Page 53: Storage And Transport Of The Sensor

    Storage and Transport of the Sensor Storage and Transport of the Sensor Transport User qualification: instructed user, see Ä Chapter 2.3 ‘User qualification’ on page 49 The sensor should be transported in its original packaging and in compliance with the permis‐ sible environmental conditions.
  • Page 54: Assembly

    Assembly Assembly User qualification: trained user, see Ä Chapter 2.3 ‘User qualification’ Electrolyte on page 49 The electrolyte is sensitive to oxi‐ – dation: Always keep the electrolyte WARNING! bottle sealed after use. Do not decant electrolytes into – Danger from hazardous substances! other containers.
  • Page 55: Production Of Electrolyte

    Assembly Production of electrolyte Produce the ready-to-use electrolyte using the set supplied for independent production of electro‐ lyte. Unlike ready-to-use electrolyte, these individual components are not regarded as hazardous materials. Take the following steps. 1 set to produce the electrolyte: 1 bottle of supporting electrolyte, 1 tube with powder, 1 label for the electrolyte produced.
  • Page 56: Filling Electrolyte

    Assembly Filling electrolyte Diaphragm cap Electrolyte filling height Open the electrolyte bottle and screw on Pipette the nozzle. Vent hole Pour in the electrolyte, preferably free of Place the sensor vertically onto the filled bubbles. diaphragm cap. Place the electrolyte bottle on the dia‐ Do not use your fingers, or similar, to phragm cap and slowly press the elec‐...
  • Page 57: Installing Sensor In The Bypass Fitting

    Assembly Installing sensor in the bypass fitting Minimum flow (l/h) Do not drop below the minimum flow (l/h, see Technical Data): Monitor the flow at the connected controller. If the measured value of the flow is used – for control, switch off the control if the minimum flow rate is undershot or switch to the basic load.
  • Page 58 Assembly A0645 Fig. 5: Installation situation Threaded sleeve. O-ring. Clamp disc. Washer. Sensor. Bypass fitting e.g. DLG. Push the O-ring (4) and the washer (5) included in the installation kit from below over the sensor as far as the clamp disc (2). Bypass fitting DLG III: Guide the sensor into the DLG III and tighten the threaded plug.
  • Page 59: Installation

    Ensure that the current source can be loaded with a minimum of 35 mA at a min‐ imum of 16 V DC. – Too low a supply voltage may result in an incorrect measured value. The requirements are automatically met when connecting the sensor to a ProMinent meas‐ uring/control unit. CAUTION! Incorrect metering Possible consequence: Slight or minor injuries.
  • Page 60 Installation Electrical installation Turn the top part (1) of the sensor a quarter turn anticlockwise and remove the top part. Loosen the clamping nut (2) from the M12 threaded connector and feed the measuring line (3) through the clamping nut. A2419 Fig.
  • Page 61: Commissioning

    Commissioning Commissioning Ä Chapter 2.3 ‘User qualification’ on page 49 User qualification: trained user, CAUTION! Incorrect metering due to sensor failure Possible consequence: Slight or minor injuries. Material damage. – If a sensor fails then there may be an incorrect measured value at the input of the measuring/control unit.
  • Page 62: Calibration

    Commissioning Calibration CAUTION! Calibration at a higher water tem‐ – Perform slope calibration following the replacement of a diaphragm perature cap or electrolyte. In contrast to chlorine, chlorine dioxide – Repeat slope calibration at regular can only be physically dissolved in intervals to ensure correct opera‐...
  • Page 63 Commissioning Zero point calibration: Zero point calibration is not generally neces‐ sary if the sensor is operated with a ProMinent measuring/control unit. However, perform zero point calibration if you are using the sensor at the lower threshold of the measuring range.
  • Page 64: Faults, Fault Detection And Troubleshooting

    Faults, Fault Detection and Troubleshooting Faults, Fault Detection and Troubleshooting Ä Chapter 2.3 ‘User qualification’ on page 49 User qualification: instructed user, see Tab. 4: Information on Troubleshooting and Fault Elimination Fault Possible cause Remedy The sensor cannot Run in period too short. Observe the run in period.
  • Page 65 Faults, Fault Detection and Troubleshooting Fault Possible cause Remedy sage appears on Measuring line broken. Replace measuring line. measuring/control unit content below the lower meas‐ Increase ClO content and then uring range limit. recalibrate and/or use a suitable sensor. Sensor faulty. Return sensor for regeneration.
  • Page 66: Maintenance And Repair Work On The Sensor

    Maintenance and Repair Work on the Sensor Maintenance and Repair Work on the Sensor User qualification: instructed user, see Cleaning the diaphragm: Ä Chapter 2.3 ‘User qualification’ on page 49 Try to clean the diaphragm carefully if the dia‐ phragm is dirty and the sensor cannot be cali‐ Maintenance interval: brated.
  • Page 67: Remove Sensor From Operation Either Temporarily Or Permanently

    Remove sensor from operation either temporarily or permanently Remove sensor from operation either temporarily or per‐ manently User qualification: instructed user, see Ä Chapter 2.3 ‘User qualification’ on page 49 Disconnect the sensor electrically. Ensure that the bypass fitting is at atmospheric pressure.
  • Page 68: Disposal Of Used Parts

    To do so, remove all traces of haz‐ ardous substances. Refer to the Material Safety Data Sheet for your feed chemical. A current Declaration of Decontamination is available to download on the ProMinent web‐ In accordance with the European Directive site. 2012/19/EU on waste electrical and electronic equipment, this device features the symbol showing a waste bin with a line through it.
  • Page 69: Ordering Information For Spare Parts/Consumables

    Ordering information for spare parts/consumables The sensor can only be ordered as a complete set comprising: Ordering address for spare parts and accesso‐ ries: The current address for ordering spare parts and accessories can be found on the manufacturer’s homepage ProMinent.
  • Page 70 Ordering information for spare parts/consumables Standard scope of supply, complete set CDE 2 Tab. 5: Standard scope of supply, complete set CDE 2 1 sensor CDE complete with sensor cap, protective cap and clamp ring. – Type CDE 2-mA-0.5 ppm, or –...
  • Page 71 Ordering information for spare parts/consumables Tab. 7: The following spare parts/consumables and accessories are available for the sensors: Description Order number 725122 1 two-wire measuring line (2 x 0.25 mm , Ø 4 mm). Set to produce electrolyte for the sensor type CDE 2. 506272 1 electrolyte bottle (100 ml) CDM 1 for sensor type CDE 3.
  • Page 72: Technical Data

    < 2%. Service life of the Ø 1 year, depending on the water quality. diaphragm cap: The presence of agents decreasing the surface tension (surfactants) can significantly reduce the service life. ProMinent offers a surfactant-proof sensor type CDP 1-mA-2 ppm.
  • Page 73 Technical data Parameter Value Material: CDE 2: Diaphragm cap, PVC, clear. CDE 3: Diaphragm cap, PMMA. CDE 2: Sensor shaft, PVC, black and PMMA, colourless. CDE 3: Sensor shaft, PVC-C. Supply voltage: 16 ... 24 V DC. Output signal: 4 ... 20 mA. Degree of protection: IP 65.
  • Page 74: Directives / Standards Adhered To

    Directives / standards adhered to Directives / standards adhered to EU directives: Low Voltage Directive (2014/35/EU). EMC Directive (2014/30/EU). RoHS Directive (2011/65/EU). International standards: EN 61010-1. EN 60335-1. EN 60529. EN 61326-1. You will find the EC Declaration of Conformity to download on our homepage.
  • Page 75: Index

    Index Index Accessories ....69 Installation instructions ... . . 58 Action, step by step .
  • Page 76 Index Question: How do I put the sensor into operation? ..... 61 Scope of delivery ....45 Question: How is the sensor constructed? .
  • Page 77 ProMinent GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telephone: +49 6221 842-0 Fax: +49 6221 842-419 Email: info@prominent.com Internet: www.prominent.com 986656, 5, en_GB © 2019...
