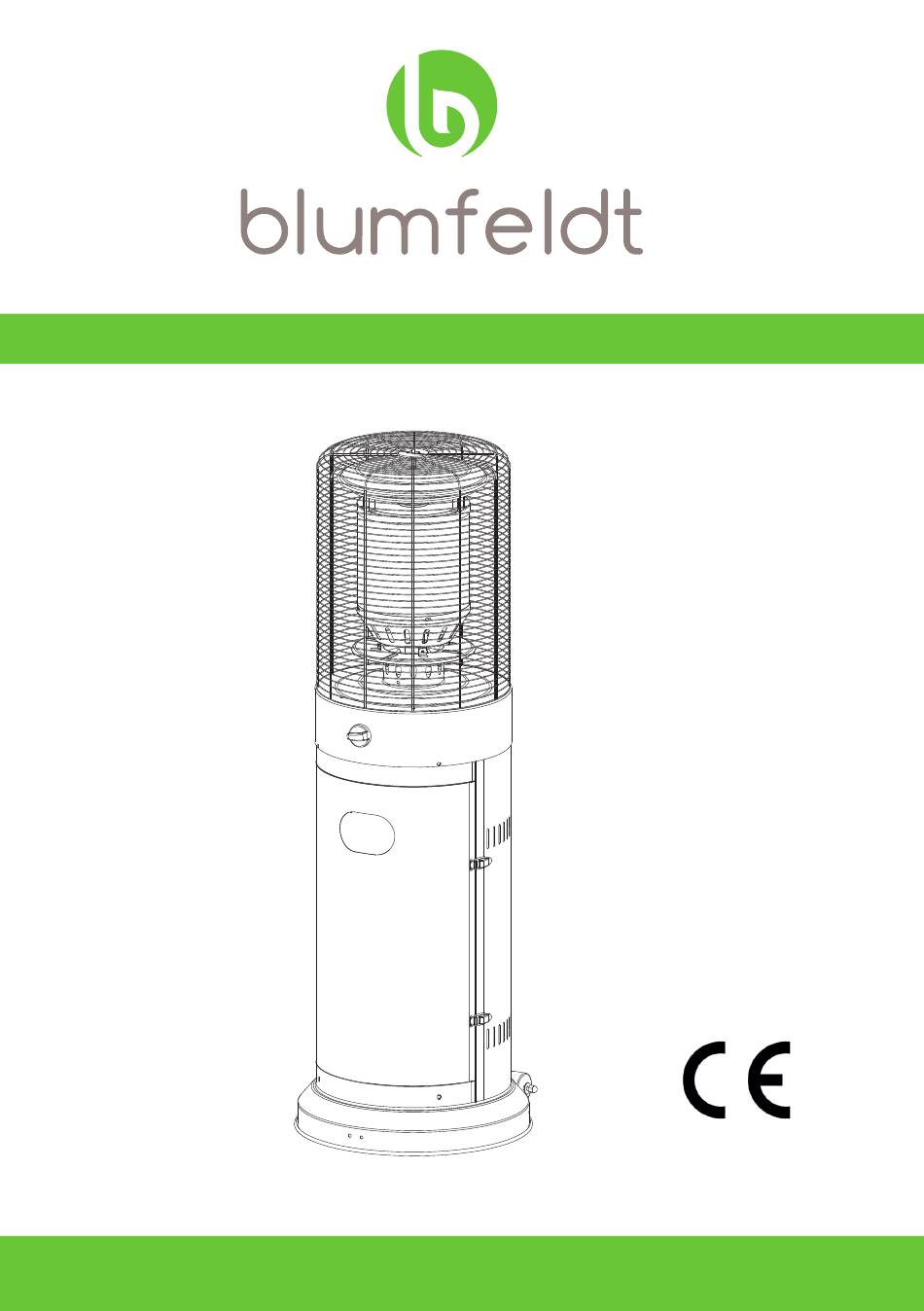

- Page 1 Terrassenheizstrahler 0063 10029834 10029835 10029836...
-
Page 2: Table Of Contents
Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung Artikelnummer 10029834 Terrassenheizstrahler silber 10029835 Terrassenheizstrahler schwarz 10029836 Abdeckung (optionales Zubehör) -
Page 3: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb setzen • Verwenden Sie den Terrassenheizstrahler nicht im Haus, da es zu Personen- und Sachschäden kommen kann • Dieses Gerät eignet sich nicht für Wohnmobile oder Schiffe. •... - Page 4 • Erwachsene und Kinder müssen von hohen Temperaturen fern bleiben, um Verbrennungen und das Anzünden von Kleidung zu vermeiden • Kinder müssen im Bereich des Heizstrahlers streng beaufsichtigt werden • Kleidung und andere entflammbare Stoffe dürfen nicht auf oder neben dem Heizstrahler aufgehängt werden •...
-
Page 5: Gerätebeschreibung
Gerätebeschreibung Geräteteile und Maaße 370 mm Flammenschutz/Reflektor Brennereinheit Gehäuse der Steuerung Gasflaschenbehälter Fuß 460 mm... - Page 6 Technische Daten Minimale Leistung 5000 Watt Maximale Leistung 12000 Watt Geignete Gase Propan, Butan und Gemische Bauweise und Eigenschaften • Gehäuse aus Edelstahl mit Pulverbeschichtung • Gasschläuche mit Schraubverschlüssen • Hitzestrahlung durch den Reflektor Gasgerätkategorien Geräteklasse 3+(28-30/37) 3B/P(30) 3B/P(50) 3B/P(37) Gasarten Butan Propan...
-
Page 7: Montage
Montage Benötigtes Werkzeug: • Kreuzschlitz-Schraubendreher • Sprühflasche mit Seifenlauge für Dichtigkeitsprüfung Geräteteile A Schutzgitter B Brennereinheit C Gasflaschengehäuse D Fuß E Rad Montageteile 2 Flansch- muttern M8 x 15 2 Schrauben M8 x 15 8 Schrauben M5 x 8 1 Hutmutter 1 Kreuzschlitz- Schraubendreher Schraubenschlüssel... - Page 8 1 Verwenden Sie 2 Flanschschrauben (AA), um die Achsenhalterung mit dem Rad am Fuß zu befestigen Verwendetes Material 2 Flansch- muttern M8 x 15 2 Schrauben M8 x 15 Schraubenschlüssel 2 Befestigen Sie den Gasflaschenbehälter mit 4 Schrauben (CC) am Fuß Verwendetes Material 4 Schrauben M5 x 8...
- Page 9 3 Setzen Sie die Brennereinheit auf das Gasflaschengehäuse. Verschrauben Sie die beiden Komponenten mit 4 Schrauben (CC) Verwendetes Material 4 Schrauben M5 x 8 1 Kreuzschlitz- Schraubendreher 4 Haken Sie die beiden Hälften des Schutzgitters zusammen Setzen Sie das Schutzgitter auf Schrauben Sie das Schutzgitter oben mit der Hutmutter fest Verwendetes Material...
- Page 10 5 Schlauchverbindung zur Gasflasche Nachdem die Gasflasche in das Gerät gestellt wurde, sichern Sie die Gasflasche fest mit dem Gurt. Das Gerät muss auf einem stabilen und starken Tisch stehen, der mindestens 40 cm über dem Boden ist Warnung: Brandgefahr Achten Sie darauf, dass der Schlauch nicht mit heißen Oberflächen in Kontakt kommt.
- Page 11 Aufstellung DECKE • Das Gerät ist hauptsächlich für den Betrieb im Freien bestimmt Gewährleisten Sie eine frische Luftzufuhr. 100 cm • Lassen Sie zu nicht feuerfesten Stoffen stets einen ausreichenden Abstand von 100 cm nach oben und 100 cm zu den Seiten hin •...
-
Page 12: Bedienung
Bedienung Einschalten des Gerätes 1 Den Drehregler drücken und im Uhrzeigersinn in die Position OFF (aus) stellen. 2 Das Gasventil vollständig öffnen. 3 Den Drehregler drücken und ihn entgegen dem Uhrzeigersinn in die Position IGNITE (zünden) drehen. Den Drehregler anschließend in die Position PILOT (Zündflamme) drehen Sie hören zwei Klicks 4 Halten Sie den Drehregler bei entfachter Zündflamme etwa 30 Sekunden lang gedrückt... -
Page 13: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Das Gasventil ist aus Das Gasventil aufdrehen Die Gasflasche ist leer. Die Gasflasche auffüllen. Die Zündflamme Die Öffnung ist blockiert. Öffnung reinigen oder ersetzen. lässt sich nicht entzünden Luft in der Zuleitung Die Luft aus den Leitungen entfer- Lose Verbindungen Überprüfen Sie die Montage Verunreinigungen um die... -
Page 14: Hinweis Zur Entsorgung
Hinweis zur Entsorgung Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen Konformitätserklärung Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin... - Page 15 Any failure caused by ignoring the mentioned items and cautions mentioned in the operation and installation instructions are not covered by our warranty and any liability Item number 10029834 Outdoor patio heater, silver 10029835 Outdoor patio heater, black...
-
Page 16: Safety Instructions
Safety Instructions • Please read carefully the following safety guidelines before operation • Do not use the patio heater for indoors, as it may cause personal injury or property damage • This outdoor heater is not intended to be installed on recreational vehicles and/or boats •... - Page 17 • Check that the regulator seal is correctly fitted and able to fulfil its function. • Do not obstruct the ventilation holes of the cylinder housing • Close the gas supply at the valve of the gas cylinder or the regulator after use •...
-
Page 18: Product Description

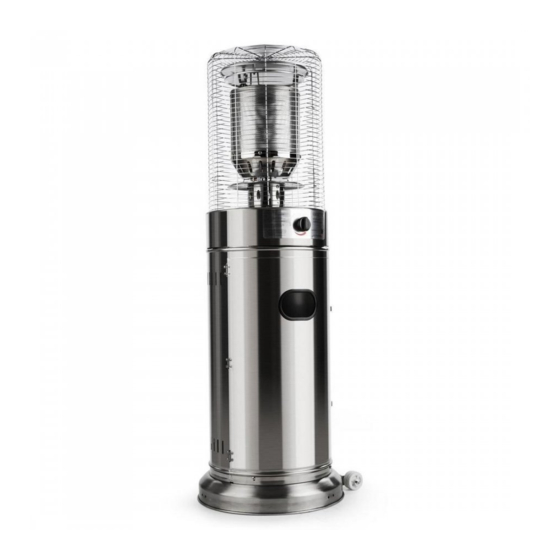

Product Description Parts and Measurements 370 mm Flame screen guard Burner assembly Base of control housing Tank housing Base 460 mm... -
Page 19: Specifications
Specifications Min wattage 5000 watts Max wattage 12000 watts Allowed gasses propane, butane and their mixtures Construction and characteristics • Casing in steel with powder-coating or in stainless steel • Gas hose connections with metal clamp (screw caps for Germany) •... -
Page 20: Assembly
Assembly Tools needed: • Phillips screwdriver with medium blade • Spray bottle of soap solution for leakage test Parts list A Flame screen guard B Burner assembly C Cylinder housing D Base E Wheels Hardware contents M8 Flange nut Qty 2 Bolt M8 X 15 Qty 2 Screw M5 X 8... - Page 21 1 Use 2pcs M8X15mm bolts and M8 flange nuts to connect bracket with wheel to the base Hardware used 2 M8 flange nuts 2 M8 x 15 mm bolts 1 Wrench 2 Use 4pcs M5X8 screw to join the tank housing base and stand Hardware used 4 screws M5...
- Page 22 3 Use 4pcs M5X8 screw join the burner head and tank housing body Hardware used 4 screw M5 1 Phillips screwdriver 4 Use the M6 Dome Nut connect the two half safety guards to burner head Hardware used 1 M6 dome nut...
- Page 23 5 Propane only-proper hose connection After the cylinder is placed inside the heater, secure the cylinder with block belt tightly The heater must be fixed on a stable and strong table with a minimum height of 40cm from the floor level. WARNING!: Risk of fire Proper Hose Connection WARNING! Ensure the hose does not...
- Page 24 with one recommended by the customer support and have the patio heater inspected by a certified gas installer. If the leak cannot be stopped, immediately shut off the gas supply, disconnect it, and have the patio heater inspected by a certified gas installer or dealer. Do not use the patio heater until the leak has been corrected Hose / regulator connection Regulator / cylinder connection...
-
Page 25: Operation
Operation Turning on the heater 1 Depress and turn control knob clockwise to OFF position 2 Fully open gas valve 3 Depress control knob and turn knob counter-clockwise to IGNITE position, then to PILOT position (you will hear 2 clicks). 4 With the pilot light lit, keep control knob depressed for 30 seconds NOTE: If the pilot light has not ignited, turn heater control knob to OFF position, fully close gas valve, wait 5 minutes, then repeat steps 2–4 of the Lighting Instructions. -
Page 26: Troubleshooting
Troubleshooting Problem Probable cause Solution Gas valve may be OFF Turn the gas valve ON Tank fuel empty Refill LPG tank. Opening blocked Clean or replace opening Pilot will not light Air in supply system Purge air from lines Loose connections Check all fittings. -
Page 27: Declaration Of Conformity
Disposal Considerations Your product contains batteries covered by the European Directive 2006/66/EC, which cannot be disposed of with normal household waste Please check local rules on separate collection of batteries The correct disposal of batteries helps prevent potentially negative consequences on the environment and human health Declaration of Conformity Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin...
