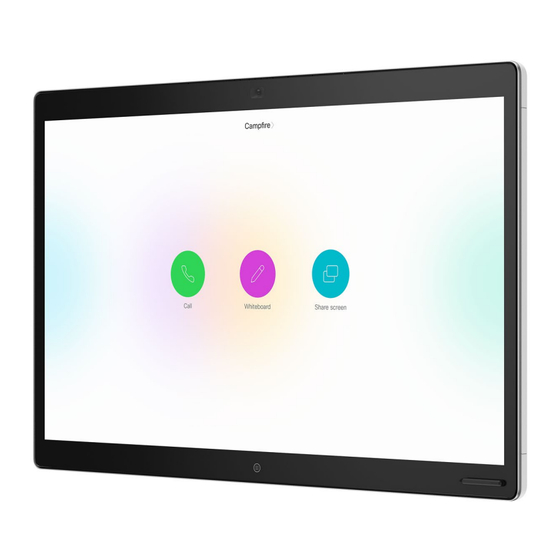

Cisco Webex Board 70S
Installation Guide: Wall Mount
Guide d'installation : installation murale
FR
Guía de instalación: montaje en pared
ES
Manual de Instalação: montagem na parede
PT
Guida per l'installazione: montaggio a parete
IT
Installationshandbuch: Wandhalterung
DE
Advertisement
Related Manuals for Cisco Webex Board 70S
Summary of Contents for Cisco Webex Board 70S
- Page 1 Cisco Webex Board 70S Installation Guide: Wall Mount Guide d’installation : installation murale Guía de instalación: montaje en pared Manual de Instalação: montagem na parede Guida per l’installazione: montaggio a parete Installationshandbuch: Wandhalterung...
- Page 3 Hex, 5 mm Hex, 5 mm × 2 × 2...
- Page 4 We recommend 3 people working together to mount this system. Follow local regulations. Nous recommandons que 3 personnes travaillent ensemble pour installer ce système. Respectez les réglementations locales en vigueur. Recomendamos montar el sistema entre 3 personas. Siga las normativas locales. Recomendamos que a montagem deste sistema seja realizada por 3 pessoas em conjunto.
- Page 5 Provide tools and mounting hardware that suits your wall. Utilisez des outils et du matériel de fixation adaptés au mur où sera installé le système. Utilice herramientas y piezas de montaje que se adapte a su pared. Utilize as ferramentas e as ferragens de montagem adequadas à parede. Utilizzare utensili e materiali di montaggio adatti al tipo di parete.
- Page 7 > 1.0 m > 3.3 '...
- Page 8 Fasten the wall mount bracket so that it can safely support the product. Choose the horizontal slots that suit your wall. The product with wall mount bracket weighs 71 kg / 157 lb. Choose mounting hardware that suits your wall. Use minimum four screws. Fixez le support de montage mural pour qu’il puisse accueillir le produit en toute sécurité.
- Page 9 ≥ 4 > 10 cm > 4" 1.85 m 6.0' ≥ 4 5.2 mm 0.20" ≥ 4...
- Page 10 × 8 143 lb 65 kg...
- Page 11 143 lb 65 kg × 2...
- Page 12 × 2...
- Page 13 × 2 × 2 × 2 Hex, 5 mm × 2...
- Page 14 143 lb 65 kg Place the screen securely onto the bracket. Placez l’écran fermement sur le support. Coloque la pantalla firmemente sobre el soporte. Fixe o ecrã firmemente no suporte. Posizionare saldamente lo schermo sulla staffa. Platzieren Sie den Bildschirm fest auf der Halterung.
- Page 15 × 2...
- Page 16 10 cm 3"...
- Page 18 Look for Getting Started information for the product online. Les guides d’utilisation du produit sont disponibles en ligne. Busque información en la que se explique cómo usar por primera vez el producto en línea. Procure na Introdução online informações relativas ao produto.
- Page 19 Power (100-240 VAC, 3.5-2.0 A, 50/60 Hz) • Always use the provided power cable. • Keep the power plug and outlet easily accessible in case you need to disconnect the device from power. • This device is designed for connection to TN and IT power systems. Network connectivity: Use either Ethernet LAN, as shown in the illustrations, or Wi-Fi.
- Page 20 How to release the Webex Board from the wall bracket Hold the screen firmly in place while you release the lever on both sides. Then carefully lift the screen off the wall bracket. Comment détacher le Webex Board du support mural Maintenez l’écran fermement en place pendant que vous relevez le levier de verrouillage des deux côtés.
- Page 21 143 lb 65 kg × 2...
- Page 22 Cisco Webex Board 70S 1. Camera 2. Microphone array 5. Loudspeakers 3. Screen 6. Magnetic pen holder 4. Home button 7. Connector panel (at rear) 1. Camera Caméra / Cámara / Câmara / Videocamera / Kamera 2. Microphone array Matrice de microphones / Haz de micrófonos / Conjunto de microfones / Serie di microfoni / Mikrofon-Array 3.
-
Page 23: Factory Reset
F. USB-C A. Power G. Status B. Network H. Factory reset C. HDMI input D. Audio line output E. Maintenance A. Power (100-240 VAC, 3.5-2.0 A, 50/60 Hz) Alimentation (100-240 V CA, 3,5-2,0 A, 50/60 Hz) / Alimentación (100-240 VCA, 3,5-2,0 A, 50/60 Hz) / Alimentação (100-240 V CA, 3,5-2,0 A, 50/60 Hz) / Alimentazione (100-240 VAC, 3,5-2,0 A, 50/60 Hz) / Eingangsleistung (100 bis 240 VAC, 3,5 bis 2,0 A, 50/60 Hz) B. - Page 24 Explore o Cisco Project Workplace para encontrar inspiração e diretrizes ao preparar o seu escritório ou a sua sala de conferências para a realização de videoconferências. Consultare il Cisco Project Workplace per trovare spunti e linee guida per la predisposizione di uffici e sale riunioni per videoconferenze.
- Page 28 Cisco e qualquer outra empresa. (1110R) Cisco e il logo Cisco sono marchi o marchi registrati di Cisco e/o dei relativi affiliati negli Stati Uniti e in altri paesi. Per visualizzare l’elenco di marchi Cisco, visitare il sito Web all’indirizzo: www.cisco.com/go/trademarks.
