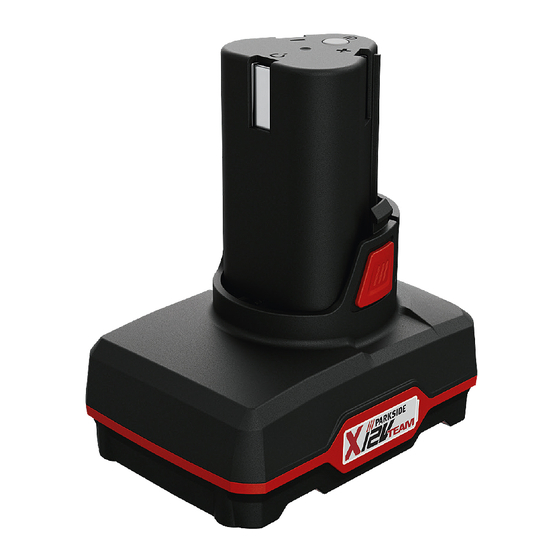

Parkside PAPK 12 B1 Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Parkside Manuals
  4. Camera Accessories
  5. PAPK 12 B1
  6. Operating instructions manual

Parkside PAPK 12 B1 Operating Instructions Manual

4 ah battery
Hide thumbs Also See for PAPK 12 B1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
4 Ah BATTERY PAPK 12 B1
4 Ah BATTERY
Operating instructions
IAN 322709_1901
AKKU 4 Ah
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PAPK 12 B1 and is the answer not in the manual?

Questions and answers

Related Manuals for Parkside PAPK 12 B1

Summary of Contents for Parkside PAPK 12 B1

  • Page 1 4 Ah BATTERY PAPK 12 B1 AKKU 4 Ah 4 Ah BATTERY Bedienungsanleitung Operating instructions IAN 322709_1901...
  • Page 2 Before reading, unfold the page containing the illustra- tions and familiarise yourself with all functions of the device. Klappen Sie vor dem Lesen die Seite mit den Abbildun- gen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. GB / IE / NI Operating instructions Page...
  • Page 4 Charging 4 Ah 2 Ah 2 Ah times Battery pack Battery pack Battery pack PAPK 12 B1 PAPK 12 A1 PAPK 12 A2 Charging currents max. 2.4 A 60 min 60 min 120 min Charger PLGK 12 A1 2.4 A 2.4 A...
  • Page 5 All Parkside tools and the chargers PLGK 12 A1 / B2 of the X12V Team series are compatible with the PAPK 12 A1 / A2 / B1 battery pack. 12V max. 10,8V...

  • Page 6: Table Of Contents

    Telephone ordering . . . . . . . . . . . . . . . . . . . . . . 19 PAPK 12 B1 GB │...

  • Page 7: Introduction

    . Any other usage of or modification to the appliance is deemed to be improper and carries a significant risk of accidents . The manufacturer accepts no responsibility for damage attributable to misuse . ■ 2  │   GB │ IE │ NI PAPK 12 B1...

  • Page 8: Features

    Release buttons Red charge control LED Green charge control LED High-speed charger (not supplied) Package contents 1 rechargeable battery 1 set of operating instructions Technical specifications PAPK 12 B1 Type: LITHIUM ION (DC) Rated voltage: 12 V Capacity: 4000 mAh/48 Wh...
  • Page 9 (double insulation) ATTENTION! ► This charger can only charge the following batteries: PAPK 12 A1 / PAPK 12 A2, PAPK 12 B1 . ► A current list of battery compatibility can be found at www .lidl .de/Akku . ■ 4 ...

  • Page 10: General Safety Instructions

    Only the rechargeable battery units supplied are to be used with an electrical power tool. The use of other rechargeable battery units may lead to the danger of injury or fire . PAPK 12 B1 GB │ IE │ NI   │...
  • Page 11 Never charge non-rechargeable batteries. Protect the rechargeable battery from heat; for example, from continuous exposure to sunlight, fire, water and moisture. There is a risk of explosion . ■ 6  │   GB │ IE │ NI PAPK 12 B1...

  • Page 12: Extended Safety Guidelines

    Incorrect charging or charging outside of the permissible temperature range can destroy the battery and increase the risk of fire . PAPK 12 B1 GB │ IE │ NI   │  7...

  • Page 13: Charging The Battery Pack (See Fig . A)

    Insert the power plug into the socket . The charge control LED lights up red . ♦ The green charge control LED indicates that charging is complete and the battery pack is ready for use . ■ 8  │   GB │ IE │ NI PAPK 12 B1...

  • Page 14: Maintenance And Storage

    . ■ Never try to repair damaged batteries. Maintenance of batteries should only be carried out by the manufacturer or an approved customer service centre . PAPK 12 B1 GB │ IE │ NI   │  9 ■...

  • Page 15: Kompernass Handels Gmbh Warranty

    (receipt) within the six-month warranty period, along with a brief written description of the fault and of when it occurred . ■ 10  │   GB │ IE │ NI PAPK 12 B1...
  • Page 16 . The warranty does not extend to product parts subject to normal wear and tear or to fragile parts which could be considered as consumable parts such as switches, batteries or parts made of glass . PAPK 12 B1 GB │ IE │ NI   │...
  • Page 17 (below left) or on the sticker on the rear or bottom of the product . ■ 12  │   GB │ IE │ NI PAPK 12 B1...
  • Page 18 This QR code will take you directly to the Lidl service page (www .lidl-service .com) where you can open your operating instructions by entering the item number (IAN) 123456 . PAPK 12 B1 GB │ IE │ NI   │  13...

  • Page 19: Service

    Please note that the following address is not the service address . Please use the service address provided in the operating instructions . KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www .kompernass .com ■ 14  │   GB │ IE │ NI PAPK 12 B1...

  • Page 20: Disposal

    Directive 2006/66/EC . Take the battery pack and/or appliance to a nearby collection facility . Please consult your local authorities regarding suit- able disposal of worn-out power tools/battery packs . PAPK 12 B1 GB │ IE │ NI   │  15...
  • Page 21 1–7: plastics, 20–22: paper and cardboard, 80–98: composites Your local community or municipal authorities can provide information on how to dispose of the worn-out product . ■ 16  │   GB │ IE │ NI PAPK 12 B1...

  • Page 22: Notes On The Ec Declaration Of Conformity

    Directive 2011/65/EU of the European Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous substances in electrical and electronic appliances . PAPK 12 B1 GB │ IE │ NI   │...

  • Page 23: Ordering A Replacement Battery

    . NOTE ► Online ordering of replacement parts might not be possible in some countries . If this is the case, please contact the Service hotline . ■ 18  │   GB │ IE │ NI PAPK 12 B1...

  • Page 24: Telephone Ordering

    (e .g . IAN 322709) in case of questions . The article number can be found on the type plate or the title page of these instructions . PAPK 12 B1 GB │ IE │ NI   │...
  • Page 25 ■ 20  │   GB │ IE │ NI PAPK 12 B1...
  • Page 26 Telefonische Bestellung . . . . . . . . . . . . . . . . . . . . 39 PAPK 12 B1 DE │...

  • Page 27: Einleitung

    Einsatz bestimmt . Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestim- mungsgemäß und birgt erhebliche Unfallgefahren . Für aus bestimmungswidriger Verwendung entstande- ne Schäden übernimmt der Hersteller keine Haftung . ■ 22  │   DE │ AT │ CH PAPK 12 B1...

  • Page 28: Ausstattung

    Akku-Pack Entriegelungstasten Rote Ladekontroll-LED Grüne Ladekontroll-LED Schnell-Ladegerät (nicht im Lieferumfang) Lieferumfang 1 Akku 1 Betriebsanleitung Technische Daten PAPK 12 B1 Typ: LITHIUM-IONEN (Gleichstrom) Bemessungsspannung: 12 V Kapazität: 4000 mAh / 48 Wh Zellen: PAPK 12 B1 DE │ AT │ CH  ...
  • Page 29 II / (Doppelisolierung) ACHTUNG! ► Dieses Ladegerät kann nur die folgenden Batterien laden: PAPK 12 A1 / PAPK 12 A2, PAPK 12 B1 . ► Eine akutelle Liste der Akkukompatibilität finden Sie unter www .lidl .de/Akku . ■ 24  │...

  • Page 30: Allgemeine Sicherheitshinweise

    Akkus verwendet wird . b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen . PAPK 12 B1 DE │ AT │ CH   │  25 ■...
  • Page 31 Laden Sie nicht aufladbare Batterien niemals auf. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrah- lung, Feuer, Wasser und Feuchtigkeit. Es Besteht Explosionsgefahr . ■ 26  │   DE │ AT │ CH PAPK 12 B1...

  • Page 32: Erweiterte Sicherheitshinweise

    Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen . PAPK 12 B1 DE │ AT │ CH   │  27 ■...

  • Page 33: Akku-Pack Laden (Siehe Abb . A)

    Stecken Sie den Netzstecker in die Steckdose . Die Ladekontroll-LED leuchtet rot . ♦ Die grüne Ladekontroll-LED signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist . ■ 28  │   DE │ AT │ CH PAPK 12 B1...

  • Page 34: Wartung Und Lagerung

    50 % und 80 % . Das optimale Lagerungsklima ist kühl und trocken . ■ Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kunden- dienststeIlen erfolgen . PAPK 12 B1 DE │ AT │ CH   │  29 ■...

  • Page 35: Garantie Der Kompernaß Handels Gmbh

    6 Monatsfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist . ■ 30  │   DE │ AT │ CH PAPK 12 B1...
  • Page 36 Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z . B . Schalter, Akkus oder Teile, die aus Glas gefertigt sind . PAPK 12 B1 DE │ AT │ CH   │  31...
  • Page 37 Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z . B . IAN 123456) als Nachweis für den Kauf bereit . ■ 32  │   DE │ AT │ CH PAPK 12 B1...
  • Page 38 . Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www .lidl-service .com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 Ihre Bedienungsanleitung öffnen . PAPK 12 B1 DE │ AT │ CH   │  33 ■...

  • Page 39: Service

    Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist . Kontaktieren Sie zunächst die benannte Servicestelle . KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND www .kompernass .com ■ 34  │   DE │ AT │ CH PAPK 12 B1...

  • Page 40: Entsorgung

    Akku-Pack und / oder das Gerät über die angebote- nen Sammeleinrichtungen zurück . Über Entsorgungsmöglichkeiten für ausgediente Elek- trowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung . PAPK 12 B1 DE │ AT │ CH   │  35...
  • Page 41 Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung . ■ 36  │   DE │ AT │ CH PAPK 12 B1...

  • Page 42: Hinweise Zur Eg-Konformitätserklärung

    Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8 . Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektro- nikgeräten . PAPK 12 B1 DE │ AT │ CH   │  37...

  • Page 43: Ersatz Akku Bestellung

    Zeit ausverkauft sein . HINWEIS ► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden . Kontaktieren Sie in diesem Fall bitte die Service-Hotline . ■ 38  │   DE │ AT │ CH PAPK 12 B1...

  • Page 44: Telefonische Bestellung

    Sie bitte für alle Anfragen die Artikelnummer (z . B . IAN 322709) des Gerätes bereit . Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung . PAPK 12 B1 DE │ AT │ CH   │...
  • Page 45 ■ 40  │   DE │ AT │ CH PAPK 12 B1...
  • Page 46 KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com Last Information Update Stand der Informationen: 06 / 2019 Ident.-No.: PAPK12B1-062019-1 IAN 322709_1901...
