A
part
pièce
parte
A
snowboard carrier / porte-surf / portatablanieve
B
board support / support de planche / soporte para la tablanieve
C
keys / clés / llaves
D
bottom mounting clip / attache de fixation infèriere / clip inferior de montaje
E
tamperproof wrench / clè inaltèrable / llave inviolable
F
board protector / protecteur de planche / protector para la tablanieve
G
locking cable / câble de sécurité / cable de seguridad
H
M6 tamperproof screw / vis M6 inaltèrable / tornillo inviolable M6
1
• Rotate clamps perpendicular
to snowboard carrier.
Faites pivoter les fixations de
manière à ce qu'elles soient
perpendiculaires au porte-surf.
Gire las abrazaderas
perpendiculares al
portatablanieve.

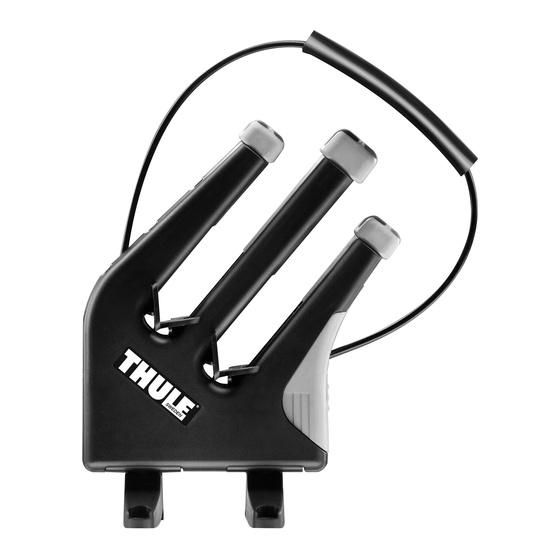

575 SNOWBOARD CARRIER
PARTS INCLUDED / PIÈCES INCLUSES / PIEZAS INCLUIDAS
C
B
2
• Install board supports.
Installez les supports de
planche.
Instale los soportes de
la tablanieve.
D
E
description
description
descripcion
3
• Loosely assemble all bolts
and mounting clips
as shown.
Assemblez de manière lâche
tous les boulons et toutes les
brides de fixation comme
illustré.
Atornille todos los pernos y
abrazaderas de la manera
indicada sin apretar.
F
G
part number
numéro de pièce
numero de parte
753-3869
853-2184
753-2854
853-5270-02
853-2196
753-1498
853-5269
4
• Tighten all screws firmly.
Do not over tighten.
Serrez fermement toutes
les vis. Ne pas trop serrer.
Ajuste firmemente las
tuercas. No ajustar
excesivamente.
UNIVERSAL
UNIVERSEL
UNIVERSAL
H
qty.
qté
cant.
2
4
–
2
4
1
2
2
8
