Summary of Contents for IOGear GUD3C05

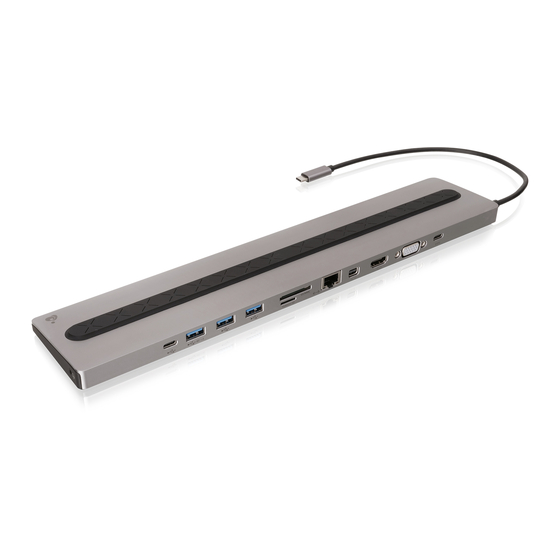

- Page 1 Quick Start Guide USB-C Docking Station with Power Delivery 3.0 Guide de démarrage rapide USB-C Station de voyage avec Power Delivery 3.0 Guía de configuración rápide USB-C Estación de acoplamiento con Power Delivery 3.0 GUD3C05 PART NO. Q1535-b www.iogear.com...
-
Page 2: Package Contents
Package Contents 1 x GUD3C05 1 x Quick Start Guide 1 x Warranty Card System Requirements • USB-C (Thunderbolt 3 compatible ) Host System with DP Alt Mode support • Windows 7/8/8.1/10 (Dual video outputs are only available through mDP and HDMI on MST supported laptop) •... -
Page 3: Hardware Installation
HDMI or Mini DisplayPort at the same time. STEP 4. Connect the tethered USB-C cable on GUD3C05 to the USB-C port on the host computer. The computer screen might appear to flicker few times before GUD3C05 can recognize all the connected devices. -
Page 4: Frequently Asked Question
Frequently Asked Question Why do I have no display when the dock is connected? The USB-C port in your host laptop needs to support USB-C DisplayPort Alternative Mode (DP Alt-Mode) for video viewing capability, otherwise the docking station can only act as a data / Ethernet hub. I have the dock connected with HDMI and MiniDP, but when I plug in the VGA, only VGA works? Why? HDMI and Mini DisplayPort (MiniDP) are digital signals, but VGA is analog signal. - Page 5 Frequently Asked Question Can I use a bigger capacity AC power adapter with the dock to charge my laptop? Yes. You may use any available USB-C AC power adapter with the dock to charge your laptop. When the USB-C AC power adapter is plugged into the docking station, the docking station will consume maximum of 15W power when all ports are connected and streaming data.
-
Page 6: Compliance Information
Important Product Information Product Model___________________ Serial Number___________________ Contact WE’RE HERE TO HELP YOU! NEED ASSISTANCE SETTING UP THIS PRODUCT? Make sure you: 1. Visit www.iogear.com for more product information 2. Visit www.iogear.com/support for live help and product support IOGEAR https://iogear.custhelp.com support@iogear.com www.iogear.com... -
Page 7: Contenu De L'emballage
Contenu de l'emballage 1 x GUD3C05 1 x Guide de démarrage rapide 1 x Carte de garantie Configuration système requise • Ordinateur hôte USB-C (compatible Thunderbolt 3) avec prise en charge du mode DP Alt • Windows 7/8/8.1/10 (Deux sorties vidéo sont disponibles via mDP et HDMI pour ordinateur portable MST) •... -
Page 8: Installation Du Matériel
Le port VGA ne peut être utilisé avec le port HDMI ou Mini DisplayPort. Étape 4 Branchez le câble USB-C sur GUD3C05 au port USB-C sur l'ordinateur hôte. L'écran de l'ordinateur portatif devrait sembler clignoter à quelques reprises avant que GUD3C05 ne puisse reconnaître tous les dispositifs. - Page 9 Pourquoi rien n’est affiché lorsque la station d’accueil est branchée? Le port USB-C de votre ordinateur portable hôte doit être compatible avec le mode secondaire DisplayPort USB-C (DP Alt-Mode) pour capacité de visionnement de vidéos, sinon la station d’accueil servira uniquement de concentrateur Ethernet / de données.
- Page 10 Puis-je utiliser un adaptateur c.a. plus puissant avec la station d’accueil afin de charger mon ordinateur portable? Oui. Vous pouvez utiliser un adaptateur c.a. USB-C avec la station d’accueil pour charger votre ordinateur portable. Lorsque l’adaptateur c.a. USB-C est branché dans la station d’accueil, celle-ci consomme une puissance maximum de 15 W lorsque tous les ports sont branchés et diffusent les données en continu.
-
Page 11: Déclaration De Conformité
NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT? Assurez-vous de: 1. Visiter www.iogear.com pour plus d'information sur le produit 2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne IOGEAR https://iogear.custhelp.com support@iogear.com... -
Page 12: Contenido Del Paquete
Contenido del paquete 1 x GUD3C05 1 x Guía de configuración rapida 1 x Tarjeta de Garantía Requisitos del sistema • Computadora host USB-C (compatible con Thunderbolt 3) con Soporte del Modo Alt DP • Windows 7/8/8.1/10 (Las salidas de video dual están disponibles a través de mDP y HDMI para computadora portátil compatible con MST) -
Page 13: Instalación Del Hardware
*Nota: Sin enchufar el adaptador de energía USB-C de la laptop, GUD3C05 puede aún funcionar en el paso 2-3, pero GUD3C05 no suministrará energía a la laptop para su carga. **La máxima resolución de 4K dual depende de la capacidad de la pantalla de video y la fuente de su computadora. -
Page 14: Preguntas Frecuentes
Preguntas Frecuentes ¿Por qué no tengo visualización de la pantalla cuando la estación está conectada? El puerto USB-C en su computadora portátil host debe ser compatible con el modo alternativo DisplayPort USB-C (DP Alt-Mode) para la función de visualización de video;... - Page 15 Preguntas Frecuentes ¿Puedo usar un adaptador de alimentación de CA de mayor capacidad con la estación para cargar mi computadora portátil? Sí. Puede usar cualquier adaptador de alimentación de CA USB-C disponible con la estación para cargar su computadora portátil. Cuando el adaptador de alimentación de CA USB-C está...
-
Page 16: Información De Conformidad
Número de serie___________________ Contacto ¡ESTAMOS AQUÍ PARA AYUDARLE! ¿NECESITA AYUDA CON ESTE PRODUCTO? Asegúrese de: 1. Visitar www.iogear.com para más información sobre nuestros productos 2. Visitar www.iogear.com/support para ayuda en directo y soporte técnico sobre el producto IOGEAR https://iogear.custhelp.com support@iogear.com...
