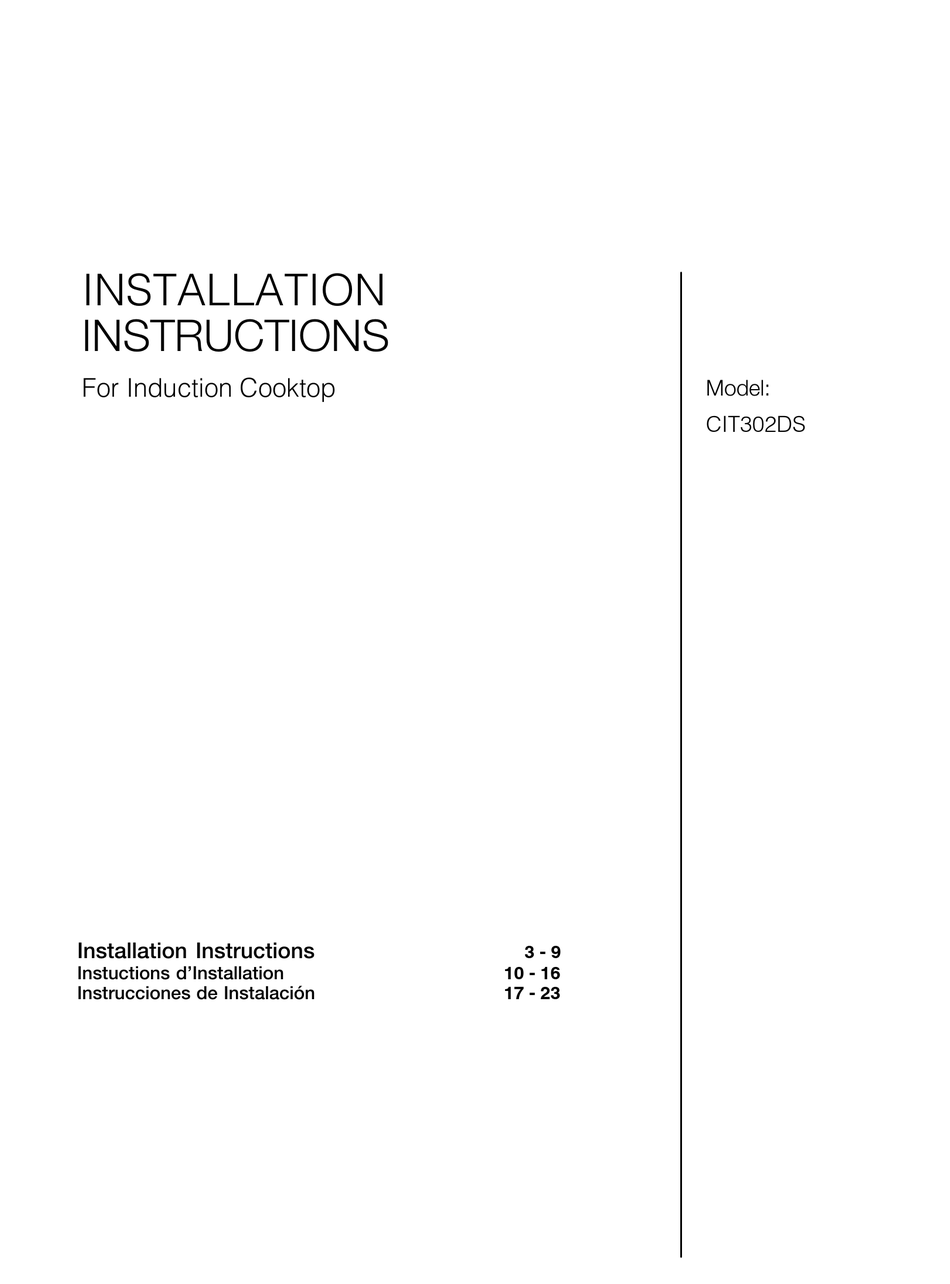

- Page 1 INSTALLATION INSTRUCTIONS For Induction Cooktop Installation Instructions Instuctions d'Installation Instrucciones de Instalación Model: CIT302DS 3 - 9 10 - 16 17 - 23...
-
Page 2: Table Of Contents
Table of contents IMPORTANT SAFETY INSTRUCTIONS Important safety instruction ..........Before you begin . -
Page 4: Preparation
Preparation Countertop requirements Flat Area Flat Area After preparing cutout, remove shavings as they can affect the function of electrical components. Solid surface countertops often require special installations. For example, heat reflective tape and rounded corners may be necessary. Contact the countertop manufacturer for instructions specific to your countertop. -
Page 5: Power Supply
Cabinet requirements Electrical requiements 12" Approximate J" Box (Conduit approx. 3 feet) Power Supply... -
Page 6: Installation Procedure
Installation procedure CAUTION Installing the heat shield Transport Installer For safety reasons, the heat shield must be properly installed. This prevents some components from overheating, avoiding the recirculation of hot air from the cooktop. The heat shield is the same width as the cooktop. For shipping, it is screwed to the burner box. -
Page 7: Secure Cooktop To Countertop
Secure cooktop to countertop Electrical connection NOTE: The cooktop should be secured to the countertop using the hold down brackets provided. Prior to inserting cooktop into cutout, turn cooktop upside down and attach brackets to the burner box using the washers and screws. Place cooktop into cutout. -
Page 8: Test The Installation
800-735-4328 www.thermador.com 5551 McFadden Ave. Huntington Beach, CA 92649... - Page 9 Table de matières INSTRUCTIONS DE SÉCURITÉ IMPORTANTES Instructions de sécurité importantes Avant de commencer ..........Outils et pièces nécessaires .
-
Page 11: Préparation
Préparation Exigences pour le plan de travail Flat Area Flat Area Après avoir préparé la cavité, enlever les copeaux pour éviter qu'ils ne gênent le fonctionnement des composants électriques de l'appareil. Les plans de travail à surface solide nécessitent souvent une installation spéciale. Par exemple, ces matériaux requièrent parfois l'utilisation de ruban réfléchissant la chaleur et de coins arrondis. - Page 12 Exigences pour les aux placards Exigences électriques 12" Approximate J" Box (Conduit approx. 3 feet) Alimentation...
-
Page 13: Procédure D'installation
Procédure d'installation ATTENTION Installation de l'écran de ventilation Transport Installateur L'écran de ventilation doit être installé correctement. La surface de cuisson est dotée d'un écran de ventilation frontal et deux écrans de ventilation lateraux. Ces écrans empêchent la recirculation de l'air chaud en provenance de la surface de cuisson. -
Page 15: Vérifier L'installation
800-735-4328 www.thermador.com 5551 McFadden Ave. Huntington Beach, CA 92649... - Page 16 Contenido INSTRUCCIONES DE SEGURIDAD IMPORTANTES Instrucción de seguridad importante Antes de empezar ..........Herramientas y piezas necesarias .
-
Page 18: Preparación
Preparación Requisitos de la superficie de trabajo Flat Area Flat Area Después de preparar el hueco, retire las virutas, ya que pueden afectar el funcionamiento de los componentes eléctricos. Las superficies de trabajo sólidas con frecuencia requieren instalaciones especiales. Por ejemplo, es posible que se necesiten cinta termorreflectante y esquineros redondeados. -
Page 19: Fuente De Alimentación
Requisitos de gabinetes Requisitos eléctricos 12" Aprox. J" Box (Conexión aprox. 3 pies) Fuente de Alimentación... -
Page 20: Procedimiento De Instalación
Procedimiento de instalación ATENCIÓN Instale el deflector metálico Transporte Instalador Por razones de seguridad, el deflector metálico debe instalarse correctamente. De esta forma, se impide la recirculación de aire caliente procedente de la placa de cocción, y se evita el sobrecalentamiento de sus componentes. El deflector metálico tiene la misma anchura que la placa de cocción. -
Page 22: Pruebe La Instalación
800-735-4328 www.thermador.com 5551 McFadden Ave. Huntington Beach, CA 92649... - Page 23 5551 McFadden Avenue, Huntington Beach, CA 92649 S 1 800 735 4328 Swww.thermador.com E BSH Home Appliances Corporation 2005 9000146816 (1W03ZR) 03-8609...
