2-PORT
HDMI Switch
Vision | 332702

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Vision 332702 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Equip Vision 332702

Summary of Contents for Equip Vision 332702

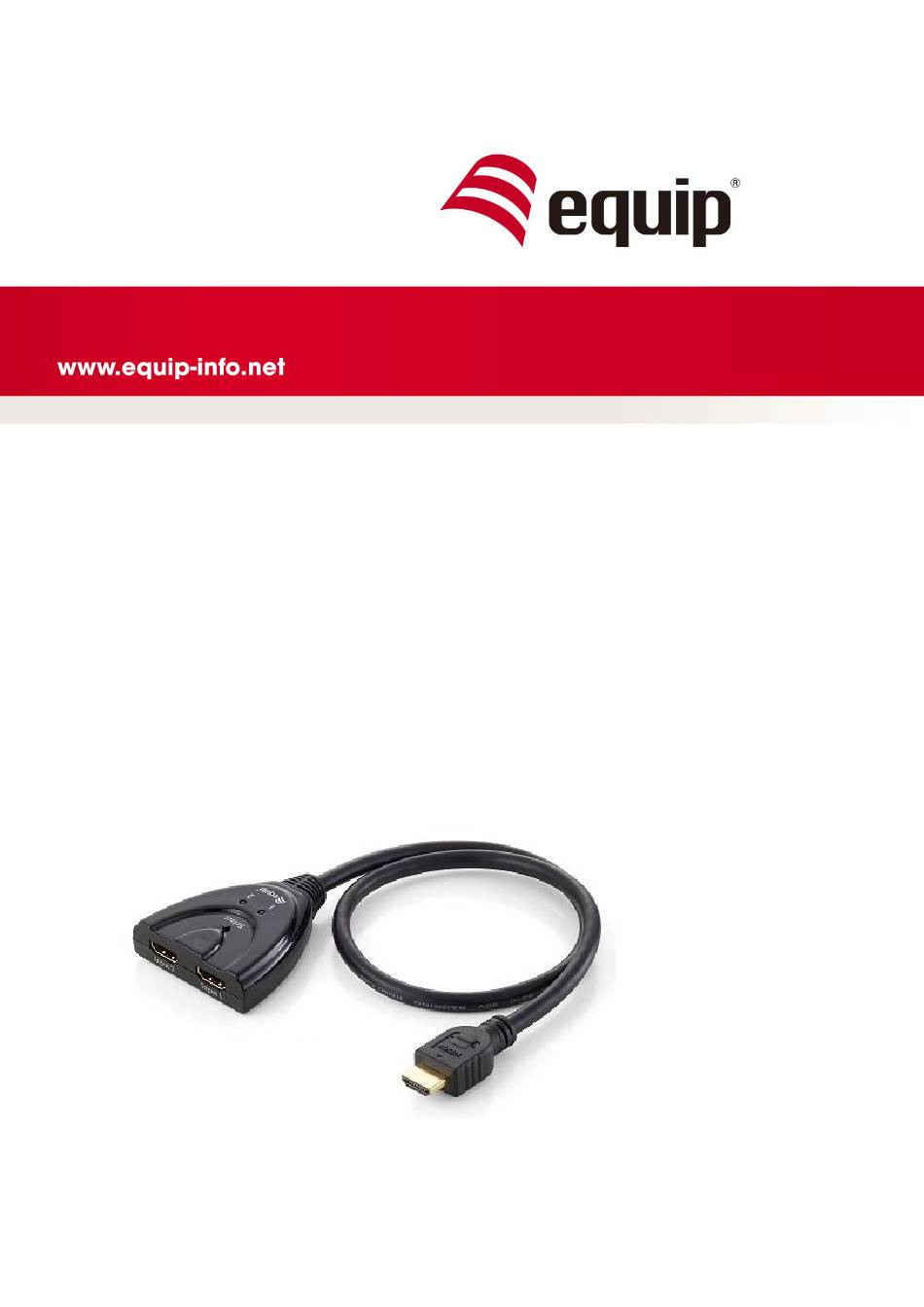

  • Page 1 2-PORT HDMI Switch Vision | 332702...
  • Page 2 INDEX 1. I n t r o d u c t i o n … … … … … … … … … … … … … … … … … … … … . . . 2 2. S p e c i f i c a t i o n s … … … … … … … … … … … … … … … … … … … . . . 3 3.

  • Page 3: Introduction

    1. Introduction Thank you for purchasing equip® high performance 2-port HDMI Switch. Simply press a selection button, you can easily switch three HDMI sources, such as Blu-ray player, Set-Top-Box, PS3, Xbox 360, etc. to one high definition display. 1.1 Intelligent Function Once the source device is turned on or plugged in (should stay power-on mode), the switch will automatically select this source.

  • Page 4: Package Contents

    2. Specification Signal Inputs/Output Input DDC Signal 5 Volts p-p (TTL) Maximum Single Link Range 1920 x 1080p Operating Frequency Vertical Frequency Range 50/60Hz Video Amplifier Bandwidth 2.5Gbps/250MHz Resolutions (HDTV) Interlaced (50&60Hz) 480i, 576i, 1080i Progressive (50&60Hz) 480p, 576p, 720p, 1080p LED Indicator Environmental 0℃...

  • Page 5: Connection And Operation

    4. Panel Descriptions 5. Connection and Operation Connect the HDMI input sources to the HDMI Switch. (Input cables are optional) *Please refer to connection diagram section. Connect the fixed HDMI cable to display. Press the “select” button to select input sources. 5.1 Diagram Blu-ray ４...
  • Page 6 2-PORT HDMI Switch Vision | 332702 ５...

  • Page 7: Table Of Contents

    INDEX 1. E i n l e i t u n g … … … … … … … … … … … … … … … … … … … … . . . 7 2. T ec h n i sc h e D at e n …… … … … …… … …… … …… … … … … … … .. .8 3.

  • Page 8: Einleitung

    1. Einleitung Vielen Dank für den Kauf des equip® High Performance 2-port HDMI Switch. Durch das drücken eines Auswahlbuttons können sie einfach und bequem zwischen zwei HDMI Quellen wechseln (z.B. Blu-ray Player, Set-Top-Box, PS3, Xbox 360, usw.) und diese auf einem hochauflösenden Bildschirm wiedergeben.

  • Page 9: Technische Daten

    2. Technische Daten Signal Eingang/Ausgang DDC Eingangssignal 5 Volts p-p (TTL) Maximum Single Link Range 1920 x 1080p Arbeitsfrequenz Vertikalfrequenz 50/60Hz Videobandbreite Verstärker 2.5Gbps/250MHz Auflösungen (HDTV) Interlaced (50&60Hz) 480i, 576i, 1080i Progressive (50&60Hz) 480p, 576p, 720p, 1080p LED Anzeigen Umgebungsbedingungen 0℃...

  • Page 10: Abbildung

    4. Abbildung 5. Anschluss und Bedienung Verbinden sie zunächst das HDMI Eingabegerät mit dem HDMI Switch (Eingangskabel sind optional) *Bitte beachten sie dabei das untere Diagramm. Danach verbinden sie das am Switch befestigte HDMI Kabel mit dem Bildschirm. Drücken sie nun den “Select” Knopf, um die einzelnen Quellen auszuwählen. 5.1 Diagramm Blu-ray ９...
