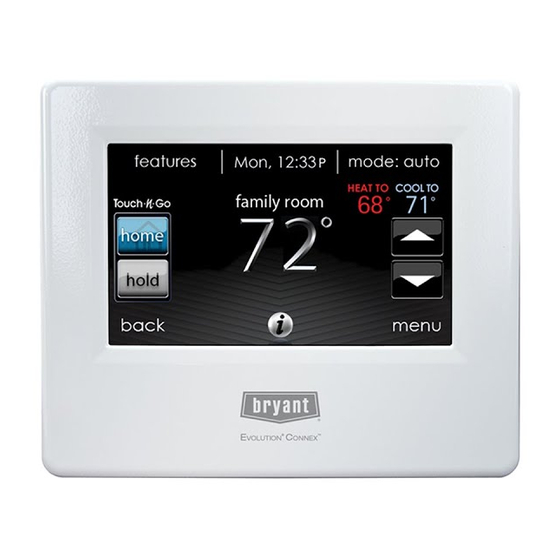

Bryant Evolution Connex SYSTXBBECW01 Installation & Quick Start Manual

SYSTXBBECW01 &
SYSTXBBECN01
Evolutionr Connext Control
Guía de Instalación de Inicio Rápido
Por favor lea las instrucciones completas antes de instalar este producto.
CONSIDERACIONES DE SEGURIDAD
Estas instrucciones tratan solo sobre la instalación del «Evolution Connex
Control». Las instrucciones relativas a la instalación física del equipo
exterior e interior, así como de los accesorios, se entregan con cada unidad.
Montaje del «Evolution Connex Control»
Monte la placa de apoyo en la pared. Conecte los alambres al conector en
la placa de apoyo. Consulte las Figuras 2, 3, y 4 para ver ejemplos típicos
del «Evolution Connex Control» a las conexiones exteriores e interiores del
equipo.
Posicione la parte inferior del control en la placa de apoyo como se
muestra en la Figura 1. Enganche a presión y firmemente la parte superior
de la unidad en la placa de apoyo.
Evolution Connex
Fig. 1 - El control posicionado en la placa de pared.
(se muestra desmontado para mayor claridad)
Fig. 2 - Diagrama de la conexión de cuatroalambres
Fig. 3 - Diagrama de conexión para calefactor o
ventiloconvector FE con AC de una etapa
Fig. 4 - Diagrama de conexión para ventiloconvector FE con bomba
calorífica no programable de una etapa Secuencia de encendido
Secuencia de encendido
Placa de pared
A12484SP
A03146SP
Esta sección trata sobre el encendido inicial (o puesta en servicio) de un
«Evolution Connex Control» nuevo. La interfaz del usuario se comunicará
e identificará todos los componentes Evolution en el sistema.
La Figura 5 muestra un ejemplo de pantallas para la secuencia de
energización inicial. Pantallas exactas dependerán de las instalaciones de
sistema reales. La primera pantalla se ocupa del equipo interior. Siga los
mensajes en las pantallas subsiguientes hasta que se le muestre la pantalla
resumen.
NOTA: Consulte las instrucciones completas de instalación si no puede
encontrar el equipo.
Derechos de autor 2012 Bryant Heating & Air S 7310 W. Morris St.
S Indianapolis, IN 46231
A07022SP El fabricante se reserva el derecho de cambiar, en cualquier momento,
las especificaciones y los diseños sin previo aviso y sin ninguna obligación.
Catálogo Nº: SYSTXBBEC- 01QS
A07023SP
Fig. 5 - Secuencia de encendido
Fecha de edición: 11/12
Reemplaza a: NUEVO
SYSTXBBECW01 &
SYSTXBBECN01
Evolutionr Connext Control
Installation Quick Start Guide
Please review full installation instructions before installing this product.
SAFETY CONSIDERATIONS
This instruction covers installation of the Evolution Connex Control only.
Physical installation instructions for the indoor and outdoor equipment,
and accessories are provided with each unit.
Mounting Evolution Connex Control
Mount the backplate on the wall. Connect wires to connector in backplate.
See Figs. 2, 3, and 4 for typical examples of the Evolution Connex Control
to the indoor and outdoor equipment connections. Position the bottom of
the control in the backplate as shown in Fig. 1. Snap the top of the unit
firmly to the backplate.
Evolution Connex
Fig. 1 - Control positioned on wallplate.
(shown unmounted for clarity)
Fig. 2 - Four- Wire Connection Diagram
A12485
Fig. 3 - Connection Diagram for Furnace or
FE Fan Coil w/1- Stage AC
Wallplate
A12484
A03146
A07022
