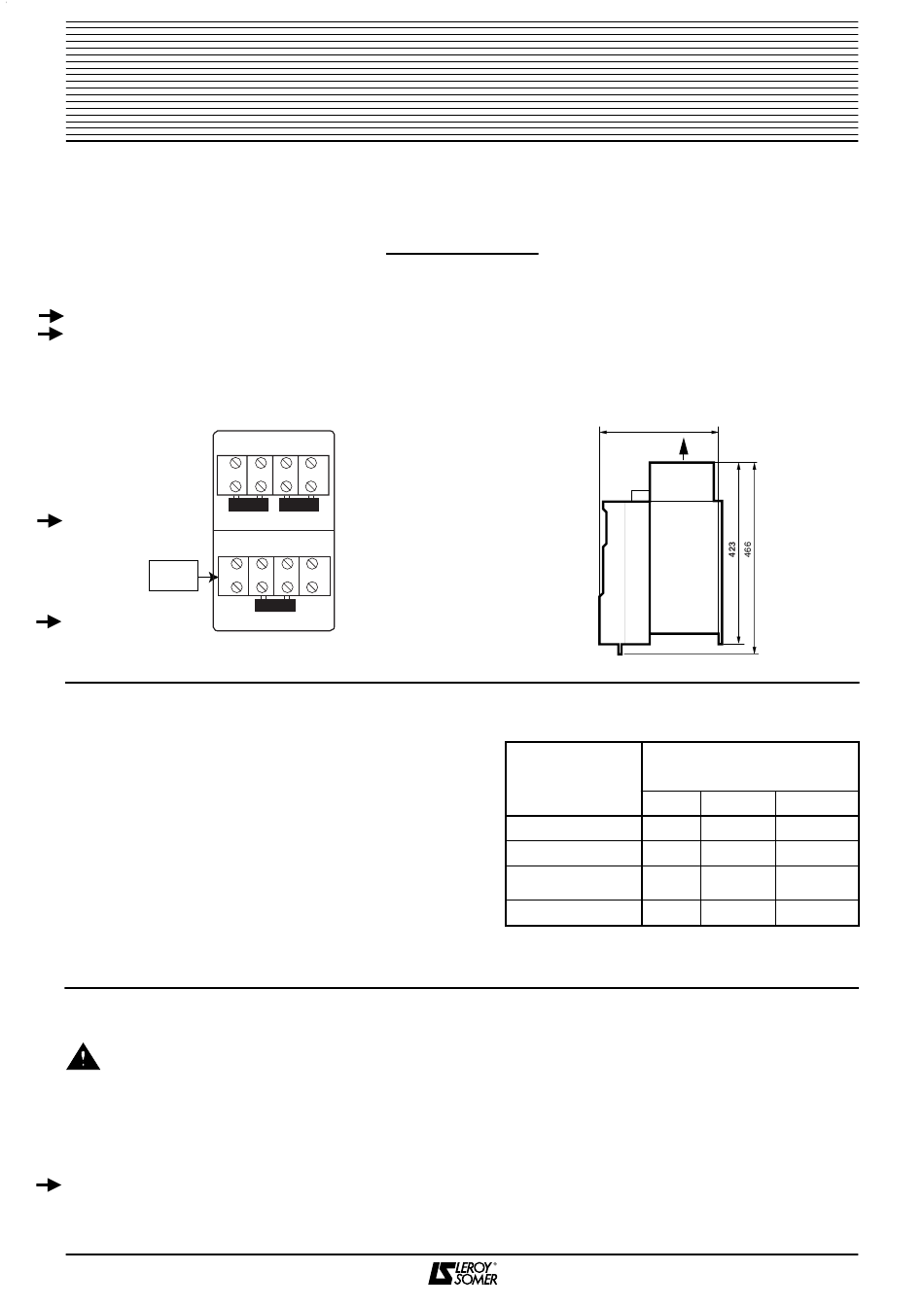

ADDITIF RELATIF A LA NOTICE 1313 - 4.33/f - 4.98
Annule et remplace l'additif réf. 3328 fr - 07.2004 / e
- Calibres 350 à 825A : Modification de l'alimentation des
ventilations extérieures (à partir de la date de fabrication
28/02/00), par une alimentation bi-tension 110/220V
monophasée. La position usine est 220V.
• Raccordement ventilation
L
L
Position
usine
• Caractéristiques d'ambiance
ATTENTION :
Ces caractéristiques annulent et remplacent celles
du § 1.4.2.
Caractéristiques et protection des ventilations
• Calibres 25 à 105A
Ventilation naturelle par convection.
• Calibres 155 et 210A
Ventilation forcée, alimentation interne.
3
-1
Débit 2m
min
.
• Calibres 350 à 1850A
Ventilation forcée alimentation extérieure.
3.1.3 - Borniers de contrôle
• Les tensions présentes sur les borniers de puissance et les câbles qui y sont raccordés peuvent provoquer
des chocs électriques mortels. La fonction arrêt du variateur ne protège pas des tensions élevées présentes.
• Le variateur contient des condensateurs qui restent chargés à une tension mortelle après coupure de l'alimen-
tation.
• Après mise hors tension du variateur attendre 5mn (pour que les circuits internes déchargent les condensa-
teurs) avant de retirer le capot de protection.
• L'alimentation du variateur doit être protégée contre les surcharges et les court-circuits.
• Il est impératif de respecter les calibres des protections.
• Dans le variateur, les circuits et les bornes de contrôle sont isolés des circuits de puissance par une isolation
simple (CEI 664-1). L'installateur doit s'assurer que les circuits de contrôle externes sont isolés contre tout contact
humain.
N
110V
N
220V

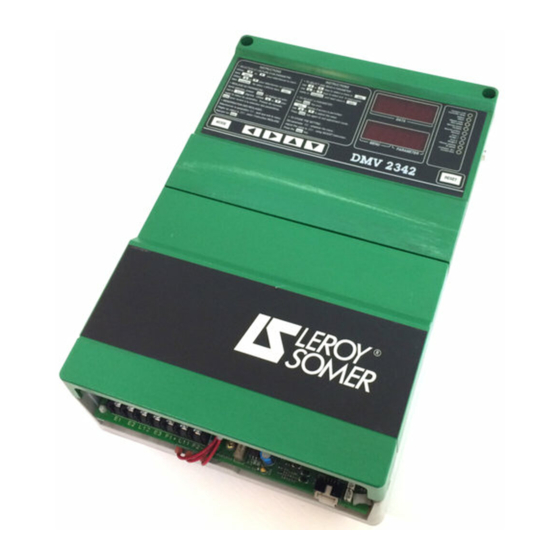

Variateurs triphasés
DMV 2322 / DMV 2342
- Calibre 420A : Modification de la ventilation par une
ventilation plus puissante (à partir de la date de fabrica-
tion 15/04/02).
• Dimensions du calibre 420A (profil)
ATTENTION :
Ces dimensions annulent et remplacent celle du
§ 1.5.2 (les autres dimensions sont inchangées).
280
Débit
d'air
Bornier VF
V.F.
Profil
Ventilations forcées
Alimentation
extérieure
350A 420 à 825A 900 à 1850A
3
-1
Débit (m
min
)
7,6
Puissance (W)
57
110/220
Tension (V)
Mono
Courant nominal (A) 0,71/0,36 1,20/0,61
La ventilation forcée sera protégée par un disjonc-
teur calibré au courant nominal.
3328 fr-en - 01.2007 / f
Calibres
17
20
120
320
110/220
415
Mono
Tri
0,95/0,55
1
