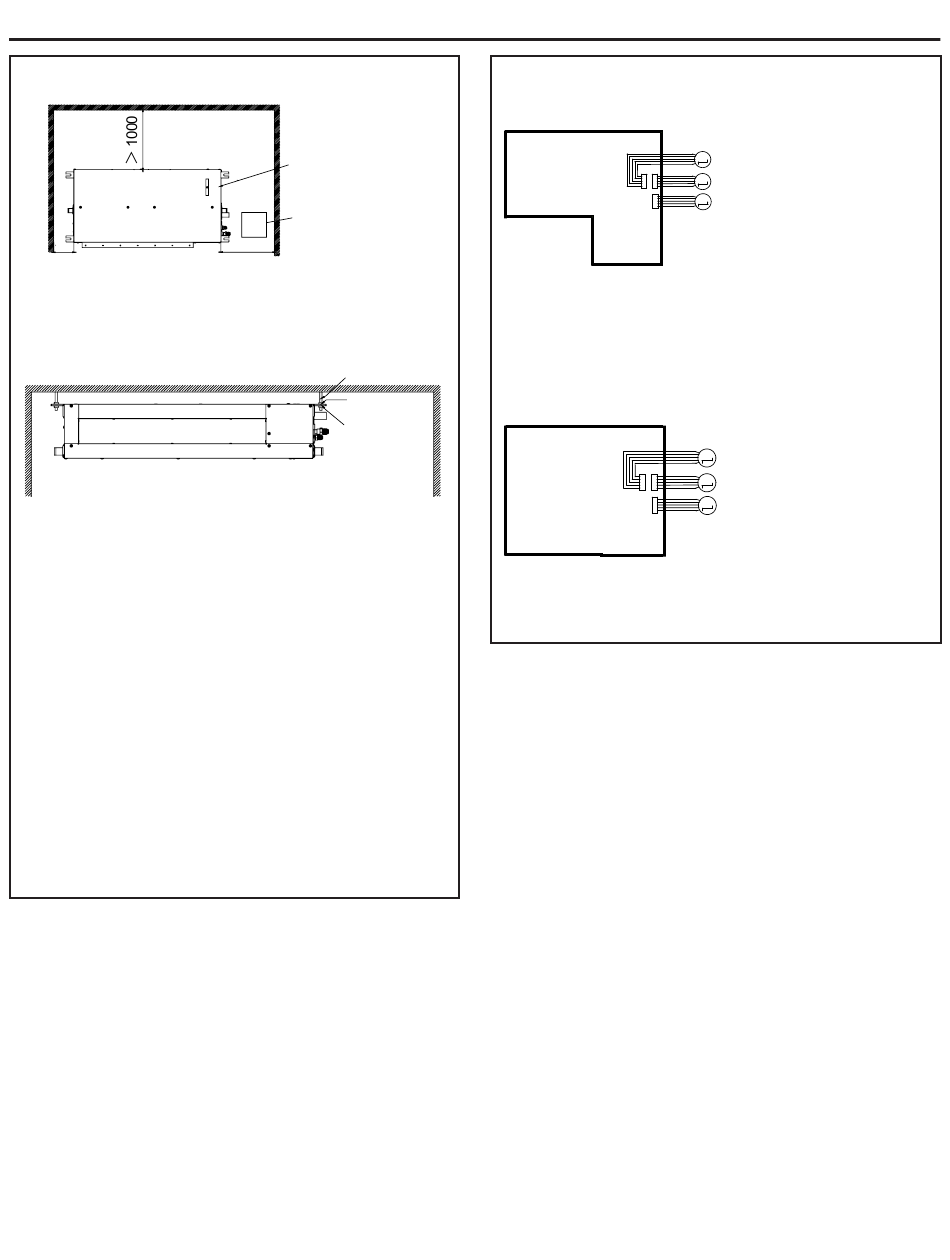

5. Dégagements minimaux
39-3/8
>100
Si l'emplacement de l'unité n'est pas aisément accessible,
fournissez un panneau d'accès de service de 24 x 24 po
(610 mm x 610 mm) conforme au code local.
Installation
A
Installez l'unité de niveau avec la structure du bâtiment,
à l'aide de tiges filetées 3/8 po et leurs rondelles et
écrous.
Si une évacuation par gravité est préférée, inclinez
l'enceinte de 1/4 po vers l'extrémité de l'évacuation.
6. Connexion du plénum à l'unité
intérieure
A. Connexion directe
Utilisez des vis à tôle M4 x 3/8. Les trous sur le pan-
neau vont correspondre à ceux de l'unité.
B. Connexion aux conduits
Utilisez les trous du panneau et de l'unité pour fixer les
conduits. Utilisez des vis M4 x 3/8. Tous les conduits
doivent être scellés et isolés.
Instructions d'installation
Boîte électrique
Orifice d'accès
Boulons de suspension 3/8 (4)
Écrou 3/8
(16)
Rondelle
3/8 (8)
B
7. Câblage du moteur oscillant,
modèles FlexFit
CARTE DE CIRCUIT
UNITÉ INTÉRIEURE
CN16 CN15
CN14
Connecter les moteurs haut/bas à CN15 et CN16. Le
moteur gauche/droite va à CN14.
8. Câblage du moteur oscillant,
modèles MRV-S
CARTE DE CIRCUIT
UNITÉ INTÉRIEURE
CN11-1
Connecter les moteurs haut/bas à CN11 et CN11-1. Le
moteur oscillant gauche/droite va à CN35.
2
M
MOTEUR OSCILLANT - HAUT/BAS
M
MOTEUR OSCILLANT - HAUT/BAS
M
MOTEUR OSCILLANT - GAUCHE/DROITE
M
MOTEUR OSCILLANT - HAUT/BAS
CN11
M
MOTEUR OSCILLANT - HAUT/BAS
CN35
M
MOTEUR OSCILLANT - GAUCHE/DROITE
31-5000441 Rev. 0 09-19 GEA
