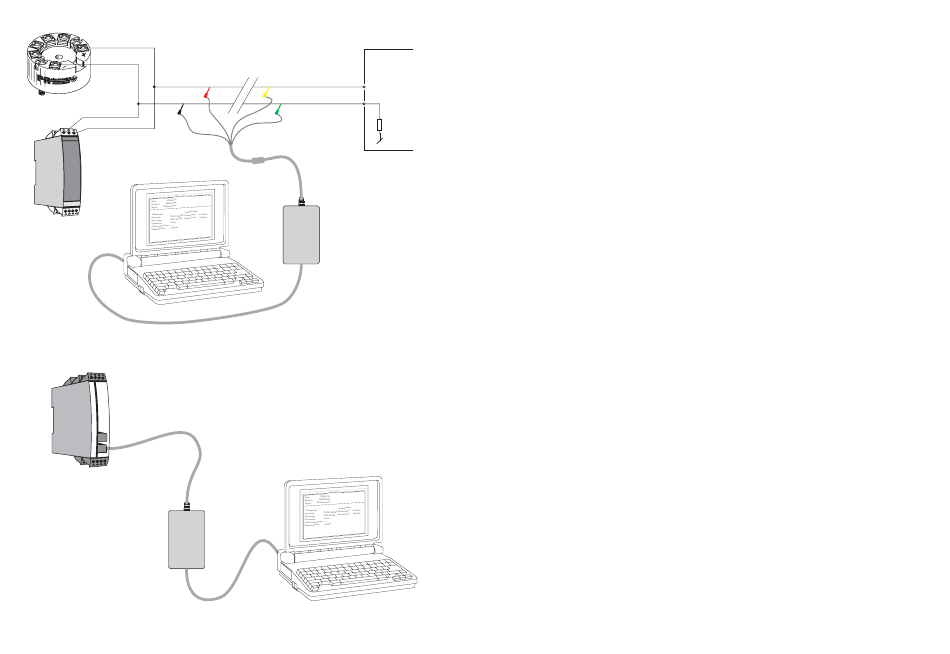

Anschluss der PR Geräte mittels EZ-Mini-Harken:
1
2
PR 5331, 5333, 5334, 5335
Schwarz
11 (21)
13 (23)
PR 6331, 6333, 6334, 6335
Anschluss der PR Geräte mittels dem modularen Stecker:
Programmierkabel
mit Modularstecker
PR 5114, 5115, 5116, 5131
Loop
Link
56
Betriebs-
spannung
Unterbrechen
+V
Gelb
Rot
*
Eingang
Grün
*
Anschlussstelle
* Nur anzuschliessen,
wenn on-line (im Betrieb)
konfiguriert werden soll.
Loop
Link
USB-Kabel
USB-Kabel
B
