300 lb (136 Kg) on-road
180 (82 Kg) off-road
800 lb (363 Kg) Static Load Limit
300 lb (227 kg) sur route, 180
lb (82 kg) hors route, limite de
charge statique de 800 lb (363 kg)
SideBar Short Bed
#8001153
Instruction #1035982C - Page 1 of 6

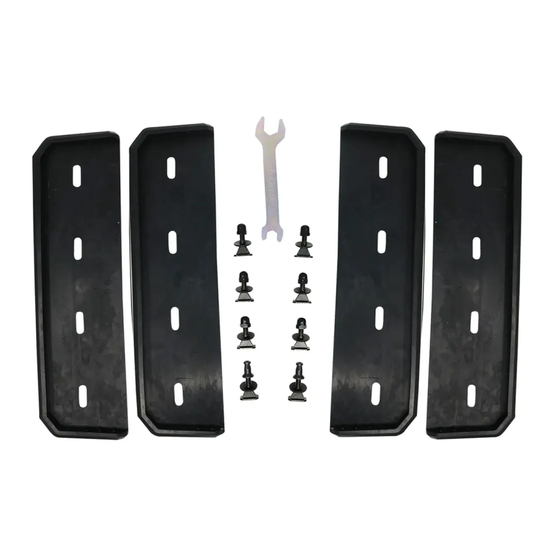

M8x35 t-slot Bolt (8X)
boulon pour rainure en T M8 x 35 (x 8)
pernos con ranura en T M8x35 (8X)
base pad (4X)
plaques de base (x 4)
almohadillas de base (4X)
Límite de carga en carretera 300
lb (136 kg), en terracería 180 lb (82
kg), sin movimiento 800 lb (363 kg).
SideBar Long Bed
#8001154
Eye Bolts
Load Stop
#8001161
#8001162
Tonneau Kit 1
M13/19mm wrench (1X)
clé M13/19 mm (x 1)
llave M13/19 mm (1X)
Trousse de caisse 1 pour les
couvre-caisses de série Retrax XR
HD Hook Straps
#8001165
Rotopax Mounting Kit*
#8001167
M8 flat washer (8X)
locking pin (2X)
rondelles plates M8 (x 8)
goupilles de verrouillage (x 2)
arandelas planas M8 (8X)
pasadores de fijación (2X)
M8 acorn nut (6X)
T15 Torx wrench (1X)
écrous borgnes M8 (x 6)
clé Torx T15 (x 1)
tuercas ciegas M8 (6X)
llave Torx T15 (1X)
Tonneau Kit 1 for Retrax XR
series tonneau covers
Kit Tonneau 1 para cubrecajas
de la serie Retrax XR
Ladder Roller
#8001163
