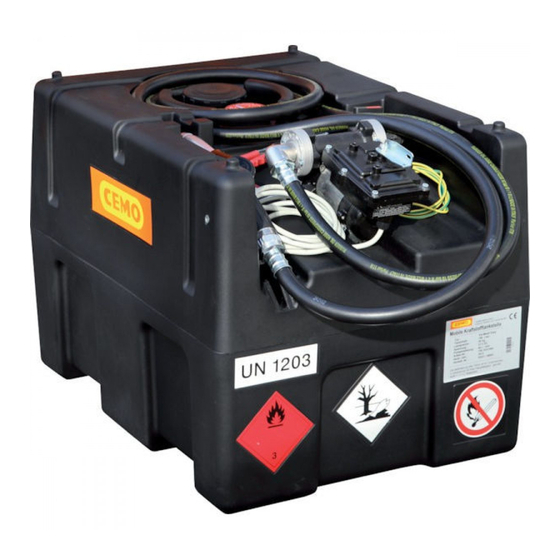

CEMO KS-Mobil Easy 120l Operating Instructions Manual

Mobile fuel filling station, comprising a single-walled, electrically conductive pe tank, filled with explosion protection material, equipped with k10c hand pump or 12v electric pump and lid option with adr approval
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
KS-Mobil Easy 120 l - 190 l
D
Mobile Kraftstofftankanlage
bestehend aus einem einwandigen,
2 ­ 15
elektrisch leitfähigem PE­Tank, gefüllt mit
Explosionsschutz­Material, ausgerüstet mit
Handpumpe K10C oder Elektropumpe 12 V
und Deckel (Option) mit ADR­Zulassung.
- Betriebsanleitung Original -
Mobile fuel filling station,
GB
comprising a single­walled, electrically
16 ­ 29
conductive PE tank, filled with explosion
protection material, equipped with K10C hand
pump or 12 V electric pump and lid (option)
with ADR approval.
Station de ravitaillement
F
carburant mobile
30 ­ 43
constituée d'une cuve en PE conductrice à
une paroi, remplie d'une substance anti­explo­
sion et équipée d'une pompe manuelle K10C
ou d'une pompe électrique 12 V et d'un capot
(en option), avec homologation ADR.
I
Impianto mobile di rifornimento
carburante
44 - 57
composto da un serbatoio PE monoparete,
elettricamente conduttivo, riempito in
materiale antiesplosione, equipaggiato con
pompa manuale K10C o elettropompa 12 V
e coperchio (opzione) con certificazione ADR.
KS­Mobil Easy 190l
mit Elektropumpe
138.1039.316 / 05.14 / Rn
E
58 - 71
S
72-85
FIN
86 ­ 99
In den Backenländern 5 • D-71384 Weinstadt
Tel. +49 7151 9636-0 • Fax +49 7151 9636-98 • www.cemo.de
Sistema de depósito de
combustible móvil
compuesto de un depósito de PE de
pared sencilla conductor rellenado con
material de protección antideflagrante y
equipado con una bomba manual K10C
o una bomba eléctrica de 12 V y cubierta
(opcional) con homologación ADR.
Mobil bränsletankanläggning
som består av en singelväggs,
elektriskt ledande PE­tank, fylld med
explosionsskyddsmaterial, utrustad med
handpump K10C eller elpump 12 V och
lucka (valfritt) med ADR­typgodkännande.
Liikkuva
polttoainetankkauslaitteisto,
joka koostuu yksiseinäisestä,
sähköisesti johtavasta PE­säiliöstä, joka
on täytetty räjähdyssuojamateriaalilla,
varustettuna käsipumpulla K10C tai
sähköpumpulla 12 V ja kannella (lisävaruste)
ADR­hyväksynnällä.
KS­Mobil Easy 190l
mit Handpumpe und
Klappdeckel
