Professional Lighting Solutions
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
SETO POWER LED
SETOLITE Lichttechnik GmbH
Bockhackerstr. 13 - 42499 Hückeswagen
Tel: +49 (0) 21 92 - 9 36 24-0 - Fax: +49 (0) 21 92 - 9 36 24-25
E-mail: info@setolite.de - Internet: www.setolite.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the POWER LED and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Seto POWER LED

Summary of Contents for Seto POWER LED

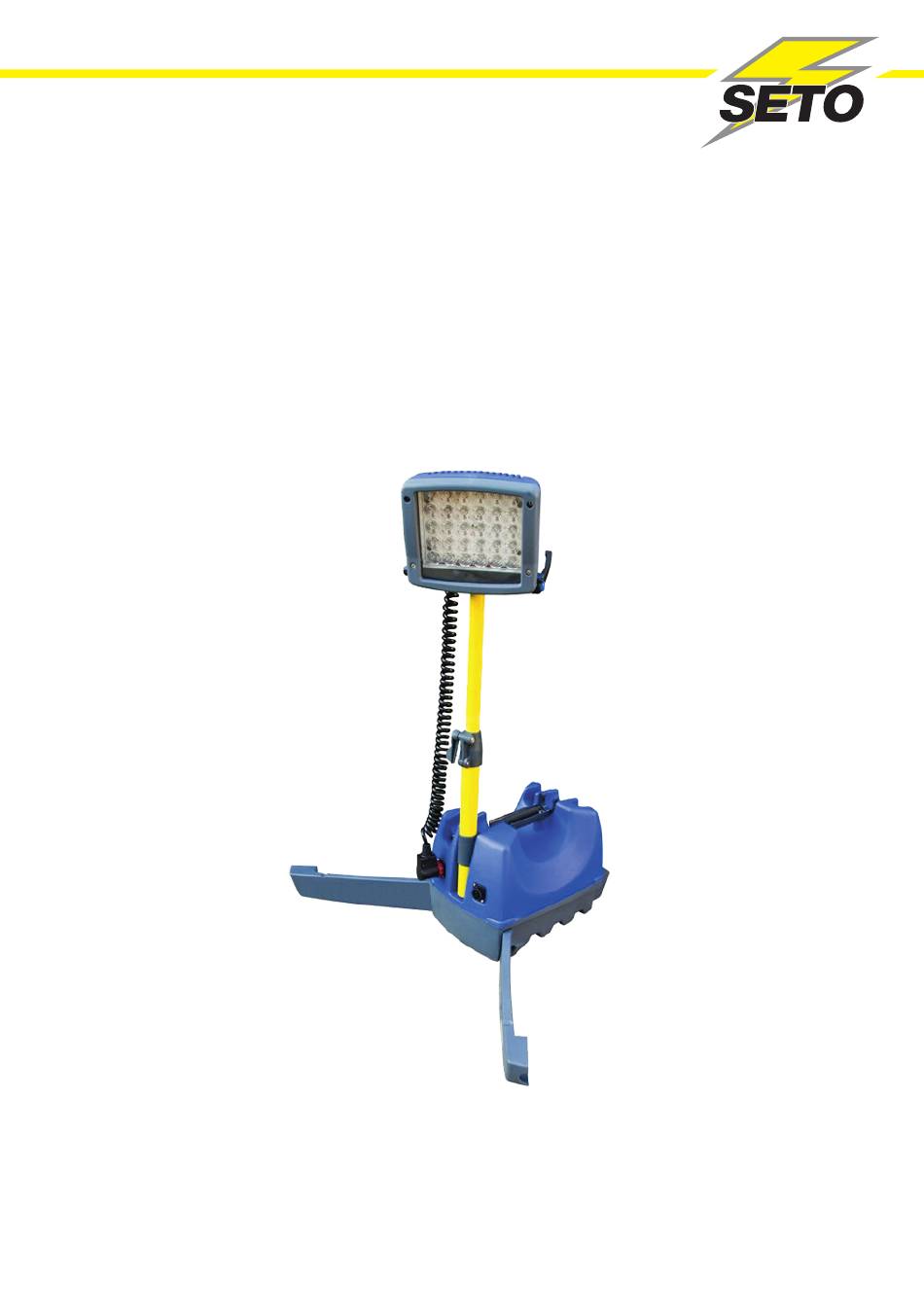

  • Page 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE SETO POWER LED SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen Tel: +49 (0) 21 92 - 9 36 24-0 - Fax: +49 (0) 21 92 - 9 36 24-25 E-mail: info@setolite.de - Internet: www.setolite.com...

  • Page 2: Table Of Contents

    Bedienung Schnellstart Bedienung • Licht-Management • SOS Modus • Leuchtmodus • Batterie-Status-Anzeige Anwendung Laufzeit Aufladen der SETO POWER LED Optionale Ausstattung Lagerung Wartung Recycling Fehlerbehebung Konformität Optionale Fernbedienung Ladegerät Alpha 12-14 Warnung Technische Daten Diese Gebrauchsanleitung ist gültig für Leuchten der Serie: SETO POWER LED Typenbezeichnung und Artikelnummer entnehmen Sie bitte dem Typenschild.

  • Page 3: Gewährleistung

    Durch die vier ‚quicklock‘- Verlängerungsstangen, kann der Lampenkopf von 820mm auf 1800mm erhöht werden. Diese einzigartig konstruierten, ineinander greifenden Stangen ermöglichen ein sehr einfaches, jedoch stabiles System, das schnell ausfahr- bar ist und deren Teile sich leicht in einer Halterung, an der SETO POWER LED selbst, aufbewahren lassen.

  • Page 4: Fernbedienungs-System

    Produkt für den professionellen Einsatz hervorzu- bringen. Bedienung - Schnellstart Obwohl die SETO POWER LED viele Besonderheiten bietet, ist sie immer noch einfach zu bedienen. Wenn sich das Gerät im Taschenlampen/Lager-Modus befindet, dann ist der Ein-Aus-Schalter zurückgesetzt, um ein versehentliches Einschalten zu verhindern.

  • Page 5: Bedienung

    BEDIENUNG - HOCHENTWICKELTE EIGENSCHAFTEN Um das Gerät einzuschalten, drücken Sie einfach den Ein-Schalter und das Licht strahlt mit 100% Helligkeit. Das Gerät ist bereit zur Anwendung. Die unten aufgelisteten Knöpfe erlauben noch weitere Einstellungen: Batteriestatus (Knopf 1) = EIN/AUS (Knopf 2) = MODUS - Aufblinken, SOS, wechselndes Aufleuchten (zwischen den inneren und den äußeren LED-Reihen) (Knopf 3) = HELLIGKEIT - 8%, 25%, 50%, 75%, 100%, 125% (Knopf 4) = AUSWÄHLEN - Innen, Außen, Beides...

  • Page 6: Licht-Management

    Licht-Management Das Gerät verfügt zudem über ein stufenloses Fokus-System, dass sowohl einen eng fokussierten Lichtstrahl, als auch ein breites Flutlicht für jeden Arbeitsplatz schaffen kann. Verwenden Sie die zwei Kontrollgriffe an jeder Seite des Lampenkopfes, um die Diffusor-Blende vor den LEDs auf und ab zu bewegen. Dadurch werden Sie eine Veränderung des Lichtmusters feststellen.

  • Page 7: Anwendung

    Telefonladegerät, kann betrieben werden. Um ihre SETO POWER LED einsetzen zu können, versichern Sie sich vorher, dass der Stecker der Kopfleuchte in einer der beiden Steckdosen der Akku-Einheit eingesteckt ist. Der rote Verschlussring am Stecker sollte im Uhrzei- gersinn gedreht werden, um zu verhindern, dass der Stecker versehentlich gezogen wird.

  • Page 8: Laufzeit

    Gleich welches SLA Batterie-Ladegerät Sie zum Laden verwenden, die SETO POWER LED ist so konzipiert, dass sie dauerhaft mit dem Ladegerät verbunden sein kann. Somit ist die SETO POWER LED stets aufgeladen und einsatzbereit. Ihre SETO POWER LED kann zur gleichen Zeit geladen und eingesetzt werden. Das kann von gro- ßem Nutzen sein, wenn das Gerät als Notbeleuchtungsersatz verwendet wird, wie im Falle eines Stromausfalles.

  • Page 9: Optionale Ausstattung

    Es ermittelt, wann der Fahrzeuggenerator damit begonnen hat, die Primär-Bat- terie zu laden und beginnt daraufhin mit der Ladung der SETO POWER LED. Sobald der Generator aufhört, die Fahrzeugbatterie zu laden, fährt das SETO POWER LED Ladegerät fort bis es die Spannung der Primär-Batterie auf einen Punkt sinken sieht, an dem das Fahrzeug nicht mehr starten würde.

  • Page 10: Lagerung

    Das optionale Fernbedienungs-System erlaubt die Anwendung aller Funktionen der SETO POWER LED aus einer Entfernung von bis zu 100 m. Zudem zeigt die LED Anzeige auf der Fernbedienung den Status der SETO POWER LED - Batterie. Der Status der Batterie kann auch abgerufen werden, ohne eine eingestellte Funktion zu verändern, indem man die...

  • Page 11: Fehlerbehebung

    Versorgungskabel sollte die angemessene Größe haben, um einen Spannungsabfall vom Netzgerät zur SETO POWER LED zu vermeiden. c) Die SETO POWER LED Batterie ist nicht verbunden – die Batterie war zu lange in einem entladenen Zustand, die Batterie muss ausgetauscht werden.

  • Page 12: Ladegerät Alpha

    LADEGERÄT ALPHA Bitte lesen Sie die Instruktionen sorgfältig durch bevor Sie das Ladegerät benutzen. • Dieses Produkt ist ausschließlich für den Gebrauch im Inneren, bitte setzten Sie es weder Wasser noch Staub aus. • Das Gerät darf nicht bedeckt werden (Staubtuch o.ä.) während es benutzt wird. Dadurch wird ein Überhitzen vermieden.

  • Page 13: Ladegerät Alpha

    Erklärung der Ladefunktion: Das Ladegerät Alpha ist ideal für zyklische- und Standby-Ladung von wieder aufladbaren Bleiakkus. Das Gerät arbeitet in drei verschiedenen Stufen. Eine LED-Anzeige mit drei verschiedenen Farben zeigt Ihnen den Modus, in welchem sich das Ladegerät gerade befindet (siehe Erklärung auf der nächsten Seite). Im Gegensatz zu anderen Ladegeräten arbeitet dieses Gerät mit Konstantstrom im ersten Modus.

  • Page 14: Warnung

    Eingangsspannung 12 V AC Bemessungsstrom 2,7 A Lichttechnische Daten Leuchtmittel 30 x High Power LED Lichttstrom ca. 100% = 4000 lm, 50% = 2000 lm, 25% = 1000 lm, 8% = Signal Farbtemperatur ca. 6500 °K Lebensdauer ca. 50.000 h Beleuchtungsstärke (ohne Diffusor)
  • Page 15 Operation - Quick Start Operation • Light Management • SOS Mode • Lighting Mode • Battery Status Indicator Application Running time Charging the SETO POWER LED Optional Equipment Storage Maintenance Recycling Troubleshooting Conformance Optional Remote Control Charger Alpha 12-14 Warning Technical Data...

  • Page 16: Warranty

    TECHNICAL HIGHLIGHTS Performance The SETO POWER LED uses 30 high power LED‘s to produce a crisp white light ideal in a working environment. To efficiently harness and project the light, this unit has a bespoke lens array with the addition of an infinitely variable focusing system. In ad-...

  • Page 17: Remote Control System

    Operation - Quick Start Although the SETO POWER LED is full of features it is still simple to use. When the unit is packed down in torch/storage mode the on/off switch is recessed to prevent accidental switch on, yet is still accessible to the user when needed.

  • Page 18: Operation

    OPERATION - ADVANCED FEATURES To use the unit simply press th on button and the light will come on to 100% power / brightness and is ready for use. The additional buttons listed below allow other features to be accessed: Battery Status (Button 1) = ON/OFF (Button 2) = MODE - Flashing, SOS, Alternate flashing...

  • Page 19: Light Management

    SELECT button allows the inner, outer or both channels of LEDs to be run. Battery Status Indicator A low battery warning with cut-off function is included with your SETO POWER LED to help prevent deep di- scharging the high performance cyclic SLA battery. Deep discharging can lead to shortened operating time and shortened battery life.
  • Page 20 USING YOUR SETO POWER LED The SETO POWER LED can be set up in two basic modes. Torch mode allows the user to carry the unit with the extension arm and head folded down and locked in position. Worklight Mode...

  • Page 21: Running Time

    Your SETO POWER LED can be charged and run at the same time, this may be useful when using the light as an emergency back up should the mains power fail.

  • Page 22: Optional Equipment

    The overall lamp head height can be lifted from 820mm - 1800mm by using four of the quicklock extension poles, which store conveniently in the base of the SETO POWER LED. Simply slot and twist the poles together to create a quick extension pole system.

  • Page 23: Storage

    Deep discharge may damage the battery and cause it to malfunction. MAINTENANCE The SETO POWER LED should need little or no maintenance during its life span other than periodic cleaning of the exterior surfaces where we suggest using a light detergent and water to sponge off any dirt deposits. Should you encounter a problem then please contact us for technical assistance.

  • Page 24: Troubleshooting

    SETO POWER LED charging lead. c) The SETO POWER LED internal battery is not connected – battery has been left too long in a discharged state, the battery will need replacing.

  • Page 25: Charger Alpha

    CHARGER ALPHA Please read the instructions carefully before using the charger. • This product is for indoor use only, please do not expose it to water or dust. • The device must not be covered (dust cloth or similar) while it is being used. This avoids overheating.
  • Page 26 Explanation of the charging function: The Alpha charger is ideal for cyclic and standby charging of rechargeable lead-acid batteries. The device works in three different stages. An LED display with three different colors shows you the mode in which the charger is currently located (see explanation on next page).

  • Page 27: Warning

    12 V AC Rated current 2,7 A Photometric Data Illuminant 30 x High Power LED Luminous flux approx. 100% = 4000 lm, 50% = 2000 lm, 25% = 1000 lm, 8% = Signal Colour temperature approx. 6500 °K Life time approx.
  • Page 28 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schrift- licher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. All rights, including translation, are reserved.
