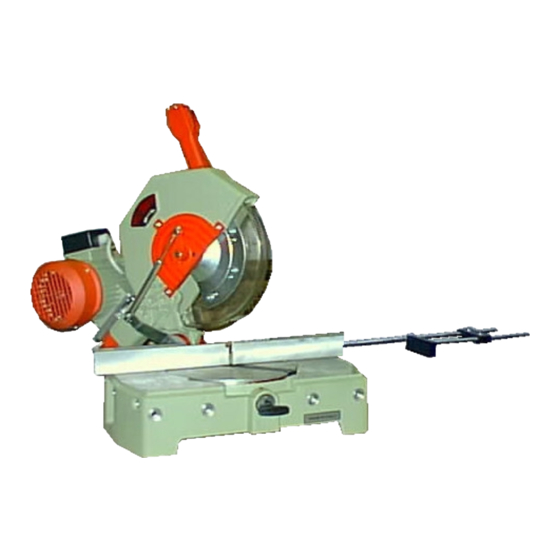

OMGA MEC 300 ST U.S. Operation And Maintenance Manual
  1. Manuals
  2. Brands
  3. OMGA Manuals
  4. Saw
  5. MEC 300 ST U.S.
  6. Operation and maintenance manual

OMGA MEC 300 ST U.S. Operation And Maintenance Manual

Volts 230/460/60 trifase
