Summary of Contents for Teac Esoteric X-01

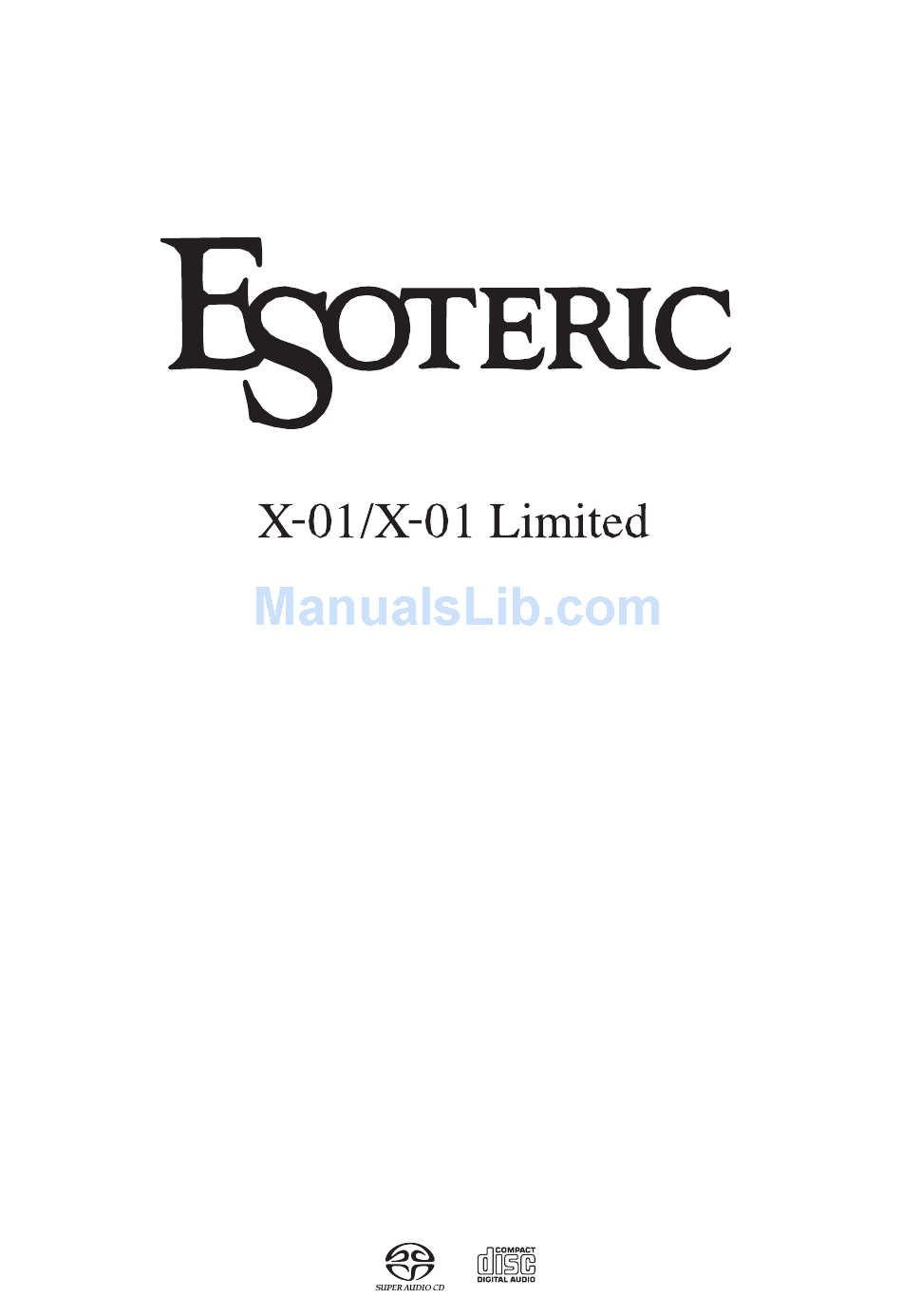

- Page 1 Super Audio CD/CD Player Owner’s Manual ....Manuel du Propriétaire Bedienungsanleitung ....
-
Page 2: Important Safety Instructions
EXPOSE THE ELECTRONICS. NO USER SERVICEABLE PARTS ARE WITHIN! < IF YOU ARE EXPERIENCING PROBLEMS WITH THIS PRODUCT, CONTACT TEAC FOR A SERVICE REFERRAL. DO NOT USE THE PRODUCT UNTIL IT HAS BEEN REPAIRED. < USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE. -
Page 3: Table Of Contents
Thank you for choosing TEAC. Read this manual carefully to get the best performance from this unit. Contents ......... 3 Features . -
Page 4: Features
Unsurpassed design and features The X-01 is truly the most advanced Super Audio CD player to date. Separation of power supplies for each major function (digital audio, DAC circuitry, analog audio) ensures total fidelity. -
Page 5: Before Use
What’s in the box Please confirm that the following accessories are in the box when you open it. Remote control unit x 1 Batteries (AA, R6, SUM-3) x 2 Felt sheet x 3 Power cord x 1 Owner’s manual x 1 Warranty card x 1 Conventions about This Manual <... -
Page 6: Discs
Copy-protected discs and other discs which do not conform to the CD standard may not play back correctly in this player. If you use such discs in this unit, TEAC Corporation and its subsidiaries cannot be responsible for any consequences or guarantee the quality of reproduction. -
Page 7: Restoring Factory Settings
Remote Control Unit How to insert the batteries Remove the cover of the remote control unit with a screwdriver. After checking the polarity (+/_) of two AA batteries, insert the batteries, replace the cover and replace the screws. Battery Replacement If the distance required between the remote control unit and main unit decreases, the batteries are exhausted. -
Page 8: Connections
CAUTION: < Switch off the power to all equipment before making connections. < Read the instructions of each component you intend to use with this unit. < Be sure to insert each plug securely. To prevent hum and noise, avoid bundling the signal interconnection cables together with the AC power cord or speaker cables. - Page 9 Analog audio output terminals Use either the XLR or RCA (pin) FRONT terminals for analog stereo output. If your amplifier has balanced XLR analog audio inputs, connect the XLR jacks on the unit to the amplifier’s XLR jacks, otherwise use the RCA (pin) connections. For surround (5.1) amplifiers with analog inputs, also use the RCA (pin) SURROUND pair, CENTER and SUBWOOFER connections (in addition to the FRONT pair).
-
Page 10: Front Panel Features
Front Panel POWER Use this to turn the unit on and off. When the unit is on, the ring surrounding the button lights up. The equipment draws nominal non-operating power from the AC outlet with its POWER switch in the OFF position. CLOCK MODE Use this to select an external word sync source connected to the WORD SYNC connector... -
Page 11: Understanding The Remote Control Unit
Understanding the remote control unit Number buttons Use these for selecting tracks by number, etc. 2CH/MULTI Use this to switch between two-channel (stereo) and multi- channel surround audio output. PLAY AREA Use this to select the playback area of Super Audio CDs. SCAN (m/,) Use these for fast scanning during playback. -
Page 12: Stopping Playback
Turn on the power using the POWER button on the main unit. The button and the display light. Press the OPEN/CLOSE button. The tray opens after a second or two (this delay is due to the movement of the internal mechanism of the unit before opening). -
Page 13: Skipping Playback
Skipping playback Press the MUSIC SKIP button (. or /) repeatedly until the desired track is found. The selected track will be played from the beginning. < If the . button is pressed once during playback, playback returns to the start of the current track. If it is pressed within one second from the start of the track, playback returns to the start of the previous track (so pressing the button twice in quick succession will skip back two tracks, etc.). -
Page 14: Programmed Playback
Programmed playback allows up to 30 tracks to be played back in the order you decide. Press the PROGRAM button (either when playing back or stopped). If a track is currently playing back (or paused in the middle of the track), this track is added as the first item in the programmed playback list. -
Page 15: Repeat Mode
Repeat mode Use the REPEAT button to select the repeat mode for playback. Repeated presses of the REPEAT button cycle between the following options: REPEAT TRK REPEAT DSC (track repeat) (whole disc repeat) REPEAT OFF (no repeat) < Halting playback stops the repeat mode. <... -
Page 16: Changing The Display Mode
Changing the display mode During playback, it is possible to change the display as shown here. < The DISPLAY button doesn’t work during programmed playback. Currently playing track Elapsed time of current track Time remaining for current track Total elapsed time (disc) Total time remaining (disc) Clock Mode For highly accurate playback, you can use the word clock... -
Page 17: Settings (Introduction)
Turn on the main unit. Press the SETUP button to enter the setup menu. “AudioSetup” appears on the front panel display. < In this manual, factory settings are marked with an asterisk “*”. < Although it is possible to enter the setup menu while playback is continuing, not all menu functions will be available. - Page 18 AudioSetup Analog Out options DigitalOut options CD Direct options Settings (introduction) GeneralSet SP Setup SP Size SR/SL Size SW ON/OFF Distance SR/SL *.*m SP Level LR ***.*dB C ***.*dB SR ***.*-dB SL ***.*dB SW ***.*dB Test Tone L/R Size options C Size options options...
-
Page 19: Settings (Audio Setup)
Settings (Audio Setup) Analog output settings (Analog Out) When a option marked with “>” is displayed, use the up or down cursor buttons to change the setting, and press the ENTER button to confirm the entry. 2ch * Outputs audio from the FRONT L and R terminals. If the source is multi-channel surround, this is downmixed into 2 channels. -
Page 20: Speaker Distance
Speaker distance Ideally, the speakers should be placed so that they are all the same distance from the listening position. If this is not possible, you should use this method described here to adjust them individually. It is also possible to adjust all distances together. -
Page 21: Troubleshooting
In case you experience any problem with this unit, please take the time to look through this chart and see if you can solve the problem yourself before you call your dealer or a TEAC service center. No power e Check the connection to the AC power supply. Check and make sure the AC source is not a switched outlet and that, if it is, the switch is turned on. -
Page 22: Specifications
General System ..... . . Super Audio CD and CD Power supply Europe model ..... AC 230 V, 50 Hz U.S.A./Canada model. -
Page 23: Sommaire
Sommaire Nous vous remercions pour l’achat d’un appareil TEAC. Lire ce manuel avec attention pour obtenir les meilleures performances possibles de cet appareil. Sommaire ........23 Caractéristiques . -
Page 24: Caractéristiques
Un design et des caractéristiques jamais surpassées Le X-01 est vraiment le lecteur Super Audio CD le plus avancé à ce jour. La séparation des alimentations pour chaque fonction majeure (audio numérique, convertisseurs numérique/analogique, audio... -
Page 25: Avant Utilisation
Contenu de l’emballage Vérifiez que les accessoires suivants se trouvent bien dans le carton. Télécommande x 1 Piles (AA, R6, SUM-3) x 2 Feuille de feutre x 3 Cordon d’alimentation x 1 Manuel du propriétaire x 1 Carte de garantie x 1 Notes concernant ce Manuel <... -
Page 26: Disques
Type de disques utilisables sur ce système Ce lecteur permet de lire tous les disques portant les logos suivants: CD audio: • Disques 12 cm ou 8 cm • Audio numérique linear PCM Les CD audio sont divisés en pistes. Disque audio super- compact (Super Audio CD): •... -
Page 27: Restauration Des Réglages Usine
Télécommande Mise en place des piles Retirez le couvercle de la télécommande à l’aide d’un tournevis. Après avoir vérifié la polarité (+/_) des deux piles AA, insérez les piles, remettez le couvercle en place puis replacez les deux vis Remplacement des piles Si vous remarquez que la distance entre le boîtier de télécommande et le lecteur devient plus courte pour un fonctionnement correct, ceci indique que les piles sont usées. -
Page 28: Raccordement
PRÉCAUTION: < Coupez l’alimentation de tous les appareils avant d’effectuer les raccordements. < Lisez les instructions qui accompagnent chaque appareil que vous avez l’intention d’utiliser en association avec cet appareil-ci. < Veillez à ce que chaque fiche soit soigneusement insérée. Pour éviter les ronflements et les bruits parasites, évitez d’attacher les câbles d’interconnexion parcourus par les signaux avec le cordon d’alimentation secteur ou les câbles de liaison aux enceintes. - Page 29 Prises de sortie audio analogiques Utilisez soit les prises XLR ou RCA FRONT (avant) pour la sortie analogique stéréo. Si votre amplificateur a des entrées audio analogiques XLR, connectez les prises XLR de l’appareil à celles de l‘amplificateur, sinon utilisez les connexions RCA. Pour les amplificateurs multicanaux (5.1) avec entrées analogiques, utilisez également une paire de câbles RCA SURROUND, les connexions CENTER et SUBWOOFER en plus...
-
Page 30: Caractéristiques De La Face Avant
POWER Pour allumer ou éteindre l’appareil. Lorsque l’appareil est sous tension, l’anneau autour du bouton s’illumine. L’appareil tire de la prise secteur une puissance faible mais non nulle lorsque l’interrupteur POWER est sur la position OFF. CLOCK MODE Pour sélectionner une source word sync externe raccordée au connecteur WORD SYNC du panneau arrière. -
Page 31: Comprendre La Télécommande
Comprendre la télécommande Touches numériques Pour sélectionner les plages par leur numéro, etc. 2CH/MULTI Pour basculer entre les modes audio stéréo deux canaux et son multicanal (surround). PLAY AREA Pour sélectionner l’aire de lecture sur les disques Super Audio SCAN (m/,) Pour le balayage en lecture. -
Page 32: Arrêter La Lecture
Allumez l’appareil en appuyant sur son bouton POWER. Le bouton et l’affichage s’illuminent. Appuyez sur le bouton OPEN/CLOSE. Le tiroir s’ouvre après une seconde ou deux (ce retard est du au mouvement du mécanisme interne avant l’ouverture). Insérez le disque avec l’étiquette sur le dessus. <... -
Page 33: Sauts En Lecture
Sauts en lecture Appuyez sur le bouton MUSIC SKIP (. ou / ) à répétition jusqu’à ce que la plage désiré soit trouvé. La plage sélectionné sera lu à partir de son début. < Si la touche . est pressée une seule fois en lecture, la lecture retourne au début de la plage. -
Page 34: Lecture Programmée
La lecture programmée vous permet de lire 30 plages dans l’ordre que vous décidez. Appuyez sur la touche PROGRAM (soit en lecture soit à l’arrêt). Si une plage est en cours de lecture (ou en pause au milieu d’une plage), cette plage est ajoutée en tant que premier item de la liste programmée. -
Page 35: Mode Lecture A Répétition
Mode lecture a répétition Utilisez la touche REPEAT pour sélectionner le mode de lecture à répétition. A chaque pression sur la touche REPEAT les fonctions se modifient suivant le cycle: REPEAT TRK REPEAT DSC (répétition de la plage) (répétition du disque) REPEAT OFF (hors service) <... -
Page 36: Word Sync
Changement du mode d’affichage En lecture, Il est possible de changer l’affichage comme montré ici. < La touche DISPLAY ne fonctionne pas pendant la lecture programmée. Plage en cours de lecture Temps écoulé de la plage en cours Temps restant de la plage en cours Temps écoulé... -
Page 37: Réglage
Mettez l’appareil principal sous tension. Appuyez sur la touche SETUP pour entrer dans le menu de configuration. “AudioSetup” s’affiche sur l’afficheur. < Dans ce manuel, les réglages usines sont marques d’un astérisque“*”. < Bien qu’il soit possible d’entrer dans l’écran de configuration en cours de lecture, toutes les fonctions du menu ne seront pas disponibles. - Page 38 AudioSetup Analog Out option DigitalOut option CD Direct option Réglage GeneralSet SP Setup SP Size SR/SL Size SW ON/OFF Distance SR/SL *.*m SP Level LR ***.*dB C ***.*dB SR ***.*-dB SL ***.*dB SW ***.*dB Test Tone L/R Size option C Size option option option...
-
Page 39: Réglage Audio
Réglage (audio) Réglages sortie analogique (Analog Out) Lorsqu’une option marquée d’un “>” est affichée, utilisez les curseurs haut et bas pour changer le réglage, et appuyez sur la touche ENTER pour confirmer l’entrée. 2ch * L’audio sort sur les bornes FRONT L et R (avant gauche et droite). - Page 40 Distance des enceintes (Distance) Idéalement, les enceintes devraient être placées de telle façon qu’elles soient toutes à la même distance de la position d’écoute. Si ce n’est pas possible, vous devriez utiliser la méthode décrite ci-dessous pour les ajuster individuellement. Il est aussi possible d’ajuster toutes les distances ensemble.
-
Page 41: Dépannage 1
En cas de problème avec l’appareil, prenez le temps de lire ce tableau et de voir si vous pouvez résoudre le problème tout seul avant de faire appel à votre revendeur ou au centre d’assistance TEAC. Pas d’alimentation e Vérifiez le raccordement au secteur. Vérifiez que la prise n’est pas commandée par un interrupteur, si c’est le cas... -
Page 42: Entretien
Le volume global est faible, ou la balance entre les enceintes est étrange e Le niveau d’une enceinte (ou celui d’une paire d’enceintes) a été réglé trop bas ou trop haut dans la configuration des enceintes (voir page 40). Corrigez les niveaux. e Lorsque vous configurez les tailles d’enceintes, attribuer des réglages “small”... -
Page 43: Spécifications
Généralités Système ......Super Audio CD et CD Alimentation Modèle Europe ..... . 230 Vca 50 Hz Modèle Etats-Unis/Canada . -
Page 44: Ausstattungsmerkmale
Timing-Probleme erheblich. Die Wiedergabe von Super Audio CDs erfordert hohe Rotationsgeschwindigkeiten und ein entsprechend hohes Maß an Präzision. Daher besitzt der X-01 einen aus Magnesium gefertigten Drehteller. Dieser Werkstoff weist lediglich ein Drittel des spezifischen Gewichts von Aluminium verfügt über... -
Page 45: Inhalt
Standpin ist fest mit dem Gehäuseboden verbunden. Obwohl es den Anschein haben könnte, daß die Standfuß-Unterteile locker seien, werden diese durch das Gewicht des X-01 fest und sicher fixiert. Dieser Aufbau trägt in hohem Maße zu einer effektiven Erschütterungs- und Vibrationsdämpfung bei. -
Page 46: Pflege Und Wartung
Beschädigungen der Disc, des Laufwerks oder des Laser- Pickups führen kann. Vermeiden Sie Kondensationsbildung Wenn der X-01 (oder eine CD) von einer kalten in eine warme Umgebung transportiert wird oder nach einer Veränderung der Raumtemperatur in Betrieb genommen wird, kann es zu Kondensation kommen. -
Page 47: Medien
Format aufgezeichnet wurde. (Nähere Details und Zusatzinformationen entnehmen Sie bitte der jeweiligen Softwaredokumentation.) < Nicht finalisierte CD-R/CD-RWs können mit dem X-01 nicht wiedergegeben werden. Folgende Disc-Formate sind zur Wiedergabe auf dem X-01 nicht geeignet: •... -
Page 48: Anschluss An Einen Verstärker, Usw
< Bevor Sie die einzelnen Komponenten Ihrer HiFi-Anlage miteinander verbinden, schalten Sie diese bitte aus. < Lesen Sie bitte auch die Bedienungsanleitungen der jeweiligen Komponenten, die Sie am X-01 anschließen möchten. < Vergewissern Sie sich bitte, daß sämtliche Verbindungen korrekt und sicher vorgenommen wurden. Zur Vermeidung von Brummen und Rauschen sollten Audio- sowie Videoanschlußkabel niemals verdrillt oder parallel zu Netz- und... -
Page 49: Analoge Audioausgänge
Netzanschluss Nachdem Sie alle anderen Anschlüsse am X-01 vorgenommen haben, schließen Sie bitte das mitgelieferte Netzkabel am Netzanschluss des X-01 an und stecken den am Kabel befindlichen Netzstecker in eine Netz- Wandsteckdose. Vergewissern Sie sich zuvor, dass die Netzspannung und –frequenz mit den auf der Geräterückseite des X-01 aufgedruckten Angaben... -
Page 50: Bedienelemente Auf Der Gerätevorderseite
Bedienelemente auf der Gerätevorderseite POWER Hiermit schalten Sie den X-01 ein und aus. Bei eingeschaltetem Gerät leuchtet die Umrandung der Taste. Auch wenn der POWER-Schalter auf OFF gestellt ist, d.h., die Ausrüstung nicht in Betrieb ist, verbraucht sie eine kleine Strommenge. -
Page 51: Verwendung Der Fernbedienung
Wiedergabebereich einer Super Audio CD auswählen. SCAN (m/,) hiermit aktivieren Sie die Zeitraffer-Funktion (schnelle Wiedergabe). STOP entspricht dem Betätigen der STOP-Taste am X-01. PLAY entspricht dem Betätigen der PLAY-Taste am X-01. Cursor-Tasten und ENTER Diese Tasten benötigen Sie zum Navigieren und Bestätigen Ihrer Einstellungen im Setupmodus. -
Page 52: Fernbedienung
Komponenten führen. Zurücksetzen auf die werkseitigen Voreinstellungen Falls Sie mit einheitlichen Einstellungen neu beginnen möchten, nachdem Sie zuvor eine Vielzahl an Änderungen vorgenommen hatten, können Sie den X-01 auf die werkseitig voreingestellten eines passenden Werte zurücksetzen. Gehen Sie hierbei bitte folgendermaßen vor: 1. -
Page 53: Beenden Der Wiedergabe
Schalten Sie den X-01 mittels POWER-Taste an der Komponente ein. Die Umrandung der Taste und das Display leuchten. Betätigen Sie die OPEN/CLOSE-Taste. Die Disc-Schublade öffnet sich nach ein bis zwei Sekunden (diese Verzögerung kommt durch die Mechanik des VRDS- Laufwerks zustande). -
Page 54: Verwenden Der Skip-Tasten
Anfang des vorangegangenen Titels. Durch wiederholtes Betätigen der entsprechenden Taste können Sie somit mehrere Titel vorwärts oder rückwärts überspringen. < Wenn Sie die SKIP-Tasten betätigen, während sich der X-01 im Pause- oder Stoppmodus befindet, beginnt die Wiedergabe erst nach Betätigen der entsprechenden Taste (PAUSE oder PLAY) ab dem Anfang des ausgewählten Titels . -
Page 55: Wiedergabe Einer Programmierten Titelfolge
Wiedergabe einer programmierten Titelfolge Bei einer programmierten Titelfolge können Sie bis zu 30 Titel in der von Ihnen gewünschten Reihenfolge wiedergeben. Betätigen Sie die PROGRAM-Taste (während der Wiedergabe oder im Stoppmodus). Sofern gerade ein Titel wiedergegeben wird (oder dessen Wiedergabe kurzzeitig unterbrochen wurde (PAUSE)), erscheint die Nummer dieses Titels als erster Eintrag in der zu programmierenden Titelfolge. -
Page 56: Wiedergabewiederholung
Einstellen der Display-Helligkeit Wiedergabe- Die Helligkeit der Displayanzeige am X-01 kann in drei Stufen eingestellt oder komplett ausgeschaltet werden. Mittels FL DIMMER-Taste können Sie zwischen diesen Einstellungen umschalten. Die „OFF“-Einstellung bleibt beim Ausschalten des X-01 nicht REPEAT DSC erhalten. -
Page 57: Ändern Der Displayanzeige
Komponente, wie etwa dem Esoteric D-70 oder G-0 dazu verwenden, um Ihr komplettes Audiosystem zu synchronisieren. Verwenden Sie die CLOCK MODE-Taste am X-01, um zwischen Word M1 ON und Word OFF umzuschalten. Während des Synchronisierens zur externen Clock-Zeitbasis blinkt die Umrandung der Taste. Nachdem der X-01 synchronisiert (locked) ist, leuchtet sie konstant. -
Page 58: Einstellungen
Schalten Sie die Hauptkomponente ein. Betätigen Sie zum Aufruf des Setupmenüs die SETUP- Taste. Die Meldung „AudioSetup“ wird im Frontdisplay angezeigt. < Das Asterisksymbol „*“ markiert Bedienungsanleitung werkseitig eingestellte Werte. < Obwohl der Aufruf des Setupmenüs während der Wiedergabe möglich ist, stehen in diesem Fall nicht alle Menüfunktionen zur Verfügung. - Page 59 AudioSetup GeneralSet Analog Out Option SP Setup DigitalOut Option CD Direct Option SP Size L/R Size Option C Size Option SR/SL Size Option SW ON/OFF Option Distance L/R *.*m Option C *.*m Option SR/SL *.*m Option SP Level LR ***.*dB Option C ***.*dB Option...
-
Page 60: Einstellungen (Audio)
Kanäle abgemischt (Downmix). Verwenden Sie diese Einstellung, wenn Sie die Mehrkanal- Analog-Audioausgänge nicht verwenden. Multi Channel (Mehrkanal) Verwenden Sie diese Einstellung, wenn der X-01 an einem AV-Verstärker/-Receiver mit 5.1 Surround Sound Analogeingängen betrieben wird. Das Audiosignal wird über die sechs Mehrkanal-Analog-Audioausgänge ausgegeben. - Page 61 Abstand der Lautsprechersysteme zur Hörposition (Distance) Idealerweise sollten die Lautsprechersysteme so aufgestellt werden, dass sie alle im gleichen Abstand zur Hörposition aufweisen. Falls dies nicht möglich sein sollte, verwenden Sie bitte die im Folgenden beschriebene Methode zur Anpassung der individuellen akustischen Ausgangspegel. Sie können ebenfalls alle Entfernungswerte gleichzeitig einstellen.
-
Page 62: Hilfe Bei Funktionsstörungen
Schließen Sie hierzu eine Lampe oder ein anderes elektrisches Gerät an, und überprüfen Sie dessen Funktion. e Schalten Sie den X-01 ein. Betätigen Sie hierzu den Netzschalter (POWER). Die Fernbedienung funktioniert nicht e Schalten Sie den X-01 ein. Betätigen Sie hierzu den Netzschalter (POWER). -
Page 63: Technische Daten
Eingangspegel......4,5 Vp-p/75Ω Der X-01 erkennt und kann zu folgenden, von einem externen Gerät generierten Frequenzen synchronisiert werden: Zubehör... - Page 64 TEAC ESOTERIC COMPANY 3-7-3, Nakacho, Musashino-shi, Tokyo 180-8550, Japan Phone: (0422) 52-5132 e-mail: eso-os@tec.teac.co.jp TEAC AMERICA, INC. 7733 Telegraph Road, Montebello, California 90640 Phone: (323) 726-0303 TEAC CANADA LTD. 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada Phone: (905) 890-8008 TEAC MEXICO, S.A.
