BEHABELT Eergo Quick Manual

HINWEIS:
Das ist keine Bedienungsanleitung! Bevor Sie das Gerät verwenden oder in Betrieb nehmen unbedingt die Bedienungsanleitung
sorgfältig lesen!
Die Bedienungsanleitung enthält wichtige Informationen und Hinweise die für die sichere Verwendung und Nutzung des Geräts
erforderlich sind. Bevor Sie das Gerät nutzen ist die Bedienungsanleitung sorgfältig zu lesen und in allen Belangen zu befolgen.
7mm
1
Durchführen einer Schweißung

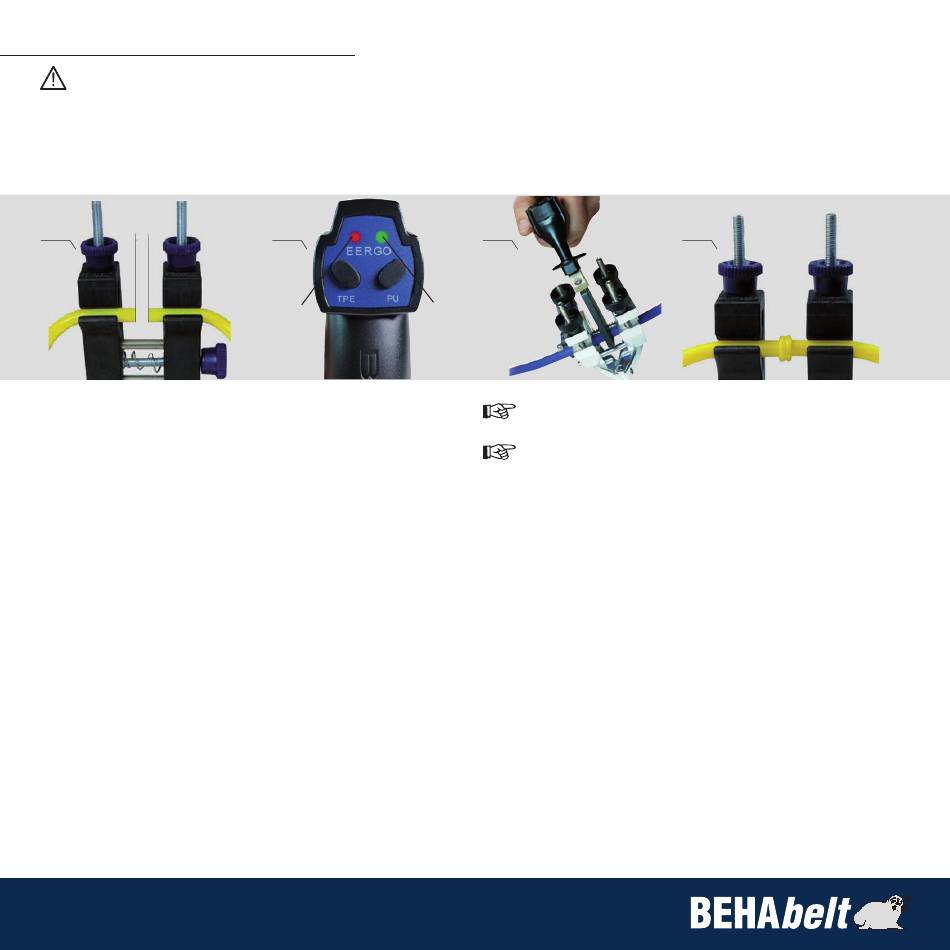

• Beide Enden des zu verbindenden Profi ls plan abschneiden.
• Die Riemenenden in der Führungszange mit einem Ab-
stand von ca. 7 mm fi xieren (s. Bild 1).
• Schweißtemperatur gemäß verwendetem Material (PU/TPE)
am Schweißspiegel einstellen (s. Bild 2).
• Wenn Schweißtemperatur erreicht (grünes LED Lämp-
chen leuchtet auf), Spiegel in den Schweißspalt einführen
(s. Bild 3) und beide Riemenenden mit leichtem Druck
gegen den Spiegel pressen. Das Schweißgut quillt bei einer
guten Verschweißung blasenfrei ca. 3-4 mm zwischen den
Riemenenden und dem Schweißspiegel hervor.
• Danach die Führungszange leicht öffnen und den Schweiß-
spiegel ohne Druck von den Riemenenden entfernen.
• Anschließend die Riemenenden schnell gegeneinander
drücken und die Position mit der Feststellschraube fi xieren.
• Verschweißtes Profi l ca. 5 Min. in der Führungszange zur Ab-
kühlung eingespannt lassen (s. Bild 4).
• Den vom Schweißen entstandenen Wulst empfehlen wir mit
dem Seitenschneider SE02 (oder alternativ einem scharfen
Messer) zu entfernen.
Schnellanleitung Spiegelschweißung
2
grüne LED:
rote LED:
Schweißtemperatur
Aufheizen
bzw. erreicht
Abkühlen
3
Vor Inbetriebnahme des Riemens muss der Riemen
mind. weitere 15 Min. spannungsfrei abkühlen.
Der Schweißspiegel muss grundsätzlich nach jeder
Schweißung von den anhaftenden Kunststoffresten
mit einem weichen Tuch gereinigt werden. Auf keinen
Fall ein Messer oder harten Gegenstand verwenden,
da dies die Antihaftbeschichtung beschädigen würde.
Allgemeine Informationen
Das temperaturgeregelte EErgo Schweißgerät in Kombination
mit der Führungszange FZ01 oder FZ02 dient dem schnellen
sicheren und besonders präzisen Endverbinden von Polyure-
than und Polyester Profi len.
• Die FZ01 ist geeignet für Rundriemen, bis Durchmesser
10 mm, bzw. Keilriemen bis Profi l 10 mm (Z).
• Die FZ02 ist geeignet für Rundriemen, ab Durchmesser
8 mm, bzw. Keilriemen ab Profi l 13 - 32 mm (A - D).
Allgemeine Informationen EErgo
• Aufheizphase: 2 Min.
• Schweißtemperatur PU 285°C (275...295°C)
• Schweißtemperatur TPE 235°C (225...245°C)
