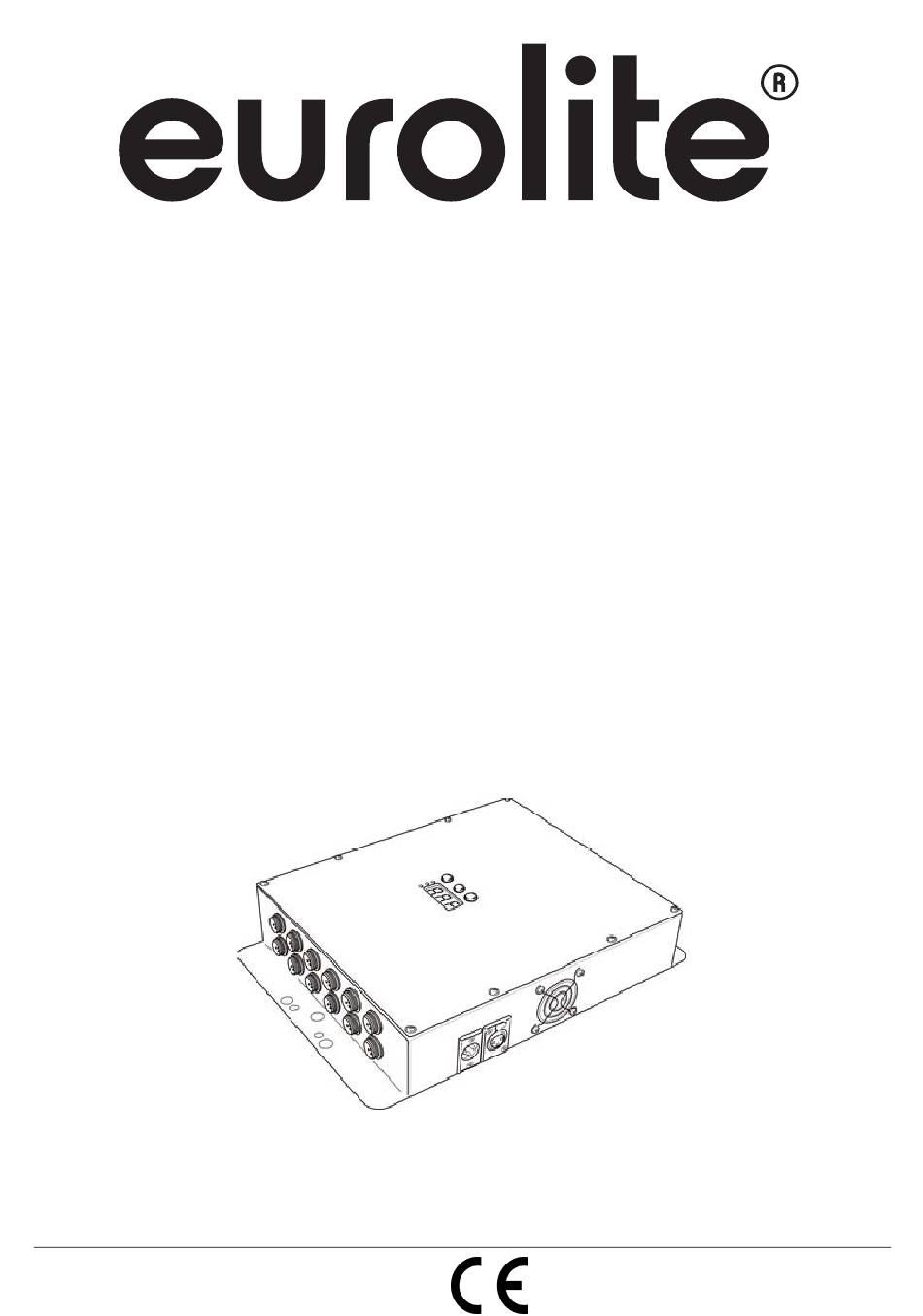

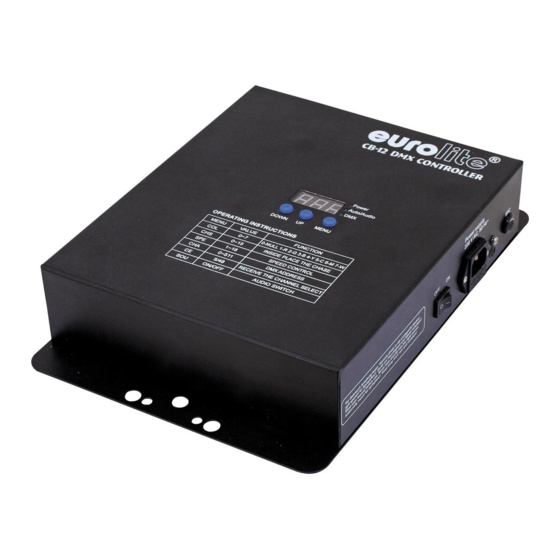

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED CB-12/30 and CB-12/50 DMX Controller for LED Ball 30/50 cm IP 66 24 V Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
This user manual is valid for the article numbers 51930450, 51930451 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00080351.DOC, Version 1.3... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE CB-12 DMX Controller für 30/50 cm LED Ball entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemässe Verwendung
Hochwertiger DMX Controller für EUROLITE LED Ball • Einsetzbar für EUROLITE LED Ball 30/50cm IP 66 24V • Es können 12 EUROLITE LED Ball 30/50cm IP 66 24V an einen Controller angeschlossen werden • 5/48 Kanäle • Komfortable Steuerung über LED Control Board mit 3 Bedientasten •... -
Page 6: Installation
INSTALLATION Stellen Sie das Gerät auf einer ebenen Fläche auf. Befestigung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. -
Page 7: Dmx512-Ansteuerung
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein. DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. -
Page 8: Dmx-Gesteuerter Betrieb
Über den Netz-Schalter lässt sich das Gerät ein- bzw. ausschalten. Die Programme lassen sich über den Controller umschalten. Hinweis: Der Controller kann mit bis zu 12 Balls betrieben werden. Die Pinbelegung des Anschlusssteckers ist wie folgt: Pin: Belegung: +24V Grün Grün Blau DMX-gesteuerter Betrieb... -
Page 9: Dmx-Protokoll
DMX-Protokoll DMX Steuerung erfolgt im 5 Kanal oder 48 Kanal Modus. 5 Kanal Steuerungsparameter Kanal: Eigenschaft: Farbenauswahl Chaser Auswahl Geschwindigkeit Helligkeit Musikgesteuert ON/OFF Kanal 1: Farbenauswahl Wert: Farbe: 0 – 15 Schwarz 16 – 31 32 – 47 Grün 48 – 63 Blau 64 –... -
Page 10: Reinigung Und Wartung
Kanal 3: Geschwindigkeit Wert: Geschwindigkeit: 0 – 15 Stop 16 – 31 32 – 47 48 – 63 64 – 79 80 – 95 96 – 111 112 - 127 128 – 143 144 – 159 160 – 175 176 – 192 193 –... -
Page 11: Technische Daten
F 2 A, 250 V Gewicht: 3,1 kg 3,8 kg Zubehör: EUROLITE LED Ball 30 IP66 24V Best.-Nr. 51930460 EUROLITE LED Ball 50 IP66 24V Best.-Nr. 51930461 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 28.11.2013 ©... -
Page 12: Introduction
INTRODUCTION Thank you for having chosen a EUROLITE LED CB-12 DMX Controller for 30/50 cm LED Ball. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 13 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 14: Operating Determinations
DMX controller of high quality for EUROLITE LED Ball • Can be used for EUROLITE LED Ball 30/50cm IP 66 24V • 12 EUROLITE LED Ball 30/50cm IP 66 24V can be used with one EUROLITE LED CB-12 Controller DMX device. -
Page 15: Installation
INSTALLATION Install the device on a plane surface. Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscilation-free and fire-resistant location. -
Page 16: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 17: Dmx-Controlled Operation
The pin occupation of the connection-cables is as follows: Pin: Occupation: +24V Green Green Blue DMX-controlled operation You can control the devices individually via your DMX-controller. Addressing The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the CB-12 DMX Controller will respond to the controller. - Page 18 5 Channel Control Parameters Channel: Charateristics: Color Choice Chaser Choice Speed Brightness Sound control ON/OFF Channel 1: Color Choice Value: Color: 0 – 15 Black 16 – 31 32 – 47 Green 48 – 63 Blue 64 – 79 Yellow 80 –...
-
Page 19: Cleaning And Maintenance
Channel 3: Speed Value: Speed: 0 – 15 Stop 16 – 31 32 – 47 48 – 63 64 – 79 80 – 95 96 – 111 112 - 127 128 – 143 144 – 159 160 – 175 176 – 192 193 –... -
Page 20: Technical Specifications
F 2 A, 250 V Weight: 3.1 kg 3.8 kg Accessories: EUROLITE LED Ball 30 IP66 24V Best.-Nr. 51930460 EUROLITE LED Ball 50 IP66 24V Best.-Nr. 51930461 Please note: Every information is subject to change without prior notice. 28.11.2013 ©...
