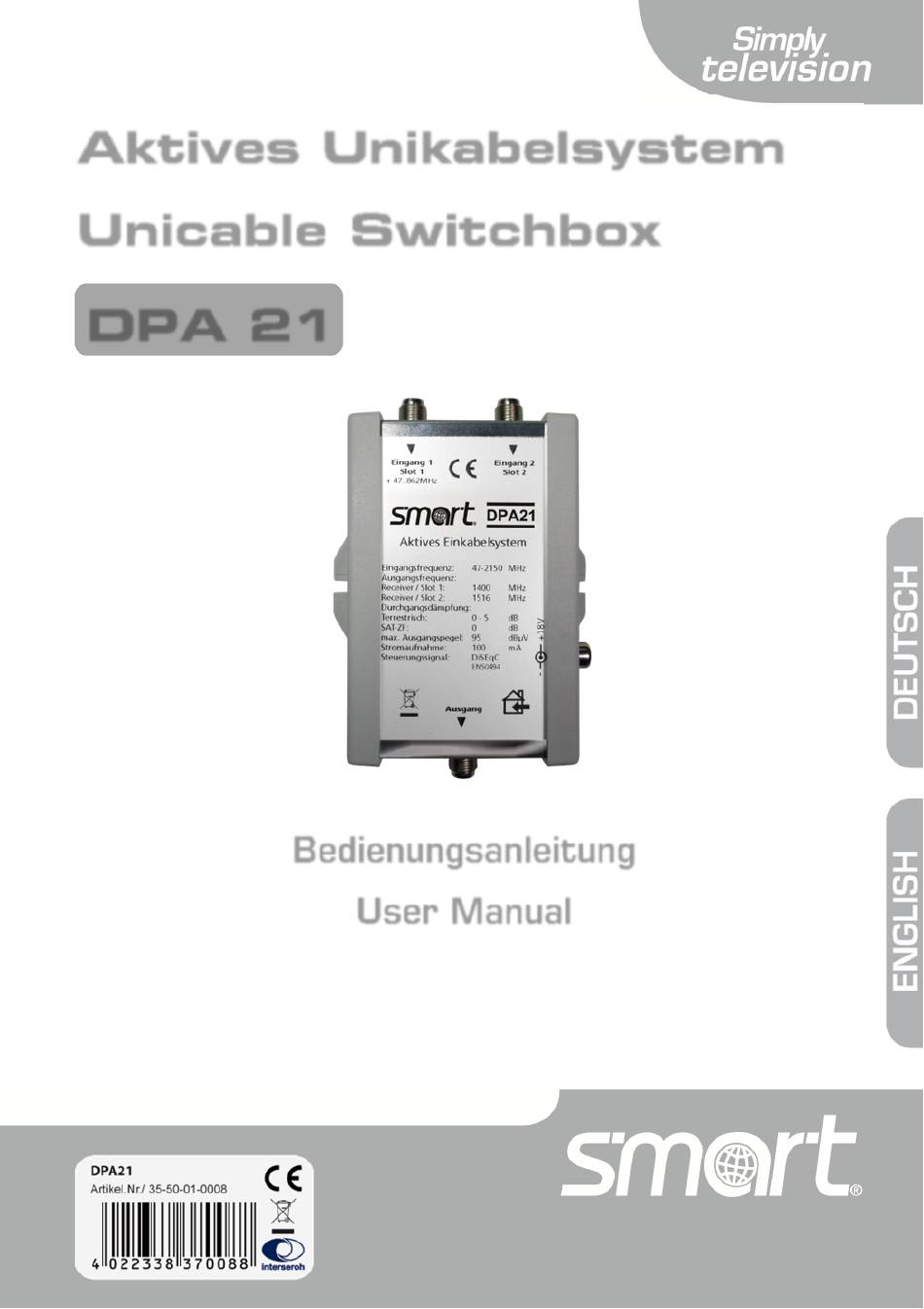

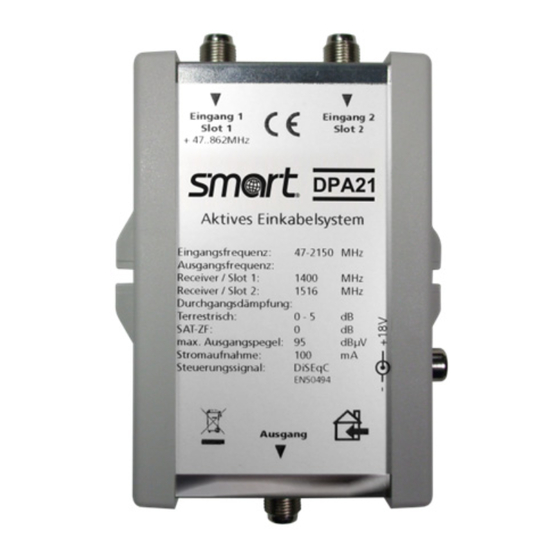

- Page 1 Aktives Unikabelsystem Unicable Switchbox DPA 21 Bedienungsanleitung User Manual Version: 28.07.2011...
-
Page 2: Table Of Contents
Inputs ............................6 Outputs to the Receivers ....................... 6 Receivers’ Setting ......................7 Automatic Installation ......................7 Manual Installation ........................7 Technical Data ....................... 7 smart DPA 21... -
Page 3: Einleitung
Einleitung Einleitung Die smart DPA 21 ist ein aktives Einkabelsystem mit zwei SAT-ZF-Eingängen und einem Uni- kabel-Ausgang. Installation Anwendungsbeispiele Die Schemazeichnungen zeigen den prinzipiellen Aufbau von Anlagen mit der DPA 21. Herkömmlicher Multischalter Slot 2 Ausgang Slot 1 terr. Antenne... -
Page 4: Ausgänge Zu Den Empfangsgeräten
/ Slot / Receivernummer Frequenz 1400 MHz 1516 MHz Tabelle 1 Vergeben Sie den Receivern jeweils eine Nummer mit der dazu gehörenden Frequenz. UB = User Band auch „UB Slot“,„UB-Frequenz“, in Unikabelanlagen die Frequenzen für die anschließba- ren Receiver. smart DPA 21... -
Page 5: Manuelle Installation
Isolation terrestrisch / SAT: >25 Maximaler Ausgangspegel terr.: dBμV Maximaler Ausgangspegel SAT: dBμV Steuersignal: DiSEqC für Unicable Ausgabe Steuersignal LNB / Multischalter: Analog, DiSEqC 1.0 Temperaturbereich: -10 … +40 °C Durchgang von Eingang1 (Slot1) zum Ausgang Norm: EN16769 smart DPA 21... -
Page 6: Introduction
The multiswitch must have its own power supply (own PSU)! Remote powered multiswitches must not be used! Outputs to the Receivers You can connect two receivers to the DPA 21 unit via a 2-way splitter. The splitter should be decoupled with diodes. smart DPA 21... -
Page 7: Receivers' Setting
DiSEqC für Unicable Output Control signal LNB / Multi- Analog, DiSEqC 1.0 Temperature range: -10 … +40 °C UB = User Band, also „UB Slot“,„UB-Frequenz“, in Unicable systems the output frequencies. Pass from input1 (Slot1) to output Standard: EN16769 smart DPA 21...
