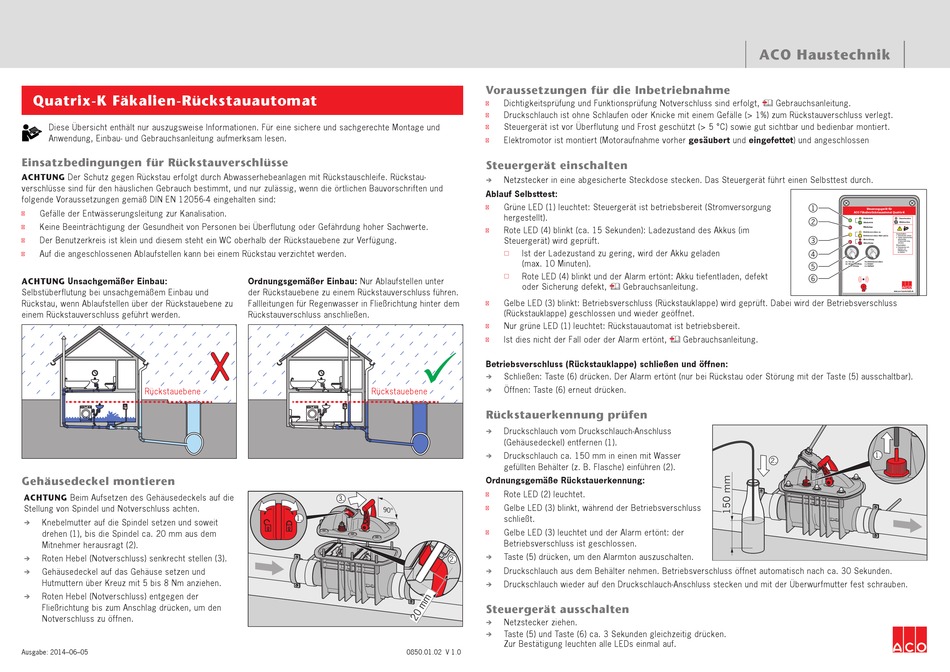

ACO Quatrix-K Quick Start Manual

Quatrix-K Fäkalien-Rückstauautomat
Diese Übersicht enthält nur auszugsweise Informationen. Für eine sichere und sachgerechte Montage und
Anwendung, Einbau- und Gebrauchsanleitung aufmerksam lesen.
Einsatzbedingungen für Rückstauverschlüsse
ACHTUNG Der Schutz gegen Rückstau erfolgt durch Abwasserhebeanlagen mit Rückstauschleife. Rückstau-
verschlüsse sind für den häuslichen Gebrauch bestimmt, und nur zulässig, wenn die örtlichen Bauvorschriften und
folgende Voraussetzungen gemäß DIN EN 12056-4 eingehalten sind:
Gefälle der Entwässerungsleitung zur Kanalisation.
■
Keine Beeinträchtigung der Gesundheit von Personen bei Überflutung oder Gefährdung hoher Sachwerte.
■
Der Benutzerkreis ist klein und diesem steht ein WC oberhalb der Rückstauebene zur Verfügung.
■
Auf die angeschlossenen Ablaufstellen kann bei einem Rückstau verzichtet werden.
■
ACHTUNG Unsachgemäßer Einbau:
Selbstüberflutung bei unsachgemäßem Einbau und
Rückstau, wenn Ablaufstellen über der Rückstauebene zu
einem Rückstauverschluss geführt werden.
Rückstauebene
Netzbetrieb Dauerleuchten
Rückstau Betriebsverschluss zu Motorstörung Betriebsverschluss fährt auf/zu Akkubetrieb Ausschalten 1. Netzstecker ziehen 2. Tasten (links/rechts) gleichzeitig 5 Sekunden lang Blinkleuchten
1x: Ton aus Test Betriebsverschluss Akkustörung zu starten. stecken um drücken. Einschalten 3. Netzstecker ein- Initialisierung
2x: Grundeinstellung nach Störung 2x: Auffahrt 1x: Zufahrt
Gehäusedeckel montieren
ACHTUNG Beim Aufsetzen des Gehäuse deckels auf die
Stellung von Spindel und Notverschluss achten.
Knebelmutter auf die Spindel setzen und soweit
Î
drehen (1), bis die Spindel ca. 20 mm aus dem
Mitnehmer herausragt (2).
Roten Hebel (Notverschluss) senkrecht stellen (3).
Î
Gehäusedeckel auf das Gehäuse setzen und
Î
Hutmuttern über Kreuz mit 5 bis 8 Nm anziehen.
Roten Hebel (Notverschluss) entgegen der
Î
Fließrichtung bis zum Anschlag drücken, um den
Notverschluss zu öffnen.
Ausgabe: 2014–06–05
Ordnungsgemäßer Einbau: Nur Ablaufstellen unter
der Rückstauebene zu einem Rückstauverschluss führen.
Fallleitungen für Regenwasser in Fließ richtung hinter dem
Rückstau verschluss anschließen.
Rückstauebene
Netzbetrieb Rückstau Akkubetrieb Dauerleuchten Blinkleuchten
Akkustörung Betriebsverschluss fährt auf/zu Betriebsverschluss zu Motorstörung stecken um Initialisierung 3. Netzstecker ein- drücken. Einschalten gleichzeitig 5 Sekunden lang 1. Netzstecker ziehen 2. Tasten (links/rechts) Ausschalten
nach Störung 1x: Ton aus 2x: Grundeinstellung Test Betriebsverschluss 2x: Auffahrt 1x: Zufahrt zu starten.
3.
90 °
1.
0850.01.02 V 1.0
Voraussetzungen für die Inbetriebnahme
Dichtigkeitsprüfung und Funktionsprüfung Notverschluss sind erfolgt,
■
Druckschlauch ist ohne Schlaufen oder Knicke mit einem Gefälle (> 1%) zum Rückstauverschluss verlegt.
■
Steuergerät ist vor Überflutung und Frost geschützt (> 5 °C) sowie gut sichtbar und bedienbar montiert.
■
Elektromotor ist montiert (Motoraufnahme vorher gesäubert und eingefettet) und angeschlossen
■
Steuergerät einschalten
Netzstecker in eine abgesicherte Steckdose stecken. Das Steuergerät führt einen Selbsttest durch.
Î
Ablauf Selbsttest:
Grüne LED (1) leuchtet: Steuergerät ist betriebsbereit (Stromversorgung
■
hergestellt).
Rote LED (4) blinkt (ca. 15 Sekunden): Ladezustand des Akkus (im
■
Steuergerät) wird geprüft.
Ist der Ladezustand zu gering, wird der Akku geladen
…
(max. 10 Minuten).
Rote LED (4) blinkt und der Alarm ertönt: Akku tiefentladen, defekt
…
oder Sicherung defekt, Gebrauchsanleitung.
Gelbe LED (3) blinkt: Betriebsverschluss (Rückstauklappe) wird geprüft. Dabei wird der Betriebsverschluss
■
(Rückstauklappe) geschlossen und wieder geöffnet.
Nur grüne LED (1) leuchtet: Rückstauautomat ist betriebsbereit.
■
Ist dies nicht der Fall oder der Alarm ertönt,
■
Betriebsverschluss (Rückstauklappe) schließen und öffnen:
Schließen: Taste (6) drücken. Der Alarm ertönt (nur bei Rückstau oder Störung mit der Taste (5) ausschaltbar).
Î
Öffnen: Taste (6) erneut drücken.
Î
Rückstauerkennung prüfen
Druckschlauch vom Druckschlauch-Anschluss
Î
(Gehäusedeckel) entfernen (1).
Druckschlauch ca. 150 mm in einen mit Wasser
Î
gefüllten Behälter (z. B. Flasche) einführen (2).
Ordnungsgemäße Rückstauerkennung:
Rote LED (2) leuchtet.
■
Gelbe LED (3) blinkt, während der Betriebsverschluss
■
schließt.
Gelbe LED (3) leuchtet und der Alarm ertönt: der
■
Betriebsverschluss ist geschlossen.
Taste (5) drücken, um den Alarmton auszuschalten.
Î
2.
Druckschlauch aus dem Behälter nehmen. Betriebsverschluss öffnet automatisch nach ca. 30 Sekunden.
Î
Druckschlauch wieder auf den Druckschlauch-Anschluss stecken und mit der Überwurfmutter fest schrauben.
Î
Steuergerät ausschalten
Netzstecker ziehen.
Î
Taste (5) und Taste (6) ca. 3 Sekunden gleichzeitig drücken.
Î
Zur Bestätigung leuchten alle LEDs einmal auf.
